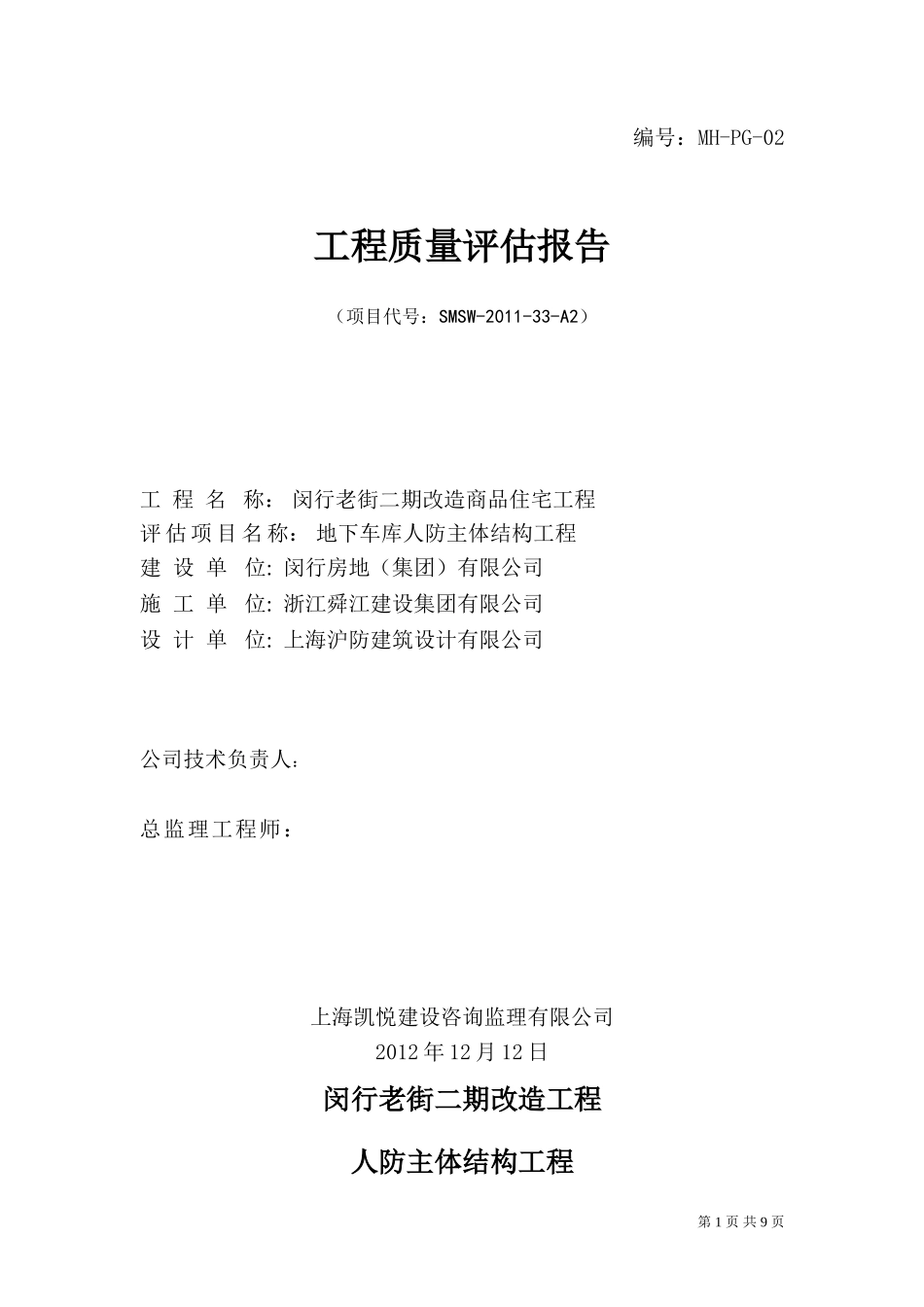

编号：MH-PG-02工程质量评估报告（项目代号：SMSW-2011-33-A2）工程名称：闵行老街二期改造商品住宅工程评估项目名称：地下车库人防主体结构工程建设单位:闵行房地（集团）有限公司施工单位:浙江舜江建设集团有限公司设计单位:上海沪防建筑设计有限公司公司技术负责人：总监理工程师：上海凯悦建设咨询监理有限公司2012年12月12日闵行老街二期改造工程人防主体结构工程第1页共9页一、工程概况闵行老街二期改造工程地下车库人防，该工程位于上海闵行区沪闵路、新闵路交叉地段。本工程平时为车库，战时为常六核六级人员掩蔽体，设计使用年限为50年，建筑结构安全等级为二级，为丙类建筑，抗震设防烈度为7度，设计基本地震加速度未0.1g，场地类别为IV类，主体结构为钢筋混凝土框架结构，抗震等级为四级，室外设计标高-0.450，（绝对标高4.950），顶板覆土至少800mm,不得多于1000mm。场地类别为IV类，甲类单建式地下人防工程，战时设二个二等人员掩蔽体和一个战时移动电站，平时为三类机械式地下停车库，设两个防火分区，防火等级一级，防水等级二级，平时停车126辆。车库建筑面积为3864平方米，人防总建筑面积3299平方米，非人防面积为565平方米，总使用面积为3084平方米，总掩蔽面积为2318平方米，掩蔽人数为2318人。本人防工程底板厚度为500mm、顶板厚度450mm、外墙板厚度为350mm、内墙板厚度为200mm、迎水面钢筋保护层为50mm，墙设置3mm厚镀锌钢板金属止水带，混凝土强度为C30，(掺入SY-K膨胀纤维、抗裂防水剂)，抗渗等级为P6。施工方法：基坑开挖前进行井点降水，机械大开挖后采用C15混凝土浇筑垫层，钢筋制作绑扎，泵送混凝土一次性浇筑基础底板，按设计要求设置后浇带。墙板、顶板钢筋绑扎、模板安装后预拌混凝土浇筑一次完成。临战封堵、防护门、防护密闭门、防爆门、人防预留连通口等门框现场成品安装。本人防主体结构工程施工日期为：2012年4月至2012年12月。二、评估依据1、本工程施工图、设计图纸、文件，设计修改通知，设计交底纪要，有关标准图集。2、有关施工质量验收规范、标准：《人民防空工程施工及验收规范》（GB50134—2004）《人民防空工程设计防火规范》（GB50098-98.2001版）《人民防空地下室设计规范》（GB50038-2005）《人民防空工程质量检验评定标准》（RFJ01-2002）《防空地下室建筑设计》（04FJ01.02.03）《砌体工程施工质量验收规范》（GB50203-2002）《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）《混凝土结构工程施工质量验收规范》（GB50204-2002）第2页共9页《钢筋机械连接通用技术规程》（JGJ107-2003）《地下防水工程质量验收规范》（GB50208—2002）其他有关工程施工及验收规范、规程及强制性标准。3、施工资料施工组织设计、施工放线记录、材质证明资料、试验复试报告、隐蔽工程验收记录、质量验收记录等。4、有关监理资料监理检查记录、旁站监理记录、施工报审签证等。三、工程质量评述1、桩基工程质量合格，详见桩基分部工程质量评估报告。2、井点降水一般项目：井管垂直度小于1%；井管间距符合设计要求；井管插入深度符合设计要求；过滤砂砾料填量大于理论用量；轻型井点真空度大于60kPa。3、土方开挖主控项目：①基坑开挖标高，经复核偏差小于-50mm，符合施工规范要求。②基坑开挖长度、宽度经复核偏差值符合规范的+200-50mm的要求。一般项目：①基坑底平整度小于20mm，符合施工规范要求。②基底土性经勘察设计等各方验槽，符合设计要求。4、钢筋工程1）钢筋原材料主控项目：钢筋按进场批次检查产品合格证、出厂检验报告和进场复验报告，均符合要求。一般项目：钢筋平直、无损伤，表面无裂纹、油污及片状老锈。2）钢筋加工主控项目：①受力钢筋的弯钩和弯折的弯转直径和角度符合施工规范要求。②箍筋末端的弯钩形式和平直长度符合设计要求。一般项目：①钢筋调直方式和冷拉率符合施工规范要求。②钢筋加工形状、尺寸符合设计要求，钢筋长度、弯折位置、箍筋内净尺寸偏差均符合施工规范要求。3）钢筋连接：主控项目：①底板钢筋、水平受力主筋采用直螺套筒机械连接、墙板分布筋采用绑扎搭接、暗柱、墙主筋采用电渣压力焊，均符...
