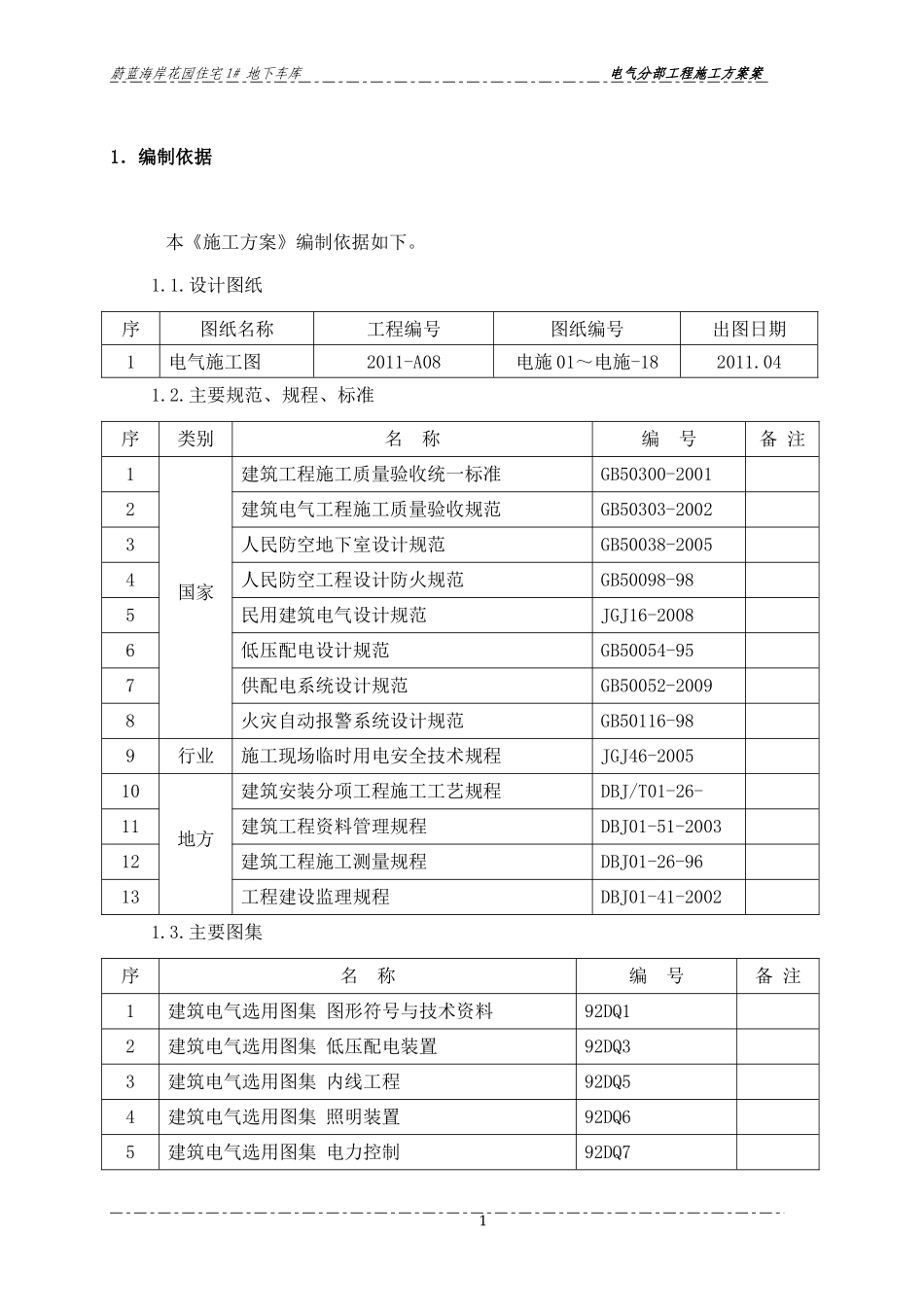

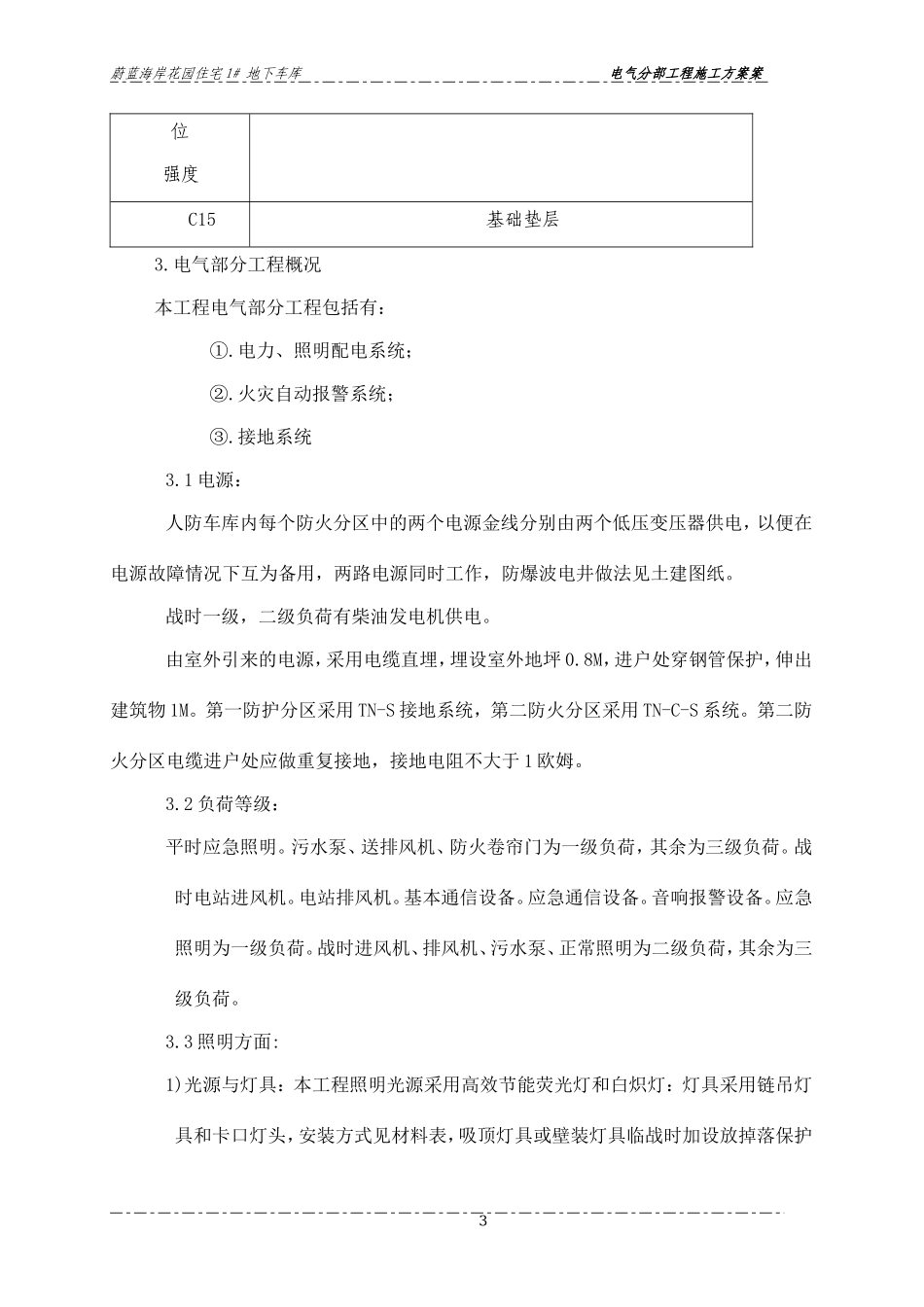

蔚蓝海岸花园住宅1#地下车库电气分部工程施工方案案1．编制依据本《施工方案》编制依据如下。1.1.设计图纸序图纸名称工程编号图纸编号出图日期1电气施工图2011-A08电施01～电施-182011.041.2.主要规范、规程、标准序类别名称编号备注1国家建筑工程施工质量验收统一标准GB50300-20012建筑电气工程施工质量验收规范GB50303-20023人民防空地下室设计规范GB50038-20054人民防空工程设计防火规范GB50098-985民用建筑电气设计规范JGJ16-20086低压配电设计规范GB50054-957供配电系统设计规范GB50052-20098火灾自动报警系统设计规范GB50116-989行业施工现场临时用电安全技术规程JGJ46-200510地方建筑安装分项工程施工工艺规程DBJ/T01-26-200311建筑工程资料管理规程DBJ01-51-200312建筑工程施工测量规程DBJ01-26-9613工程建设监理规程DBJ01-41-20021.3.主要图集序名称编号备注1建筑电气选用图集图形符号与技术资料92DQ12建筑电气选用图集低压配电装置92DQ33建筑电气选用图集内线工程92DQ54建筑电气选用图集照明装置92DQ65建筑电气选用图集电力控制92DQ71蔚蓝海岸花园住宅1#地下车库电气分部工程施工方案案6建筑电气选用图集通用电气设备92DQ87建筑电气选用图集电缆电线工程92DQ118住宅小区建筑电气设计与施工03D6039建筑电气选用图集等电位连接技术标准97SD56710低压双电源切换电路图99D302-111常用风机控制电路图99D303-212等电位联结安装02D501-213智能控制系统设计施工图集03X6022.工程总体概况：2.1本工程位于廊坊市固安县新中东街南侧。属中型地下停车库，停车186辆，设两个双向汽车疏散通道。战时为6甲类防空地下室，防化级别为丙，战时为二等掩蔽所，设四个防护单元，，每个防护单元设两个出入口，一个主要出入口，一个次要出入口。建筑面积7989.1平米，场区占地,10000平米，基础占地面积约8000平米。本工程结构形式为剪力墙结构钢筋砼结构，基础为无梁筏板基础，抗震设防裂度为7度，抗震等级为三级；设计使用年限50年，地基持力层为②粉质粘土层，地基承载力特征值≥120KPa，地下水对砼无腐蚀性。本工程正负零相当绝对高程19.00m（车库建筑地面标高为正负零）；场区自然地坪标高为+3.4米，顶板覆土1.1米，车库净高为3.0米。本工程由廊坊蔚蓝房地产开发有限公司建设，廊坊正元设计有限公司设计、廊坊市万盈建设工程监理公司监理、北京诚通新新建设有限公司承建。2.2分项工程概况地下车库结构砼设计指标部构件名称2蔚蓝海岸花园住宅1#地下车库电气分部工程施工方案案位强度C15基础垫层3.电气部分工程概况本工程电气部分工程包括有：①.电力、照明配电系统；②.火灾自动报警系统；③.接地系统3.1电源：人防车库内每个防火分区中的两个电源金线分别由两个低压变压器供电，以便在电源故障情况下互为备用，两路电源同时工作，防爆波电井做法见土建图纸。战时一级，二级负荷有柴油发电机供电。由室外引来的电源，采用电缆直埋，埋设室外地坪0.8M，进户处穿钢管保护，伸出建筑物1M。第一防护分区采用TN-S接地系统，第二防火分区采用TN-C-S系统。第二防火分区电缆进户处应做重复接地，接地电阻不大于1欧姆。3.2负荷等级：平时应急照明。污水泵、送排风机、防火卷帘门为一级负荷，其余为三级负荷。战时电站进风机。电站排风机。基本通信设备。应急通信设备。音响报警设备。应急照明为一级负荷。战时进风机、排风机、污水泵、正常照明为二级负荷，其余为三级负荷。3.3照明方面:1)光源与灯具：本工程照明光源采用高效节能荧光灯和白炽灯：灯具采用链吊灯具和卡口灯头，安装方式见材料表，吸顶灯具或壁装灯具临战时加设放掉落保护3蔚蓝海岸花园住宅1#地下车库电气分部工程施工方案案网。3.4.电力方面1）电力配电采用放射式，经线槽或床焊接钢管明敷或暗敷至各用电点。2）污水泵采用水位自控，详细说明见水施。3.5管线算择及敷设：1）本工程由配电室引来至各配电箱（柜）的干线采用耐火型电缆在线槽内沿顶棚吊顶敷设，从个配电箱（柜）至各动力控制箱的配电线路均采用耐火导线穿钢管明敷或暗敷设；应急照明回路导线选用ZR-BV-500V型阻燃导线穿钢管沿顶棚暗敷，有顶板接线盒至吊链式灯具一段明敷线...
