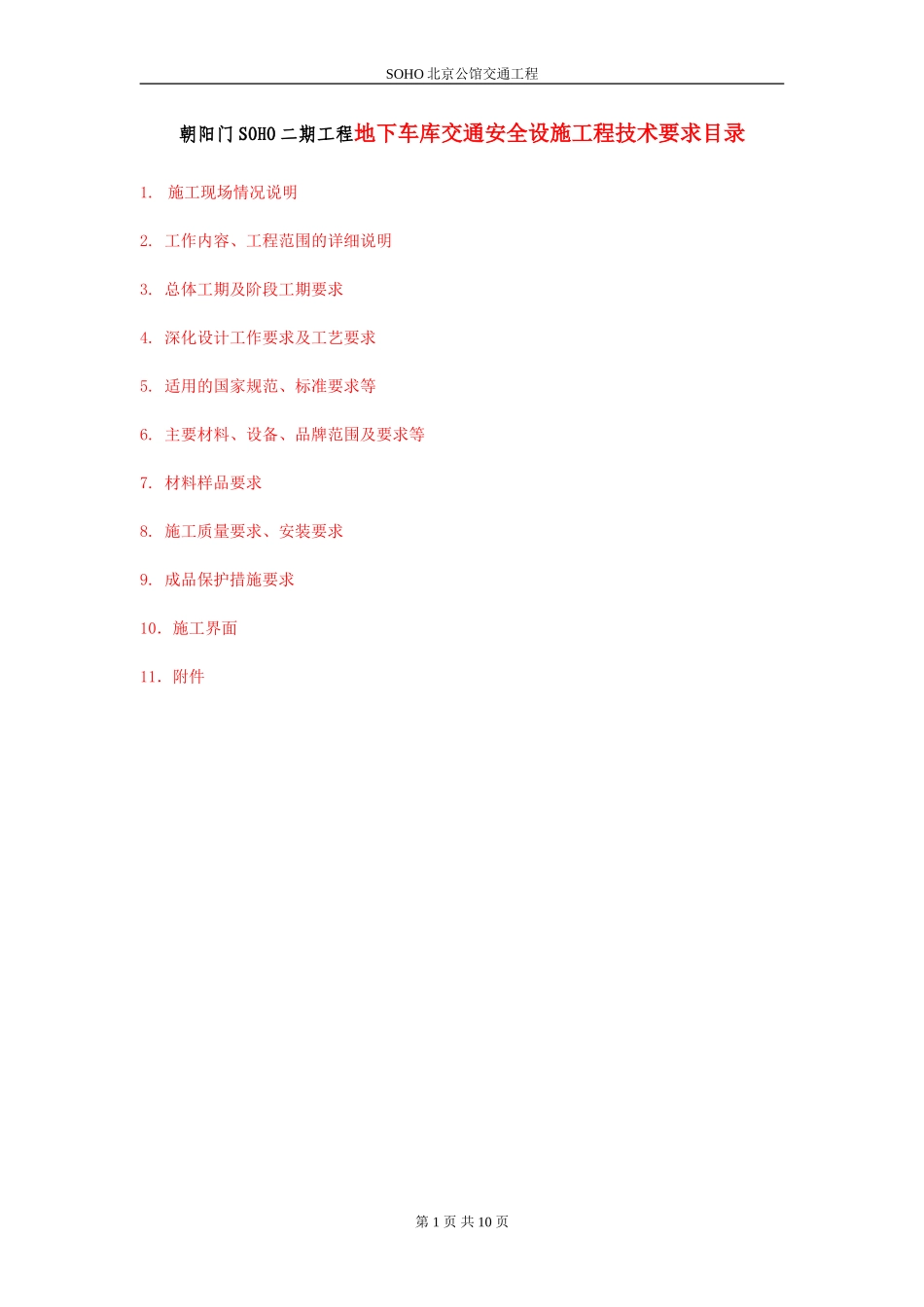

SOHO北京公馆交通工程朝阳门SOHO二期工程地下车库交通安全设施工程技术要求目录1.施工现场情况说明2.工作内容、工程范围的详细说明3.总体工期及阶段工期要求4.深化设计工作要求及工艺要求5.适用的国家规范、标准要求等6.主要材料、设备、品牌范围及要求等7.材料样品要求8.施工质量要求、安装要求9.成品保护措施要求10．施工界面11．附件第1页共10页SOHO北京公馆交通工程朝阳门SOHO二期交通安全设施工程技术要求1．施工现场情况说明2．工作内容、范围详细说明2．1本交通安全设施工程为北京SOHO北京公馆交通安全设施分包工程，工程范围包括但不限于如下所述，分包商需按招标图纸、工程规范及本地政府的法律及相关规范的要求，进行深化设计、材料及产品的供应、安装、维护及保修等，其主要内容如下：2.1.1在与相关单位密切配合的情况下，完成交通安全设施的深化设计及出图；2.1.2所有与交通安全设施相关工程的供货及安装（具体见附图，包括但不限于图纸上所示内容，）；2.1.3交通安全设施的现场测量、放线、及施工配合；2.1.4交通安全设施的维护、保养及调试等；2.1.5地下车库墙面、柱子等处的墙裙设计、供货及施工；2.1.6现场清洁工作的处理；2.1.7与建筑、结构、精装、设备等相关专业及其它单位或分包商协调合作，并对其隐含或潜在的问题负责；2.1.8交通导向灯箱不在本次招标范围内。2.2分包商必须履行义务并担保此项工程符合规范和图纸指定的要求。其中不仅仅包括指定或规定的主要材料及配件等，无论此等杂项配件及所需劳务是否在合同文件中详细提及，均须包括在本工程范围内。同时，分包商的服务或工作范围还应包括以下部分并承担其相应责任：2.2.1在施工安装阶段，提供可胜任的设计师、工程师在现场监督；2.2.2提供所有备用配件及其他所需杂项，并在材料表中详细列出；2.2.3提供甲方要求的相关过程图、最终施工图及竣工图等；同时，于工程竣工时（按本地有关部门的规定）提交8份竣工图、1份硫酸底图及电子文件（包括dwg格式）各1份给业主，以便业主文件归档。2.2.4按业主及有关法律法规等要求，于适当时间完成并提交所需相关文件，以便业主能按照上述规定申请及领取所需的许可证件，使工程能按计划开工、竣工及政府验收合格直至最终交付使用，否则因此造成的相关责任、直接或间接经济损失等均由分包商自己承担。2.2.5分包商须提供所需相关技术资料，进行并完成业主及有关政府部分或单位所要求的相关试验并提供其报告等等。第2页共10页SOHO北京公馆交通工程2.2.6分包商有责任视察现场及细阅图纸和工程规范，并务求对所需工程的领域范围完全掌握及了解。此外分包商还须负责属于本工程施工相关的事项，如：材料现场仓储保管、材料卸货时的道路封堵及指挥，环境清理，市容维护等工作。2.3SOHO北京公馆所有的交通安全设施详见设计附图，其相关说明如下：2.3.1投标单位需根据交通安全设施方案设计图纸的平面位置、尺寸大小及功能要求等进行交通安全设施深化设计。2.3.2投标单位需根据招标设计图纸进行核对，如发现有矛盾的地方，需提出并标注清楚。2.3.3投标单位需以列表形式列出所有所需材料及说明。3.工期要求分包商应在合同签定一周内，根据总包的施工计划提供其交通安全设施的生产、加工及施工的详细计划表。现计划开工时间为2008年11月1日，完工时间为2008年11月15日。实际完成时间，待进场后按新排定计划执行。4.深化设计工作要求及工艺要求4.1送审资料参与投标者应提交以下文件，同时发包方不需另负任何责任或费用：4.1.1交通安全设施方案设计图纸（彩色）及其相关说明等，该部分应包括封面、相关平面及文字表达。4.1.2车库平面布置及导向设计；4.1.3供满足工程及规范要求的交通安全设施施工的施工进度表，包括设计、批核、订购材料、制作及安装等；4.1.4供公司的资质证明及背景资料；4.1.5提交投标者其他的工程参考资料；4.1.6细列出所有计划使用的材料表，同时还需提供这些材料的厂家、原产国及其性能等；4.1.7提供所有所需的保证书；4.1.8提供设备所必须的技术资料，包括必要的照片或实物样品。4.2施工图纸计划要求在合同签定一星期内配合总承包方的施工总控计划，提交以下内...
