地下车库交通设施方案VIP免费

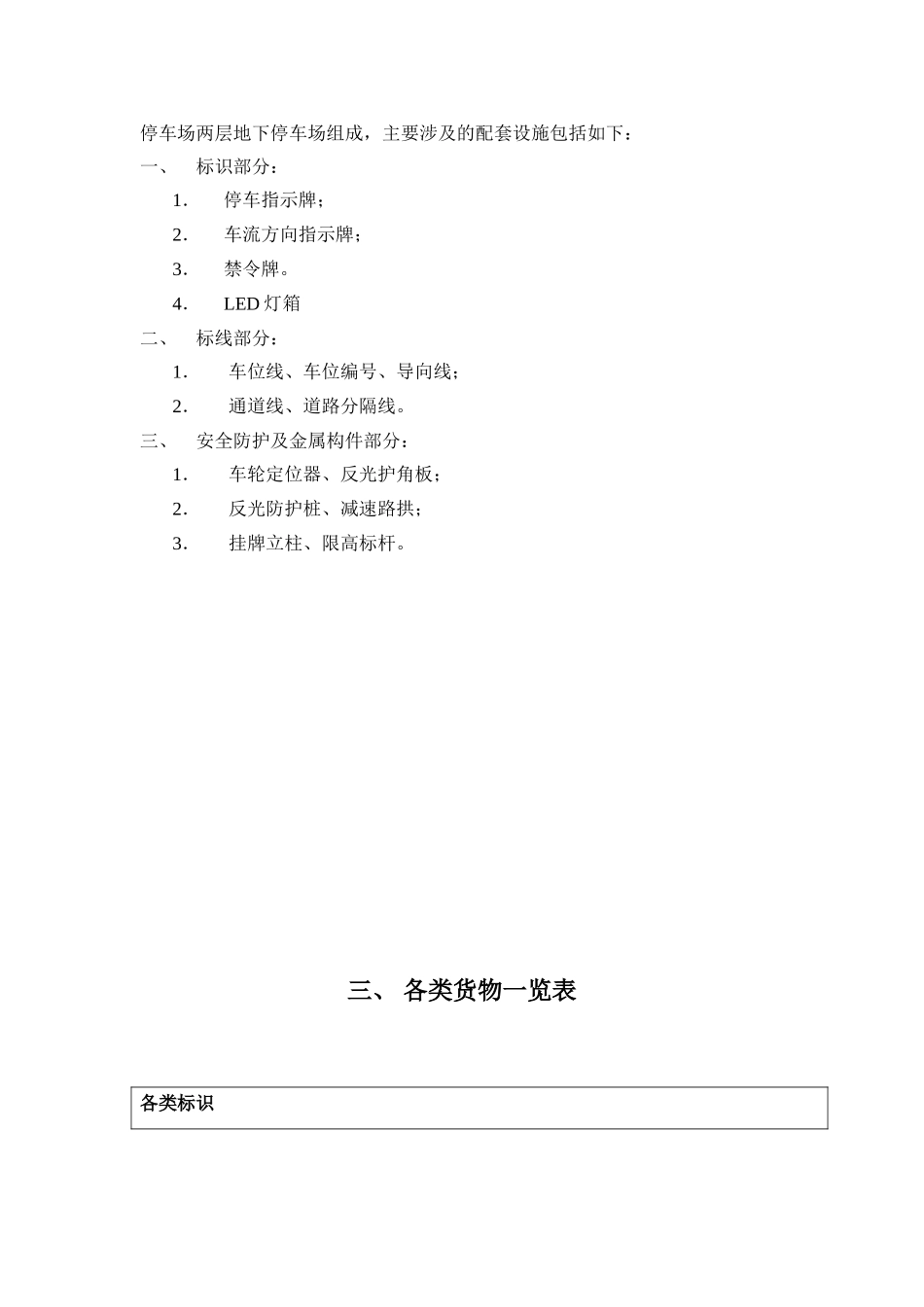

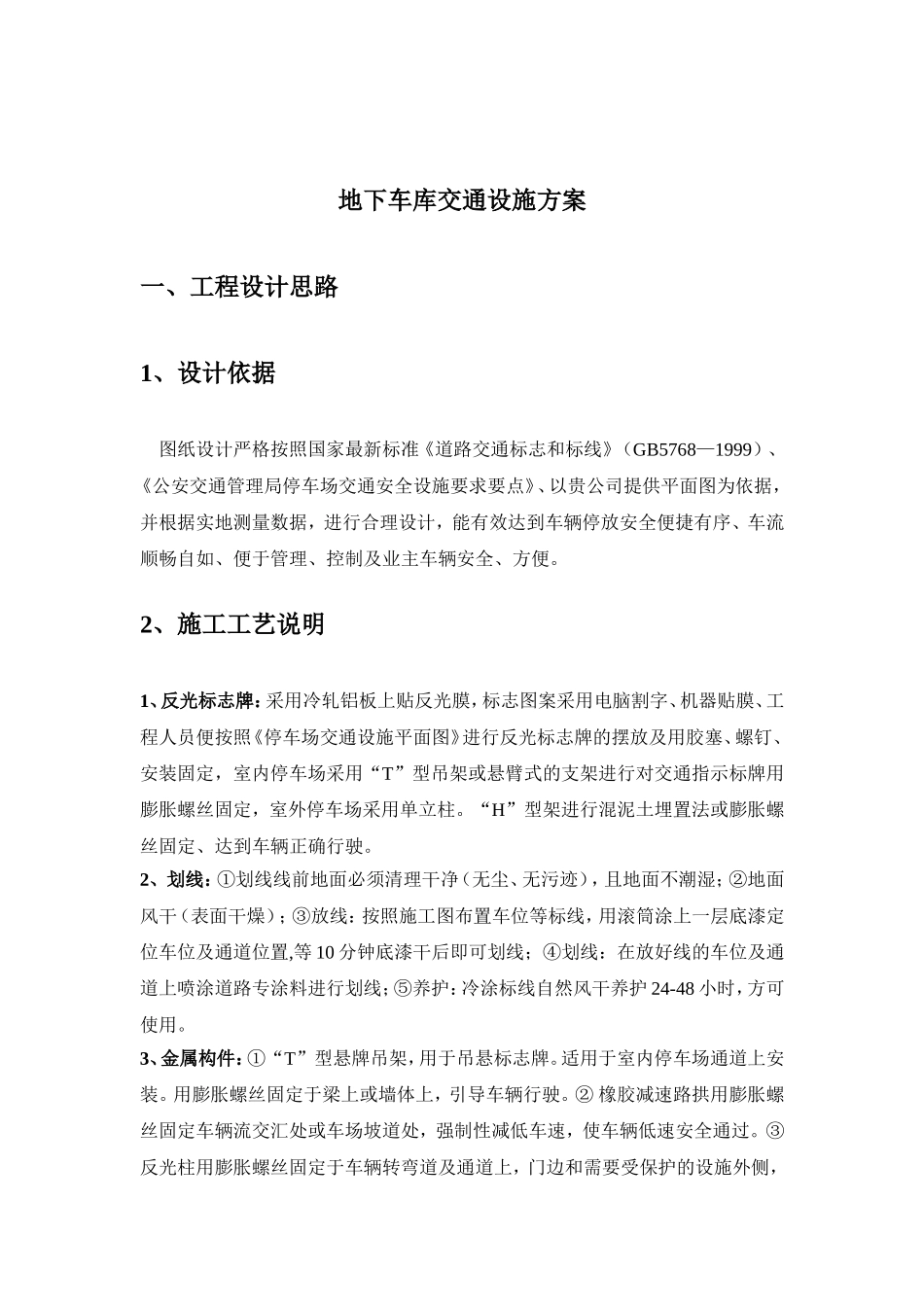

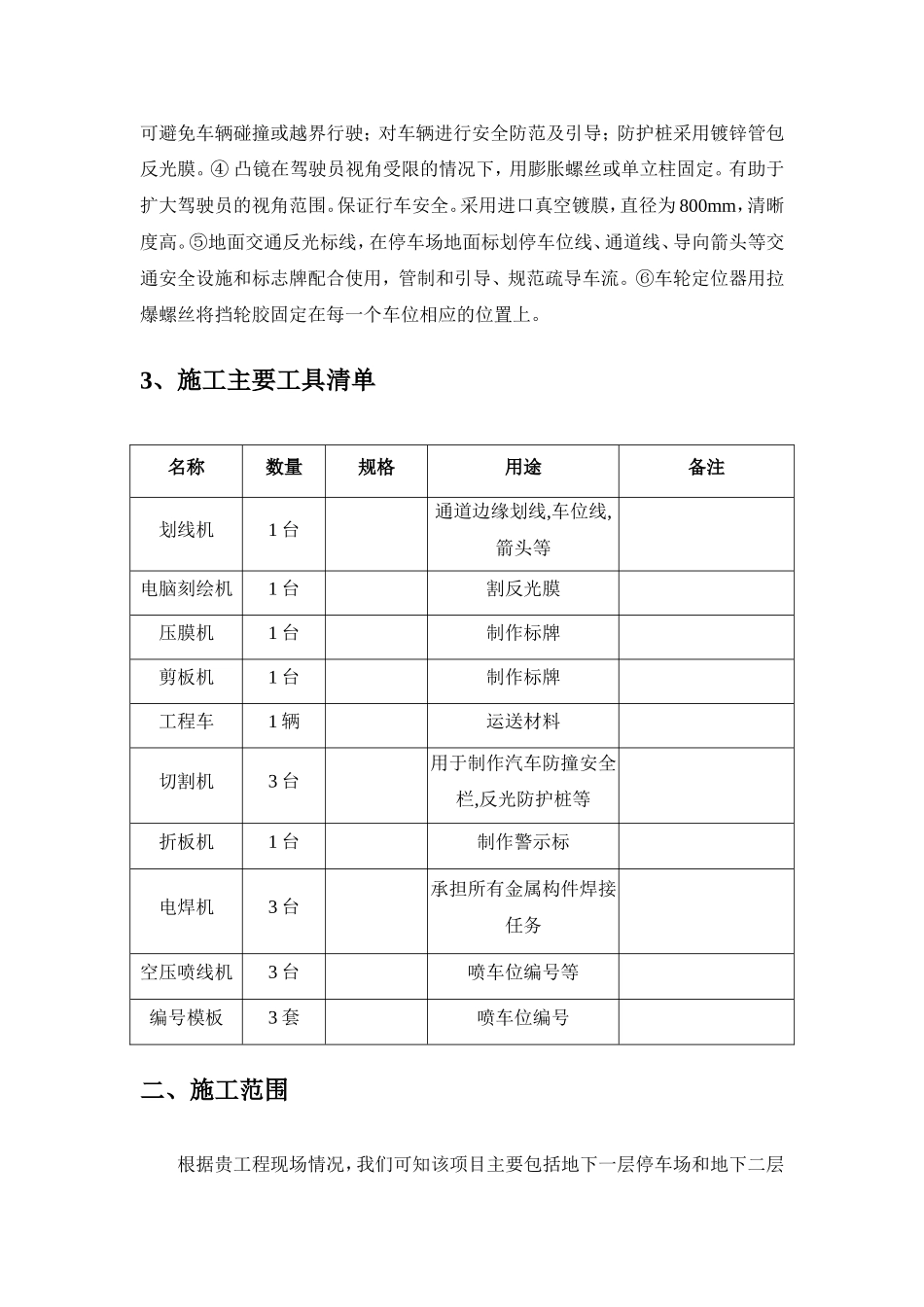

地下车库交通设施方案一、工程设计思路1、设计依据图纸设计严格按照国家最新标准《道路交通标志和标线》（GB5768—1999）、《公安交通管理局停车场交通安全设施要求要点》、以贵公司提供平面图为依据，并根据实地测量数据，进行合理设计，能有效达到车辆停放安全便捷有序、车流顺畅自如、便于管理、控制及业主车辆安全、方便。2、施工工艺说明1、反光标志牌：采用冷轧铝板上贴反光膜，标志图案采用电脑割字、机器贴膜、工程人员便按照《停车场交通设施平面图》进行反光标志牌的摆放及用胶塞、螺钉、安装固定，室内停车场采用“T”型吊架或悬臂式的支架进行对交通指示标牌用膨胀螺丝固定，室外停车场采用单立柱。“H”型架进行混泥土埋置法或膨胀螺丝固定、达到车辆正确行驶。2、划线：①划线线前地面必须清理干净（无尘、无污迹），且地面不潮湿；②地面风干（表面干燥）；③放线：按照施工图布置车位等标线，用滚筒涂上一层底漆定位车位及通道位置,等10分钟底漆干后即可划线；④划线：在放好线的车位及通道上喷涂道路专涂料进行划线；⑤养护：冷涂标线自然风干养护24-48小时，方可使用。3、金属构件：①“T”型悬牌吊架，用于吊悬标志牌。适用于室内停车场通道上安装。用膨胀螺丝固定于梁上或墙体上，引导车辆行驶。②橡胶减速路拱用膨胀螺丝固定车辆流交汇处或车场坡道处，强制性减低车速，使车辆低速安全通过。③反光柱用膨胀螺丝固定于车辆转弯道及通道上，门边和需要受保护的设施外侧，可避免车辆碰撞或越界行驶；对车辆进行安全防范及引导；防护桩采用镀锌管包反光膜。④凸镜在驾驶员视角受限的情况下，用膨胀螺丝或单立柱固定。有助于扩大驾驶员的视角范围。保证行车安全。采用进口真空镀膜，直径为800mm，清晰度高。⑤地面交通反光标线，在停车场地面标划停车位线、通道线、导向箭头等交通安全设施和标志牌配合使用，管制和引导、规范疏导车流。⑥车轮定位器用拉爆螺丝将挡轮胶固定在每一个车位相应的位置上。3、施工主要工具清单名称数量规格用途备注划线机1台通道边缘划线,车位线,箭头等电脑刻绘机1台割反光膜压膜机1台制作标牌剪板机1台制作标牌工程车1辆运送材料切割机3台用于制作汽车防撞安全栏,反光防护桩等折板机1台制作警示标电焊机3台承担所有金属构件焊接任务空压喷线机3台喷车位编号等编号模板3套喷车位编号二、施工范围根据贵工程现场情况，我们可知该项目主要包括地下一层停车场和地下二层停车场两层地下停车场组成，主要涉及的配套设施包括如下：一、标识部分：1．停车指示牌；2．车流方向指示牌；3．禁令牌。4．LED灯箱二、标线部分：1．车位线、车位编号、导向线；2．通道线、道路分隔线。三、安全防护及金属构件部分：1．车轮定位器、反光护角板；2．反光防护桩、减速路拱；3．挂牌立柱、限高标杆。三、各类货物一览表各类标识详细性能说明：1、严格按照中国人民共和国国家标准GB5768--1999《道路交通标志和标线》执行，（非国标除外）；2、所有反光标牌须采用工程级反光膜，并提供厂家反光膜产品《检测报告》；3、电脑割字、机械压膜、反光效果强、耐用性强，图文规范，色彩鲜艳，在自然环境中可保持7年内不褪色、不脱落、不断裂；悬挂高度不宜太高，掌握到比车库出入口标识的限高略高20CM；4、铝合金板按国标制作，厚度不低于2.0mm，正负误差0.2mm；5、牌面边缘圆滑，平整洁净，方型指示牌包边宽度要求2公分，圆形指示牌不需要包边；6、上悬牌，须采用膨胀螺丝固定于天花板或墙面，焊接部位必须牢固、并打磨光滑；7、车库内指示标牌要求严格按国标或相关行业标准制作，文字、图标清晰；灯箱指示牌主要用于车库通道流向指示，供车主及行人指示。材料要求采用钢材框架结构，专用导光板，带烤漆，内部采用节能灯管；要求透光性强，标示醒目，能正反面显示楼号，电梯，出口等内容。灯箱标识牌各类标线详细性能说明：1、严格按照中国人民共和国国家标准GB5768--1999《道路交通标志和标线》执行；2、不粘胎干燥时间：5＜min；3、耐磨性200次减重（mg）：＜30；4、外观：涂层清白，色泽鲜明，耐日晒温差，不变色，夜间反光度强；5、标线涂料采用冷涂料，应确保...
