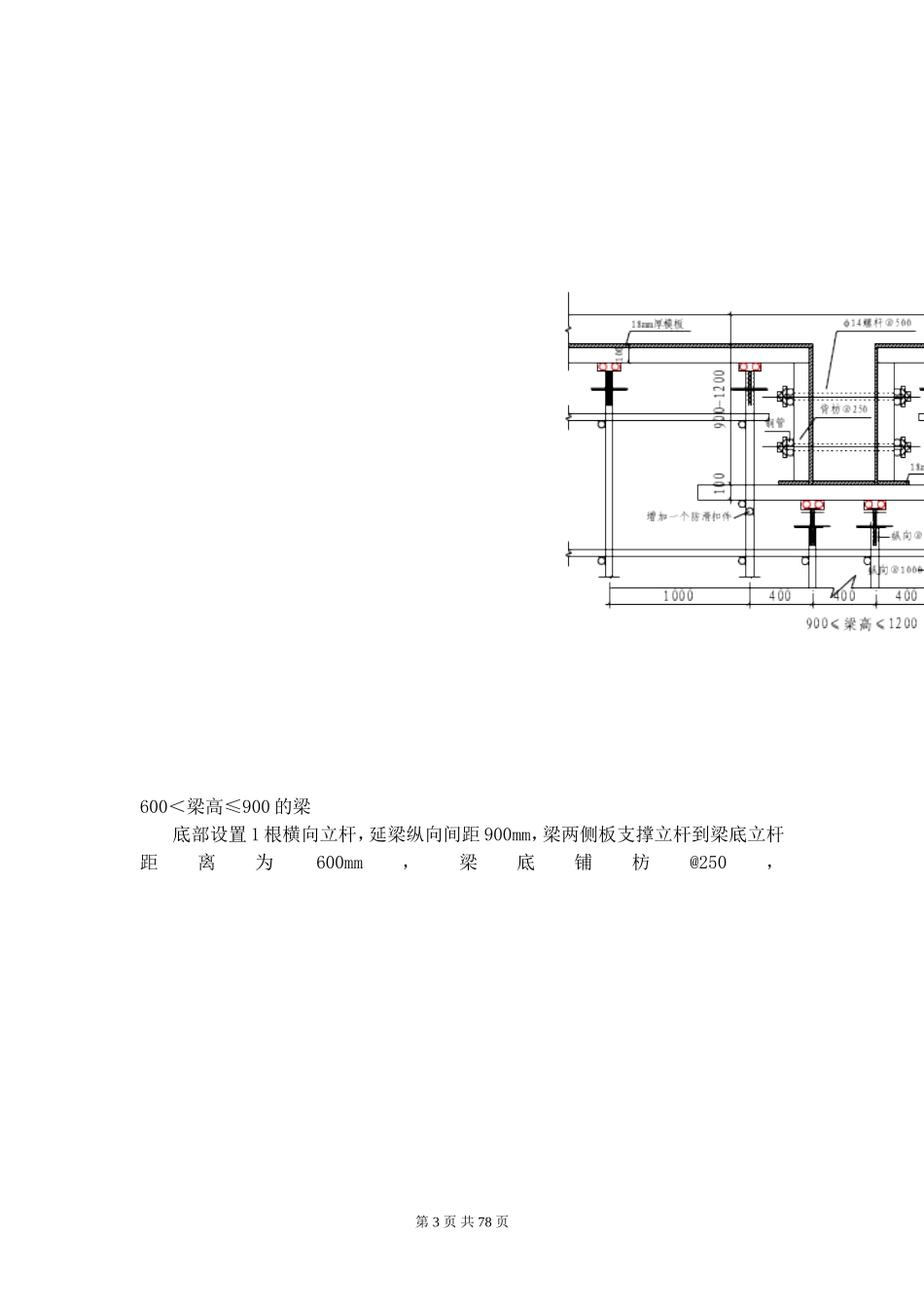

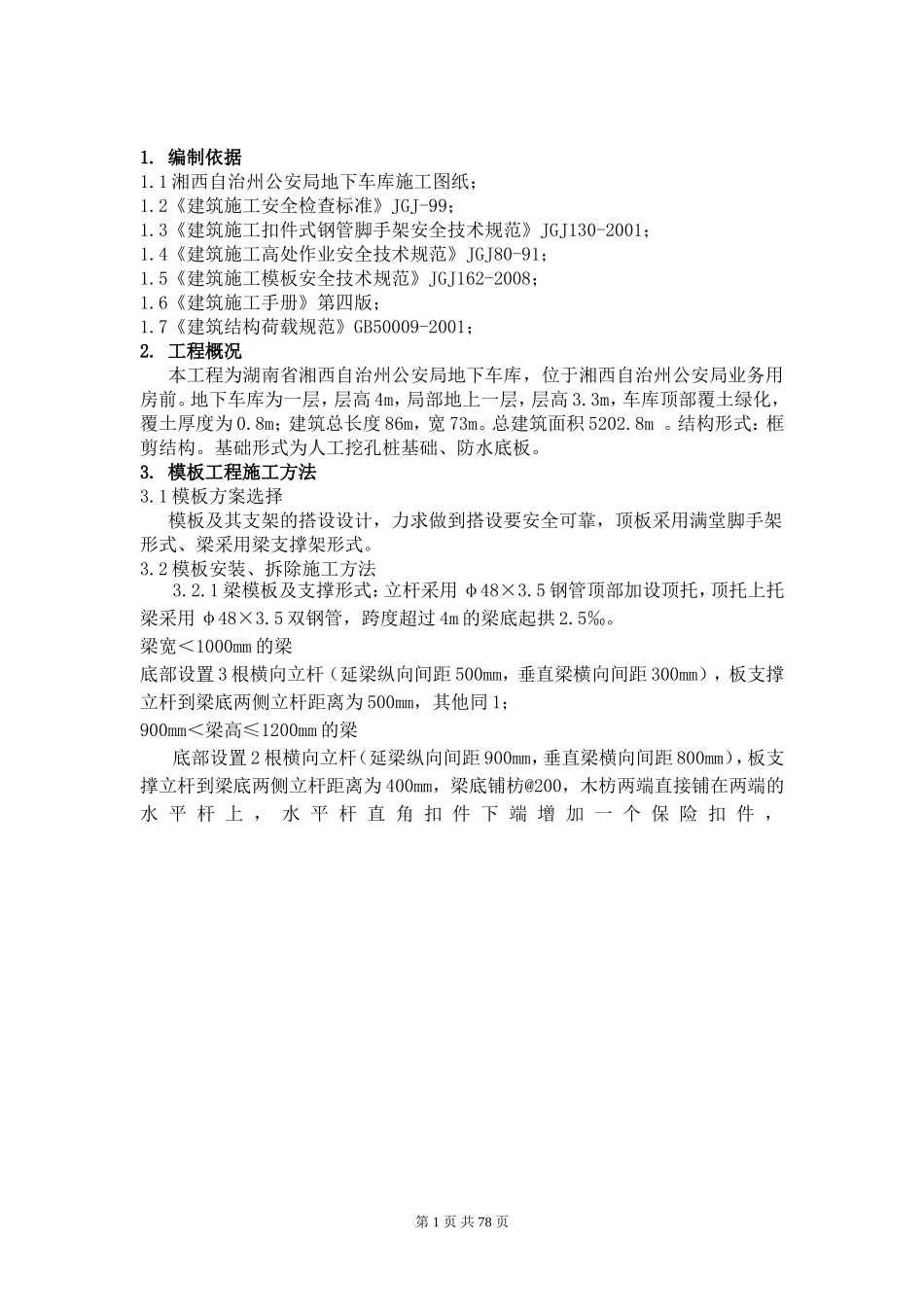

1.编制依据1.1湘西自治州公安局地下车库施工图纸；1.2《建筑施工安全检查标准》JGJ-99；1.3《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001；1.4《建筑施工高处作业安全技术规范》JGJ80-91；1.5《建筑施工模板安全技术规范》JGJ162-2008；1.6《建筑施工手册》第四版；1.7《建筑结构荷载规范》GB50009-2001；2.工程概况本工程为湖南省湘西自治州公安局地下车库，位于湘西自治州公安局业务用房前。地下车库为一层，层高4m，局部地上一层，层高3.3m，车库顶部覆土绿化，覆土厚度为0.8m；建筑总长度86m，宽73m。总建筑面积5202.8m。结构形式：框剪结构。基础形式为人工挖孔桩基础、防水底板。3.模板工程施工方法3.1模板方案选择模板及其支架的搭设设计，力求做到搭设要安全可靠，顶板采用满堂脚手架形式、梁采用梁支撑架形式。3.2模板安装、拆除施工方法3.2.1梁模板及支撑形式：立杆采用φ48×3.5钢管顶部加设顶托，顶托上托梁采用φ48×3.5双钢管，跨度超过4m的梁底起拱2.5‰。梁宽＜1000mm的梁底部设置3根横向立杆（延梁纵向间距500mm，垂直梁横向间距300mm），板支撑立杆到梁底两侧立杆距离为500mm，其他同1；900mm＜梁高≤1200mm的梁底部设置2根横向立杆（延梁纵向间距900mm，垂直梁横向间距800mm），板支撑立杆到梁底两侧立杆距离为400mm，梁底铺枋@200，木枋两端直接铺在两端的水平杆上，水平杆直角扣件下端增加一个保险扣件，第1页共78页14对拉螺杆沿梁高度方向@400mm一道共二道，沿长方向@500加固，其他同1：第2页共78页600＜梁高≤900的梁底部设置1根横向立杆，延梁纵向间距900mm，梁两侧板支撑立杆到梁底立杆距离为600mm，梁底铺枋@250，第3页共78页14对拉螺杆沿梁高度方向@450mm一道共一道，沿长方向@500加固，其他同3；第4页共78页梁高≤600mm的梁梁底铺枋@3000，梁侧用斜板钉设加固，其他同4；第5页共78页3.2.2板模板安装：采用盘扣式脚手架，模板采用18mm厚胶合木模板。紧靠木模底第一层60×80×2000木枋间距@300，第二层Φ48×3双钢管托梁间距为@900，立杆顶套顶托支撑第二层水平双钢管托梁，沿钢管方向间距为@1200，即立杆间距为0.9m×1.2m，水平方向设纵、横水平杆，水平步距为1.2m，扫地杆离地高度不得超过250mm。板跨度超过4m的按2.5‰起拱。满堂架模板支架外侧周圈应设由下至上的竖向连续式剪刀撑；中间在纵横向应每隔10m左右设由下至上的竖向连续式的剪刀撑，其宽度宜为4～6m，并在剪刀撑部位的顶部、扫地杆处设置水平剪刀撑。剪刀撑杆件的底端应与地面顶紧夹角宜为45°～60°。第6页共78页第7页共78页第8页共78页3.2.3柱模板安装：柱模板采用18厚木胶合板模，模板后背竖向通长60×80×2000@300木枋，木方使用前应经过挑选，变形严重及腐朽的应当剔出严禁投入使用。横楞采用双钢管加14加工成型的螺杆，间距为500mm，最底下一道距楼面20cm（钢管顶部）；柱子钢筋绑扎完毕后，在柱子的立筋上套上砼垫块，接头位置混凝土凿毛，用钢丝刷冲洗干净，把事先配置好的柱子模板拼装上，用钢管加第9页共78页14加工成型的螺杆初步固定好，用线锤或经纬仪校正调直。在配置柱子模板时在柱子底部的一边留出清扫洞口，清扫洞口的高度为200mm，待柱子模板校正好后用水将积在柱子底部的木屑、灰尘等杂物冲洗干净，然后封上模板；柱底处理：柱底压海绵条，模板处钉压脚条封堵，焊柱定位钢筋支撑；柱模板拼缝：双面胶粘贴柱斜撑：为了保证柱子垂直度，采用φ48钢管作斜撑，每2m高撑一道，每个方向撑两点。第10页共78页第11页共78页3.2.4：墙模板安装：剪力墙：采用18厚胶合板、背枋＠250、第12页共78页14的对拉螺杆（对拉螺杆不得加设套管）加钢管@600×300最底一道螺杆距板顶200mm。墙底：凿毛、清理干净、底压海棉条、边封堵水泥砂浆达到强度方浇筑砼；拼缝：双面胶满贴；第13页共78页第14页共78页外墙止水对拉螺栓加固示意图止水对拉螺栓加固钢管外墙模板方木蝴蝶卡3.2.5模板安装要求梁模板安装顺序及技术要点①模板安装顺序搭设和调平模板支架(包括安装水平横杆)→按标高铺外楞钢管→按标高铺设梁底模→拉线找直→绑扎梁钢筋→安装垫块→梁两侧模板安装→梁两侧外楞及对拉螺...
