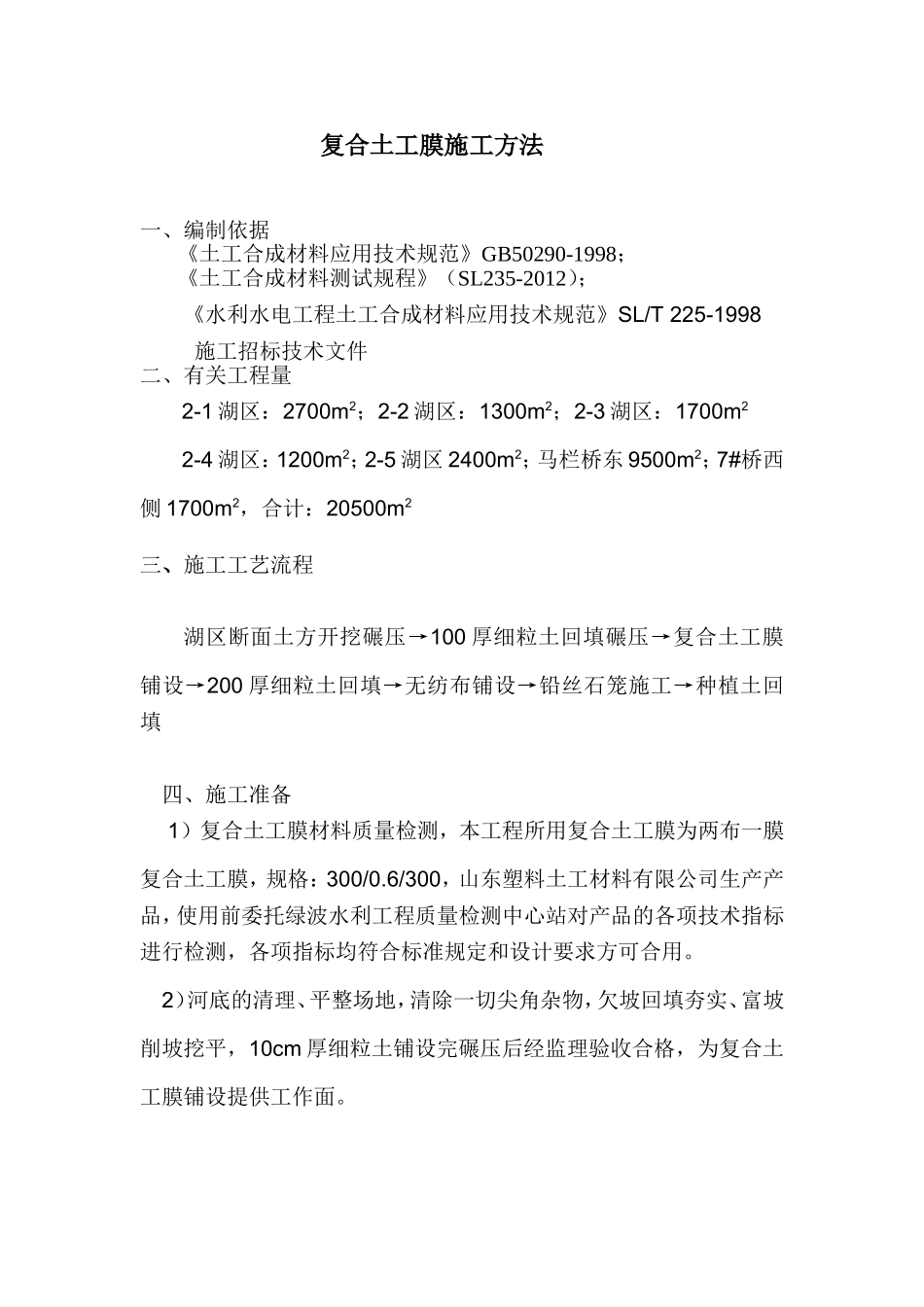

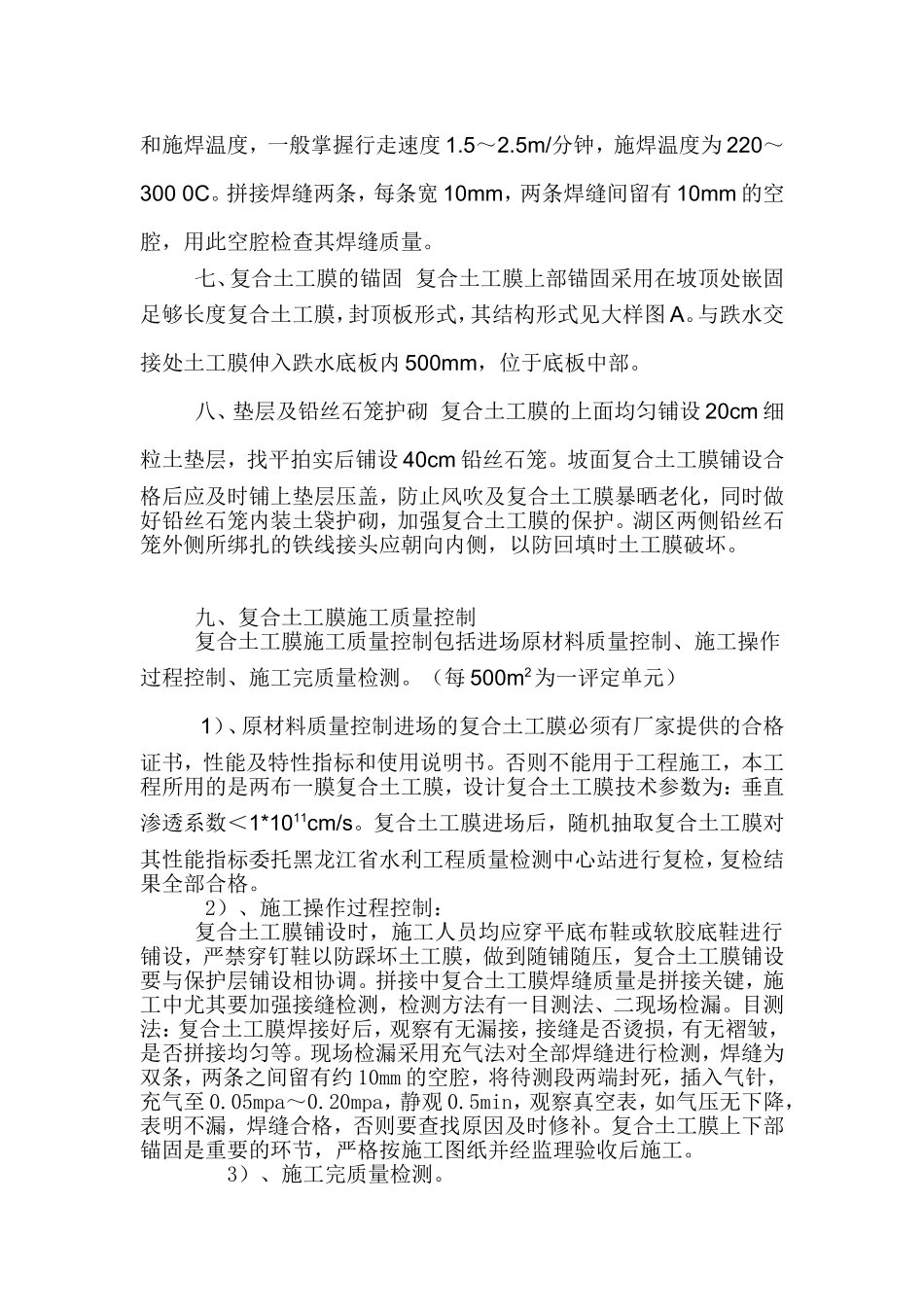

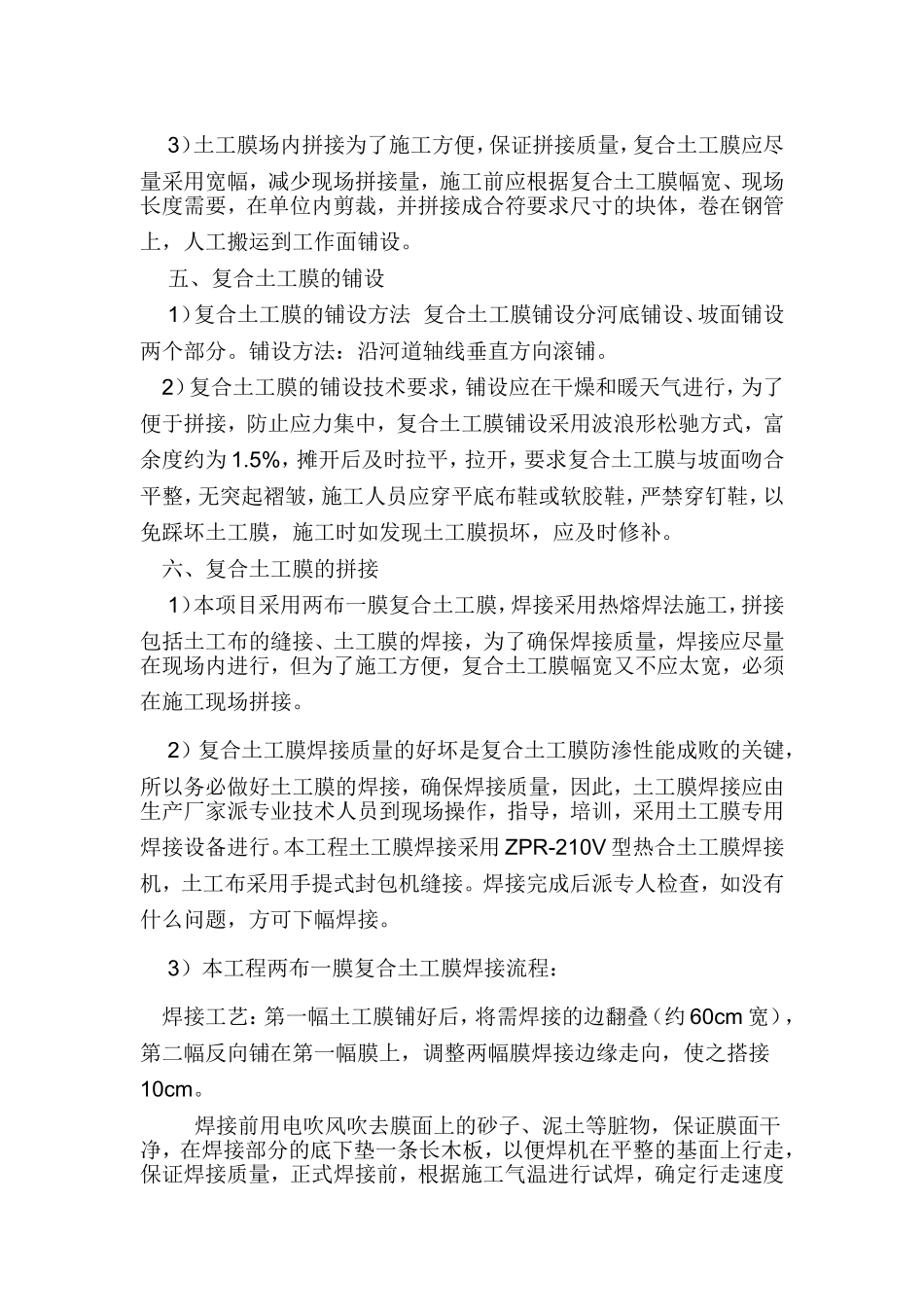

复合土工膜施工方法一、编制依据《土工合成材料应用技术规范》GB50290-1998;《土工合成材料测试规程》(SL235-2012);《水利水电工程土工合成材料应用技术规范》SL/T225-1998施工招标技术文件二、有关工程量2-1湖区:2700m2;2-2湖区:1300m2;2-3湖区:1700m22-4湖区:1200m2;2-5湖区2400m2;马栏桥东9500m2;7#桥西侧1700m2,合计:20500m2三、施工工艺流程湖区断面土方开挖碾压→100厚细粒土回填碾压→复合土工膜铺设→200厚细粒土回填→无纺布铺设→铅丝石笼施工→种植土回填四、施工准备1)复合土工膜材料质量检测,本工程所用复合土工膜为两布一膜复合土工膜,规格:300/0.6/300,山东塑料土工材料有限公司生产产品,使用前委托绿波水利工程质量检测中心站对产品的各项技术指标进行检测,各项指标均符合标准规定和设计要求方可合用。2)河底的清理、平整场地,清除一切尖角杂物,欠坡回填夯实、富坡削坡挖平,10cm厚细粒土铺设完碾压后经监理验收合格,为复合土工膜铺设提供工作面。3)土工膜场内拼接为了施工方便,保证拼接质量,复合土工膜应尽量采用宽幅,减少现场拼接量,施工前应根据复合土工膜幅宽、现场长度需要,在单位内剪裁,并拼接成合符要求尺寸的块体,卷在钢管上,人工搬运到工作面铺设。五、复合土工膜的铺设1)复合土工膜的铺设方法复合土工膜铺设分河底铺设、坡面铺设两个部分。铺设方法:沿河道轴线垂直方向滚铺。2)复合土工膜的铺设技术要求,铺设应在干燥和暖天气进行,为了便于拼接,防止应力集中,复合土工膜铺设采用波浪形松驰方式,富余度约为1.5%,摊开后及时拉平,拉开,要求复合土工膜与坡面吻合平整,无突起褶皱,施工人员应穿平底布鞋或软胶鞋,严禁穿钉鞋,以免踩坏土工膜,施工时如发现土工膜损坏,应及时修补。六、复合土工膜的拼接1)本项目采用两布一膜复合土工膜,焊接采用热熔焊法施工,拼接包括土工布的缝接、土工膜的焊接,为了确保焊接质量,焊接应尽量在现场内进行,但为了施工方便,复合土工膜幅宽又不应太宽,必须在施工现场拼接。2)复合土工膜焊接质量的好坏是复合土工膜防渗性能成败的关键,所以务必做好土工膜的焊接,确保焊接质量,因此,土工膜焊接应由生产厂家派专业技术人员到现场操作,指导,培训,采用土工膜专用焊接设备进行。本工程土工膜焊接采用ZPR-210V型热合土工膜焊接机,土工布采用手提式封包机缝接。焊接完成后派专人检查,如没有什么问题,方可下幅焊接。3)本工程两布一膜复合土工膜焊接流程:焊接工艺:第一幅土工膜铺好后,将需焊接的边翻叠(约60cm宽),第二幅反向铺在第一幅膜上,调整两幅膜焊接边缘走向,使之搭接10cm。焊接前用电吹风吹去膜面上的砂子、泥土等脏物,保证膜面干净,在焊接部分的底下垫一条长木板,以便焊机在平整的基面上行走,保证焊接质量,正式焊接前,根据施工气温进行试焊,确定行走速度和施焊温度,一般掌握行走速度1.5~2.5m/分钟,施焊温度为220~3000C。拼接焊缝两条,每条宽10mm,两条焊缝间留有10mm的空腔,用此空腔检查其焊缝质量。七、复合土工膜的锚固复合土工膜上部锚固采用在坡顶处嵌固足够长度复合土工膜,封顶板形式,其结构形式见大样图A。与跌水交接处土工膜伸入跌水底板内500mm,位于底板中部。八、垫层及铅丝石笼护砌复合土工膜的上面均匀铺设20cm细粒土垫层,找平拍实后铺设40cm铅丝石笼。坡面复合土工膜铺设合格后应及时铺上垫层压盖,防止风吹及复合土工膜暴晒老化,同时做好铅丝石笼内装土袋护砌,加强复合土工膜的保护。湖区两侧铅丝石笼外侧所绑扎的铁线接头应朝向内侧,以防回填时土工膜破坏。九、复合土工膜施工质量控制复合土工膜施工质量控制包括进场原材料质量控制、施工操作过程控制、施工完质量检测。(每500m2为一评定单元)1)、原材料质量控制进场的复合土工膜必须有厂家提供的合格证书,性能及特性指标和使用说明书。否则不能用于工程施工,本工程所用的是两布一膜复合土工膜,设计复合土工膜技术参数为:垂直渗透系数<1*1011cm/s。复合土工膜进场后,随机抽取复合土工膜对其性能指标委托黑龙江省水利工程质量检测中心站进行复检,复检...
