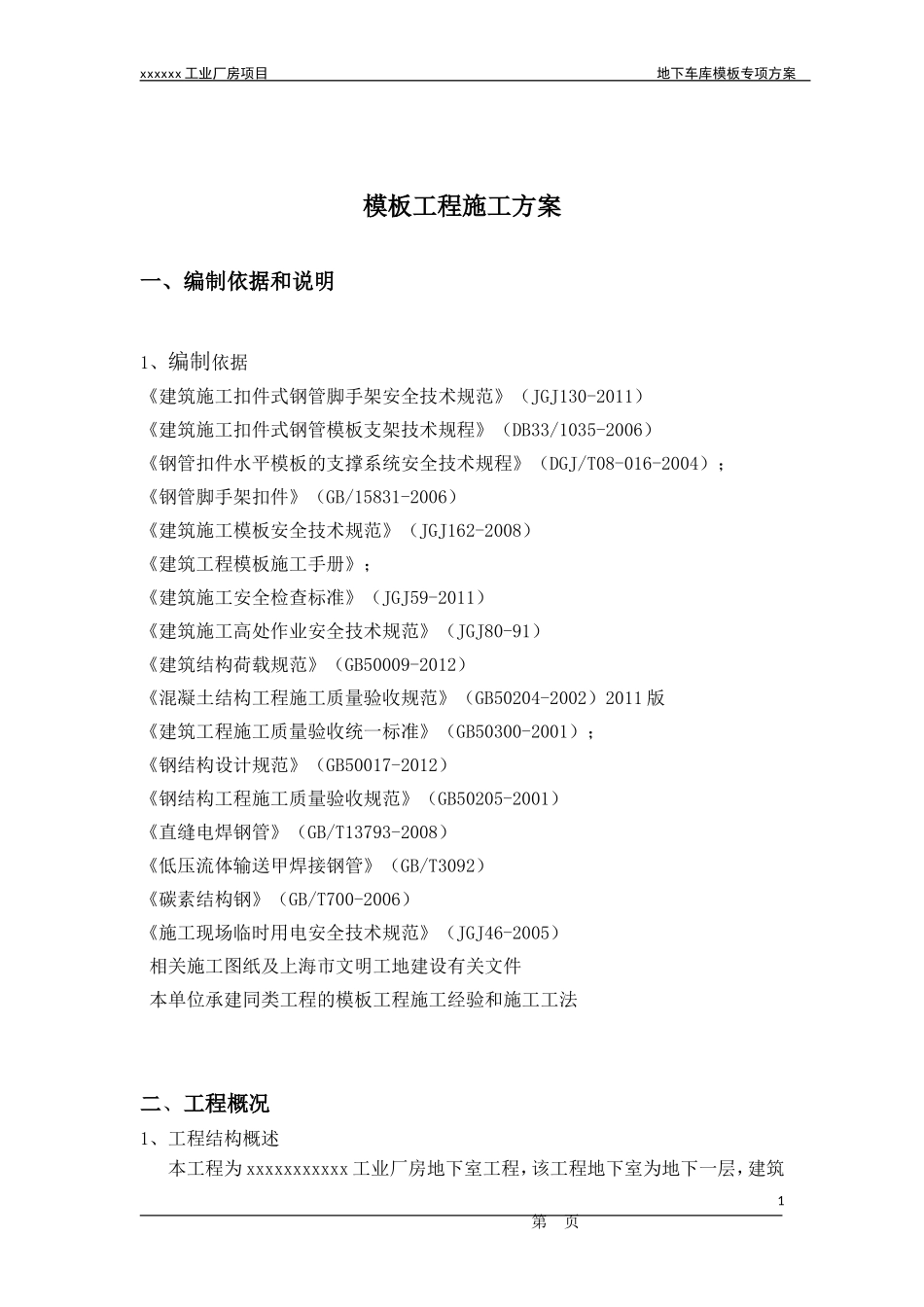

xxxxxx工业厂房项目地下车库模板专项方案模板工程施工方案一、编制依据和说明1、编制依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）《建筑施工扣件式钢管模板支架技术规程》（DB33/1035-2006）《钢管扣件水平模板的支撑系统安全技术规程》（DGJ/T08-016-2004）；《钢管脚手架扣件》（GB/15831-2006）《建筑施工模板安全技术规范》（JGJ162-2008）《建筑工程模板施工手册》；《建筑施工安全检查标准》（JGJ59-2011）《建筑施工高处作业安全技术规范》（JGJ80-91）《建筑结构荷载规范》（GB50009-2012）《混凝土结构工程施工质量验收规范》（GB50204-2002）2011版《建筑工程施工质量验收统一标准》（GB50300-2001）；《钢结构设计规范》（GB50017-2012）《钢结构工程施工质量验收规范》（GB50205-2001）《直缝电焊钢管》（GB/T13793-2008）《低压流体输送甲焊接钢管》（GB/T3092）《碳素结构钢》（GB/T700-2006）《施工现场临时用电安全技术规范》（JGJ46-2005）相关施工图纸及上海市文明工地建设有关文件本单位承建同类工程的模板工程施工经验和施工工法二、工程概况1、工程结构概述本工程为xxxxxxxxxxx工业厂房地下室工程，该工程地下室为地下一层，建筑第页1xxxxxx工业厂房项目地下车库模板专项方案面积7595.77m²，为框架剪力墙结构体系，地下室上部四周拟建1#、2#、3#、6#楼4层框架结构厂房。模板支撑搭设高度在地下室1#、2#、3#、6#楼处为4.95m，其余中间区域搭设高度为4.0m。搭设高度4.95m处（顶板厚度为180厚）水平杆步距1.5m，立杆横距1.0m，纵向间距1.0m。搭设高度4.0m处（顶板厚度为250厚）水平杆步距1.5m，立杆横距0.95m，纵向间距0.95m。x2、工程结构特点本工程为框架剪力墙结构，±0.000相当于绝对标高5.3m，顶板中间区域板厚为250mm厚（高度4.0m），其余1#、2#、3#、6#楼区域顶板板厚均为180mm厚（高度4.95m），梁截面尺寸在顶板中间区域板厚250部位主梁为600×800，次梁300×700，其余1#、2#、3#、6#楼区域顶板板厚180部位主梁为400×700，次梁300×600，1#、2#、3#、6#楼局部区域部位少量的梁为400×1750、600×1750。墙体部分外墙为400mm厚，内墙为300厚。框架柱在顶板中间区域板厚250部位为600×600，在1#、2#、3#、6#楼区域顶板板厚180部位为700×700。3、模板工程质量要求：控制好模板工程的施工质量，确保砼工程外观平整度、光洁度、阴阳角顺直及砼不跑模、不出现蜂窝麻面等不良现象，以及确保模板支撑系统安全性，是本工程结构施工的一大重点和难点。三、搭设方案根据本工程特点，模板面板均采用18mm厚九夹板，方木50×100，排架Ф48×3.2钢管脚手架“满堂”支撑体系，柱、墙板、梁模板采用Ф14对拉螺栓加固；地下室外墙对拉螺杆采用环撑头的做法，中间和两头焊接钢板止水环，止水片外有垫木，拆模后凿除垫木，并割断螺杆，用防水砂浆补平。内墙Ф14穿墙螺杆安装时设套管，待模板拆除后回收利用。3.1模板选用1800mm×900mm×18mm九夹板,有产品合格证。3.2支架:3.2.1板：用φ48×3.2钢管搭设满堂架，立杆纵、横向间距250厚板的为950mm，180厚板的为1000mm，上搁置50×100方木格栅，间距300mm；立杆间用水平杆纵、横连接，步距为1.5m，纵、横扫地杆距地面0.2m（见模板施工图附图）。3.2.2梁：用φ48×3.2钢管作支撑架，梁横向两侧立杆间距600×800的梁为1.4m，400×700的梁为1.2m，梁纵向立杆间距均为1.0m，用水平杆纵横连接，步距1.5m，其上搁置50×100mm木方，间距200mm。梁横向两侧立杆间距300×600和300×700的梁均为1.1m，梁纵向立杆间距均为1.0m，用水平杆纵横连接，步距1.5m，其上搁置50×100mm木方，间距300mm。局部少量400×1750的梁横向两侧立杆间距为1.2m，梁纵向立杆间距为0.7m，局部少量600×1750的梁横向两侧立杆间距为1.4m，梁纵向立杆间距为0.65m，用水平杆纵横连接，步距1.5m，其上搁置50×100mm木方，间距200mm。当梁高≧700mm时，在梁底中间加设φ48×3.2第页2xxxxxx工业厂房项目地下车库模板专项方案钢管支撑1排。600×800的主梁梁侧模面板沿梁跨度方向设四道方木内楞，侧模外楞采用φ48×3.0钢管，在梁底加设φ48×3.2钢管...
