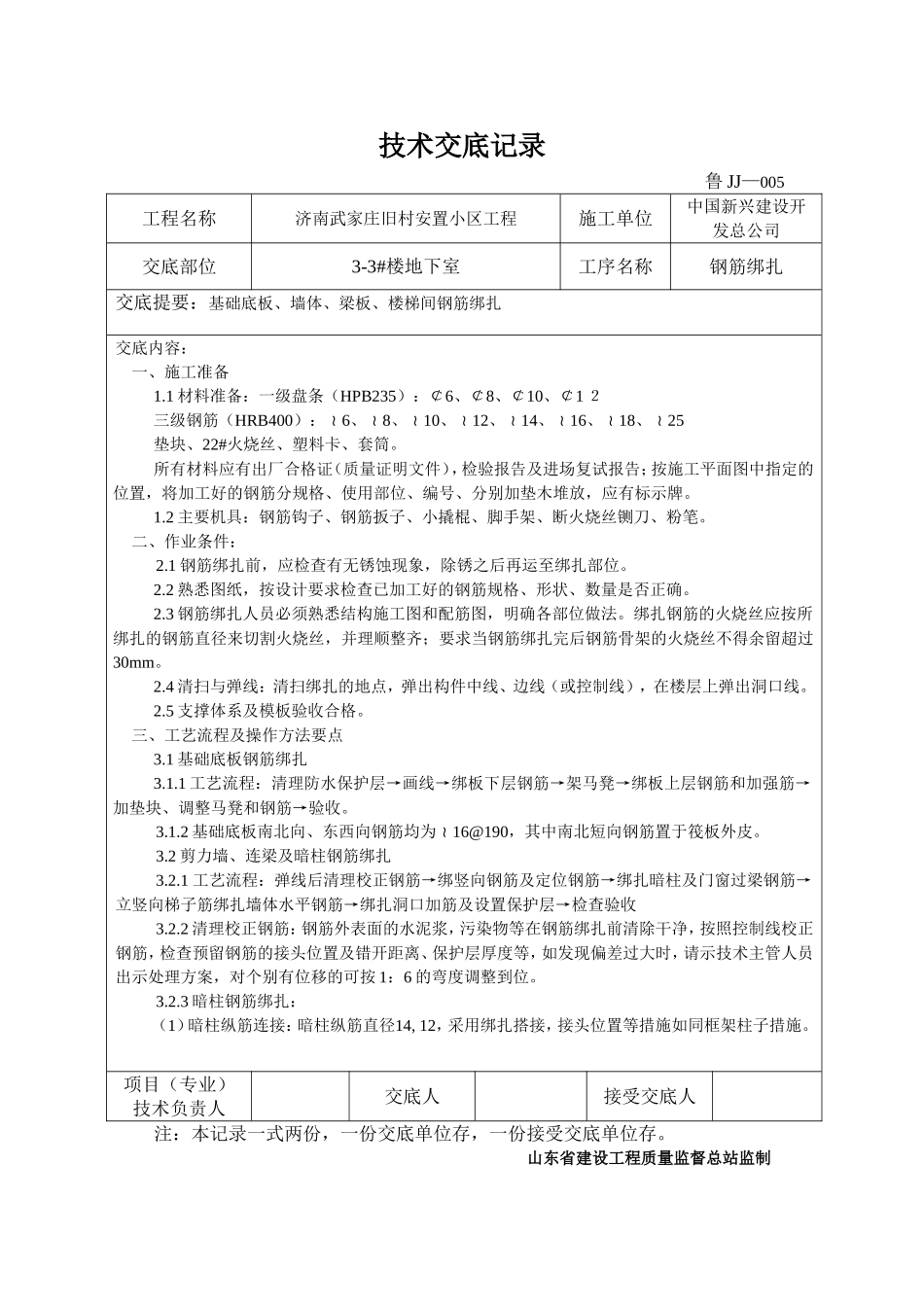

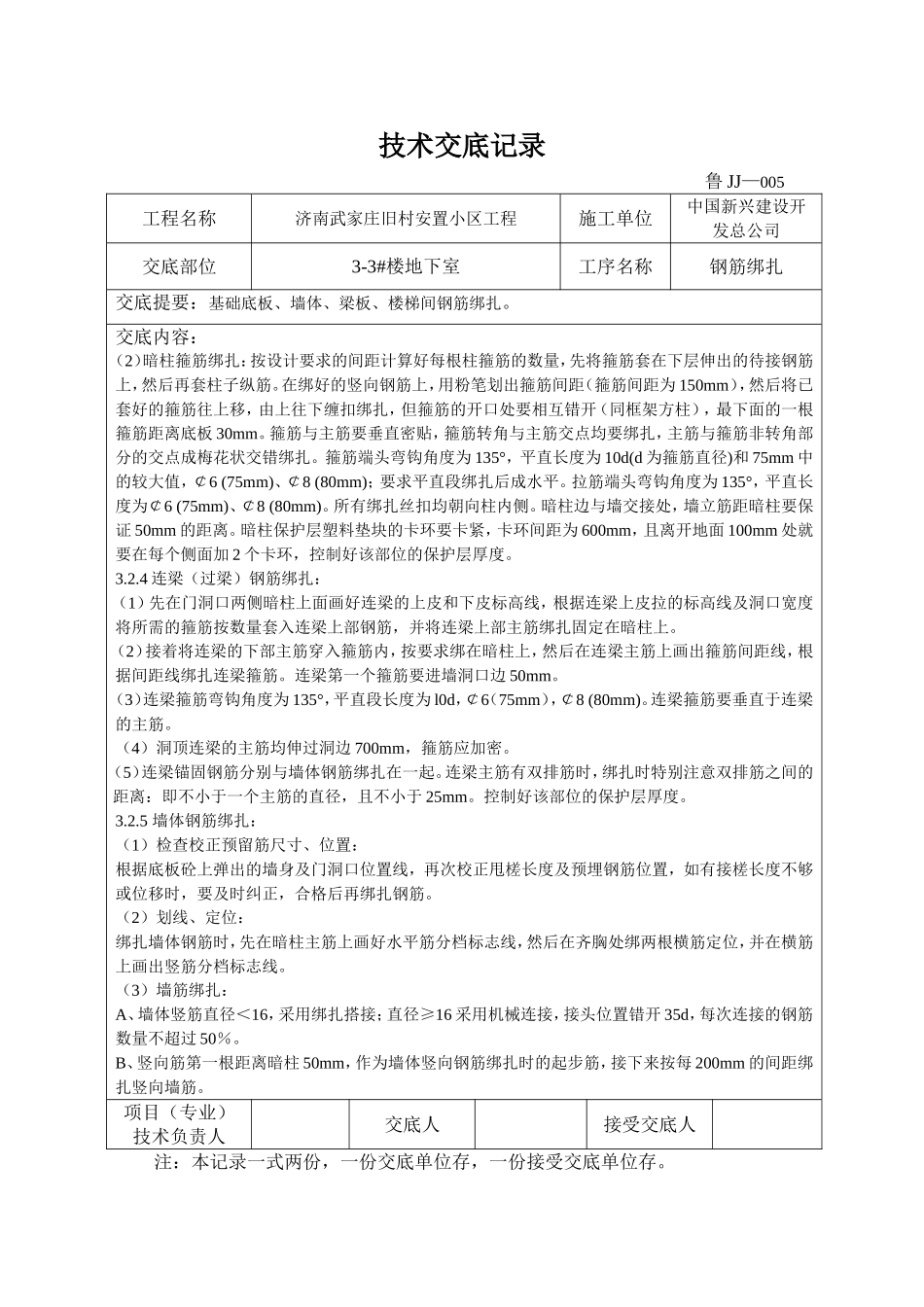

技术交底记录鲁JJ—005工程名称济南武家庄旧村安置小区工程施工单位中国新兴建设开发总公司交底部位3-3#楼地下室工序名称钢筋绑扎交底提要：基础底板、墙体、梁板、楼梯间钢筋绑扎交底内容：一、施工准备1.1材料准备：一级盘条（HPB235）：￠6、￠8、￠10、￠1２三级钢筋（HRB400）：6、8、10、12、14、16、18、25垫块、22#火烧丝、塑料卡、套筒。所有材料应有出厂合格证（质量证明文件），检验报告及进场复试报告；按施工平面图中指定的位置，将加工好的钢筋分规格、使用部位、编号、分别加垫木堆放，应有标示牌。1.2主要机具：钢筋钩子、钢筋扳子、小撬棍、脚手架、断火烧丝铡刀、粉笔。二、作业条件：2.1钢筋绑扎前，应检查有无锈蚀现象，除锈之后再运至绑扎部位。2.2熟悉图纸，按设计要求检查已加工好的钢筋规格、形状、数量是否正确。2.3钢筋绑扎人员必须熟悉结构施工图和配筋图，明确各部位做法。绑扎钢筋的火烧丝应按所绑扎的钢筋直径来切割火烧丝，并理顺整齐；要求当钢筋绑扎完后钢筋骨架的火烧丝不得余留超过30mm。2.4清扫与弹线：清扫绑扎的地点，弹出构件中线、边线（或控制线），在楼层上弹出洞口线。2.5支撑体系及模板验收合格。三、工艺流程及操作方法要点3.1基础底板钢筋绑扎3.1.1工艺流程：清理防水保护层→画线→绑板下层钢筋→架马凳→绑板上层钢筋和加强筋→加垫块、调整马凳和钢筋→验收。3.1.2基础底板南北向、东西向钢筋均为16@190，其中南北短向钢筋置于筏板外皮。3.2剪力墙、连梁及暗柱钢筋绑扎3.2.1工艺流程：弹线后清理校正钢筋→绑竖向钢筋及定位钢筋→绑扎暗柱及门窗过梁钢筋→立竖向梯子筋绑扎墙体水平钢筋→绑扎洞口加筋及设置保护层→检查验收3.2.2清理校正钢筋：钢筋外表面的水泥浆，污染物等在钢筋绑扎前清除干净，按照控制线校正钢筋，检查预留钢筋的接头位置及错开距离、保护层厚度等，如发现偏差过大时，请示技术主管人员出示处理方案，对个别有位移的可按1：6的弯度调整到位。3.2.3暗柱钢筋绑扎：（1）暗柱纵筋连接：暗柱纵筋直径14,12，采用绑扎搭接，接头位置等措施如同框架柱子措施。项目（专业）技术负责人交底人接受交底人注：本记录一式两份，一份交底单位存，一份接受交底单位存。山东省建设工程质量监督总站监制技术交底记录鲁JJ—005工程名称济南武家庄旧村安置小区工程施工单位中国新兴建设开发总公司交底部位3-3#楼地下室工序名称钢筋绑扎交底提要：基础底板、墙体、梁板、楼梯间钢筋绑扎。交底内容：（2）暗柱箍筋绑扎：按设计要求的间距计算好每根柱箍筋的数量，先将箍筋套在下层伸出的待接钢筋上，然后再套柱子纵筋。在绑好的竖向钢筋上，用粉笔划出箍筋间距（箍筋间距为150mm），然后将已套好的箍筋往上移，由上往下缠扣绑扎，但箍筋的开口处要相互错开（同框架方柱），最下面的一根箍筋距离底板30mm。箍筋与主筋要垂直密贴，箍筋转角与主筋交点均要绑扎，主筋与箍筋非转角部分的交点成梅花状交错绑扎。箍筋端头弯钩角度为135°，平直长度为10d(d为箍筋直径)和75mm中的较大值，￠6(75mm)、￠8(80mm)；要求平直段绑扎后成水平。拉筋端头弯钩角度为135°，平直长度为￠6(75mm)、￠8(80mm)。所有绑扎丝扣均朝向柱内侧。暗柱边与墙交接处，墙立筋距暗柱要保证50mm的距离。暗柱保护层塑料垫块的卡环要卡紧，卡环间距为600mm，且离开地面100mm处就要在每个侧面加2个卡环，控制好该部位的保护层厚度。3.2.4连梁（过梁）钢筋绑扎：（1）先在门洞口两侧暗柱上面画好连梁的上皮和下皮标高线，根据连梁上皮拉的标高线及洞口宽度将所需的箍筋按数量套入连梁上部钢筋，并将连梁上部主筋绑扎固定在暗柱上。（2）接着将连梁的下部主筋穿入箍筋内，按要求绑在暗柱上，然后在连梁主筋上画出箍筋间距线，根据间距线绑扎连梁箍筋。连梁第一个箍筋要进墙洞口边50mm。（3）连梁箍筋弯钩角度为135°，平直段长度为l0d，￠6（75mm），￠8(80mm)。连梁箍筋要垂直于连梁的主筋。（4）洞顶连梁的主筋均伸过洞边700mm，箍筋应加密。（5）连梁锚固钢筋分别与墙体钢筋绑扎在一起。连梁主筋有双排筋时，绑扎时特别注意双排筋之间的距离：...
