地下管线保护方案VIP免费

地下管线保护方案_第1页
1/5
地下管线保护方案_第2页
2/5
地下管线保护方案_第3页
3/5

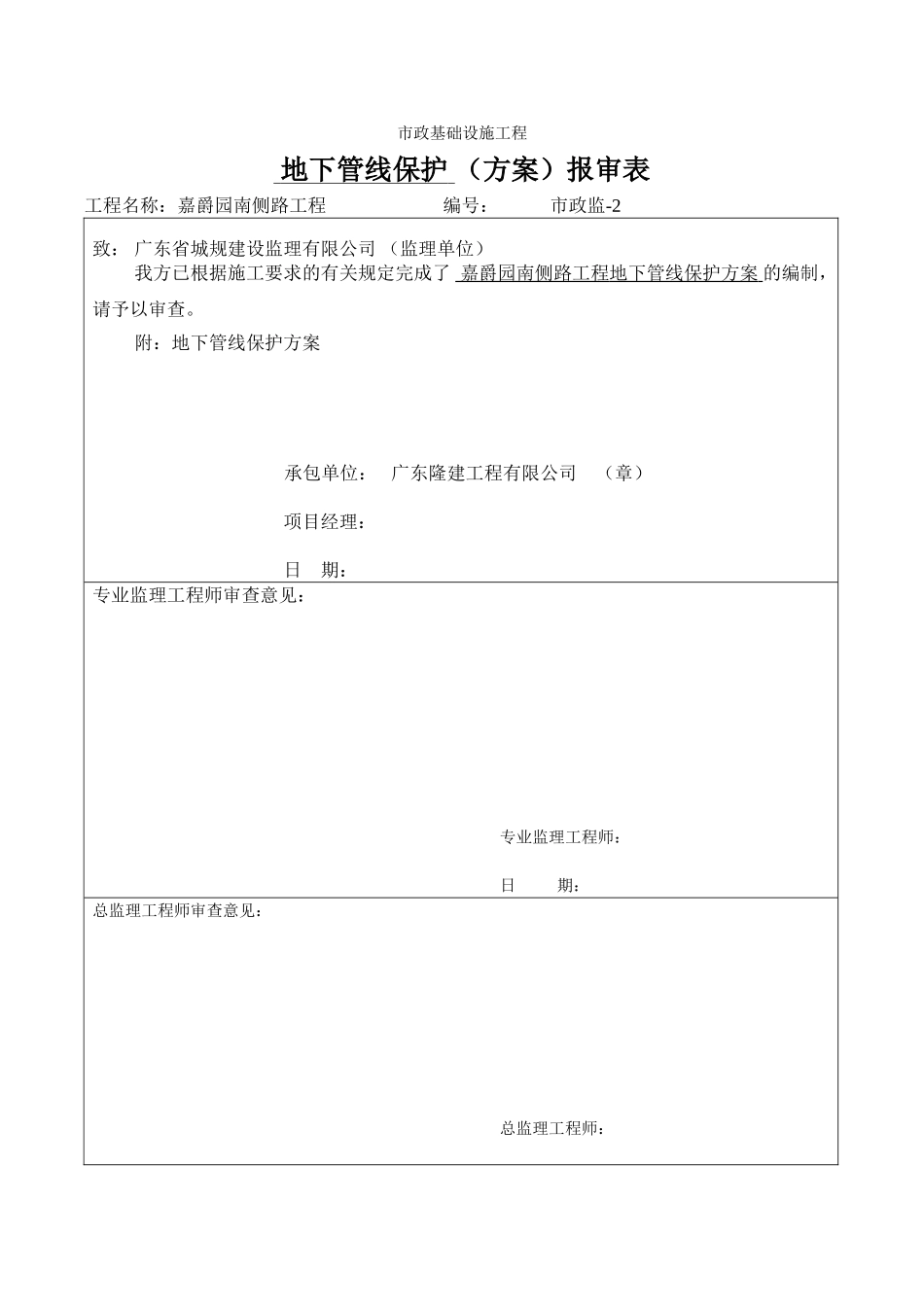

市政基础设施工程地下管线保护(方案)报审表工程名称:嘉爵园南侧路工程编号:市政监-2致:广东省城规建设监理有限公司(监理单位)我方已根据施工要求的有关规定完成了嘉爵园南侧路工程地下管线保护方案的编制,请予以审查。附:地下管线保护方案承包单位:广东隆建工程有限公司(章)项目经理:日期:专业监理工程师审查意见:专业监理工程师:日期:总监理工程师审查意见:总监理工程师:日期:嘉爵园南侧路工程施工总承包地下管线保护方案编制人:审核人:批准人:广东隆建工程有限公司地下管线保护方案一、编制依据(一)嘉爵园南侧路工程设计图纸(二)排水管道工程施工及验收规范GB50268-97(三)与本工程相关的标准、规范、规程管线保护方案二、工程概况本工程为嘉爵园南侧路工程,全长347.51米。西起杨桐路,东至建设北路。道路断面宽20米,其中:主车道6米×2、人行道3.25米×2、中央绿化带1.5米。由于南北两侧楼盘地台高差1.3米,因此K0+90至K0+330中间设1.5米宽绿化带作为分隔,分为南北两幅道路,南北两幅路的路中设计标高不一致(详见道路结构横断面)。场区处于南亚热带海洋性季风气候区。终年温暖湿润,年平均气温在21.8℃。其中以7、8两月气温最高,月平均气温>28℃,极端高温可达35~38.7℃。1、2月份气温最低,月平均气温在13℃,极端低温亦在0℃以上。该路段较为平坦,为城市支路,设计时速30公里/小时。双向两车道,包括道路工程、交通工程、排水工程、照明工程、绿化工程、电力电缆排管工程等六部分。三、管线保护方案(一)沟槽开挖沟槽开挖前,应先进行测量定位,定出开挖宽度,沿开挖边线撒上石灰,然后分段分层挖土。开挖沟槽时,由于需开挖的沟槽深度为4-6.3米,场地不具备放坡开挖条件,为保证施工安全,应对开挖进行钢板桩支撑支护。(二)需要保护的管线经现场踏勘和查看图纸,本阶段施工需要保护的管线主要有:电力管线,煤气管线的横穿管,电信管线等。(三)管线保护的流程管线交底→办理手续→提出保护方案→方案审批→开样洞→调整方案→实施加固保护方案→监测保护对象→反馈→主体工程施工至完成。1、管线交底开工前甲方已对地下管线进行了初步勘后查,地下有其他不明管线。为了确保既有管线的安全,沟槽开挖前甲方召集各管线主管部门、施工单位及施工监理召开了专题会议,向有关部门详细了解管线位置、以及管道的内径、材质、铺设年代、结构形式,管道性质、埋深和具体走向、要求等,掌握了第一手资料。并约定在开挖之前七天由管线主管部门对施工单位进行现场交底。2、办理手续在开工前办好施工许可证、管线保护的监护协议等相关报批手续,管线施工必须根据已核准的手续进行操作,施工过程严格执行双监护制度,必须要有管线主管单位进行监护和技术指导。3、开样洞根据图纸标示的管线位置开出样洞,以探明地下管线的准确位置。在地下管线较密集的地方(如道路交叉口、管线交叉口等处),应改开样洞为样槽。挖样槽时,应对较浅的管线进行加固防护后再开挖较深的管线,防止损坏已挖出的裸露管线。开挖样洞、样槽必须用人工开挖,面层结构可以用风镐配合凿除。当已知管线在结构层内时,应采用轻型手钻逐层撬除,防止碰到管线而损坏,到临近管顶时,禁止使用任何机械开挖,以确保管道在开挖样洞时的绝对安全。4、调整方案根据开样洞、样槽探出管线实际位置,如管线确与雨水管道相抵触,应报监理、业主,根据实际情况决定管线动迁或局部变更设计。(四)管线的保护措施1、平行管道的保护方案电力、电信、通讯、煤气设施与人们的生活、生产密切相关,对其管线的保护也就特别重要。由于电力、电信管一般为钢管、塑料管和多孔砼管,接头多,极易损坏,所以当沟槽边距离原有管线小于1.5m时,尽量采取人工开挖,不用机械开挖。在施工过程中若遇到与施工管线平行的电力、电信、通讯等管线,沟槽开挖前需对原有管线进行保护。保护方案具体为:施工前在原有管线侧密排打槽钢后再进行沟槽开挖。沟槽开挖时须加强观测,特别是沟槽采取放坡开挖时尤其要引起重视,若发生沟槽坑壁无法稳定造成地面开裂危及其它管线的,一律无条件当即覆土填满沟槽,采取必要...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

地下管线保护方案
