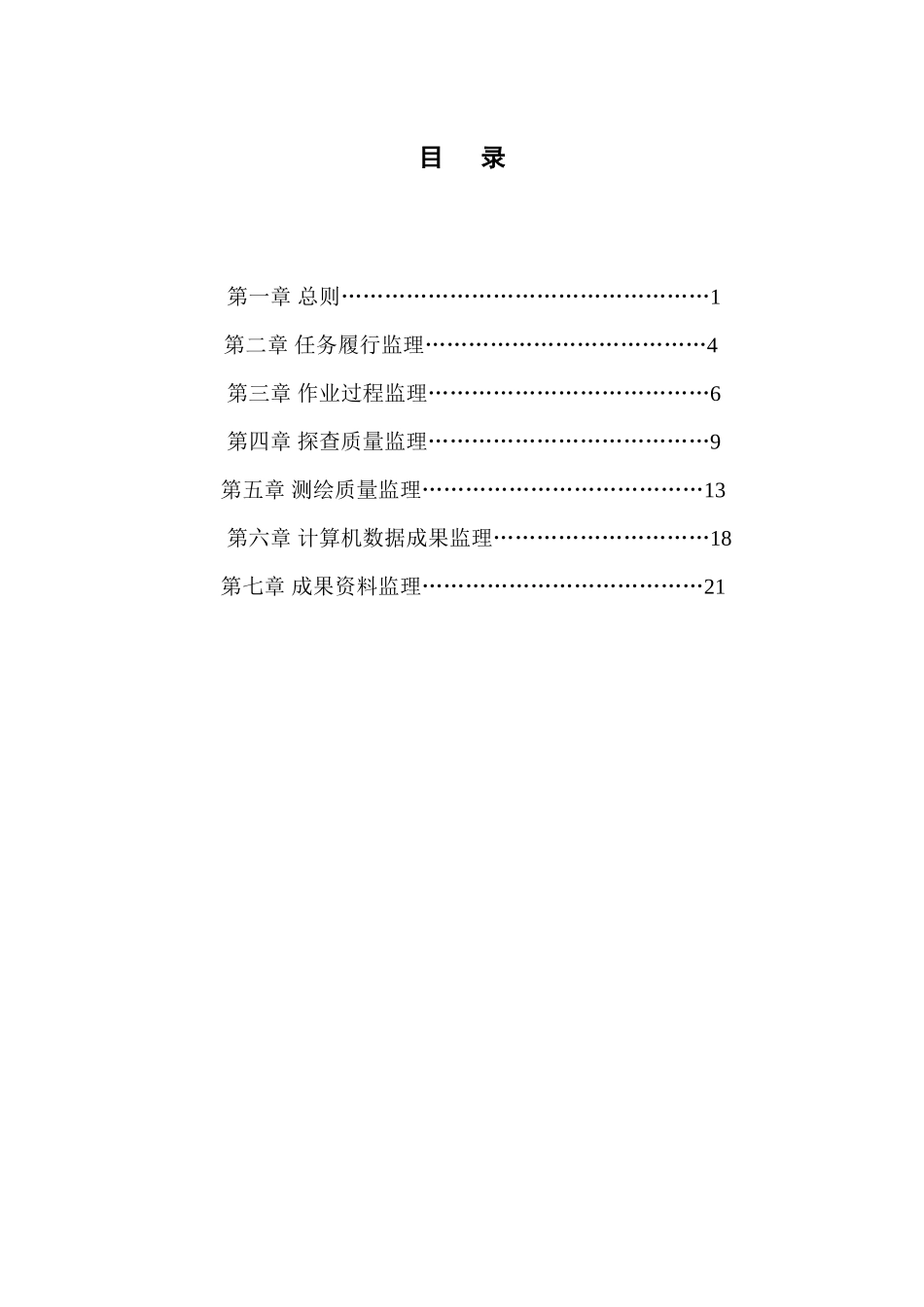

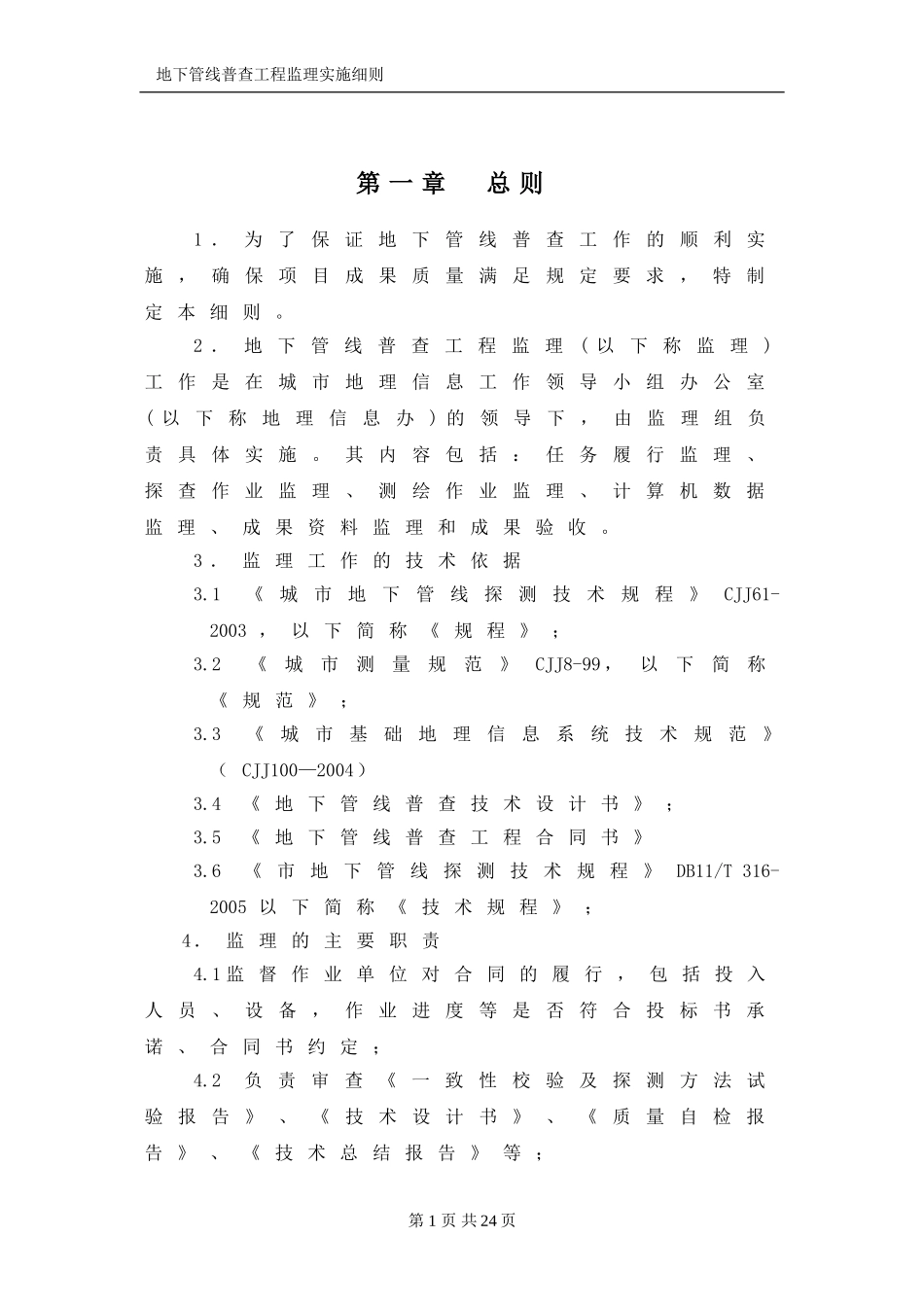

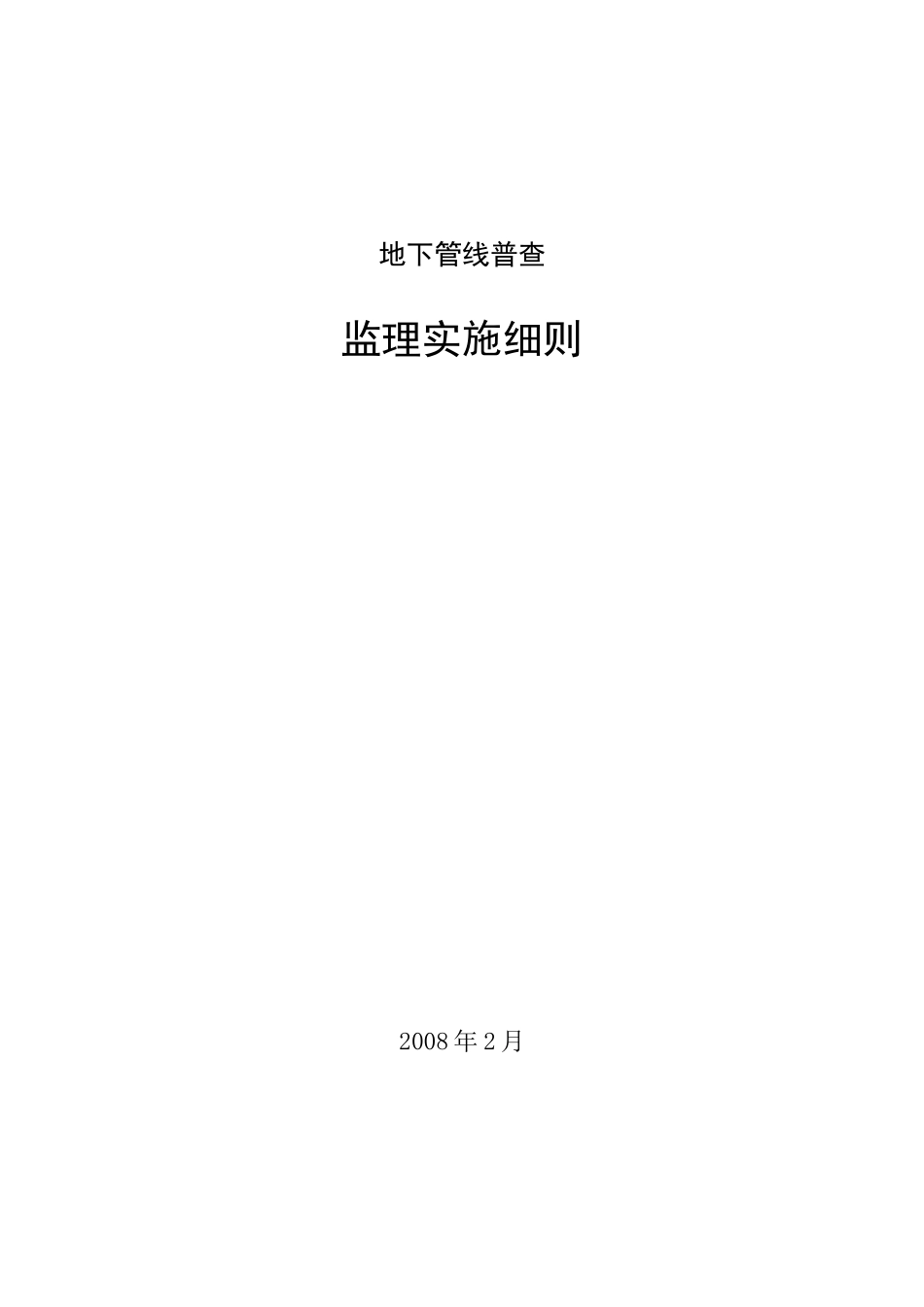

地下管线普查监理实施细则2008年2月目录第一章总则……………………………………………1第二章任务履行监理…………………………………4第三章作业过程监理…………………………………6第四章探查质量监理…………………………………9第五章测绘质量监理…………………………………13第六章计算机数据成果监理…………………………18第七章成果资料监理…………………………………21地下管线普查工程监理实施细则第一章总则1．为了保证地下管线普查工作的顺利实施，确保项目成果质量满足规定要求，特制定本细则。2．地下管线普查工程监理(以下称监理)工作是在城市地理信息工作领导小组办公室(以下称地理信息办)的领导下，由监理组负责具体实施。其内容包括：任务履行监理、探查作业监理、测绘作业监理、计算机数据监理、成果资料监理和成果验收。3．监理工作的技术依据3.1《城市地下管线探测技术规程》CJJ61-2003，以下简称《规程》；3.2《城市测量规范》CJJ8-99，以下简称《规范》；3.3《城市基础地理信息系统技术规范》（CJJ100—2004）3.4《地下管线普查技术设计书》；3.5《地下管线普查工程合同书》3.6《市地下管线探测技术规程》DB11/T316-2005以下简称《技术规程》；4．监理的主要职责4.1监督作业单位对合同的履行，包括投入人员、设备，作业进度等是否符合投标书承诺、合同书约定；4.2负责审查《一致性校验及探测方法试验报告》、《技术设计书》、《质量自检报告》、《技术总结报告》等；第1页共24页地下管线普查工程监理实施细则4.3负责对作业单位作业全过程实施监理并编写测区监理报告及全市区监理综合报告。4.4协助作业单位解决在生产过程中需要由业主单位协调解决的问题。4.5在监理过程中发现问题时应及时通知作业单位进行整改，并做好记录。当作业单位未能按要求进行整改或发现重大质量问题时，应令作业单位立即停工并及时报告业主单位。4.6定期（每周）向业主单位汇报探测作业进度及监理工作情况。4.7对作业单位的成果质量按规定要求进行审查、认定。4.8对作业单位安全生产进行监督、检查，发现安全隐患及时通知作业单位。5．监理的工作程序(详见监理工作流程图)5.1任务的下达：监理服务合同书的签订则视为监理任务的下达。5.2作业单位在作业前将项目经理、各专业技术负责人和作业人员名单及设备仪器清单报监理组和业主单位。监理应及时与作业单位项目负责人取得联系，做好监理工作安排。5.3协助作业单位解决进场前需要业主单位协调解决的准备工作问题。5.4任务履行监理、探查作业监理、测绘作业监理：在作业单位进行作业的全过程中进行。第2页共24页地下管线普查工程监理实施细则5.5质量评定：在每个作业单位每道工序完成后按规定要求进行抽样检验并进行质量评定。5.6计算机数据监理：在作业单位进行计算机数据处理和图形处理过程及提交计算机成果数据时进行。5.7成果资料监理：在作业单位提交成果时进行。5.8编写监理报告：各工序监理工作完成后，由监理总负责人编写监理报告，向业主单位提交的监理报告应包括各工序的监理情况。监理报告的内容包括：(1)监理工作概况；(2)监理工作内容；(3)作业依据；(4)项目组织：人员组织、设备组织和技术资源组织；(5)监理工作方法：过程巡检方法、抽样检验方法；(6)发现的主要问题及处理情况；(7)对遗留问题的处理意见；(8)成果资料情况：成果资料的完整性，组卷装订的规范性，计算机数据成果的规范性及一致性；(9)精度统计和质量评定；(10)结论和建议。地下管线普查工程监理工作流程图第3页共24页监理任务下达地下管线普查工程监理实施细则6．监理工作的原则6.1根据质量控制原理，按照产品质量标准和工作标准严格进行质量检查和监控。6.2不徇私情、不谋私利、严格标准、严厉执法。6.3公平、公正、公开。第4页共24页工程监理报告工程验收成果资料检查验收成果资料完整性检查成果资料正确性检查组卷装订规范性检查测绘作业监理报告探查作业监理报告计算机成果监理报告探查质量监理1.基础资料检查100%2.实地巡图检查10%3.仪器重复探测检查5%4.明显管线点重复调查5%5.开挖验证检查1%6.审图监理测量质量监理1.基础资料检查100%2.控...
