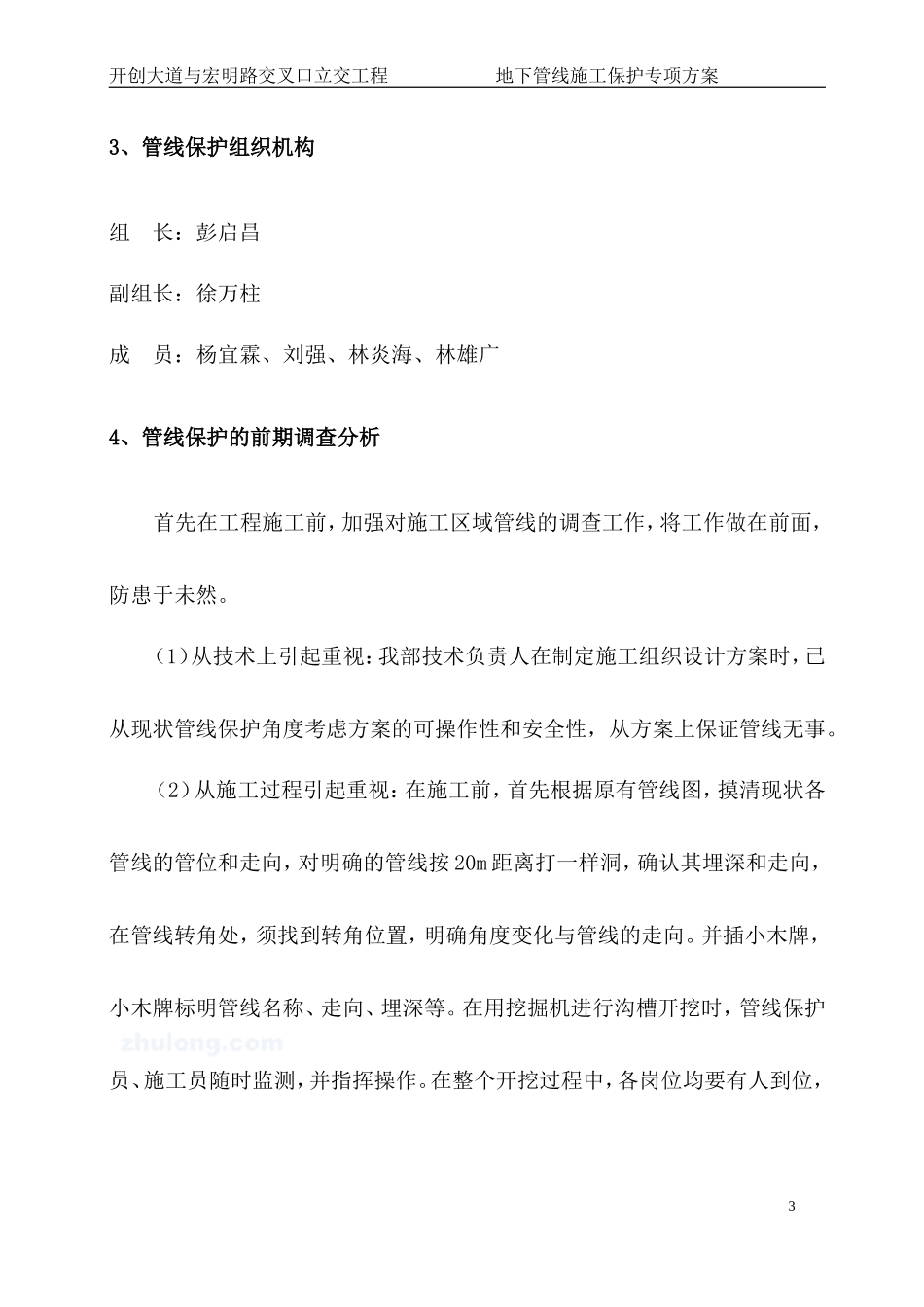

开创大道与宏明路交叉口立交工程地下管线施工保护专项方案目录一、工程概况.......................................2二、管线工作量....................................2三、管线保护方案..................................21、管线保护处理程序............................22、管线保护目标................................23、管线保护组织机构.............................24、管线保护的前期调查分析.......................35、管线保护管理措施.............................36、管线保护施工方法说明.........................47、施工质量保证措施.............................78、施工期间的管线维护、检查措施.................79、管线保护应急预案.............................8地下管线施工保护专项方案1开创大道与宏明路交叉口立交工程地下管线施工保护专项方案一、工程概况开创大道与宏明路交叉口立交工程，项目位于萝岗区开创大道与宏明路交叉口，道路改造长1.5公里、宽60米，含380米跨宏明立交桥。在计划施工的路段范围内有复杂的已有城市地下管线，对工程的设计、施工形成障碍。本工程场地的地下管线复杂（有电信管、电力管、给水管、排水管、燃气管）部分管线与桥梁基础相冲突，在工程开工前应做好复测地下管线和冲突管线的工作。宏明路立交口有两条10KV高压线，由于经过跨线桥上方，且高度相冲突，需做改线处理。二、管线工作量管线各类雨水污水给水电力电信燃气合计管线长度（km）5.6593.7407.0407.61715.3261.58040.962三、管线保护方案1、管线保护处理程序收集管线资料→实地勘踏→开挖探沟→情况报告→人工开挖2、管线保护目标工程施工全过程中应无地下管线责任事故。2开创大道与宏明路交叉口立交工程地下管线施工保护专项方案3、管线保护组织机构组长：彭启昌副组长：徐万柱成员：杨宜霖、刘强、林炎海、林雄广4、管线保护的前期调查分析首先在工程施工前，加强对施工区域管线的调查工作，将工作做在前面，防患于未然。（1）从技术上引起重视：我部技术负责人在制定施工组织设计方案时，已从现状管线保护角度考虑方案的可操作性和安全性，从方案上保证管线无事。（2）从施工过程引起重视：在施工前，首先根据原有管线图，摸清现状各管线的管位和走向，对明确的管线按20m距离打一样洞，确认其埋深和走向，在管线转角处，须找到转角位置，明确角度变化与管线的走向。并插小木牌，小木牌标明管线名称、走向、埋深等。在用挖掘机进行沟槽开挖时，管线保护员、施工员随时监测，并指挥操作。在整个开挖过程中，各岗位均要有人到位，3开创大道与宏明路交叉口立交工程地下管线施工保护专项方案严禁擅自离岗。挖掘机驾驶员须有较高的操作水平，并有良好的配合意识，能坚决服从指挥。（3）如在施工路段有现状管线，则根据不同的管线性质，各管道材料情况，分别采取行之有效的保护措施，确保管线安全无事故。5、管线保护管理措施（1）工程实施前邀请相关单位对我们进行管线保护的相关交底，对施工现场地下管线的详细情况和专业单位对制定管线保护措施提供宝贵意见，并向项目经理、现场技术负责人、施工员、班组长和操作工作安全交底，并协助项目建立“保护地下管线责任制”，明确各级人员的责任。（2）落实保护地下管线的组织措施，管线单位委派管线保护专职人员协助本工程地下管线的监督保护工程，项目部现场管理人员与各施工队及各班组的兼职管线保护人，组成地下管线监护体系。保护地下管线技术措施要求落实到现场，并设置必要的管线安全标志牌、警示牌。（3）成立由建设单位、监理单位、各管线管理单位和施工单位4开创大道与宏明路交叉口立交工程地下管线施工保护专项方案的有关人员参加的现场管线保护领导小组，定期开展活动，检查管线保护措施的落实情况及保护措施的可靠性。（4）工程施工中，严格按照经审定的施工组织设计与本方案技术措施的要求进行施工，各级管线保护负责人深入施工现场监护地下管线、督促操作（指挥）人员遵守操作规程，严禁违章操作、违章指挥和违章施工。（5）施工过程中发现管线现状与交底内容、样洞资料不符等异常情况时，立...
