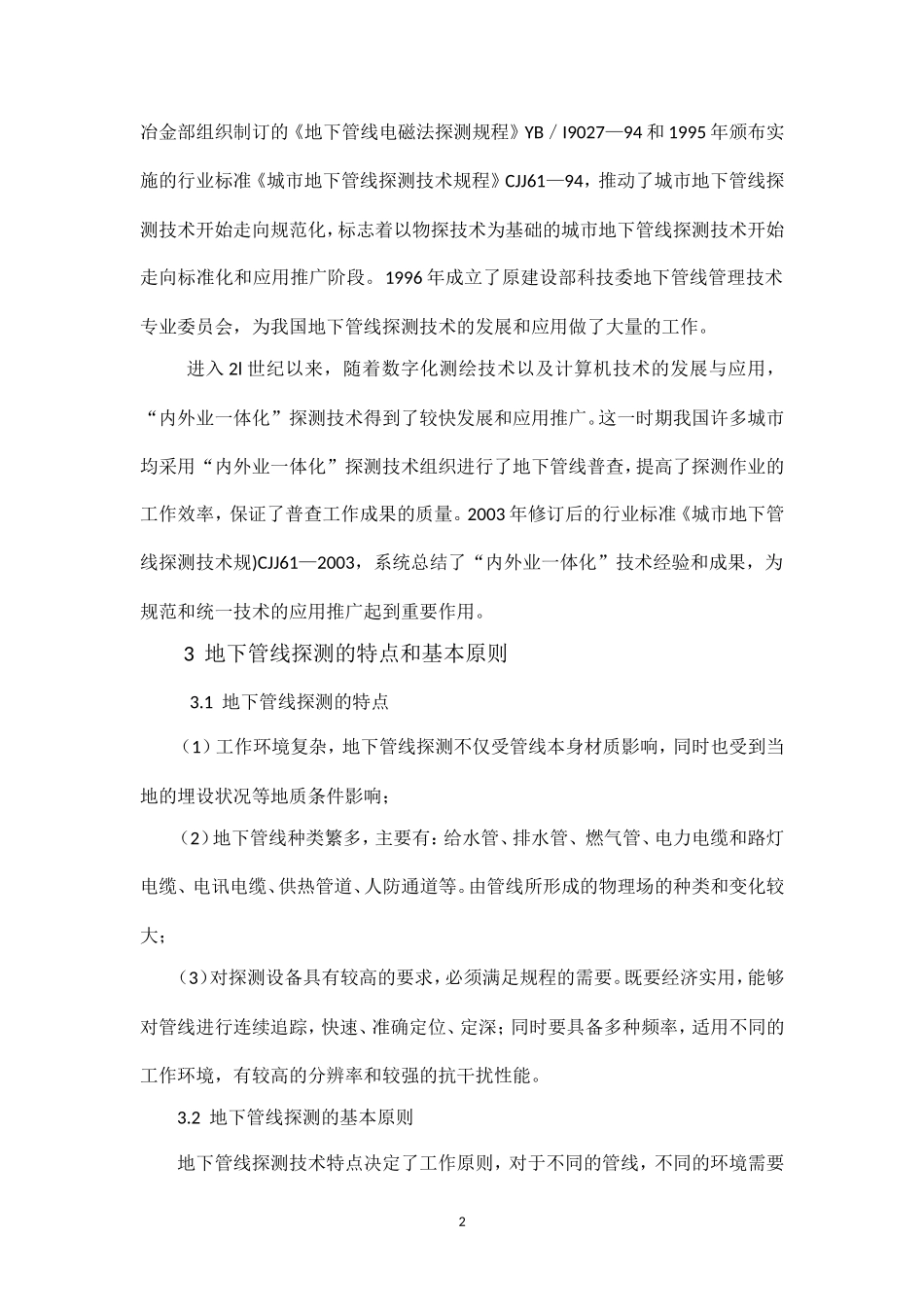

城市地下管线探测技术与探测设备2012年8月摘要：本文分析了地下管线探测的特点及其工作原则，阐述了目前城市地下管线探测主要技术方法、特点及其工作原理，介绍了地下管线探测相关设备。随着我国城市建设现代化的发展，地下管线探测工程也越来越多，特别是大量非金属管线的使用对于地下管线探测技术提出了更高的要求，进行地下管线探测技术研究是一个长期的问题。关键词：管线探测技术；电磁法；探地雷达；管线仪1引言地下管线是城市最重要基础的设施，长期以来，它担负着传输信息，输送能量及排放废液的工作。它是城市赖以生存与发展的基础和保障，是保障城市功能正常发挥和人民安居乐业的神经和血管，因此被称为城市的地下生命线。但是由于种种原因，我国许多城市的地下管网分布资料不全，管线档案管理不规范。近年来，随着城市建设飞速发展，在施工过程中因损坏管线而引起的停水、停电、人员伤亡等重大事故在许多城市屡见不鲜。因此探测地下管线对于城市的正常运营和改扩建具有重要的意义。2我国地下管线探测技术发展简介使用物探方法进行地下管线探测我国开始于上世纪80年代末期。在此之前，获取地下管线资料的手段主要以向管线权属单位搜集已有的管线资料和开经调查为主，这时期获取的管线资料准确性、全面性都比较差。进入90年代，我国的地下管线探测技术得到迅速的发展，在地下管线普查工程中逐步使用了“内外业一体化”的作业模式和探测技术，一批专业化的探测公司相继成立，国内许多大中型城市相继开展了城市地下管线普查工作。1994年原1冶金部组织制订的《地下管线电磁法探测规程》YB／I9027—94和1995年颁布实施的行业标准《城市地下管线探测技术规程》CJJ61—94，推动了城市地下管线探测技术开始走向规范化，标志着以物探技术为基础的城市地下管线探测技术开始走向标准化和应用推广阶段。1996年成立了原建设部科技委地下管线管理技术专业委员会，为我国地下管线探测技术的发展和应用做了大量的工作。进入2l世纪以来，随着数字化测绘技术以及计算机技术的发展与应用，“内外业一体化”探测技术得到了较快发展和应用推广。这一时期我国许多城市均采用“内外业一体化”探测技术组织进行了地下管线普查，提高了探测作业的工作效率，保证了普查工作成果的质量。2003年修订后的行业标准《城市地下管线探测技术规)CJJ61—2003，系统总结了“内外业一体化”技术经验和成果，为规范和统一技术的应用推广起到重要作用。3地下管线探测的特点和基本原则3.1地下管线探测的特点（1）工作环境复杂，地下管线探测不仅受管线本身材质影响，同时也受到当地的埋设状况等地质条件影响；（2）地下管线种类繁多，主要有：给水管、排水管、燃气管、电力电缆和路灯电缆、电讯电缆、供热管道、人防通道等。由管线所形成的物理场的种类和变化较大；（3）对探测设备具有较高的要求，必须满足规程的需要。既要经济实用，能够对管线进行连续追踪，快速、准确定位、定深；同时要具备多种频率，适用不同的工作环境，有较高的分辨率和较强的抗干扰性能。3.2地下管线探测的基本原则地下管线探测技术特点决定了工作原则，对于不同的管线，不同的环境需要2采用相应的技术方法。根据《城市地下管线探测技术规程》的要求，结合实际工作经验，在地下管线探测过程中需遵循以下基本原则：（1）从已知到未知。在仪器探查工作开始前应首先在区内的已知管线敷设情况的地方进行方法试验，以确定方法技术和选用仪器有效性、精度和有关参数。通过方法实验确定最小收发距、最佳收发距、最佳发射频率和功率，并确定定深修正系数。不同类型的管线仪器在不同的地球物理条件的地区，方法技术的效果不同，因此应分别进行试验，然后推广到整个测区开展探查工作。在探查过程中遇到不同的管线材质或疑难问题，应随时进行方法试验，提高探测的精度。（2）由易到难，从简单到复杂。开展探查工作时，应首先选择管线少、干扰少、条件比较简单的区域进行，然后逐步推进到相对复杂条件的地区；在城市综合管线探测过程中，应首先选择明显点调查较多、探测难度较小的管线种类开始，一般顺序为：排水管道---通讯电缆---路灯电力电缆---供...
