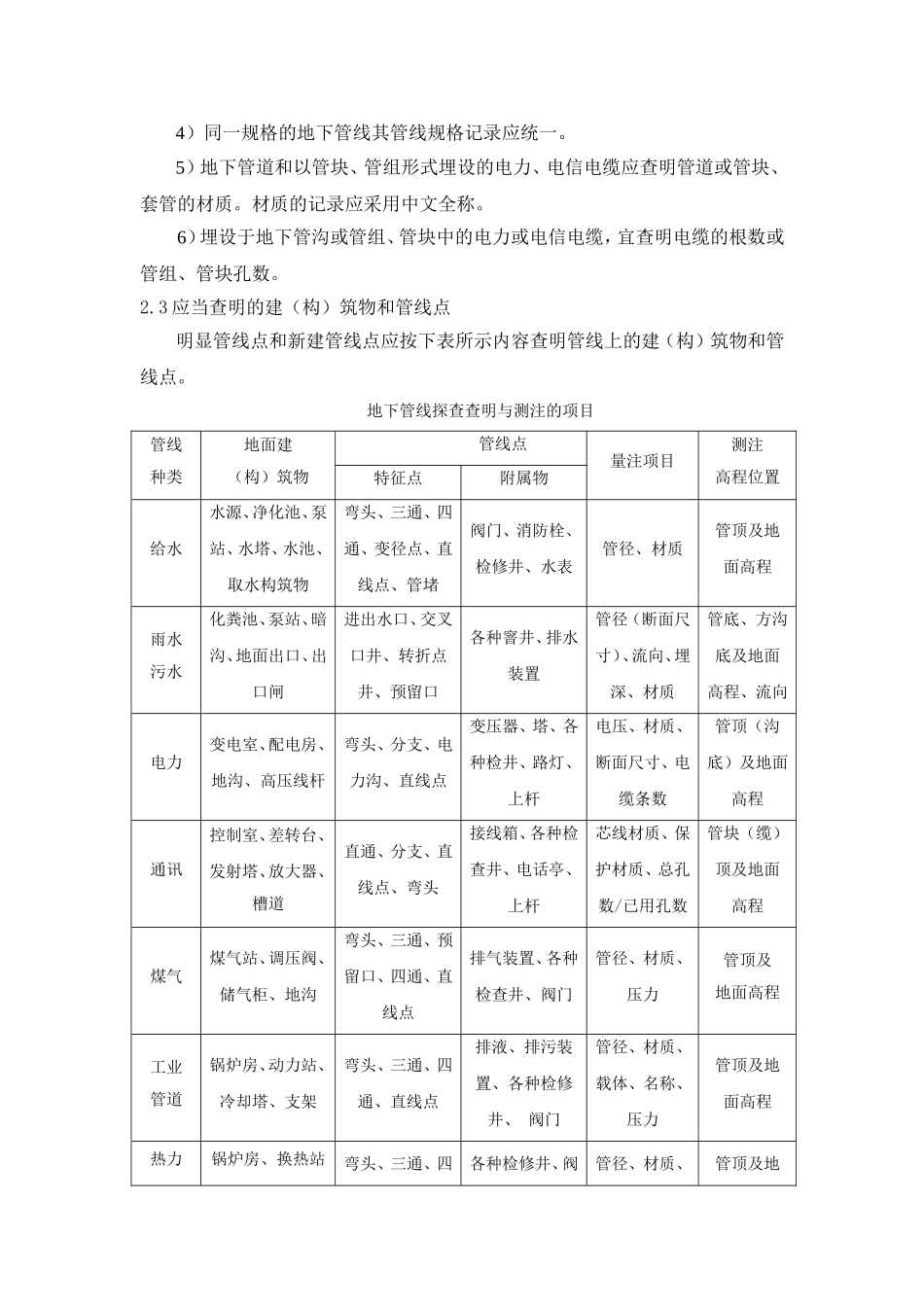

地下管线探测作业指导书1.地下管线普查基本技术要求1.1地下管线点探查精度地下管线点探查精度地下管线中心埋深（cm）水平位置限差(cm)埋深限差(cm)h≤100±10±15h＞100±0.1h±0.15h注：上表中h为管线中心埋深值，单位为cm。1.2地下管线点测量精度地下管线点测量精度平面位置中误差（相对邻近平面控制点）高程测量中误差（相对邻近高程控制点）±5cm±3cm1.3地下管线图测绘精度实际管线的线位与邻近的地上建筑物、构筑物及相邻管线的间距中误差不应大于图上±0.5mm。2.地下管线调查地下管线调查应在地下管线现况调绘图所标示各类地下管线位置的基础上，通过对所出露的地下管线及附属设施按下表的调查项目要求详细核查地下管线及其附属物的各属性，做好记录和量测。管线类型埋深断面电材保构附传输物体埋权缆根数质护材料筑物属物设年代属单位外顶内底管径宽ⅹ高压力流向电压给水△△△△△△△排水△△△△△△△△△燃气△△△△△△△△电力直埋△△△△△△△△△沟道△△△△△△△△△△通讯直埋△△△△△△△△管块△△△△△△△△△热力△△△△△△△△△△工业管道△△△△△△△△注：表中“△”为调查项目。2.1管线点埋深测量的具体要求1）管线点埋深宜采用经检验的钢尺直接开井量测，不能用钢尺直接量测时，应采用L尺在地面进行量测，L尺的长轴方向应保持与地面线垂直，读数时应在地面拉水平线，水平线与L尺长轴方向的交点即为读数起始位置；2）管线点深度的计量单位为，读数时精确到小数点后两位。埋深位置应为阀门与主管接合处；3）当检查井被掩埋物、淤泥等覆盖（包括给水管线的阀门手孔、煤气管线的抽水缸等），不能直接量测埋深时，应采用仪器探测、打样洞等方法查明地下管线的埋深。4）偏距量测宜用十字形井中器套卡在打开井盖的井口上，十字交叉点即为井口中心，交叉点挂钩悬一垂球，用尺量出垂球至管道中心线的水平垂距，即为偏距。2.2管线规格测量的具体要求1）管线规格用钢卷尺下井量测。电缆管块或管组的计量单位用表示。2）圆形断面量测其内径；排水管沟量测矩形断面内壁的宽和高；电缆沟道量测沟道断面内壁的宽和高；电缆管块或电缆管组量测其外包尺寸的宽和高；地下综合管廊（沟）量测矩形断面内壁的宽和高；直埋电缆的管线规格用条数表示；3）量测结果应与地下管线现状调绘图进行对照，当两者不一致时，应以实地量测内容为准；4）同一规格的地下管线其管线规格记录应统一。5）地下管道和以管块、管组形式埋设的电力、电信电缆应查明管道或管块、套管的材质。材质的记录应采用中文全称。6）埋设于地下管沟或管组、管块中的电力或电信电缆，宜查明电缆的根数或管组、管块孔数。2.3应当查明的建（构）筑物和管线点明显管线点和新建管线点应按下表所示内容查明管线上的建（构）筑物和管线点。地下管线探查查明与测注的项目管线种类地面建（构）筑物管线点量注项目测注高程位置特征点附属物给水水源、净化池、泵站、水塔、水池、取水构筑物弯头、三通、四通、变径点、直线点、管堵阀门、消防栓、检修井、水表管径、材质管顶及地面高程雨水污水化粪池、泵站、暗沟、地面出口、出口闸进出水口、交叉口井、转折点井、预留口各种窨井、排水装置管径（断面尺寸）、流向、埋深、材质管底、方沟底及地面高程、流向电力变电室、配电房、地沟、高压线杆弯头、分支、电力沟、直线点变压器、塔、各种检井、路灯、上杆电压、材质、断面尺寸、电缆条数管顶（沟底）及地面高程通讯控制室、差转台、发射塔、放大器、槽道直通、分支、直线点、弯头接线箱、各种检查井、电话亭、上杆芯线材质、保护材质、总孔数/已用孔数管块（缆）顶及地面高程煤气煤气站、调压阀、储气柜、地沟弯头、三通、预留口、四通、直线点排气装置、各种检查井、阀门管径、材质、压力管顶及地面高程工业管道锅炉房、动力站、冷却塔、支架弯头、三通、四通、直线点排液、排污装置、各种检修井、阀门管径、材质、载体、名称、压力管顶及地面高程热力锅炉房、换热站弯头、三通、四各种检修井、阀管径、材质、管顶及地通、直线点门压力面高程2.4实地调查中对特殊情况的处理1）压力井、沉井、电力、电信...
