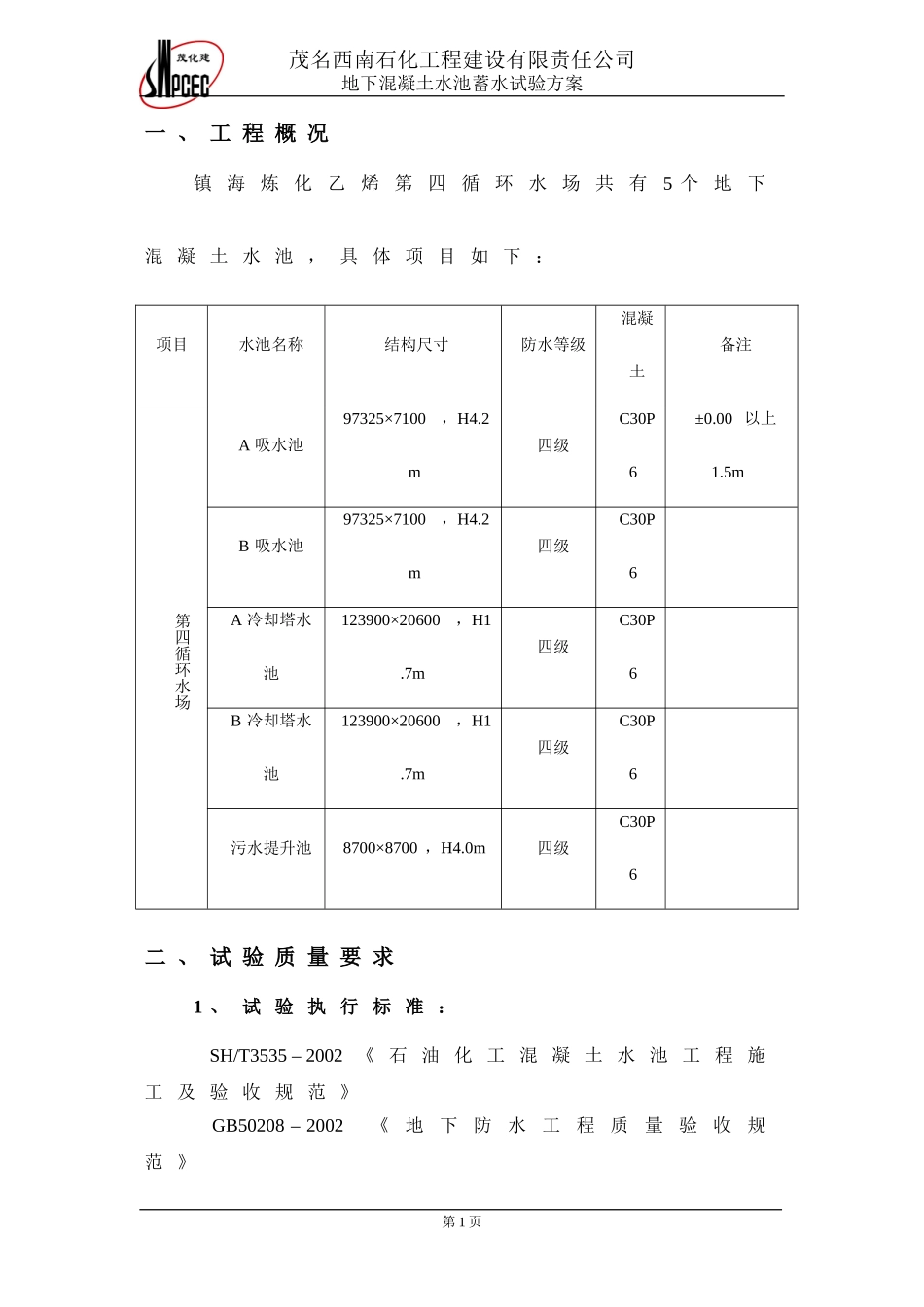

中国石化镇海炼化100万吨/年乙烯工程乙烯第四循环水场地下混凝土水池蓄水试验方案编制:审核:批准:茂名西南石化工程建设有限责任公司镇海炼化工程项目部2009年4月1施工方案版本:第1版目次一、工程概况.........................................................................................................1二、试验质量要求.................................................................................................1三、试验方案.........................................................................................................2茂名西南石化工程建设有限责任公司地下混凝土水池蓄水试验方案一、工程概况镇海炼化乙烯第四循环水场共有5个地下混凝土水池,具体项目如下:项目水池名称结构尺寸防水等级混凝土备注第四循环水场A吸水池97325×7100,H4.2m四级C30P6±0.00以上1.5mB吸水池97325×7100,H4.2m四级C30P6A冷却塔水池123900×20600,H1.7m四级C30P6B冷却塔水池123900×20600,H1.7m四级C30P6污水提升池8700×8700,H4.0m四级C30P6二、试验质量要求1、试验执行标准:SH/T3535–2002《石油化工混凝土水池工程施工及验收规范》GB50208–2002《地下防水工程质量验收规范》第1页茂名西南石化工程建设有限责任公司地下混凝土水池蓄水试验方案2、防水质量要求2.1各类防水等级的质量标准1级:不允许渗水,结构表面无湿渍。2级:不允许漏水,结构表面可有少量湿渍,湿渍总面积不大于总防水面积的6‰,单个湿渍面积不大于0.2m2,任意100m2防水面积不超过4处。3级:有少量漏水点,不得有线流和漏泥砂,单个湿渍面积不大于0.3m2,整个水池平均漏水量小于0.5L/d,任意100m2防水面积不超过7处。4级:有漏水点,不得有线流和漏泥砂。整个水池平均漏水量小于2L/d。2.2质量标准的描述和标识符号术语定义标识符号湿渍地下混凝土结构背水面,呈现明显色泽变化的潮湿斑#渗水水从地下混凝土结构对衬砌内表面渗出,在背水的墙壁上可观察到明显的流挂水膜范围○水珠悬垂在地下混凝土结构衬砌背水顶板(拱顶)的水珠,其滴落间隔时间超过1min称水珠现象◇滴漏地下混凝土结构衬砌背水顶板渗漏水的滴落速度,每min至少1▼第2页茂名西南石化工程建设有限责任公司地下混凝土水池蓄水试验方案滴,称为滴漏现象线漏指渗漏成线或喷水现象↓3、对试验规范执行的说明按照SH/T3535第6条6.1C)要求,在蓄水试验前不得进行回填施工。但乙烯工程所处位置为软土地基,而且地下水位高,在回填土方前进行蓄水试验存在困难,因为地下水池均按深基施工,设有围护桩和支撑。水池上部壁板施工时必须拆撑,拆撑以后如不回填“镇压层”将存在极大安全隐患,而且也不允许人到坑底进行池壁的渗漏检查。因此,蓄水试验拟分两步进行,即地下水位以下部分按GB50208要求,在水池内部进行渗漏检查;地下水位以上部分执行SH/T3535规定,进行蓄水试验。三、试验方案1、池底和地下水位以下池壁部分试验1.1试验方法:检查池壁(地下水水位以下)和底板渗水情况。采用渗漏水调查与测量方法(按GB50208附录C要求)。1.2试验要求(1)水池池壁施工到拆撑前,按GB50208现浇结构要求,进行外观检查,如有质量缺陷应按要求进行处理,达到现浇结构外观的质量标准。(2)池外壁按设计要求进行防腐防水层第3页茂名西南石化工程建设有限责任公司地下混凝土水池蓄水试验方案施工,之后进行土方回填,回填高度在地下水位以下0.2m处(约相当于相对标高-1.0m,污水提升池、吸水池、塔下池回填至放大脚面,即底板面)。(3)试水前,绘制“背水内表面的结构工程展开图”。(4)必须在“背水内表面的结构工程展开图”上详细标识:1)在工程自检时发现的裂缝,并表明位置、宽度、长度和渗漏现象;2)经修补、堵漏的渗漏水部位;3)防水等级标准允许的渗漏现象位置。(5)检测方法1)湿渍的检测方法:检查人员用干手触摸湿斑,无水分浸润感觉。用吸墨纸或报纸贴附,纸不变颜色。检查时,要用粉笔勾划出湿渍范围,然后用钢尺测量高度和宽度,计算面积,标示在“展开图”上。2)渗水的检测方法:检查人员用干手触摸可感...
