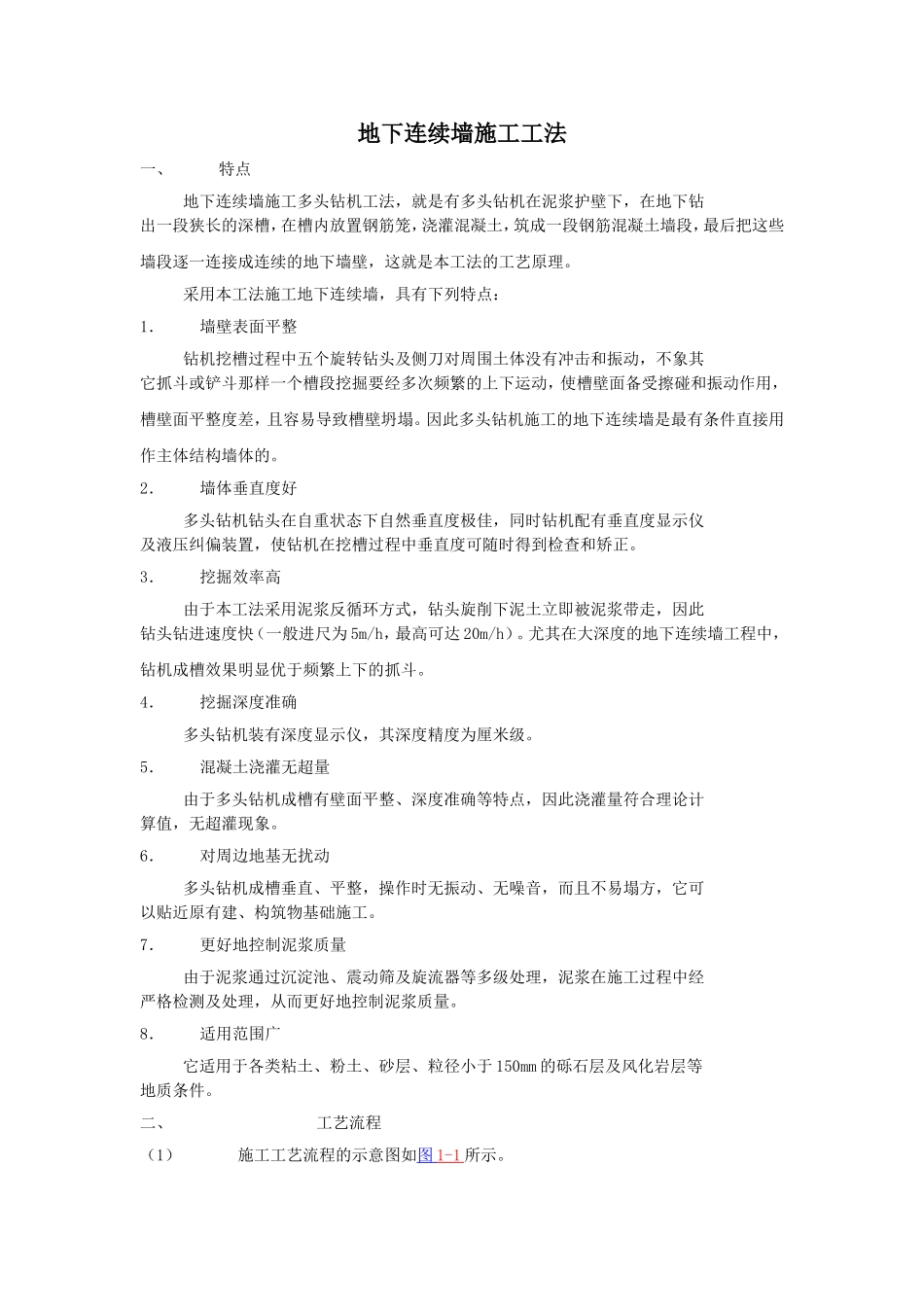

地下连续墙施工工法一、特点地下连续墙施工多头钻机工法，就是有多头钻机在泥浆护壁下，在地下钻出一段狭长的深槽，在槽内放置钢筋笼，浇灌混凝土，筑成一段钢筋混凝土墙段，最后把这些墙段逐一连接成连续的地下墙壁，这就是本工法的工艺原理。采用本工法施工地下连续墙，具有下列特点：1．墙壁表面平整钻机挖槽过程中五个旋转钻头及侧刀对周围土体没有冲击和振动，不象其它抓斗或铲斗那样一个槽段挖掘要经多次频繁的上下运动，使槽壁面备受擦碰和振动作用，槽壁面平整度差，且容易导致槽壁坍塌。因此多头钻机施工的地下连续墙是最有条件直接用作主体结构墙体的。2．墙体垂直度好多头钻机钻头在自重状态下自然垂直度极佳，同时钻机配有垂直度显示仪及液压纠偏装置，使钻机在挖槽过程中垂直度可随时得到检查和矫正。3．挖掘效率高由于本工法采用泥浆反循环方式，钻头旋削下泥土立即被泥浆带走，因此钻头钻进速度快（一般进尺为5m/h，最高可达20m/h）。尤其在大深度的地下连续墙工程中，钻机成槽效果明显优于频繁上下的抓斗。4．挖掘深度准确多头钻机装有深度显示仪，其深度精度为厘米级。5．混凝土浇灌无超量由于多头钻机成槽有壁面平整、深度准确等特点，因此浇灌量符合理论计算值，无超灌现象。6．对周边地基无扰动多头钻机成槽垂直、平整，操作时无振动、无噪音，而且不易塌方，它可以贴近原有建、构筑物基础施工。7．更好地控制泥浆质量由于泥浆通过沉淀池、震动筛及旋流器等多级处理，泥浆在施工过程中经严格检测及处理，从而更好地控制泥浆质量。8．适用范围广它适用于各类粘土、粉土、砂层、粒径小于150mm的砾石层及风化岩层等地质条件。二、工艺流程（1）施工工艺流程的示意图如图1-1所示。（2）施工工艺流程如图1-2所示。（3）流程框图中第1~8表示一个槽段施工中的各个工序流程，各槽段以次周而复始。（4）槽段挖掘应根据槽段平面划分图合理安排成槽作业顺序，不论是按“顺槽法”还是“跳槽法”，安排成槽作业顺序，都应力求使钻机在施钻时二侧有相同的邻界条件。（5）为了减少墙体接头，加快施工速度，尽可能采用较大长度的槽段（如三幅式），此时宜采用“跳槽法”安排作业顺序。“跳槽法”施工时，槽段及各幅施钻顺序安排（以三幅式为例）如图1-3所示。（6）在采用“跳槽法”施工时，其后继槽段施工时没有“放接头管”和“拔接头管”工序。三、施工要点1．大临设施（1）要有足够电源，以满足钻机、泥浆处理设备、钢筋加工、焊接机械施工机械用电要求。（2）要有足够自来水水源，一般有φ75mm～φ100mm水管通往现场即可。（3）要有畅通的道路，以满足施工车辆通行要求。现场道路尽可能采用混凝土路面，并与导墙相接，以减少车辆荷载及振动对槽壁影响，同时防止现场排水渗水导墙背部而造成导墙下土体塌陷及滑移。（4）组织好现场排水。一般应在场地四周设置排水沟和积水井，将场地排水有组织地排入附近下水道或排除场外。（5）泥浆池（箱）设施容量设计原则：1）新浆储备V1=V0（最大槽段容积）。2）泥浆再生循环池容量V2=1.5V0。3）废浆池容量V3≥4m×S（最大槽段平面面积）。4）泥浆池（箱）总容量V≥V1+V2+V3。（6）泥浆池一般可砌筑半地下室式砖池（结构示意见图1-4所示），池内可根据不同功能分隔成若干格，各格之间应有可控贯通口。（7）震动筛、旋流器处理后废浆排入废浆池内。震动筛排出土渣可直接装车拉走，也可临时倾入积泥坑，以待集中拉运至废弃场。2．导墙工程（1）导墙结构选择：根据多头钻机荷载分布特点，导墙一般采用现浇钢筋混凝土，深度1.5m（可根据土质情况调整）。常用导墙结构型式主要有“L”型及倒“L”型（如图1-5所示）。严密不宜漏浆，宜优先采用。（2）导墙顶部须高于地面100mm以上。（3）导墙必须筑于坚实的地基上，不得以杂填土等透水土层为地基。（4）导墙背部若需回填，应以粘性土料分层夯实。（5）导墙拆除后，应及时进行墙间支撑，支撑间距一般1.5m，上下二道。支撑可用100mm×100mm木方，也可用单管可调式支撑（见图1-6）。（6）导墙设计时应考虑拆除方便。一般可采用导墙分段、接头设铁件连接的方法。拆除时接头连接铁件断开，即可分段...
