江苏省建筑施工图绿色设计专篇(建筑) VIP免费

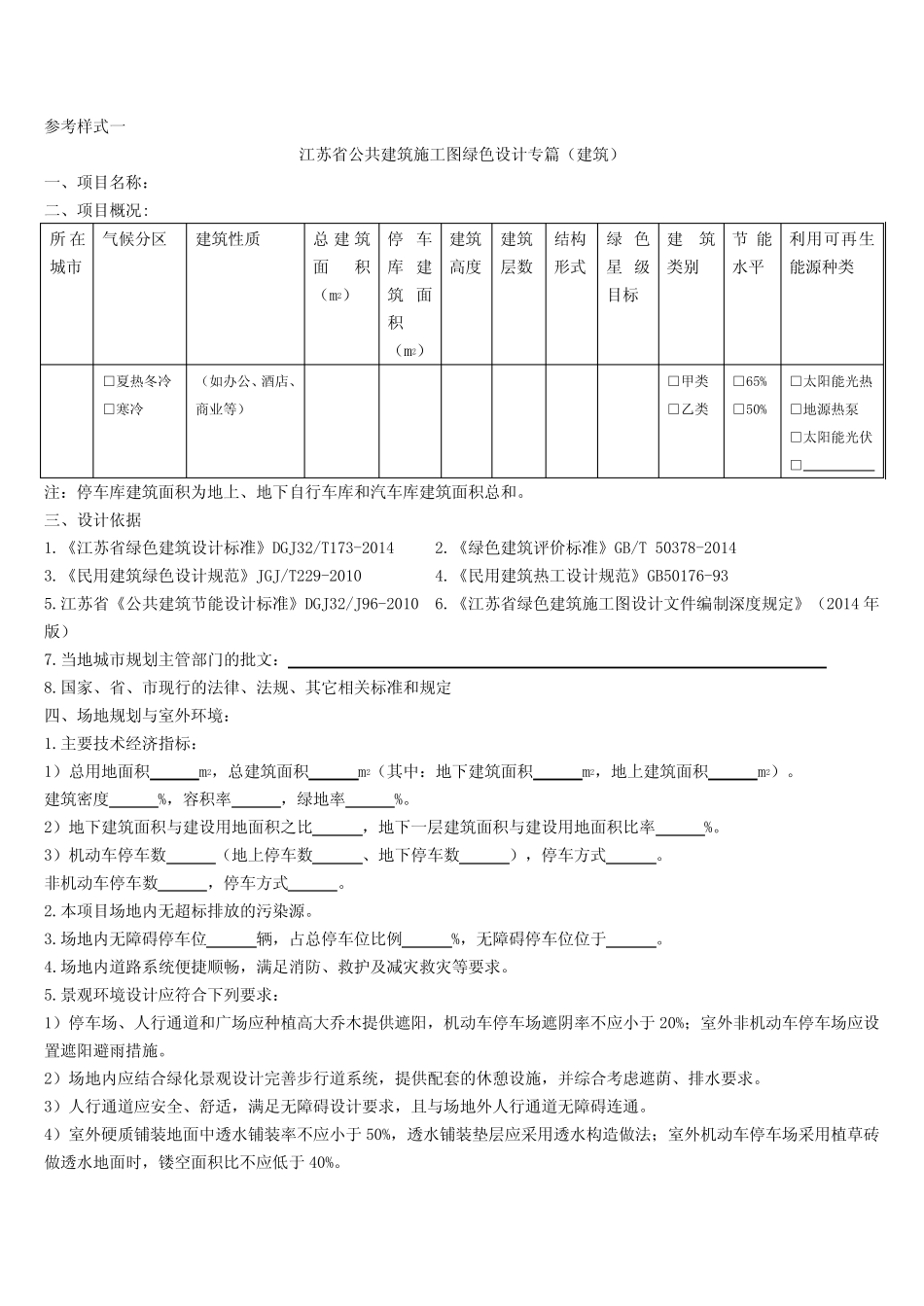

参考样式一江苏省公共建筑施工图绿色设计专篇（建筑）一、项目名称：二、项目概况:所在城市气候分区建筑性质总建筑面积（m2）停车库建筑面积（m2）建筑高度建筑层数结构形式绿色星级目标建筑类别节能水平利用可再生能源种类□夏热冬冷□寒冷（如办公、酒店、商业等）□甲类□乙类□65%□50%□太阳能光热□地源热泵□太阳能光伏□注：停车库建筑面积为地上、地下自行车库和汽车库建筑面积总和。三、设计依据1.《江苏省绿色建筑设计标准》DGJ32/T173-20142.《绿色建筑评价标准》GB/T50378-20143.《民用建筑绿色设计规范》JGJ/T229-20104.《民用建筑热工设计规范》GB50176-935.江苏省《公共建筑节能设计标准》DGJ32/J96-20106.《江苏省绿色建筑施工图设计文件编制深度规定》（2014年版）7.当地城市规划主管部门的批文：8.国家、省、市现行的法律、法规、其它相关标准和规定四、场地规划与室外环境：1.主要技术经济指标：1）总用地面积m2，总建筑面积m2（其中：地下建筑面积m2，地上建筑面积m2）。建筑密度%，容积率，绿地率%。2）地下建筑面积与建设用地面积之比，地下一层建筑面积与建设用地面积比率%。3）机动车停车数（地上停车数、地下停车数），停车方式。非机动车停车数，停车方式。2.本项目场地内无超标排放的污染源。3.场地内无障碍停车位辆，占总停车位比例%，无障碍停车位位于。4.场地内道路系统便捷顺畅，满足消防、救护及减灾救灾等要求。5.景观环境设计应符合下列要求：1）停车场、人行通道和广场应种植高大乔木提供遮阳，机动车停车场遮阴率不应小于20%；室外非机动车停车场应设置遮阳避雨措施。2）场地内应结合绿化景观设计完善步行道系统，提供配套的休憩设施，并综合考虑遮荫、排水要求。3）人行通道应安全、舒适，满足无障碍设计要求，且与场地外人行通道无障碍连通。4）室外硬质铺装地面中透水铺装率不应小于50%，透水铺装垫层应采用透水构造做法；室外机动车停车场采用植草砖做透水地面时，镂空面积比不应低于40%。5）景观绿地设计应以乡土植物开发利用为主，兼顾引种，丰富城市绿地系统树种多样性，本地植物种数不宜低于70%。6）根据植物的生态习性进行多种植物的合理配植；种植应当适应当地气候和土壤条件的植物，采用乔、灌、草结合的复层绿化；绿化用地内绿化覆盖率应大于70%。五、建筑设计与室内环境：1.主要功能空间的外墙、隔墙、楼板和门窗的隔声性能：房间名称构件名称空气声隔声性能楼板撞击声隔声性能主要隔声材料及构造设计值（dB）标准限值（dB）设计值（dB）标准限值（dB）外墙隔墙楼板外门窗2.主要房间室内允许的噪声等级符合《民用建筑隔声设计规范》GB50118-2010的要求。3.项目应进行专项声学设计的空间：（如观众厅、大型会议室、多功能厅等）4.本项目产生较大噪声的设备机房（如水泵房、风机房、电梯机房、空调机房等）未与有安静要求的空间相邻布置，有振动的设备基础釆取了减振措施，做法详：5.本项目根据《民用建筑工程室内环境污染控制规范》GB50325-2010（2013年版）为□Ⅰ□Ⅱ类民用建筑工程。建筑材料及装修材料应符合现行《民用建筑工程室内环境污染控制规范》GB50325-2010（2013年版）的相关规定。室内空气中甲醛、苯、氨、氡和TV0C五类空气污染物应满足下列要求：污染物名称Ⅰ类民用建筑工程的限值Ⅱ类民用建筑工程的限值备注甲醛（mg/m3）≤0.08≤0.10苯（mg/m3）≤0.09≤0.09氨（mg/m3）≤0.20≤0.20氡（Bq/m3）≤200≤400TVOC（mg/m3）≤0.50≤0.606.本项目吸烟室、复印室、打印室、垃圾间、清洁间等产生异味或污染物的房间均设有封闭的隔墙或门形成独立空间。7.本项目厨房、暗卫生间均设有专用烟气道，详见图纸：，汽车库排风口设置详见图纸：。8.建筑装饰装修设计时，不得破坏建筑结构主体。9.建筑材料的选用符合国家和江苏省的相关规定，未采用限制、禁止使用和淘汰的的建筑材料。六、建筑节能：1.基本情况：气候分区建筑类别节能水平体形系数建筑面积（m2）空调形式集中采暖空调面积利用可再生能源种类节能计算方法节能计算软件□甲类□乙类□65%□50%□集中□分体□规定指标□性能性指标2.建筑物围护结构热工性能（详表1、...
