地下燃气管线保护方案VIP专享VIP免费

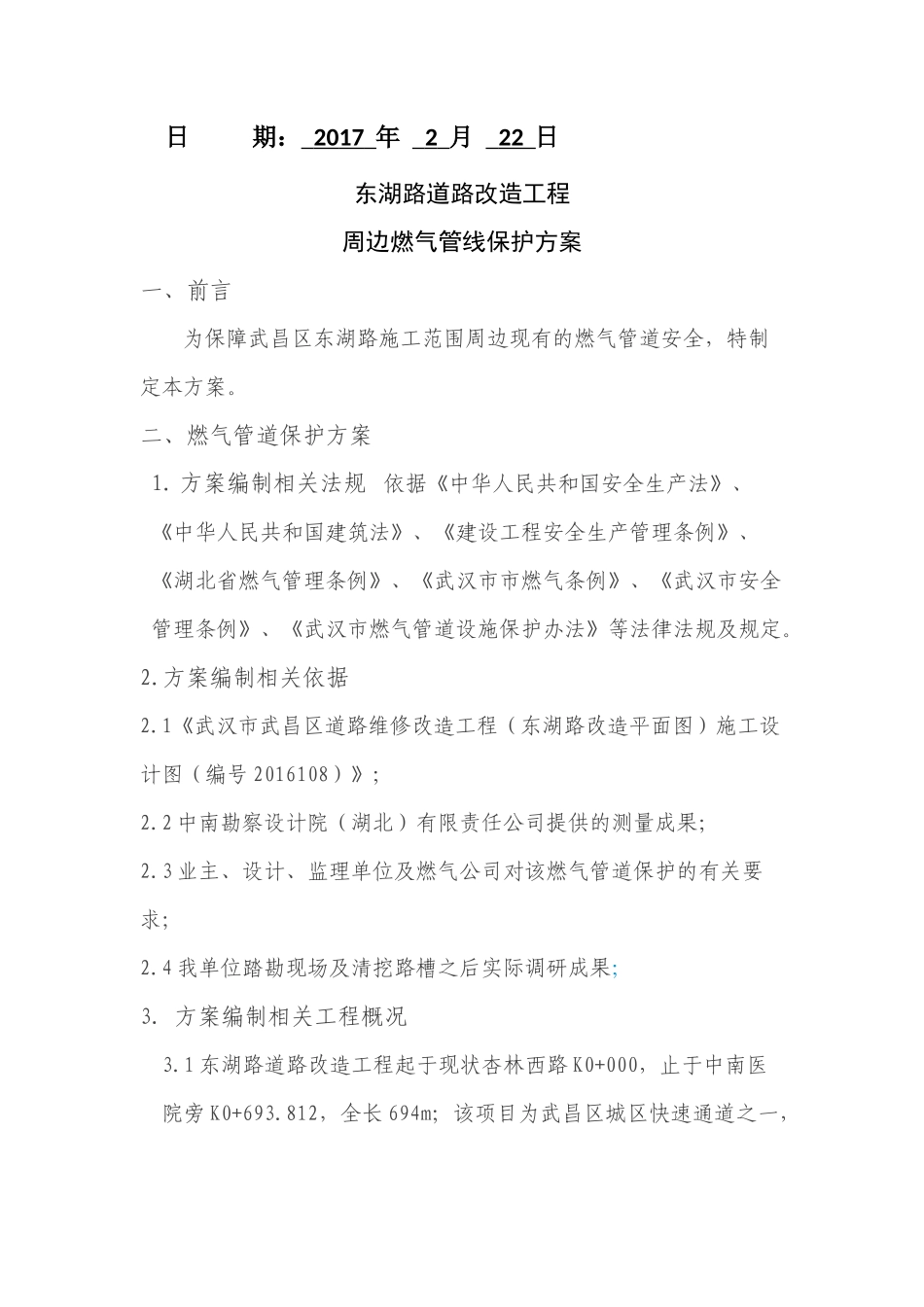

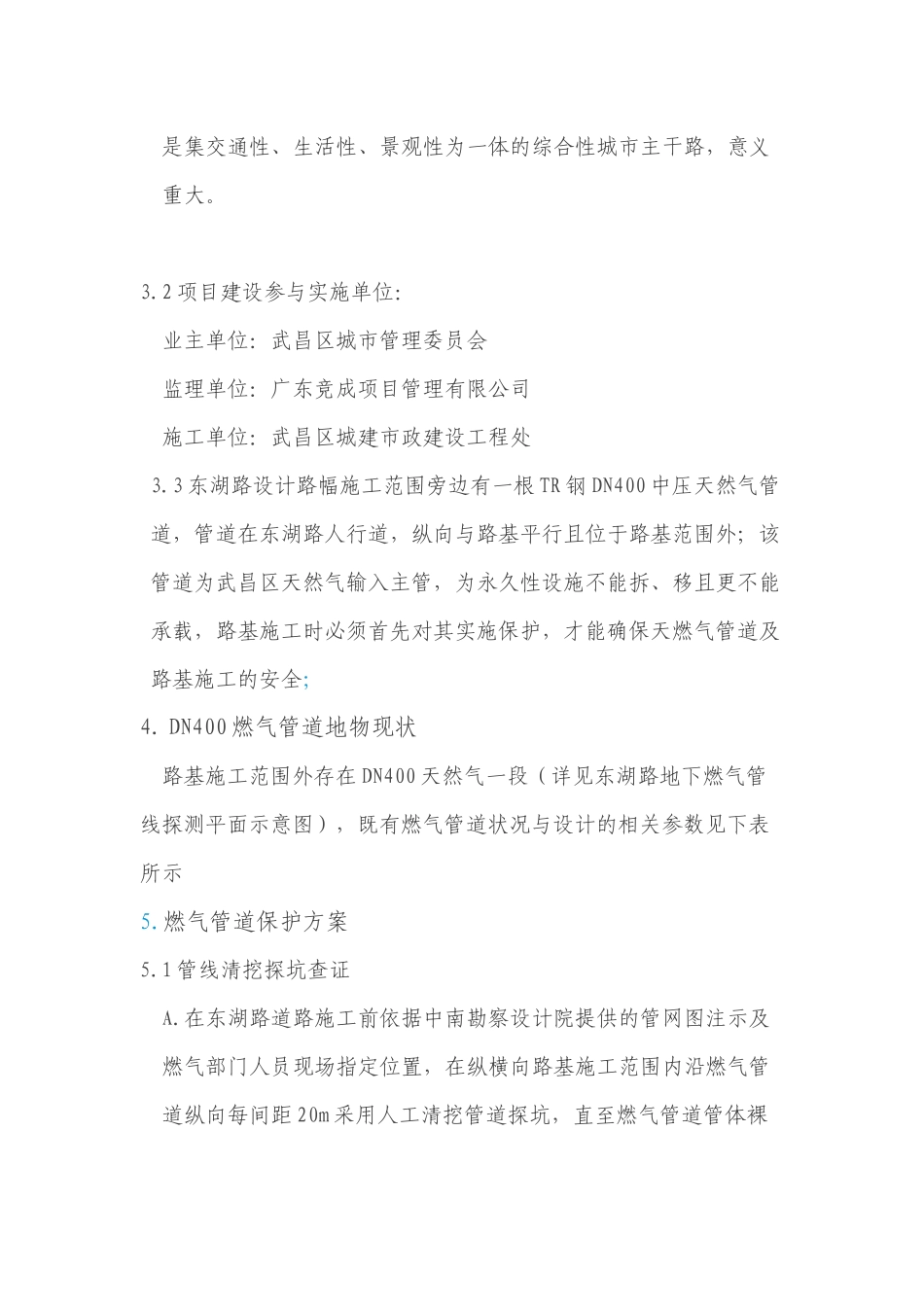

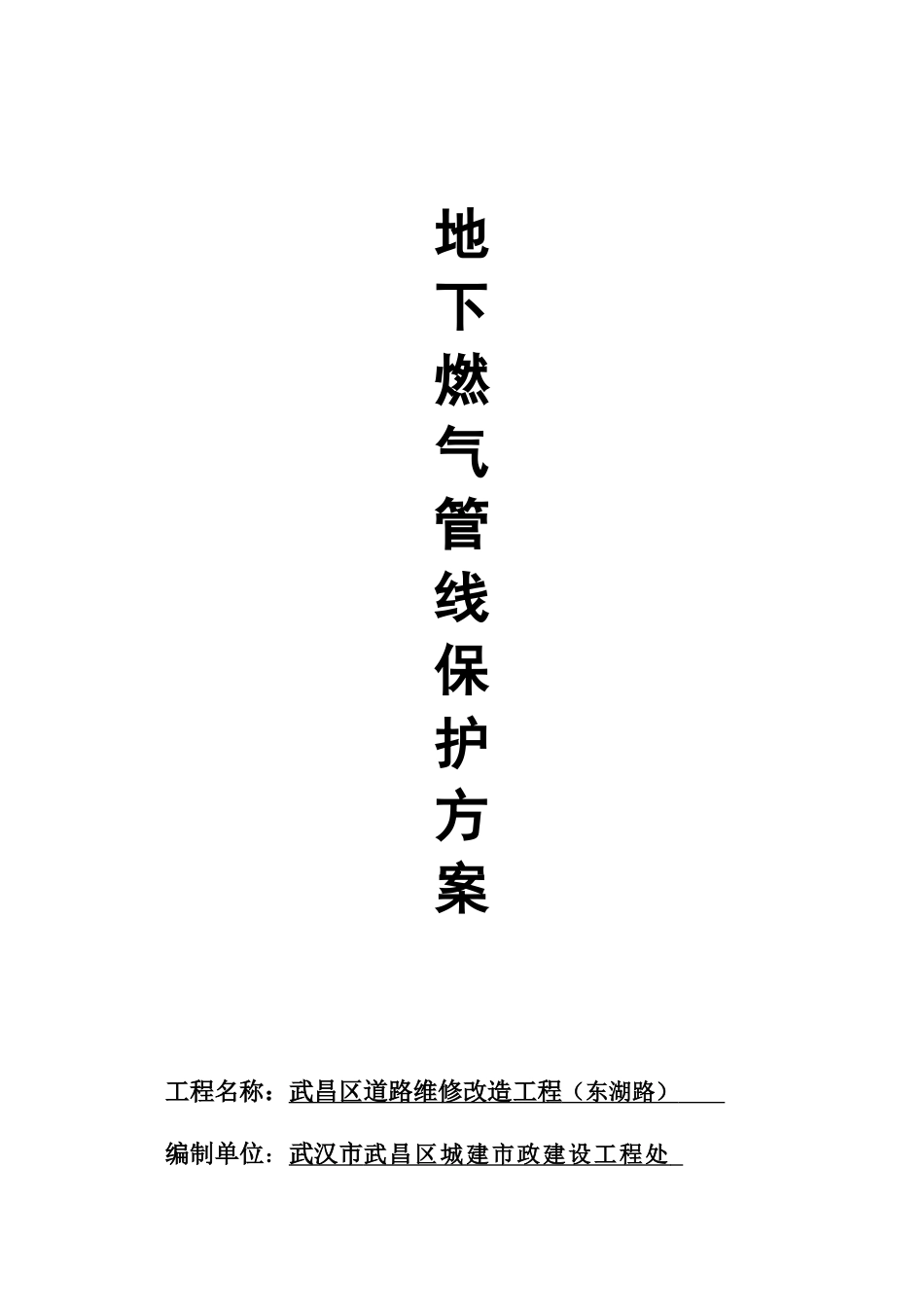

地下燃气管线保护方案工程名称：武昌区道路维修改造工程（东湖路）编制单位：武汉市武昌区城建市政建设工程处日期：2017年2月22日东湖路道路改造工程周边燃气管线保护方案一、前言为保障武昌区东湖路施工范围周边现有的燃气管道安全，特制定本方案。二、燃气管道保护方案1.方案编制相关法规依据《中华人民共和国安全生产法》、《中华人民共和国建筑法》、《建设工程安全生产管理条例》、《湖北省燃气管理条例》、《武汉市市燃气条例》、《武汉市安全管理条例》、《武汉市燃气管道设施保护办法》等法律法规及规定。2.方案编制相关依据2.1《武汉市武昌区道路维修改造工程（东湖路改造平面图）施工设计图（编号2016108）》；2.2中南勘察设计院（湖北）有限责任公司提供的测量成果；2.3业主、设计、监理单位及燃气公司对该燃气管道保护的有关要求；2.4我单位踏勘现场及清挖路槽之后实际调研成果；3.方案编制相关工程概况3.1东湖路道路改造工程起于现状杏林西路K0+000，止于中南医院旁K0+693.812，全长694m；该项目为武昌区城区快速通道之一，是集交通性、生活性、景观性为一体的综合性城市主干路，意义重大。3.2项目建设参与实施单位：业主单位：武昌区城市管理委员会监理单位：广东竞成项目管理有限公司施工单位：武昌区城建市政建设工程处3.3东湖路设计路幅施工范围旁边有一根TR钢DN400中压天然气管道，管道在东湖路人行道，纵向与路基平行且位于路基范围外；该管道为武昌区天然气输入主管，为永久性设施不能拆、移且更不能承载，路基施工时必须首先对其实施保护，才能确保天燃气管道及路基施工的安全；4.DN400燃气管道地物现状路基施工范围外存在DN400天然气一段（详见东湖路地下燃气管线探测平面示意图），既有燃气管道状况与设计的相关参数见下表所示5.燃气管道保护方案5.1管线清挖探坑查证A.在东湖路道路施工前依据中南勘察设计院提供的管网图注示及燃气部门人员现场指定位置，在纵横向路基施工范围内沿燃气管道纵向每间距20m采用人工清挖管道探坑，直至燃气管道管体裸露并分别记录各探坑点的里程桩号、管道走向、管顶高程、覆土深度以及其土质情况。5.2燃气管保护方法:A.对位于路基范围内的燃气管道依据本方案对其管体实施保护的施工；B.在燃气管道保护的砼板体浇捣完成未能达到足以承载的状况下，严禁各类载重车辆及施工机械设备行驶于管道保护区域；C.排水工程沟槽开挖时，先测量放样横穿路幅范围的燃气管道位置，此处设置彩旗标牌明示，开挖后严格按照本方案进行保护，架空部分采用钢管脚手架支撑。6.安全保障措施6.1燃气管线保护管理措施A.建立组织体系，运用科学的管理手段、方法、做好管线保护工作，处理施工中管线事故;B.建立管线教育制度，加强施工人员对管线认识;C.实施管线交底制度;D.制定管线保护措施。6.2管线保护及协调措施A.详细阅读、熟悉掌握设计、建设单位提供的地下管线图纸资料，在工程实施前召开由各管线单位参加的施工配合会议，进一步收集管线资料，在此基础上对施工范围内的地下管线开挖必要的探坑，开挖探坑时通知管线单位及监理单位人员到场监护，核对查清地下管线的确切位置（含标高、埋深、走向、规格、容量、用途、性质、完好程度等）并做好记录；B.工程实施前将施工现场地下管线的详细情况及制定的管线保护措施，对所有参与施工的管理人员、作业人员进行详细安全交底，随即填写《管线交底卡》，建立“保护公用事业管线责任制”，明确各级人员的责任；C.机械开挖接近原有管线时均改用人工开挖，但仍应控制进展速度，杜绝野蛮施工在进行沟槽开挖至天燃气管道安全范围时，采用人工挖方至燃气管进行准确标注，在采用人工挖方确保对管道的安全保护；D.施工员在进场后经常教育工人，重视对地下设施的保护，发现不明的管线，不得由工人擅自处理决定，会同业主、监理单位及产权单位负责人共同确定，方能决定具体操作方案；E.在施工过程中须采取保护措施的应提前准备材料并制定周密的保护方案；F.对参与本工程施工的全体职工进行保护公用事业重要性及损害公用管线危害性的宣传教育，组织职工学习管线管理部门颁布的文件并要求职工在施工中严格遵守有关文件...
