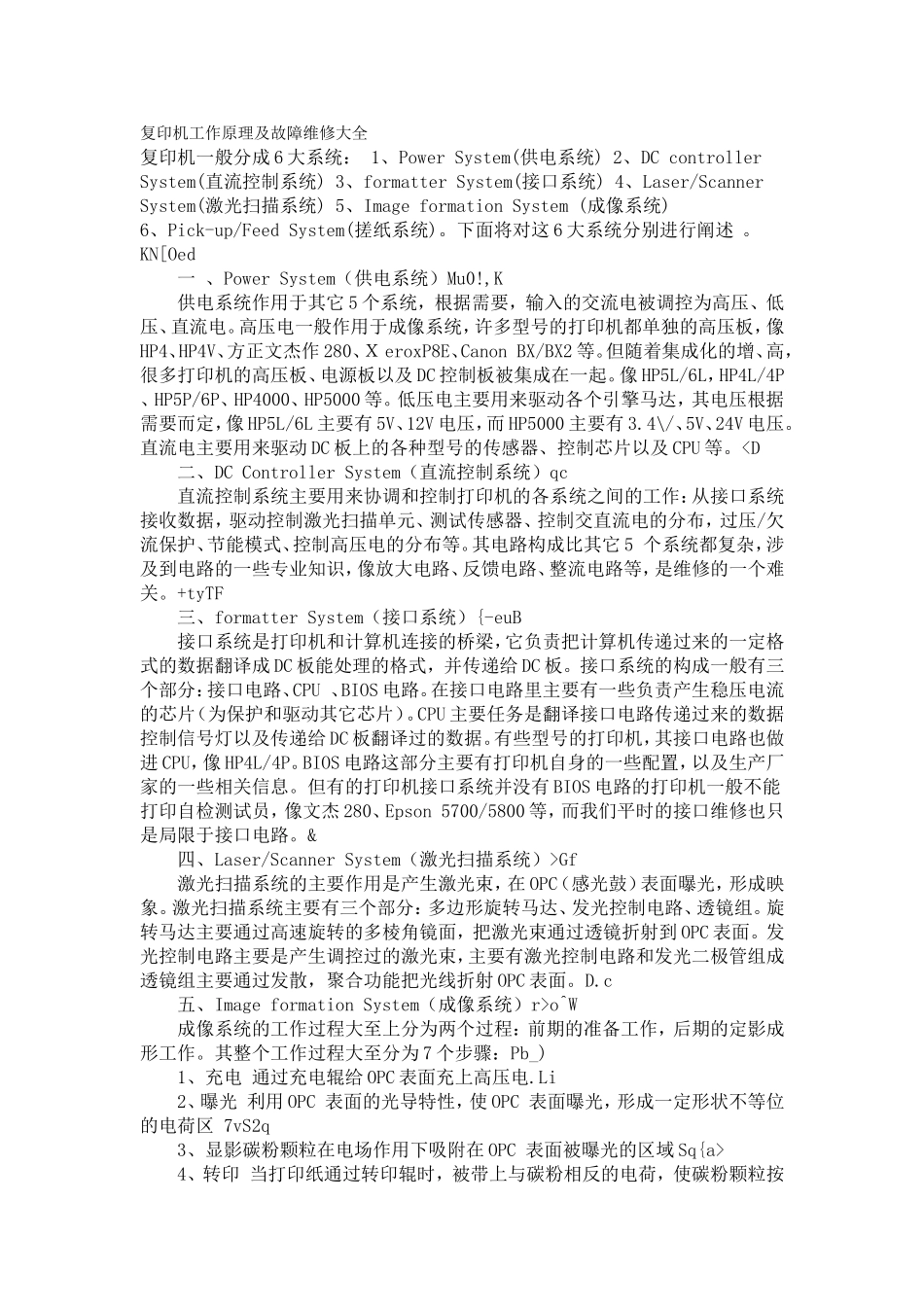

复印机工作原理及故障维修大全复印机一般分成6大系统：1、PowerSystem(供电系统)2、DCcontrollerSystem(直流控制系统)3、formatterSystem(接口系统)4、Laser/ScannerSystem(激光扫描系统)5、ImageformationSystem(成像系统)6、Pick-up/FeedSystem(搓纸系统)
下面将对这6大系统分别进行阐述
KN[Oed一、PowerSystem（供电系统）Mu0
,K供电系统作用于其它5个系统，根据需要，输入的交流电被调控为高压、低压、直流电
高压电一般作用于成像系统，许多型号的打印机都单独的高压板，像HP4、HP4V、方正文杰作280、ＸeroxP8E、CanonBX/BX2等
但随着集成化的增、高，很多打印机的高压板、电源板以及DC控制板被集成在一起
像HP5L/6L，HP4L/4P、HP5P/6P、HP4000、HP5000等
低压电主要用来驱动各个引擎马达，其电压根据需要而定，像HP5L/6L主要有5V、12V电压，而HP5000主要有3
4\/、5V、24V电压
直流电主要用来驱动DC板上的各种型号的传感器、控制芯片以及CPU等
Gf激光扫描系统的主要作用是产生激光束，在OPC（感光鼓）表面曝光，形成映象
激光扫描系统主要有三个部分：多边形旋转马达、发光控制电路、透镜组
旋转马达主要通过高速旋转的多棱角镜面，把激光束通过透镜折射到OPC表面
发光控制电路主要是产生调控过的激光束，主要有激光控制电路和发光二极管组成透镜组主要通过发散，聚合功能把光线折射OPC表面
c五、ImageformationSystem（成像系统）r>o^W成像系统的工作过程大至上分为两个过程：前期的准备工作，后期的定影成形工作
其整个工作过程大至分为7个步骤：Pb_)1、充电通过充电辊给OPC表面充上高压
