复印机课程设计VIP免费

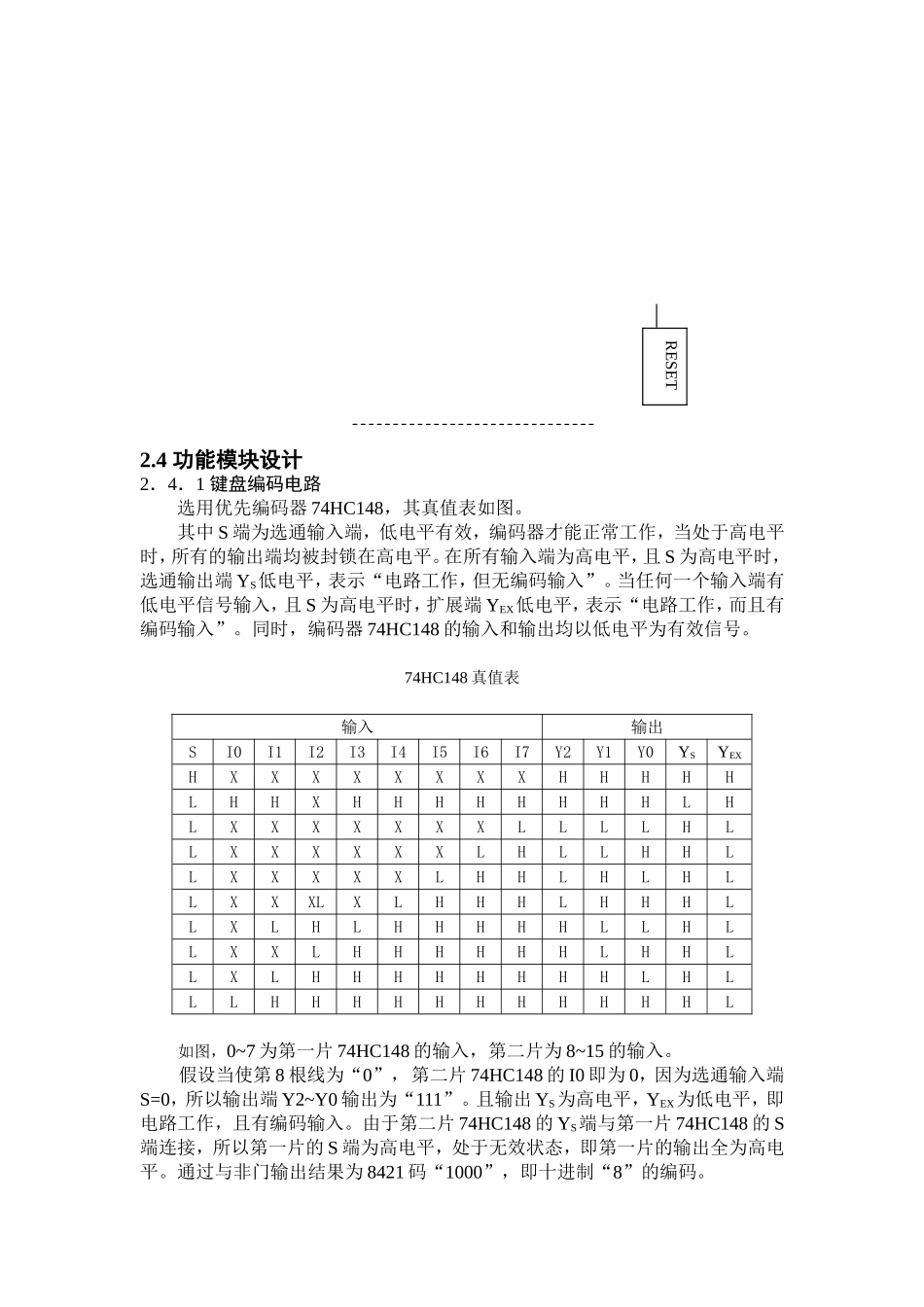

1．绪论如今，随着科学技术的发展，在社会各个领域，复印机的使用越来越普遍，日趋成为人们日常生活必需品。对它的使用愈加熟练，而对复印机的深入了解却并不为多数人所知。其实，对于不同的复印机，原理都大致相同，作为大学生，我们对复印机接触更为频繁，更应对此有所了解。在此，我们讨论常见复印机工作原理及其一般步骤。2．具体电路设计2.1设计要求1．设置复印张数。从（0~9）输入复印的张数。2．显示复印数。显示位数为3位，最大数为999。3．按运行键后，开始复印。4．显示的复印数能自动递减，每复印一张，数字显示器上减少一个数字，直至零时，复印过程结束。2.2设计指标1．指示电路电阻R=170单稳电路电阻R=2k运行电路电阻R1=R2=10k2．单稳电路电容C=0.01u2.3总体框图设计输入需复印的数字，并在数字显示器上显示对应的数目，需要编码器，译码器和数码管，这里显示器为3位，即用3个数码管。由于输入的数字有先后，第一次输入的数字在输入第二个数字时会消失，所以需要对每次输入的数字进行保存，因此，使用带锁存功能的3个寄存器。因为还需要能够区分每次输入的数字存放于哪个寄存器的判断电路，故还要采用移位寄存器。复印机每复印一张，数字显示器上的数字要减小一个，所以，还要使用减法计数器。另外，由于手动输入存在问题，加入单稳电路，每次输入数字后触发器工作，给移位寄存器可靠的脉冲使其输出三个顺序脉冲。如下图，为复印机控制电路总体框图。复印机控制电路框图七段译码器七段译码器七段译码器BCD减数器BCD减数器BCD减数器寄存器寄存器寄存器复印机键盘BCD编码器延时传感器RS&RUNQAQBQC移位寄存器2.4功能模块设计2．4．1键盘编码电路选用优先编码器74HC148，其真值表如图。其中S端为选通输入端，低电平有效，编码器才能正常工作，当处于高电平时，所有的输出端均被封锁在高电平。在所有输入端为高电平，且S为高电平时，选通输出端YS低电平，表示“电路工作，但无编码输入”。当任何一个输入端有低电平信号输入，且S为高电平时，扩展端YEX低电平，表示“电路工作，而且有编码输入”。同时，编码器74HC148的输入和输出均以低电平为有效信号。74HC148真值表输入输出SI0I1I2I3I4I5I6I7Y2Y1Y0YSYEXHXXXXXXXXHHHHHLHHXHHHHHHHHLHLXXXXXXXLLLLHLLXXXXXXLHLLHHLLXXXXXLHHLHLHLLXXXLXLHHHLHHHLLXLHLHHHHHLLHLLXXLHHHHHHLHHLLXLHHHHHHHHLHLLLHHHHHHHHHHHL如图，0~7为第一片74HC148的输入，第二片为8~15的输入。假设当使第8根线为“0”，第二片74HC148的I0即为0，因为选通输入端S=0，所以输出端Y2~Y0输出为“111”。且输出YS为高电平，YEX为低电平，即电路工作，且有编码输入。由于第二片74HC148的YS端与第一片74HC148的S端连接，所以第一片的S端为高电平，处于无效状态，即第一片的输出全为高电平。通过与非门输出结果为8421码“1000”，即十进制“8”的编码。RESET如果0~9为键盘上十进制的输入，则对应的8421码输出就是0~9的BCD码。两片编码器都不工作时，指示灯L=0，任何一片工作时，L=1。16线—4线优先编码器2．4．2寄存器采用74LS174型D触发器来寄存所有的输入的页数。因为需要在数据稳定后，才能存入寄存器，所以在按下运行键后，要经过一段时间的延时，才能将数据存入寄存器中。每次输入的数字经触发了单稳电路，使其工作实现延时后，其上升沿使移位寄存器74LS164工作，输出顺序脉冲。74LS164的输入端A,B接高电平，按键输出的脉冲经延时后再输入74LS164的CP端，QA变为1，其从0到1的跳变即上升沿就把输入的数字存入74LS174-3中，记为最高位。若再次输入数字，顺次存入触发器74LS174-2和74LS174-1中，分别记为第二位和第三位。2．4．3减法计数器控制电路74LS190为有预置数功能的同步计数器。其LD端为异步置数端，低电平有效，与时钟无关。因为在输入复印页数时，还没有按下运行键，所以JK触发器74LS112的Q端一直处于低电平0，即LD端为低电平。按下运行键后，74LS112被触发，Q端变为1，复印机启动运行，并禁止置数，此时74LS190处于计数功能，当复印脉冲到来时，74LS190计数器减1，直到为0。其RD端经与非门，将所有触发器，寄存器清零，复印机停止工作。2．4．4译码...
