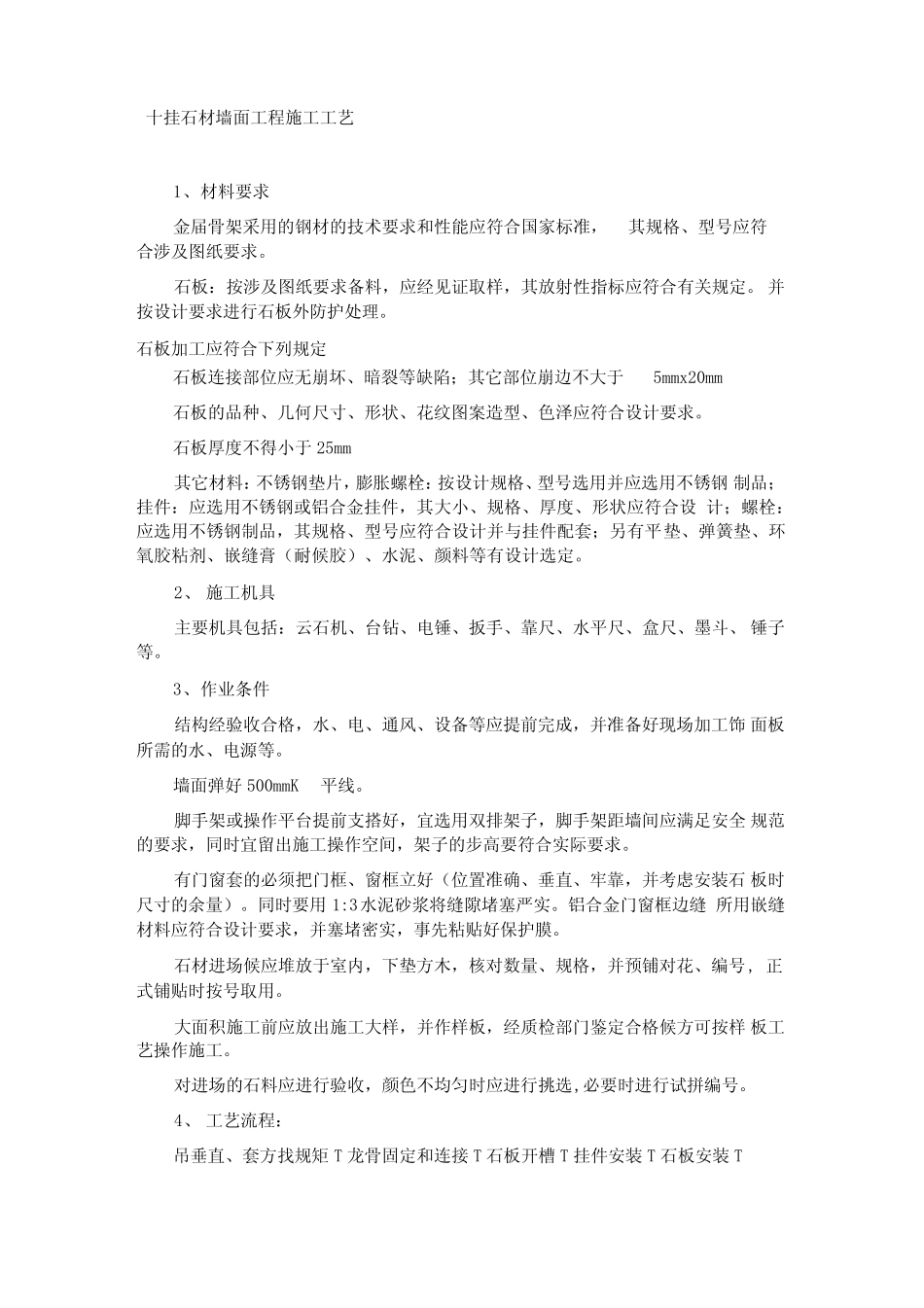

干挂石材墙面工程施工工艺_第1页
1/5

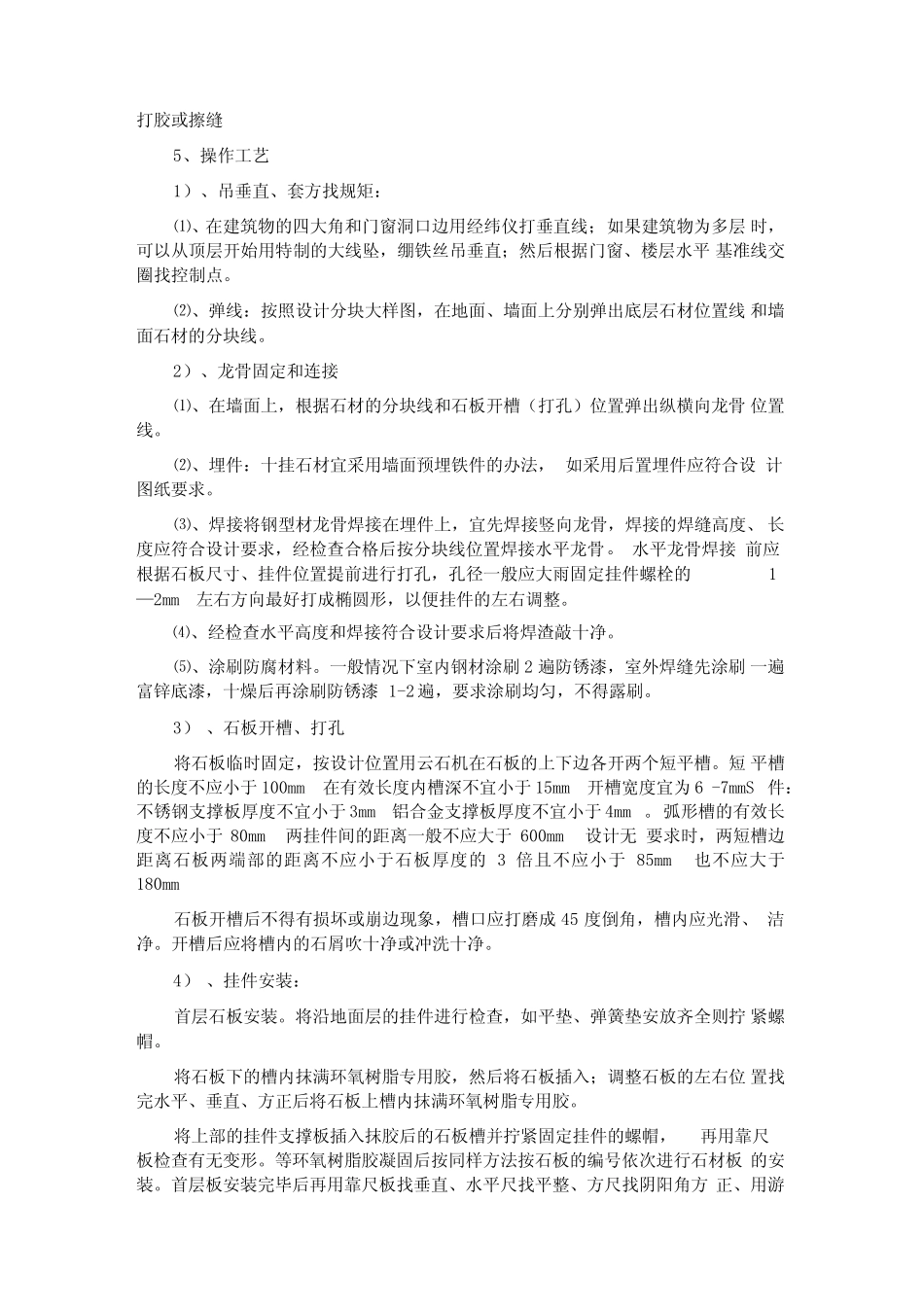

干挂石材墙面工程施工工艺_第2页
2/5

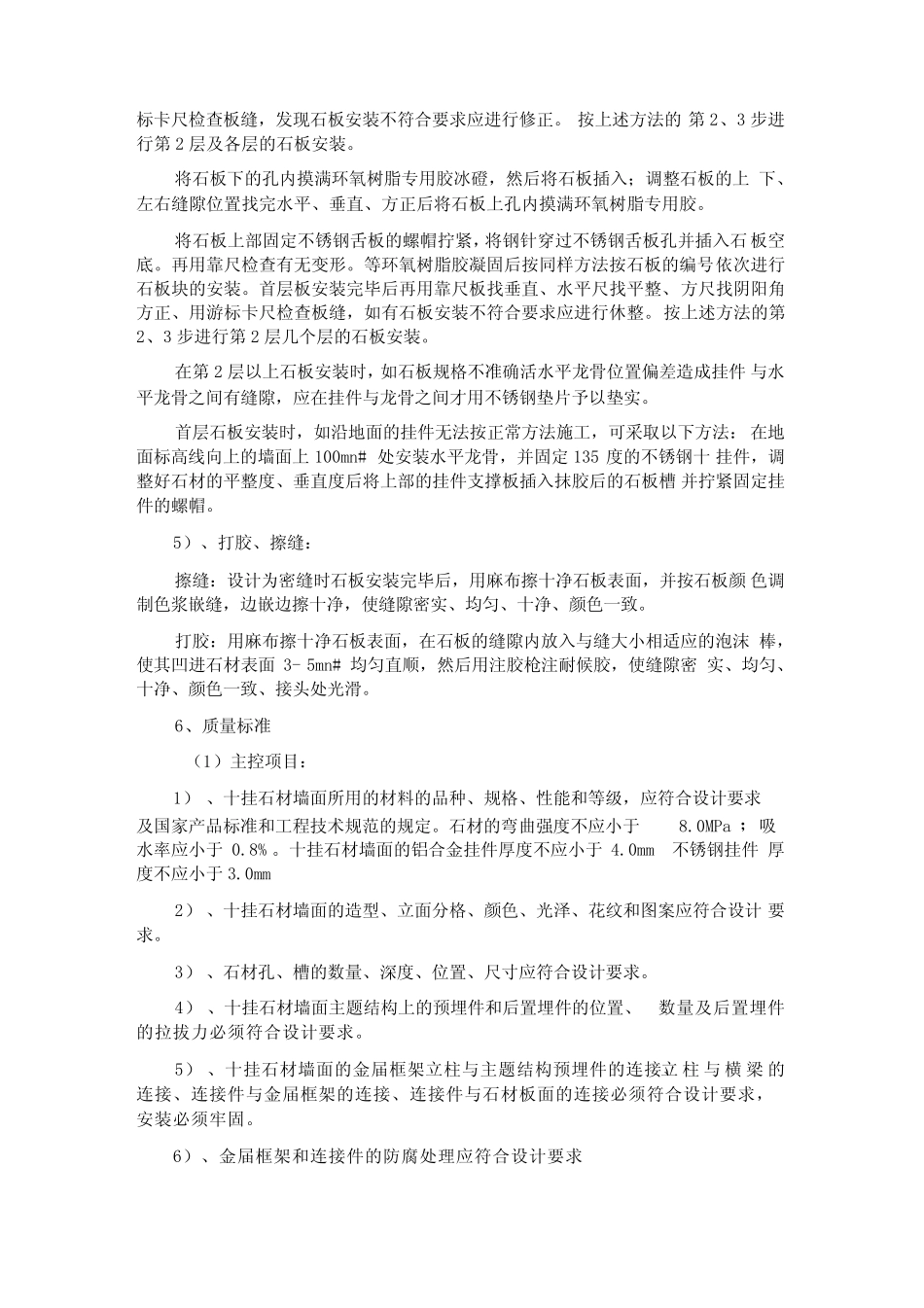

干挂石材墙面工程施工工艺_第3页
3/5
十挂石材墙面工程施工工艺1、材料要求金届骨架采用的钢材的技术要求和性能应符合国家标准,其规格、型号应符合涉及图纸要求。石板:按涉及图纸要求备料,应经见证取样,其放射性指标应符合有关规定。并按设计要求进行石板外防护处理。石板加工应符合下列规定石板连接部位应无崩坏、暗裂等缺陷;其它部位崩边不大于5mmx20mm石板的品种、几何尺寸、形状、花纹图案造型、色泽应符合设计要求。石板厚度不得小于25mm其它材料:不锈钢垫片,膨胀螺栓:按设计规格、型号选用并应选用不锈钢制品;挂件:应选用不锈钢或铝合金挂件,其大小、规格、厚度、形状应符合设计;螺栓:应选用不锈钢制品,其规格、型号应符合设计并与挂件配套;另有平垫、弹簧垫、环氧胶粘剂、嵌缝膏(耐候胶)、水泥、颜料等有设计选定。2、施工机具主要机具包括:云石机、台钻、电锤、扳手、靠尺、水平尺、盒尺、墨斗、锤子等。3、作业条件结构经验收合格,水、电、通风、设备等应提前完成,并准备好现场加工饰面板所需的水、电源等。墙面弹好500mmK平线。脚手架或操作平台提前支搭好,宜选用双排架子,脚手架距墙间应满足安全规范的要求,同时宜留出施工操作空间,架子的步高要符合实际要求。有门窗套的必须把门框、窗框立好(位置准确、垂直、牢靠,并考虑安装石板时尺寸的余量)。同时要用1:3水泥砂浆将缝隙堵塞严实。铝合金门窗框边缝所用嵌缝材料应符合设计要求,并塞堵密实,事先粘贴好保护膜。石材进场候应堆放于室内,下垫方木,核对数量、规格,并预铺对花、编号,正式铺贴时按号取用。大面积施工前应放出施工大样,并作样板,经质检部门鉴定合格候方可按样板工艺操作施工。对进场的石料应进行验收,颜色不均匀时应进行挑选,必要时进行试拼编号。4、工艺流程:吊垂直、套方找规矩T龙骨固定和连接T石板开槽T挂件安装T石板安装T打胶或擦缝5、操作工艺1)、吊垂直、套方找规矩:⑴、在建筑物的四大角和门窗洞口边用经纬仪打垂直线;如果建筑物为多层时,可以从顶层开始用特制的大线坠,绷铁丝吊垂直;然后根据门窗、楼层水平基准线交圈找控制点。⑵、弹线:按照设计分块大样图,在地面、墙面上分别弹出底层石材位置线和墙面石材的分块线。2)、龙骨固定和连接⑴、在墙面上,根据石材的分块线和石板开槽(打孔)位置弹出纵横向龙骨位置线。⑵、埋件:十挂石材宜采用墙面预埋铁件的办法,如采用后置埋件应符合设计图纸要求。⑶、焊接将钢型材龙骨焊接在埋件上,宜先焊接竖向龙骨,焊接的焊缝高度、长度应符合设计要求,经检查合格后按分块线位置焊接水平龙骨。水平龙骨焊接前应根据石板尺寸、挂件位置提前进行打孔,孔径一般应大雨固定挂件螺栓的1—2mm左右方向最好打成椭圆形,以便挂件的左右调整。⑷、经检查水平高度和焊接符合设计要求后将焊渣敲十净。⑸、涂刷防腐材料。一般情况下室内钢材涂刷2遍防锈漆,室外焊缝先涂刷一遍富锌底漆,十燥后再涂刷防锈漆1-2遍,要求涂刷均匀,不得露刷。3)、石板开槽、打孔将石板临时固定,按设计位置用云石机在石板的上下边各开两个短平槽。短平槽的长度不应小于100mm在有效长度内槽深不宜小于15mm开槽宽度宜为6-7mmS件:不锈钢支撑板厚度不宜小于3mm铝合金支撑板厚度不宜小于4mm。弧形槽的有效长度不应小于80mm两挂件间的距离一般不应大于600mm设计无要求时,两短槽边距离石板两端部的距离不应小于石板厚度的3倍且不应小于85mm也不应大于180mm石板开槽后不得有损坏或崩边现象,槽口应打磨成45度倒角,槽内应光滑、洁净。开槽后应将槽内的石屑吹十净或冲洗十净。4)、挂件安装:首层石板安装。将沿地面层的挂件进行检查,如平垫、弹簧垫安放齐全则拧紧螺帽。将石板下的槽内抹满环氧树脂专用胶,然后将石板插入;调整石板的左右位置找完水平、垂直、方正后将石板上槽内抹满环氧树脂专用胶。将上部的挂件支撑板插入抹胶后的石板槽并拧紧固定挂件的螺帽,再用靠尺板检查有无变形。等环氧树脂胶凝固后按同样方法按石板的编号依次进行石材板的安装。首层板安装完毕后再用靠尺板找垂直、水平尺找平整、方尺找阴阳角方正、用游标卡尺检查板缝,发现石板安装不符合要求应进行修...
