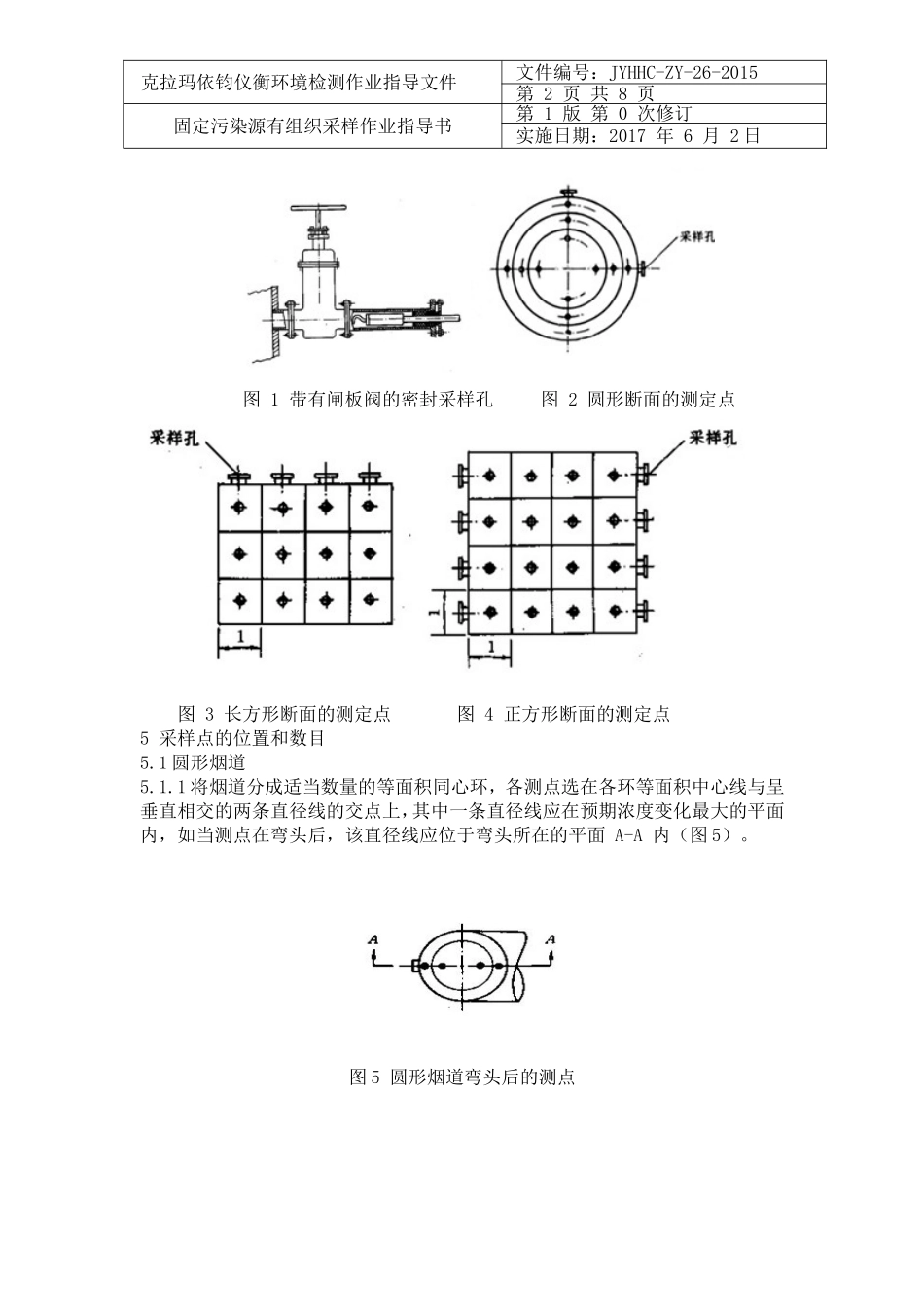

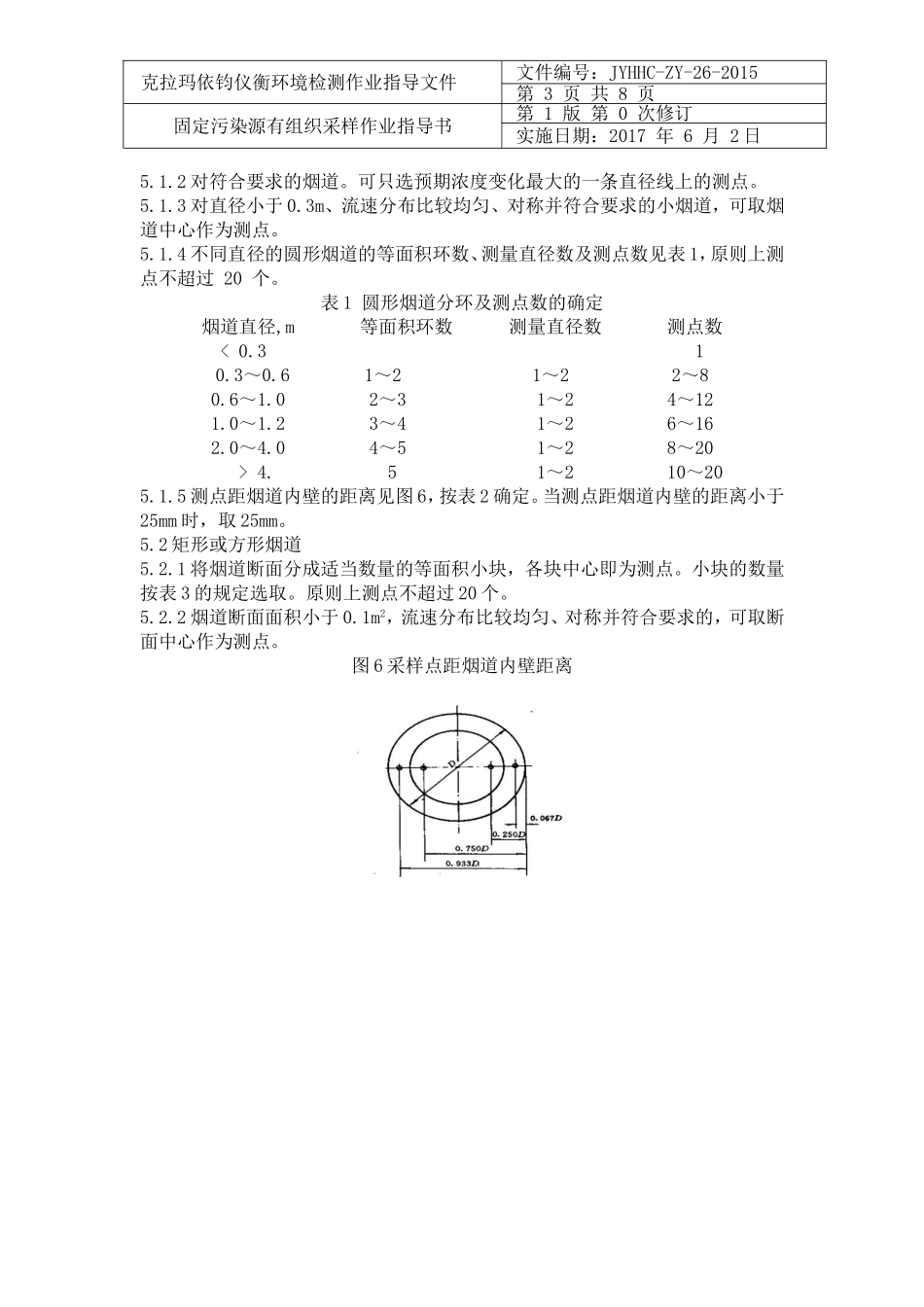

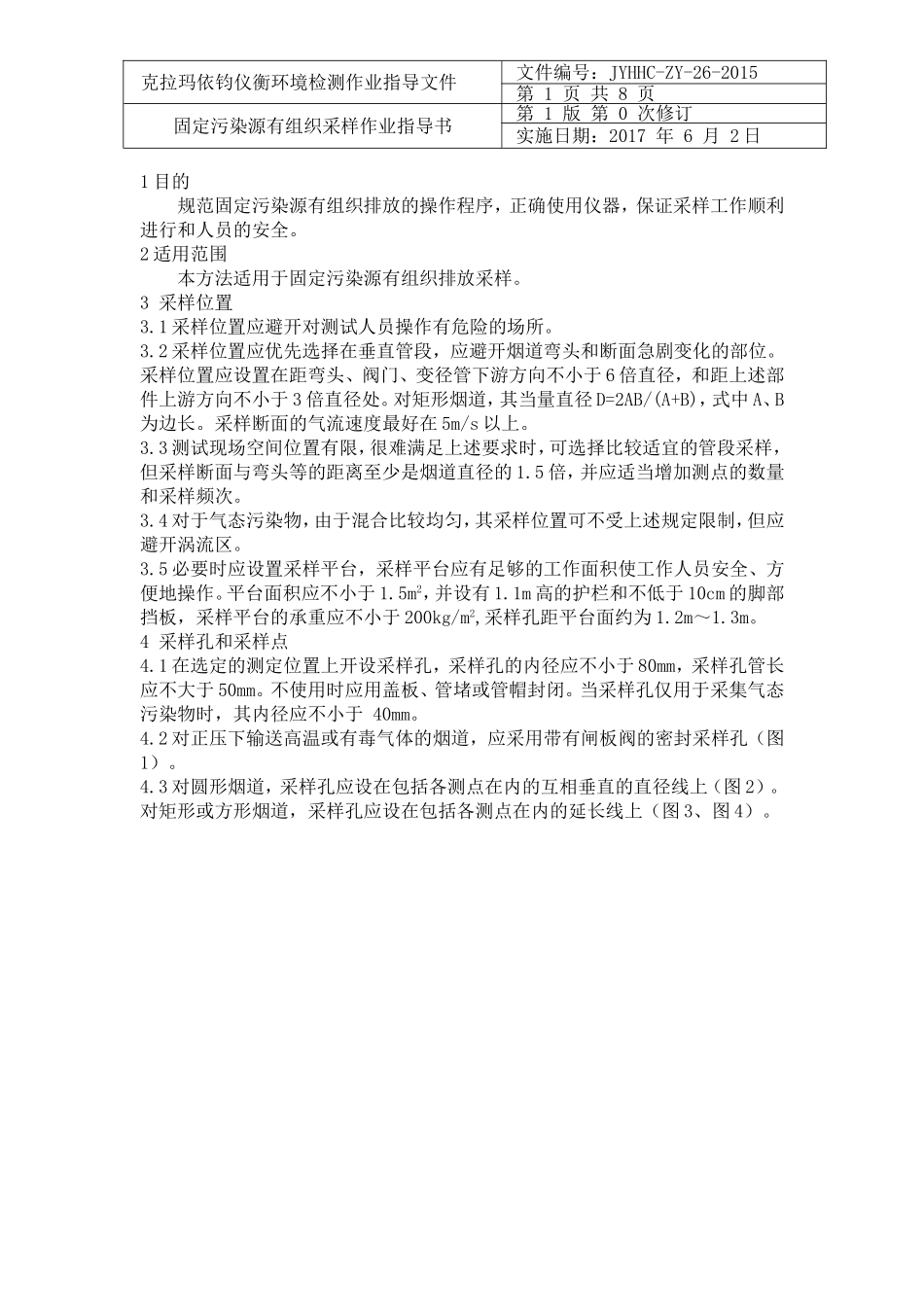

1目的规范固定污染源有组织排放的操作程序，正确使用仪器，保证采样工作顺利进行和人员的安全。2适用范围本方法适用于固定污染源有组织排放采样。3采样位置3.1采样位置应避开对测试人员操作有危险的场所。3.2采样位置应优先选择在垂直管段，应避开烟道弯头和断面急剧变化的部位。采样位置应设置在距弯头、阀门、变径管下游方向不小于6倍直径，和距上述部件上游方向不小于3倍直径处。对矩形烟道，其当量直径D=2AB/(A+B)，式中A、B为边长。采样断面的气流速度最好在5m/s以上。3.3测试现场空间位置有限，很难满足上述要求时，可选择比较适宜的管段采样，但采样断面与弯头等的距离至少是烟道直径的1.5倍，并应适当增加测点的数量和采样频次。3.4对于气态污染物，由于混合比较均匀，其采样位置可不受上述规定限制，但应避开涡流区。3.5必要时应设置采样平台，采样平台应有足够的工作面积使工作人员安全、方便地操作。平台面积应不小于1.5m2，并设有1.1m高的护栏和不低于10cm的脚部挡板，采样平台的承重应不小于200kg/m2,采样孔距平台面约为1.2m～1.3m。4采样孔和采样点4.1在选定的测定位置上开设采样孔，采样孔的内径应不小于80mm，采样孔管长应不大于50mm。不使用时应用盖板、管堵或管帽封闭。当采样孔仅用于采集气态污染物时，其内径应不小于40mm。4.2对正压下输送高温或有毒气体的烟道，应采用带有闸板阀的密封采样孔（图1）。4.3对圆形烟道，采样孔应设在包括各测点在内的互相垂直的直径线上（图2）。对矩形或方形烟道，采样孔应设在包括各测点在内的延长线上（图3、图4）。克拉玛依钧仪衡环境检测作业指导文件文件编号：JYHHC-ZY-26-2015第1页共8页固定污染源有组织采样作业指导书第1版第0次修订实施日期：2017年6月2日图1带有闸板阀的密封采样孔图2圆形断面的测定点图3长方形断面的测定点图4正方形断面的测定点5采样点的位置和数目5.1圆形烟道5.1.1将烟道分成适当数量的等面积同心环，各测点选在各环等面积中心线与呈垂直相交的两条直径线的交点上，其中一条直径线应在预期浓度变化最大的平面内，如当测点在弯头后，该直径线应位于弯头所在的平面A-A内（图5）。图5圆形烟道弯头后的测点克拉玛依钧仪衡环境检测作业指导文件文件编号：JYHHC-ZY-26-2015第2页共8页固定污染源有组织采样作业指导书第1版第0次修订实施日期：2017年6月2日5.1.2对符合要求的烟道。可只选预期浓度变化最大的一条直径线上的测点。5.1.3对直径小于0.3m、流速分布比较均匀、对称并符合要求的小烟道，可取烟道中心作为测点。5.1.4不同直径的圆形烟道的等面积环数、测量直径数及测点数见表1，原则上测点不超过20个。表1圆形烟道分环及测点数的确定烟道直径,m等面积环数测量直径数测点数<0.310.3～0.61～21～22～80.6～1.02～31～24～121.0～1.23～41～26～162.0～4.04～51～28～20>4.51～210～205.1.5测点距烟道内壁的距离见图6，按表2确定。当测点距烟道内壁的距离小于25mm时，取25mm。5.2矩形或方形烟道5.2.1将烟道断面分成适当数量的等面积小块，各块中心即为测点。小块的数量按表3的规定选取。原则上测点不超过20个。5.2.2烟道断面面积小于0.1m2，流速分布比较均匀、对称并符合要求的，可取断面中心作为测点。图6采样点距烟道内壁距离克拉玛依钧仪衡环境检测作业指导文件文件编号：JYHHC-ZY-26-2015第3页共8页固定污染源有组织采样作业指导书第1版第0次修订实施日期：2017年6月2日表2测点距烟道内壁的距离（以烟道直径D计）测点号环数1234510.1460.0670.0440.0330.02620.8540.2500.1460.1050.08230.7500.2960.1940.14640.9330.7040.3230.22650.8540.6770.34260.9560.8060.65870.8950.77480.9670.85490.918100.974表3矩（方）形烟道的分块和测点数烟道断面积(m2)等面积小块长边长度(m)测点总数<0.1<0.3210.1-0.5<0.351～40.5-1.0<0.504～61.0-4.0<0.676～94.0-9.0<0.759～16>9.0≤1.016～206采样方法6.1移动采样用一个滤筒在已确定的采样点上移动采样，各点的采样时间相同，求出采样断面的平均浓度。6.2定点采样每个测点上采一个样，求出采样断面的平均浓度，并可了解烟道断面上颗粒物浓度变化情况。6.3间断...
