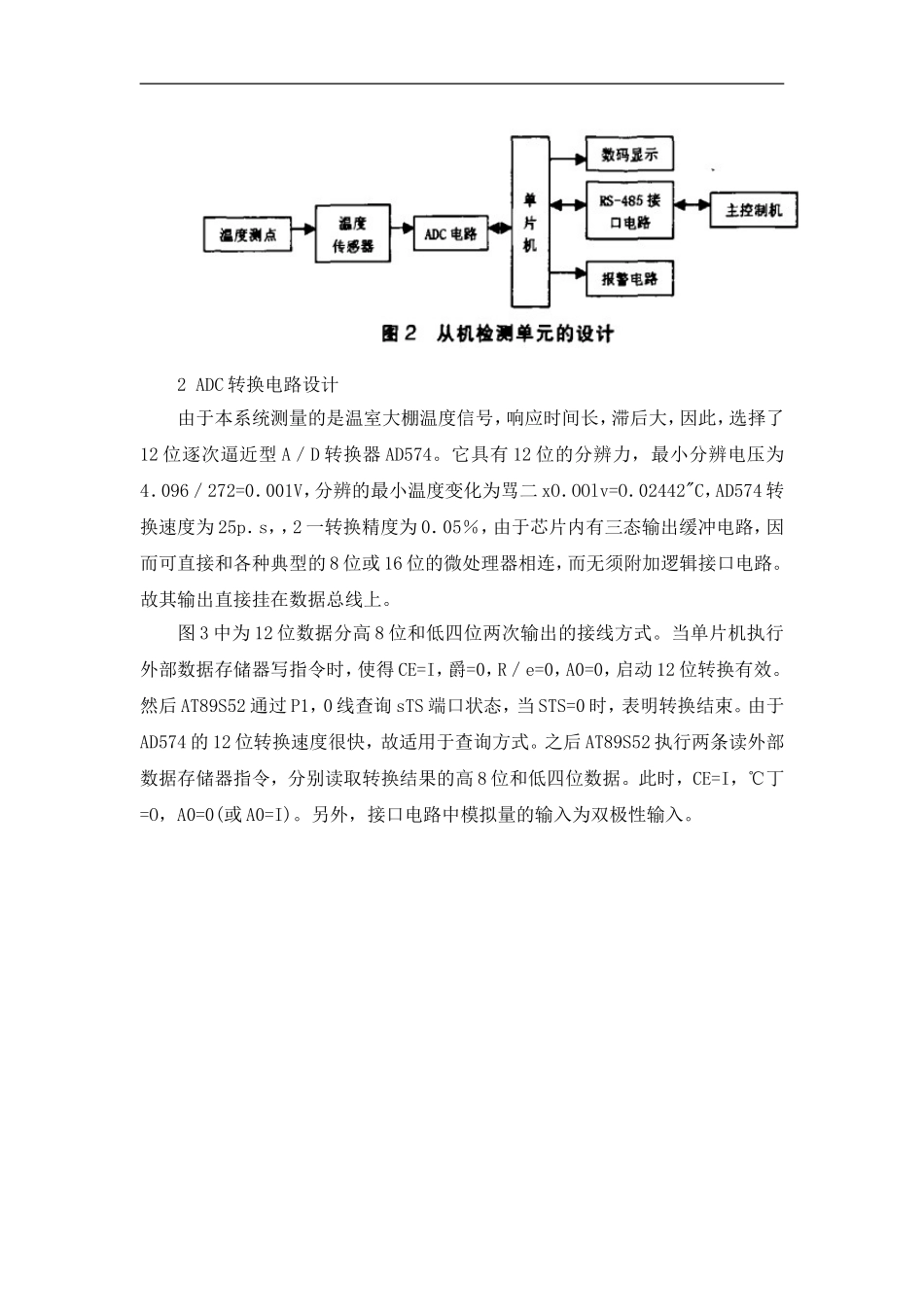

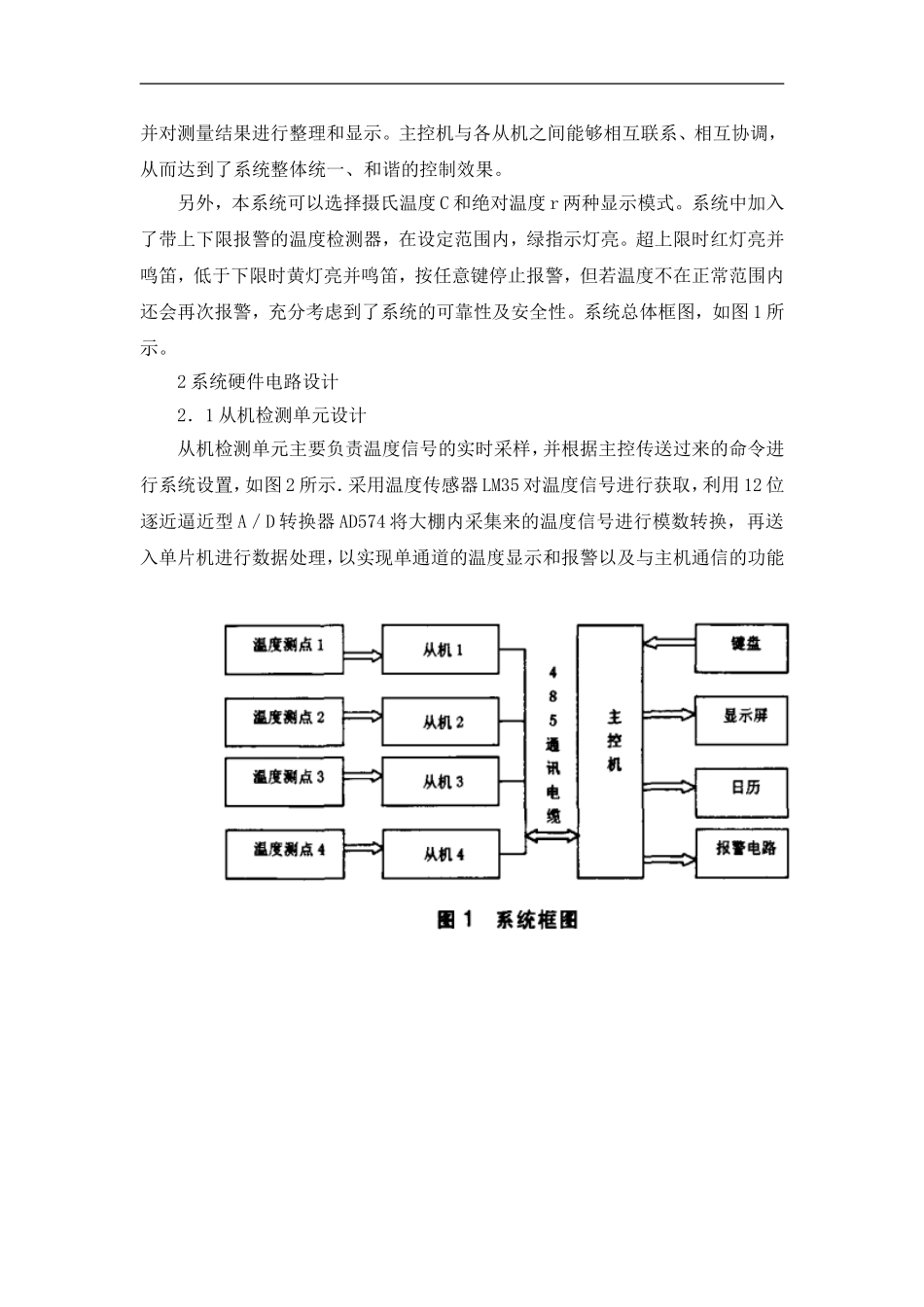

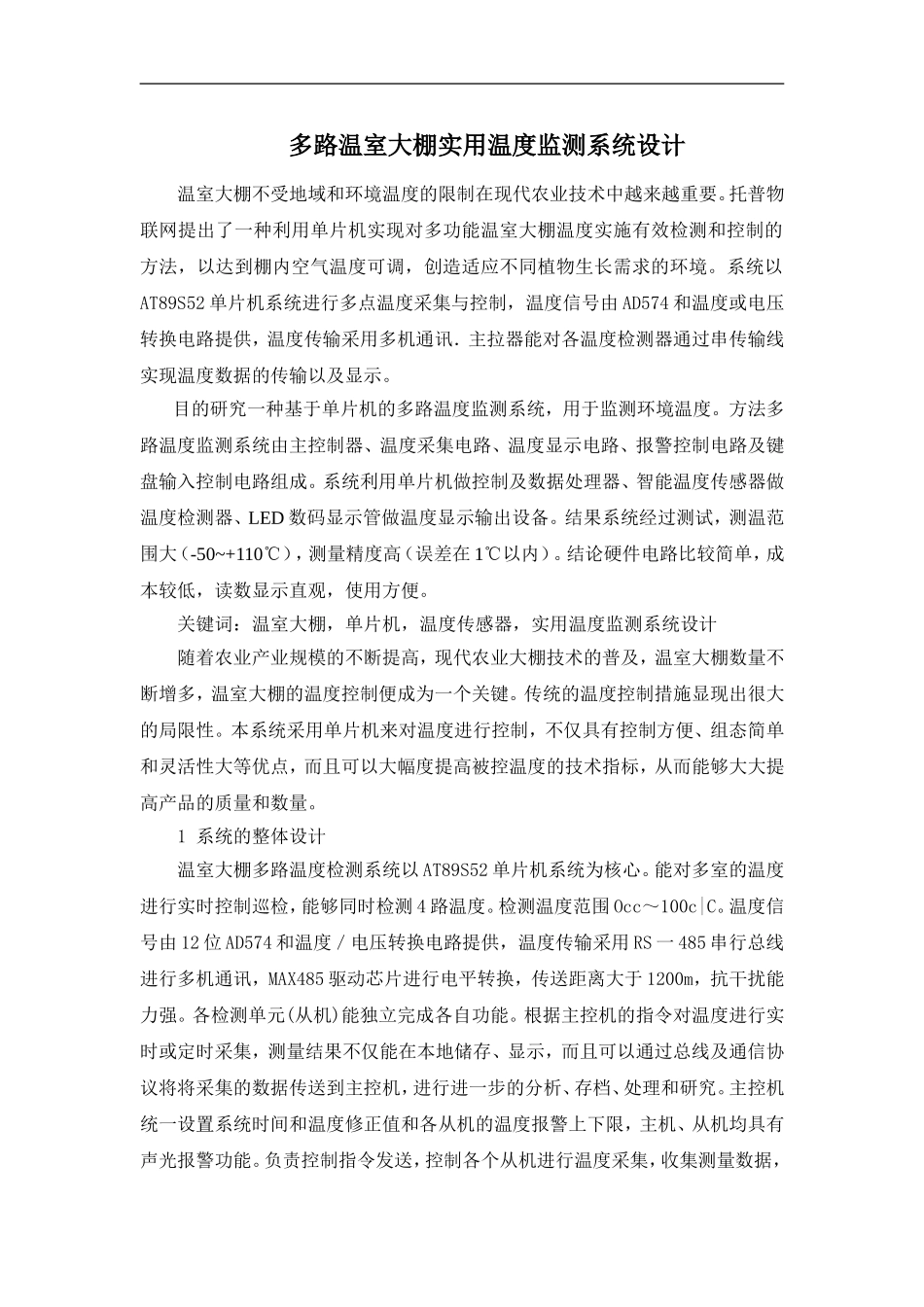

多路温室大棚实用温度监测系统设计温室大棚不受地域和环境温度的限制在现代农业技术中越来越重要。托普物联网提出了一种利用单片机实现对多功能温室大棚温度实施有效检测和控制的方法，以达到棚内空气温度可调，创造适应不同植物生长需求的环境。系统以AT89S52单片机系统进行多点温度采集与控制，温度信号由AD574和温度或电压转换电路提供，温度传输采用多机通讯．主拉器能对各温度检测器通过串传输线实现温度数据的传输以及显示。目的研究一种基于单片机的多路温度监测系统，用于监测环境温度。方法多路温度监测系统由主控制器、温度采集电路、温度显示电路、报警控制电路及键盘输入控制电路组成。系统利用单片机做控制及数据处理器、智能温度传感器做温度检测器、LED数码显示管做温度显示输出设备。结果系统经过测试，测温范围大（-50~+110℃），测量精度高（误差在1℃以内）。结论硬件电路比较简单，成本较低，读数显示直观，使用方便。关键词：温室大棚，单片机，温度传感器，实用温度监测系统设计随着农业产业规模的不断提高，现代农业大棚技术的普及，温室大棚数量不断增多，温室大棚的温度控制便成为一个关键。传统的温度控制措施显现出很大的局限性。本系统采用单片机来对温度进行控制，不仅具有控制方便、组态简单和灵活性大等优点，而且可以大幅度提高被控温度的技术指标，从而能够大大提高产品的质量和数量。1系统的整体设计温室大棚多路温度检测系统以AT89S52单片机系统为核心。能对多室的温度进行实时控制巡检，能够同时检测4路温度。检测温度范围Occ～100c|C。温度信号由12位AD574和温度／电压转换电路提供，温度传输采用RS一485串行总线进行多机通讯，MAX485驱动芯片进行电平转换，传送距离大于1200m，抗干扰能力强。各检测单元(从机)能独立完成各自功能。根据主控机的指令对温度进行实时或定时采集，测量结果不仅能在本地储存、显示，而且可以通过总线及通信协议将将采集的数据传送到主控机，进行进一步的分析、存档、处理和研究。主控机统一设置系统时间和温度修正值和各从机的温度报警上下限，主机、从机均具有声光报警功能。负责控制指令发送，控制各个从机进行温度采集，收集测量数据，并对测量结果进行整理和显示。主控机与各从机之间能够相互联系、相互协调，从而达到了系统整体统一、和谐的控制效果。另外，本系统可以选择摄氏温度C和绝对温度r两种显示模式。系统中加入了带上下限报警的温度检测器，在设定范围内，绿指示灯亮。超上限时红灯亮并鸣笛，低于下限时黄灯亮并鸣笛，按任意键停止报警，但若温度不在正常范围内还会再次报警，充分考虑到了系统的可靠性及安全性。系统总体框图，如图1所示。2系统硬件电路设计2．1从机检测单元设计从机检测单元主要负责温度信号的实时采样，并根据主控传送过来的命令进行系统设置，如图2所示．采用温度传感器LM35对温度信号进行获取，利用12位逐近逼近型A／D转换器AD574将大棚内采集来的温度信号进行模数转换，再送入单片机进行数据处理，以实现单通道的温度显示和报警以及与主机通信的功能2ADC转换电路设计由于本系统测量的是温室大棚温度信号，响应时间长，滞后大，因此，选择了12位逐次逼近型A／D转换器AD574。它具有12位的分辨力，最小分辨电压为4．096／272=0．001V，分辨的最小温度变化为骂二xO．OOlv=O．02442"C，AD574转换速度为25p．s，，2一转换精度为0．05％，由于芯片内有三态输出缓冲电路，因而可直接和各种典型的8位或16位的微处理器相连，而无须附加逻辑接口电路。故其输出直接挂在数据总线上。图3中为12位数据分高8位和低四位两次输出的接线方式。当单片机执行外部数据存储器写指令时，使得CE=I，爵=0，R／e=0，A0=0，启动12位转换有效。然后AT89S52通过P1，0线查询sTS端口状态，当STS=0时，表明转换结束。由于AD574的12位转换速度很快，故适用于查询方式。之后AT89S52执行两条读外部数据存储器指令，分别读取转换结果的高8位和低四位数据。此时，CE=I，℃丁=O，A0=0(或A0=I)。另外，接口电路中模拟量的输入为双极性输入。2．3多机系统设计多机系统是指由多台计算机组成的系统。本系统采用主从式系...
