某住宅及地下车库工程电气安装施工组织设计VIP免费

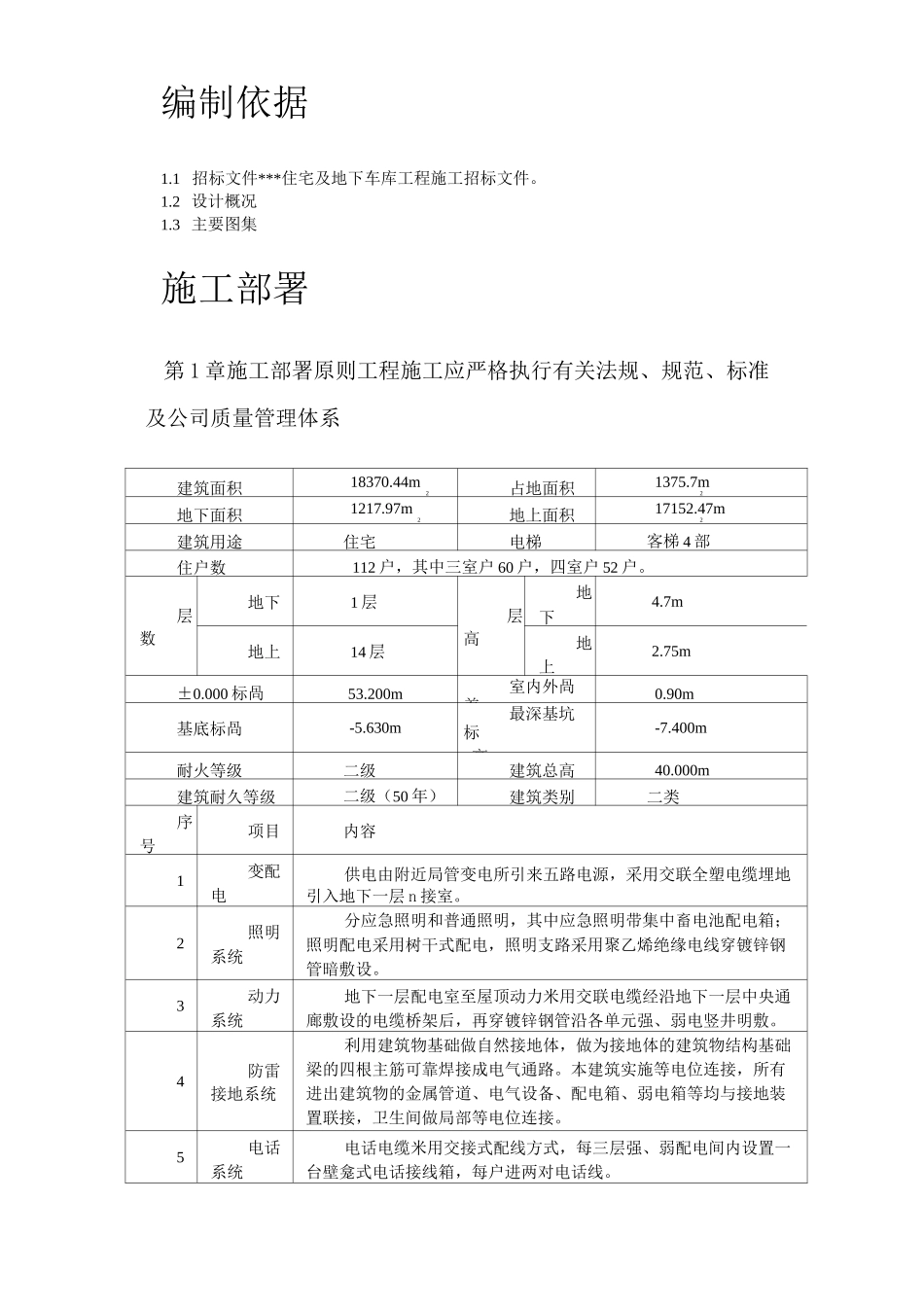

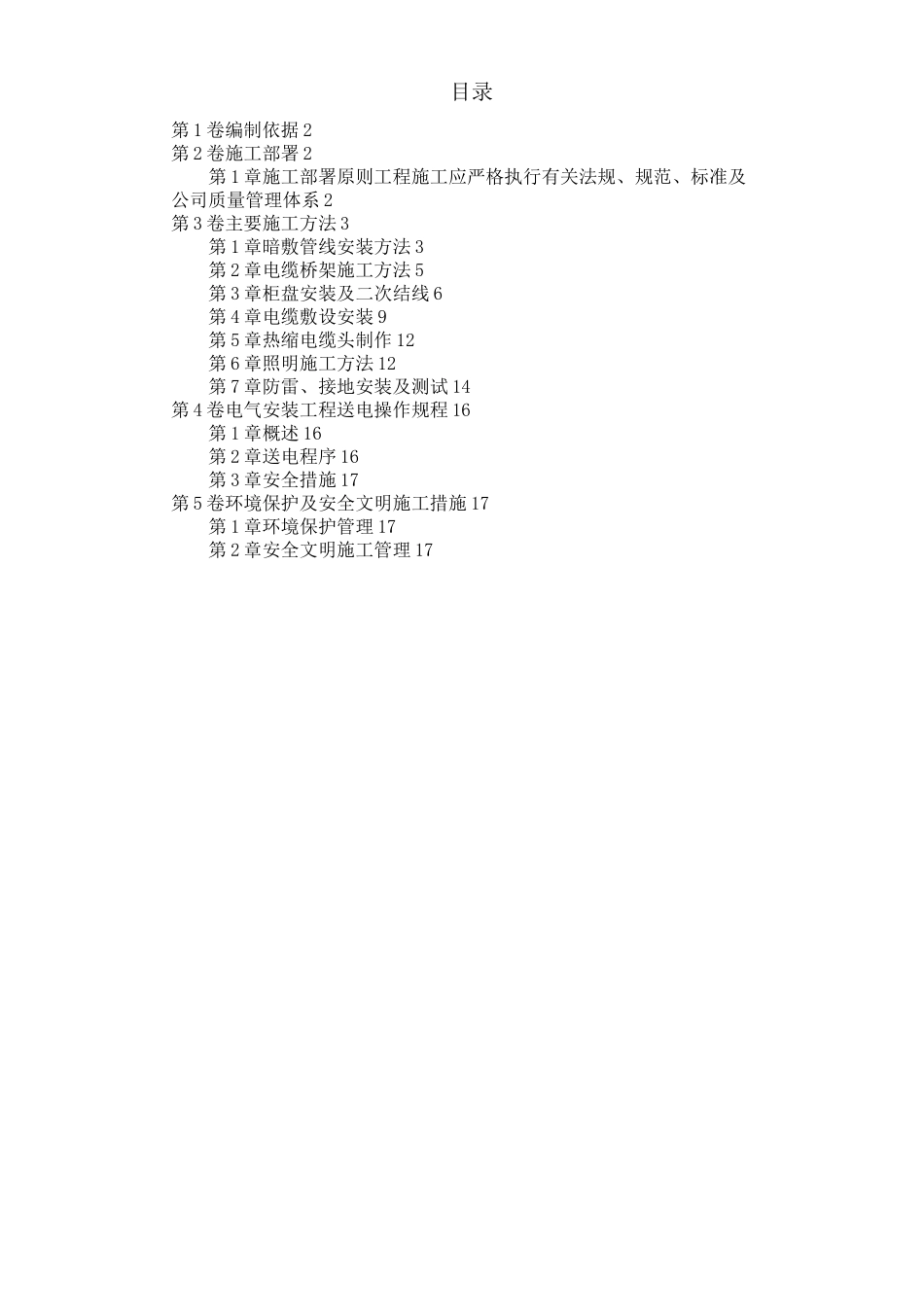

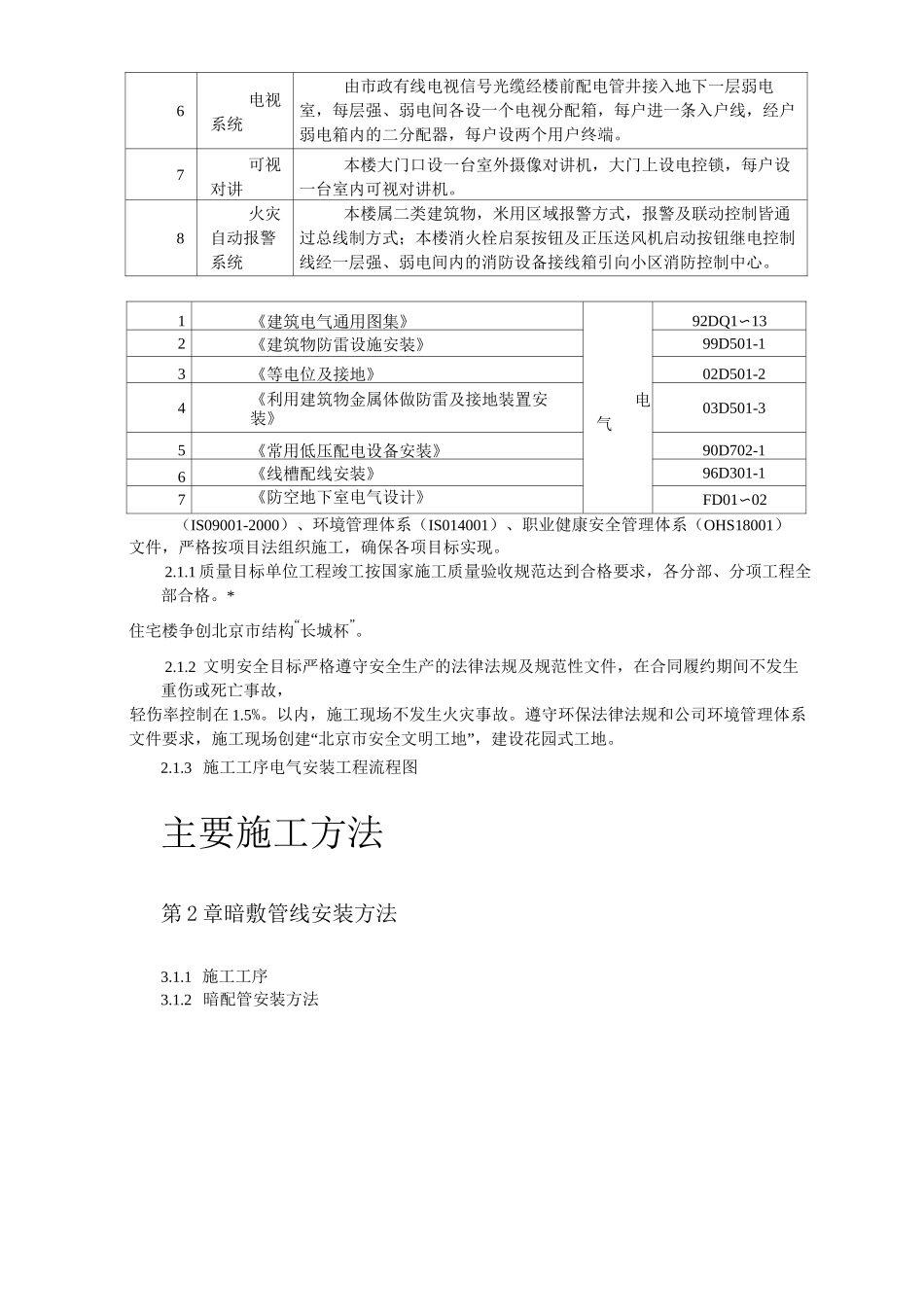

目录第1卷编制依据2第2卷施工部署2第1章施工部署原则工程施工应严格执行有关法规、规范、标准及公司质量管理体系2第3卷主要施工方法3第1章暗敷管线安装方法3第2章电缆桥架施工方法5第3章柜盘安装及二次结线6第4章电缆敷设安装9第5章热缩电缆头制作12第6章照明施工方法12第7章防雷、接地安装及测试14第4卷电气安装工程送电操作规程16第1章概述16第2章送电程序16第3章安全措施17第5卷环境保护及安全文明施工措施17第1章环境保护管理17第2章安全文明施工管理17编制依据1.1招标文件***住宅及地下车库工程施工招标文件。1.2设计概况1.3主要图集施工部署第1章施工部署原则工程施工应严格执行有关法规、规范、标准及公司质量管理体系建筑面积18370.44m2占地面积1375.7m2地下面积1217.97m2地上面积17152.47m2建筑用途住宅电梯客梯4部住户数112户，其中三室户60户，四室户52户。层数地下1层层高地下4.7m地上14层地上2.75m±0.000标咼53.200m室内外咼差0.90m基底标咼-5.630m最深基坑标高-7.400m耐火等级二级建筑总高40.000m建筑耐久等级二级（50年）建筑类别二类序号项目内容1变配电供电由附近局管变电所引来五路电源，采用交联全塑电缆埋地引入地下一层n接室。2照明系统分应急照明和普通照明，其中应急照明带集中畜电池配电箱；照明配电采用树干式配电，照明支路采用聚乙烯绝缘电线穿镀锌钢管暗敷设。3动力系统地下一层配电室至屋顶动力米用交联电缆经沿地下一层中央通廊敷设的电缆桥架后，再穿镀锌钢管沿各单元强、弱电竖井明敷。4防雷接地系统利用建筑物基础做自然接地体，做为接地体的建筑物结构基础梁的四根主筋可靠焊接成电气通路。本建筑实施等电位连接，所有进出建筑物的金属管道、电气设备、配电箱、弱电箱等均与接地装置联接，卫生间做局部等电位连接。5电话系统电话电缆米用交接式配线方式，每三层强、弱配电间内设置一台壁龛式电话接线箱，每户进两对电话线。6电视系统由市政有线电视信号光缆经楼前配电管井接入地下一层弱电室，每层强、弱电间各设一个电视分配箱，每户进一条入户线，经户弱电箱内的二分配器，每户设两个用户终端。7可视对讲本楼大门口设一台室外摄像对讲机，大门上设电控锁，每户设一台室内可视对讲机。8火灾自动报警系统本楼属二类建筑物，米用区域报警方式，报警及联动控制皆通过总线制方式；本楼消火栓启泵按钮及正压送风机启动按钮继电控制线经一层强、弱电间内的消防设备接线箱引向小区消防控制中心。1《建筑电气通用图集》92DQ1〜132《建筑物防雷设施安装》99D501-13《等电位及接地》02D501-24《利用建筑物金属体做防雷及接地装置安装》电气03D501-35《常用低压配电设备安装》90D702-16《线槽配线安装》96D301-17《防空地下室电气设计》FD01〜02（IS09001-2000）、环境管理体系（IS014001）、职业健康安全管理体系（OHS18001）文件，严格按项目法组织施工，确保各项目标实现。2.1.1质量目标单位工程竣工按国家施工质量验收规范达到合格要求，各分部、分项工程全部合格。*住宅楼争创北京市结构“长城杯”。2.1.2文明安全目标严格遵守安全生产的法律法规及规范性文件，在合同履约期间不发生重伤或死亡事故，轻伤率控制在1.5%。以内，施工现场不发生火灾事故。遵守环保法律法规和公司环境管理体系文件要求，施工现场创建“北京市安全文明工地”，建设花园式工地。2.1.3施工工序电气安装工程流程图主要施工方法第2章暗敷管线安装方法3.1.1施工工序3.1.2暗配管安装方法（1）预埋楼板管时，预先测量放线及弯好定型弯头（不小于管子直径的6—10倍），并套丝牙，做好标记，以便日后作疏通管盒之用。（2）由于楼面配管与土建作业属于交叉施工（模板完成时，测量画位，底筋完成后，敷设线管），隐蔽验收及检验批必须及时办理。（3）预留楼板管的固定方法：可用铁丝将管子绑扎在钢筋上，在土建绑扎上层筋时敷管施工完毕，并派人员对土建振捣混凝土时进行监护，避免出现人为的拆离及错位。（4）墙身配管主要针对开关盒、插座盒及配电箱等嵌入配置，在配管过程中，强调管盒标高的准确性、量出每一管盒标高位置，定位后，预先埋好管盒，并用井字架加以固定,派员对土建施...
