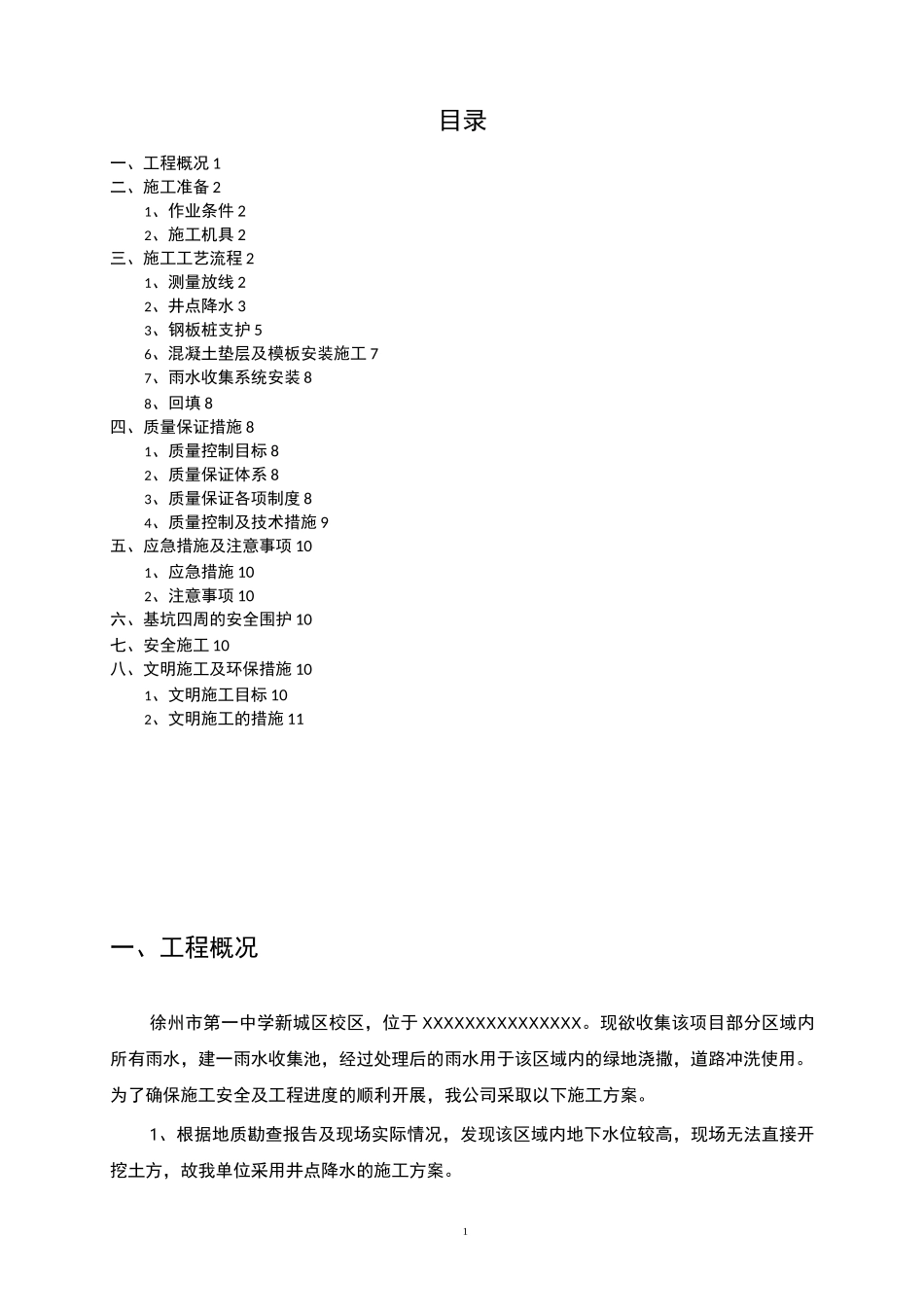

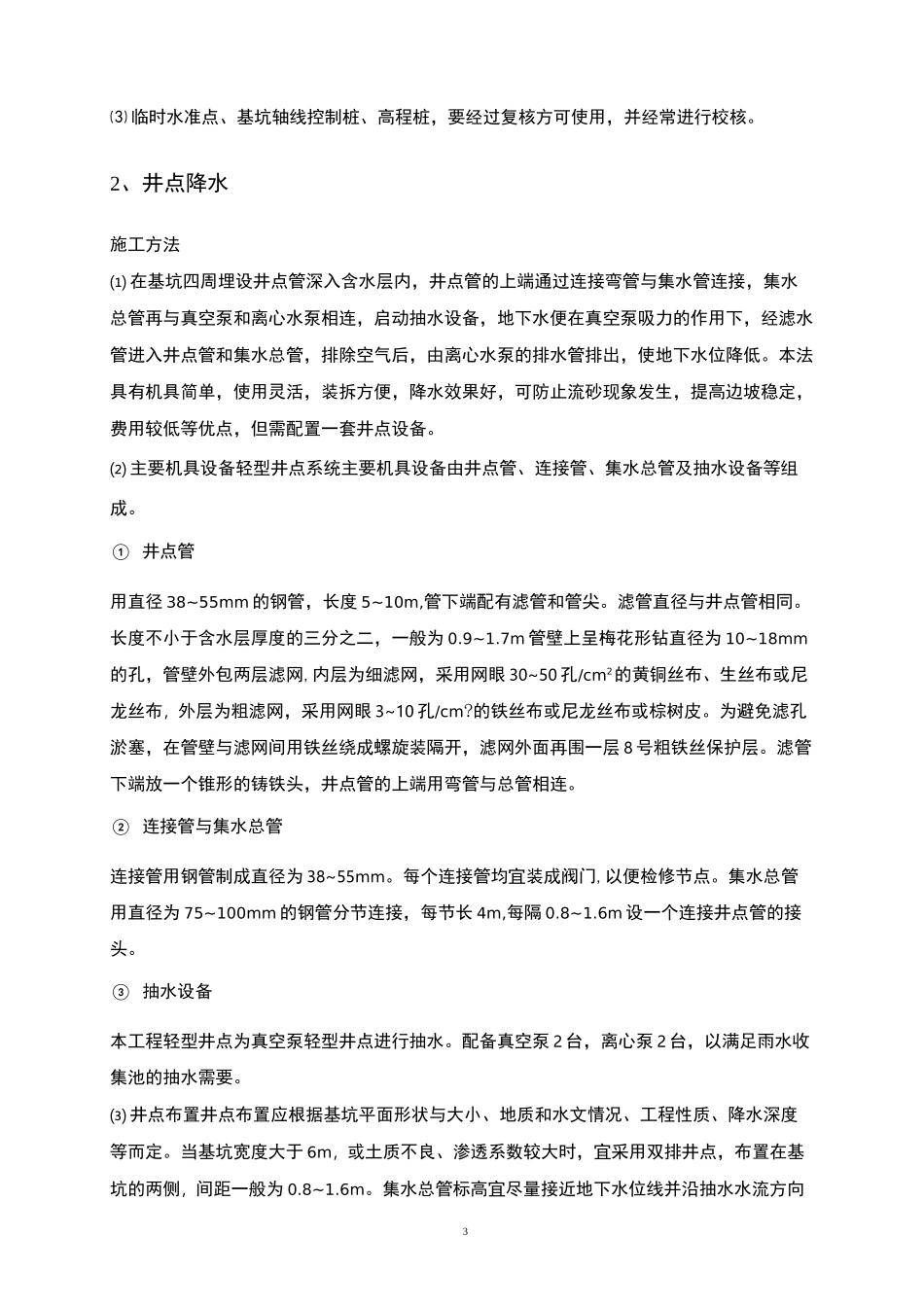

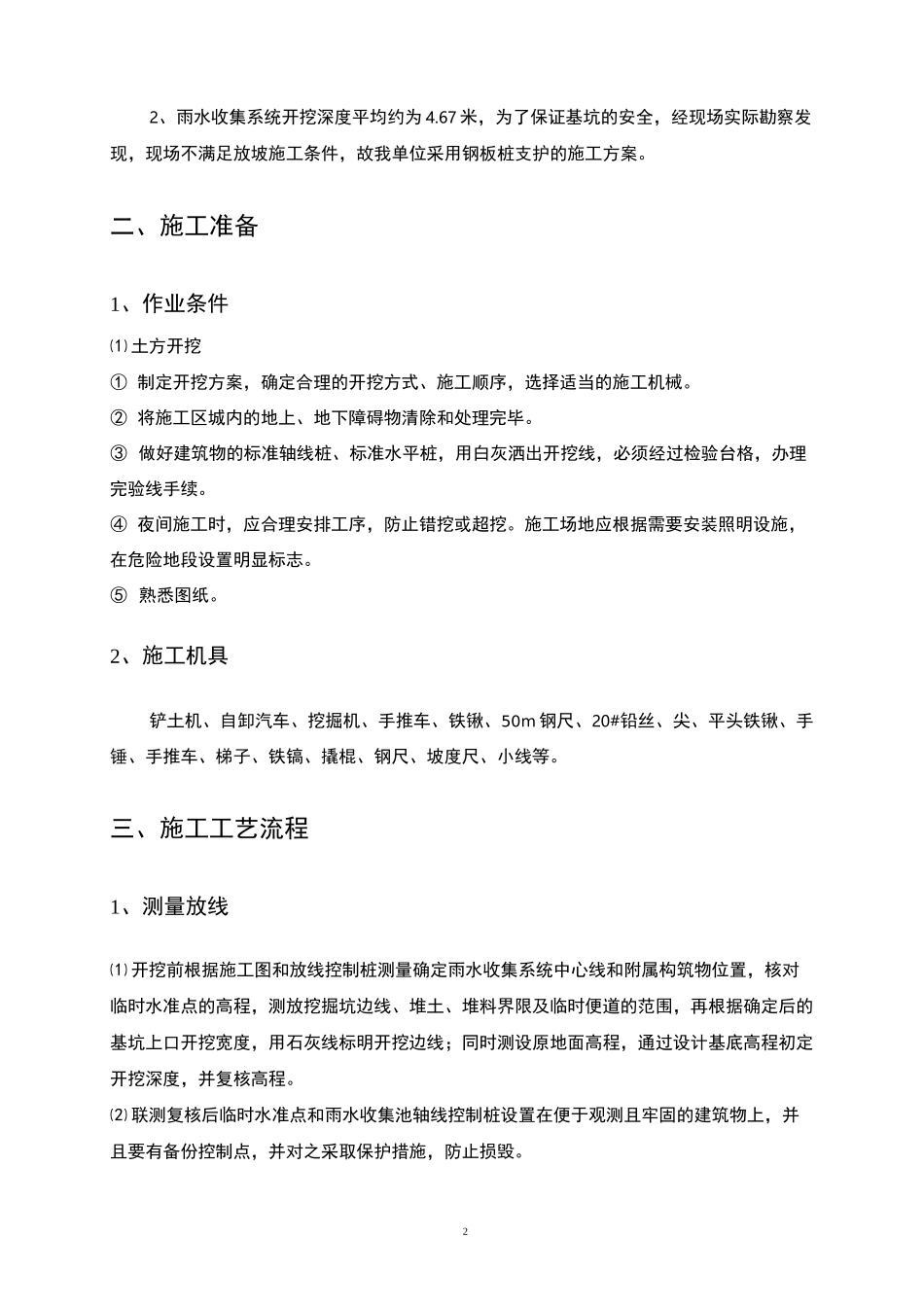

1目录一、工程概况1二、施工准备21、作业条件22、施工机具2三、施工工艺流程21、测量放线22、井点降水33、钢板桩支护56、混凝土垫层及模板安装施工77、雨水收集系统安装88、回填8四、质量保证措施81、质量控制目标82、质量保证体系83、质量保证各项制度84、质量控制及技术措施9五、应急措施及注意事项101、应急措施102、注意事项10六、基坑四周的安全围护10七、安全施工10八、文明施工及环保措施101、文明施工目标102、文明施工的措施11一、工程概况徐州市第一中学新城区校区，位于XXXXXXXXXXXXXXX。现欲收集该项目部分区域内所有雨水，建一雨水收集池，经过处理后的雨水用于该区域内的绿地浇撒，道路冲洗使用。为了确保施工安全及工程进度的顺利开展，我公司采取以下施工方案。1、根据地质勘查报告及现场实际情况，发现该区域内地下水位较高，现场无法直接开挖土方，故我单位采用井点降水的施工方案。22、雨水收集系统开挖深度平均约为4.67米，为了保证基坑的安全，经现场实际勘察发现，现场不满足放坡施工条件，故我单位采用钢板桩支护的施工方案。二、施工准备1、作业条件⑴土方开挖①制定开挖方案，确定合理的开挖方式、施工顺序，选择适当的施工机械。②将施工区城内的地上、地下障碍物清除和处理完毕。③做好建筑物的标准轴线桩、标准水平桩，用白灰洒出开挖线，必须经过检验台格，办理完验线手续。④夜间施工时，应合理安排工序，防止错挖或超挖。施工场地应根据需要安装照明设施，在危险地段设置明显标志。⑤熟悉图纸。2、施工机具铲土机、自卸汽车、挖掘机、手推车、铁锹、50m钢尺、20#铅丝、尖、平头铁锹、手锤、手推车、梯子、铁镐、撬棍、钢尺、坡度尺、小线等。三、施工工艺流程1、测量放线⑴开挖前根据施工图和放线控制桩测量确定雨水收集系统中心线和附属构筑物位置，核对临时水准点的高程，测放挖掘坑边线、堆土、堆料界限及临时便道的范围，再根据确定后的基坑上口开挖宽度，用石灰线标明开挖边线；同时测设原地面高程，通过设计基底高程初定开挖深度，并复核高程。⑵联测复核后临时水准点和雨水收集池轴线控制桩设置在便于观测且牢固的建筑物上，并且要有备份控制点，并对之采取保护措施，防止损毁。3⑶临时水准点、基坑轴线控制桩、高程桩，要经过复核方可使用，并经常进行校核。2、井点降水施工方法⑴在基坑四周埋设井点管深入含水层内，井点管的上端通过连接弯管与集水管连接，集水总管再与真空泵和离心水泵相连，启动抽水设备，地下水便在真空泵吸力的作用下，经滤水管进入井点管和集水总管，排除空气后，由离心水泵的排水管排出，使地下水位降低。本法具有机具简单，使用灵活，装拆方便，降水效果好，可防止流砂现象发生，提高边坡稳定，费用较低等优点，但需配置一套井点设备。⑵主要机具设备轻型井点系统主要机具设备由井点管、连接管、集水总管及抽水设备等组成。①井点管用直径38~55mm的钢管，长度5~10m,管下端配有滤管和管尖。滤管直径与井点管相同。长度不小于含水层厚度的三分之二，一般为0.9~1.7m管壁上呈梅花形钻直径为10~18mm的孔，管壁外包两层滤网,内层为细滤网，采用网眼30~50孔/cm2的黄铜丝布、生丝布或尼龙丝布，外层为粗滤网，采用网眼3~10孔/cm?的铁丝布或尼龙丝布或棕树皮。为避免滤孔淤塞，在管壁与滤网间用铁丝绕成螺旋装隔开，滤网外面再围一层8号粗铁丝保护层。滤管下端放一个锥形的铸铁头，井点管的上端用弯管与总管相连。②连接管与集水总管连接管用钢管制成直径为38~55mm。每个连接管均宜装成阀门,以便检修节点。集水总管用直径为75~100mm的钢管分节连接，每节长4m,每隔0.8~1.6m设一个连接井点管的接头。③抽水设备本工程轻型井点为真空泵轻型井点进行抽水。配备真空泵2台，离心泵2台，以满足雨水收集池的抽水需要。⑶井点布置井点布置应根据基坑平面形状与大小、地质和水文情况、工程性质、降水深度等而定。当基坑宽度大于6m，或土质不良、渗透系数较大时，宜采用双排井点，布置在基坑的两侧，间距一般为0.8~1.6m。集水总管标高宜尽量接近地下水位线并沿抽水水流方向4有0.25%~0.5%m的上仰坡度，水泵轴心与总管齐平。井点管的入土...
