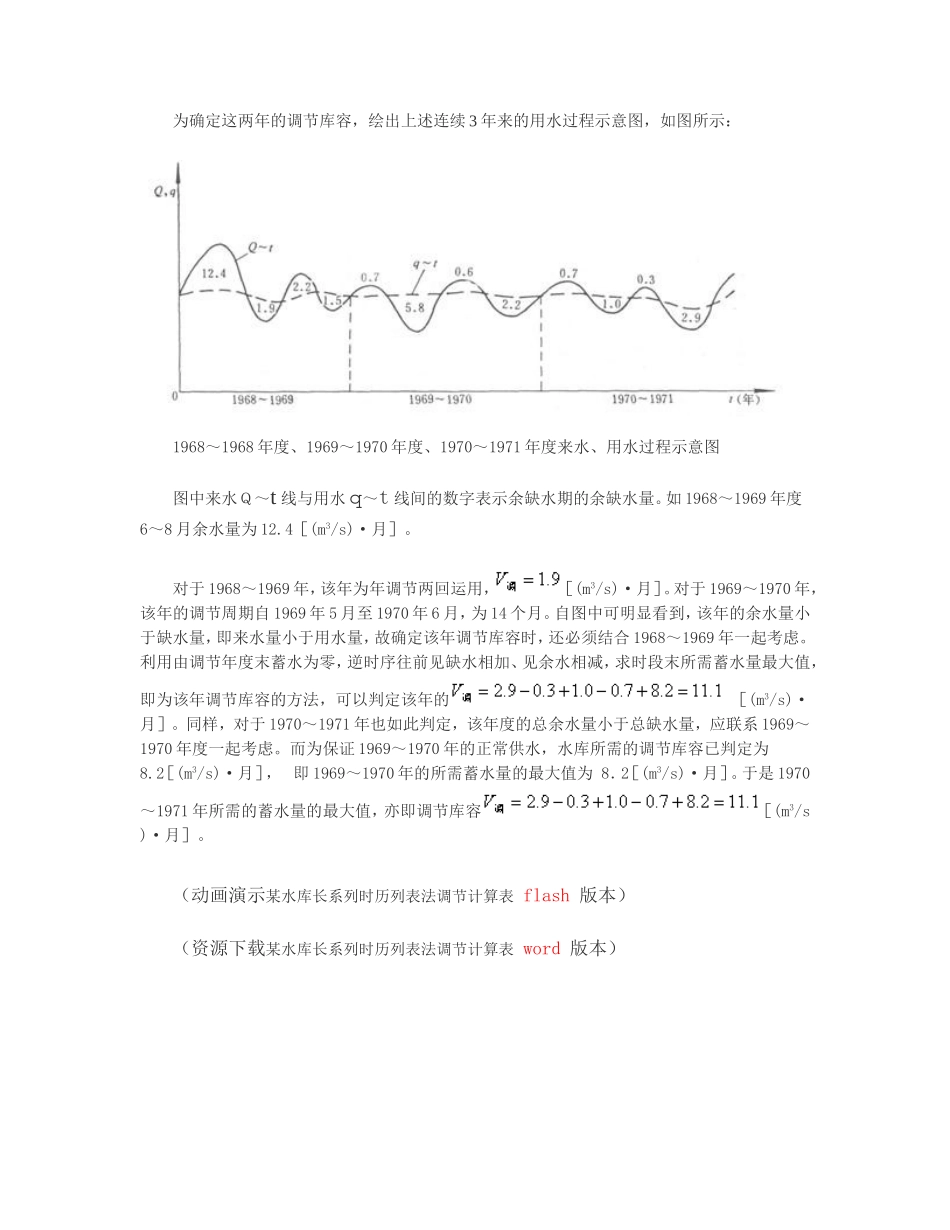

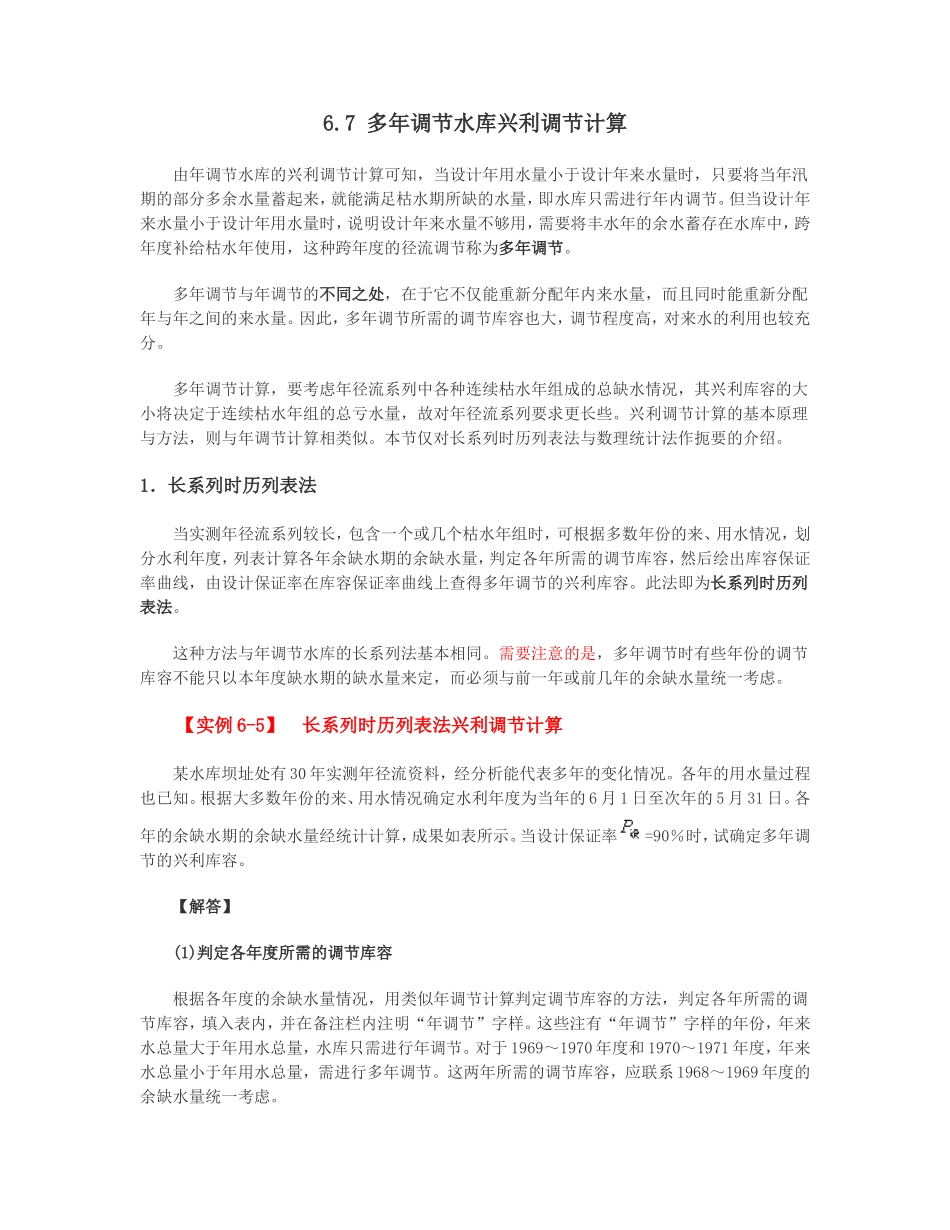

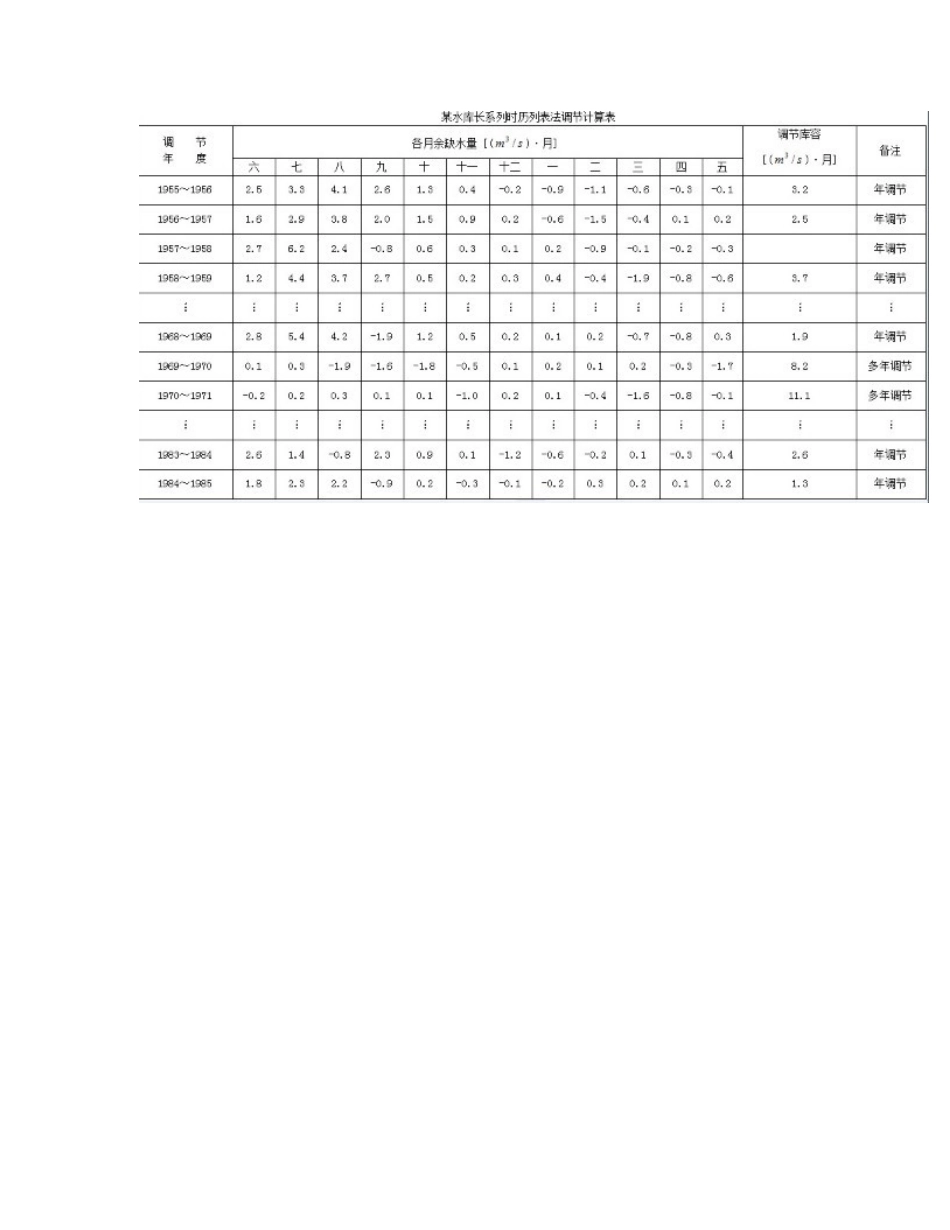

6.7多年调节水库兴利调节计算由年调节水库的兴利调节计算可知，当设计年用水量小于设计年来水量时，只要将当年汛期的部分多余水量蓄起来，就能满足枯水期所缺的水量，即水库只需进行年内调节。但当设计年来水量小于设计年用水量时，说明设计年来水量不够用，需要将丰水年的余水蓄存在水库中，跨年度补给枯水年使用，这种跨年度的径流调节称为多年调节。多年调节与年调节的不同之处，在于它不仅能重新分配年内来水量，而且同时能重新分配年与年之间的来水量。因此，多年调节所需的调节库容也大，调节程度高，对来水的利用也较充分。多年调节计算，要考虑年径流系列中各种连续枯水年组成的总缺水情况，其兴利库容的大小将决定于连续枯水年组的总亏水量，故对年径流系列要求更长些。兴利调节计算的基本原理与方法，则与年调节计算相类似。本节仅对长系列时历列表法与数理统计法作扼要的介绍。1．长系列时历列表法当实测年径流系列较长，包含一个或几个枯水年组时，可根据多数年份的来、用水情况，划分水利年度，列表计算各年余缺水期的余缺水量，判定各年所需的调节库容，然后绘出库容保证率曲线，由设计保证率在库容保证率曲线上查得多年调节的兴利库容。此法即为长系列时历列表法。这种方法与年调节水库的长系列法基本相同。需要注意的是，多年调节时有些年份的调节库容不能只以本年度缺水期的缺水量来定，而必须与前一年或前几年的余缺水量统一考虑。【实例6-5】长系列时历列表法兴利调节计算某水库坝址处有30年实测年径流资料，经分析能代表多年的变化情况。各年的用水量过程也已知。根据大多数年份的来、用水情况确定水利年度为当年的6月1日至次年的5月31日。各年的余缺水期的余缺水量经统计计算，成果如表所示。当设计保证率=90％时，试确定多年调节的兴利库容。【解答】(1)判定各年度所需的调节库容根据各年度的余缺水量情况，用类似年调节计算判定调节库容的方法，判定各年所需的调节库容，填入表内，并在备注栏内注明“年调节”字样。这些注有“年调节”字样的年份，年来水总量大于年用水总量，水库只需进行年调节。对于1969～1970年度和1970～1971年度，年来水总量小于年用水总量，需进行多年调节。这两年所需的调节库容，应联系1968～1969年度的余缺水量统一考虑。为确定这两年的调节库容，绘出上述连续3年来的用水过程示意图，如图所示：1968～1968年度、1969～1970年度、1970～1971年度来水、用水过程示意图图中来水Ｑ～t线与用水q～t线间的数字表示余缺水期的余缺水量。如1968～1969年度6～8月余水量为12.4［(m3/s)·月］。对于1968～1969年，该年为年调节两回运用，［(m3/s)·月］。对于1969～1970年，该年的调节周期自1969年5月至1970年6月，为14个月。自图中可明显看到，该年的余水量小于缺水量，即来水量小于用水量，故确定该年调节库容时，还必须结合1968～1969年一起考虑。利用由调节年度末蓄水为零，逆时序往前见缺水相加、见余水相减，求时段末所需蓄水量最大值，即为该年调节库容的方法，可以判定该年的［(m3/s)·月］。同样，对于1970～1971年也如此判定，该年度的总余水量小于总缺水量，应联系1969～1970年度一起考虑。而为保证1969～1970年的正常供水，水库所需的调节库容已判定为8.2［(m3/s)·月］，即1969～1970年的所需蓄水量的最大值为8．2［(m3/s)·月］。于是1970～1971年所需的蓄水量的最大值，亦即调节库容［(m3/s)·月］。（动画演示某水库长系列时历列表法调节计算表flash版本）（资源下载某水库长系列时历列表法调节计算表word版本）(2)利用调节库容保证率曲线求多年调节兴利库容将表中的各年调节库容由小到大排列，计算库容保证率，并绘出库容保证率曲线（图略）。由库容保证率曲线即可查得相应于设计保证率为P=90%的多年调节兴利库容为V兴=8.0［(m3/s)·月］。长系列时历列表法多年调节计算具有概念清晰、推理简明的优点。但需要较长系列的来水用水过程。《水利工程水利计算规范》规定水利计算所需的水文资料应不少于30年年系列，如实测资料不足30年，应加以插补延长，对实测资料及插补延长部分的可靠性及代表性应加以检验。但即使资料年限较...
