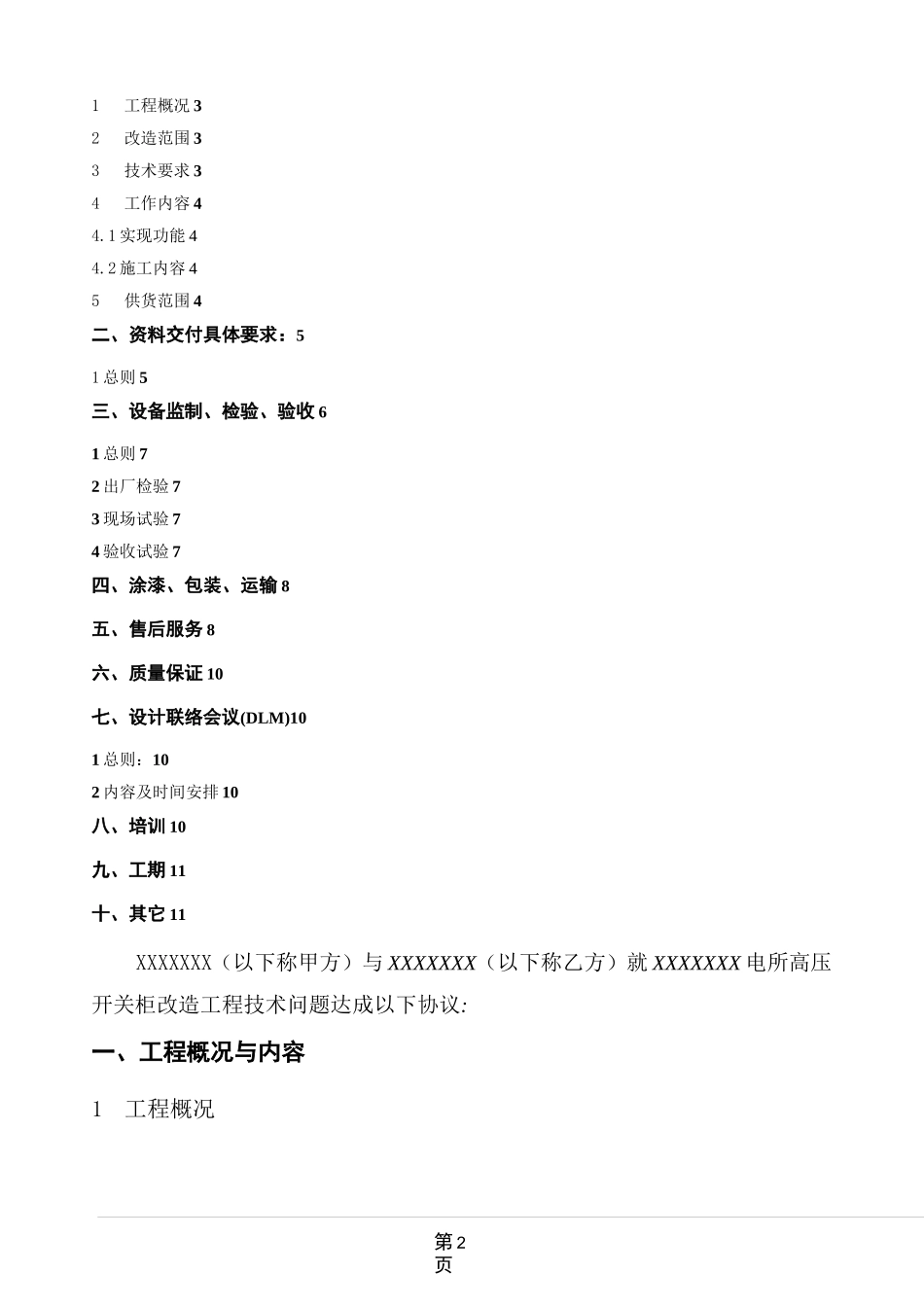

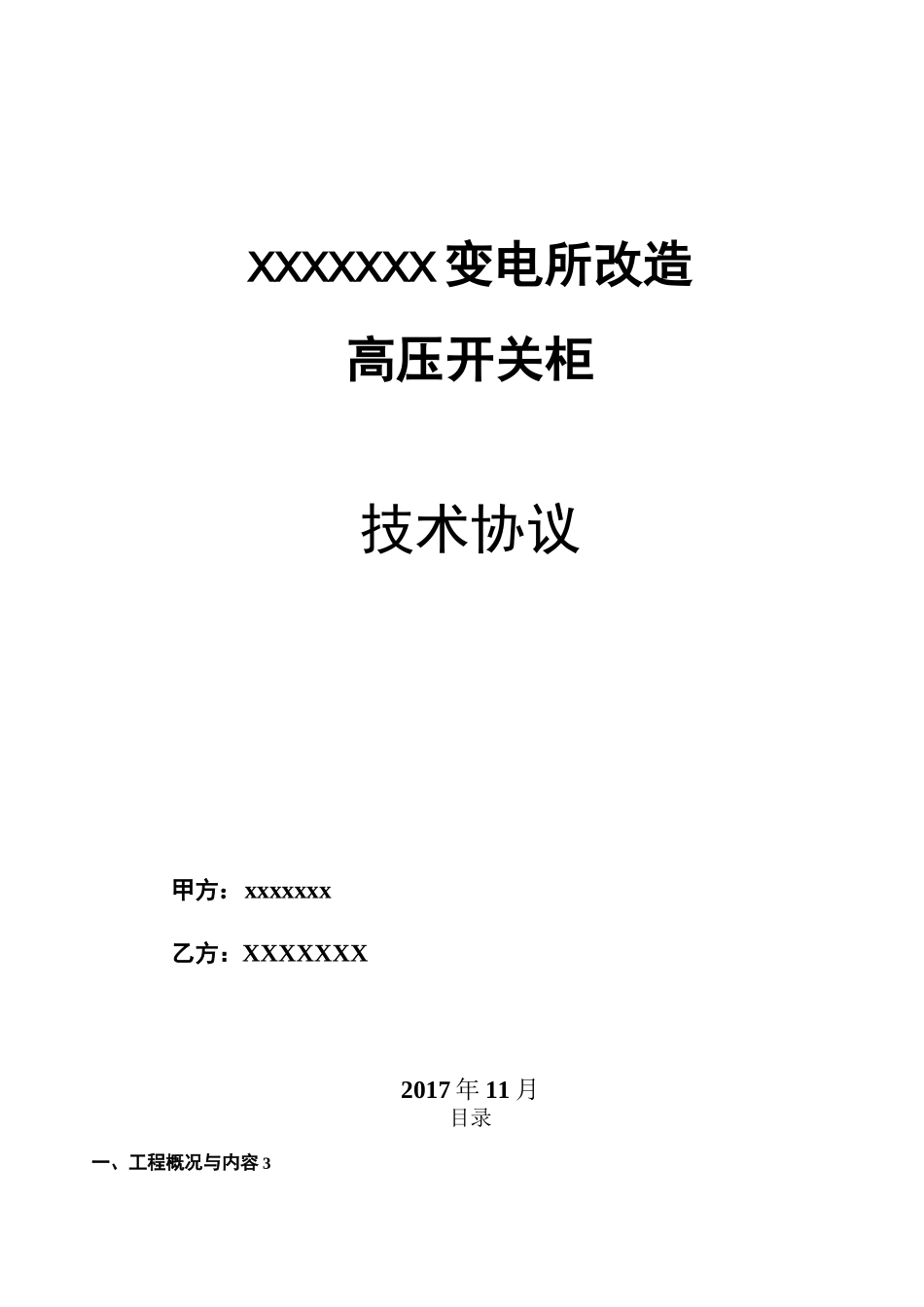

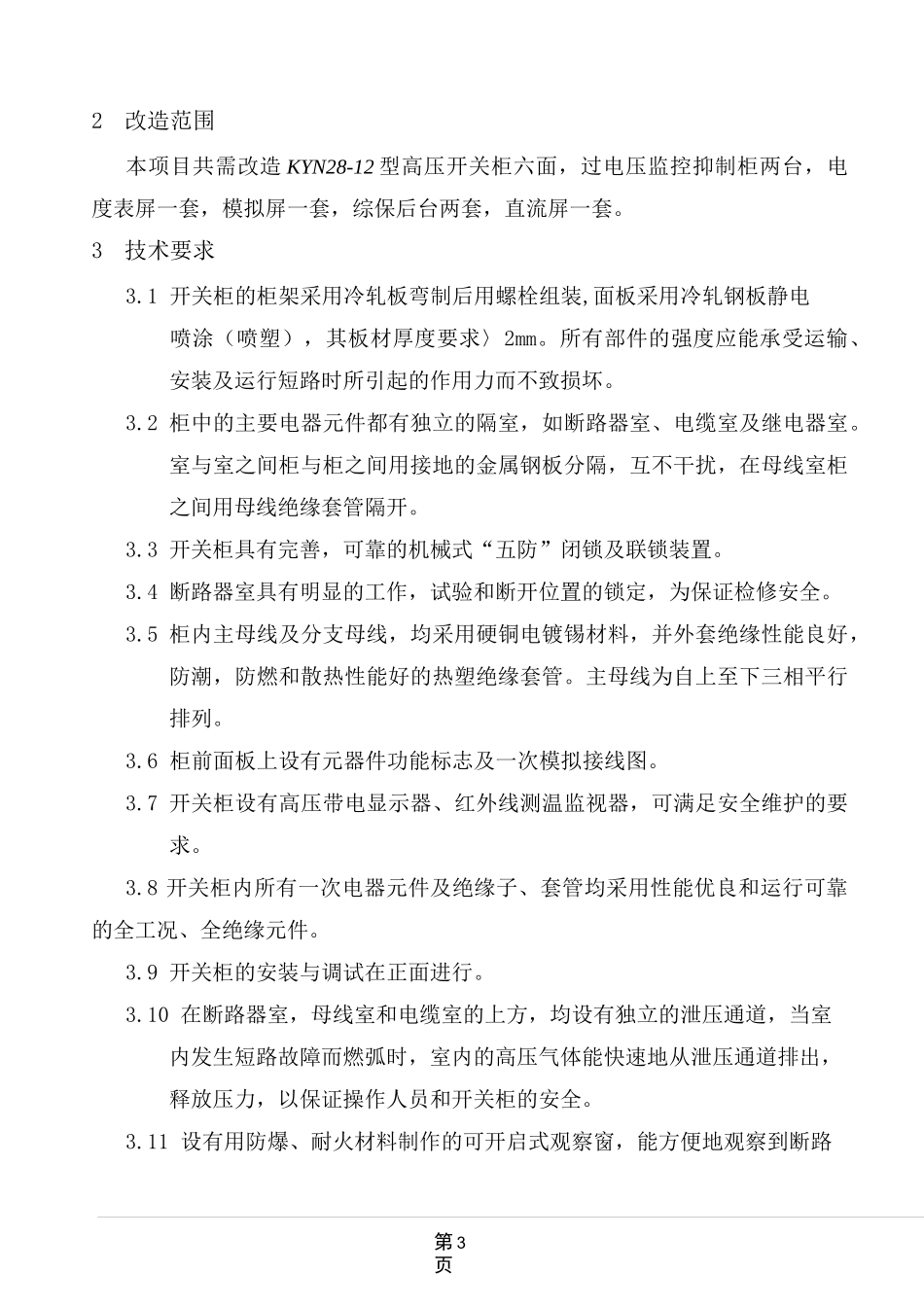

XXXXXXX变电所改造高压开关柜技术协议甲方：xxxxxxx乙方：XXXXXXX2017年11月目录一、工程概况与内容3第2页1工程概况32改造范围33技术要求34工作内容44.1实现功能44.2施工内容45供货范围4二、资料交付具体要求：51总则5三、设备监制、检验、验收61总则72出厂检验73现场试验74验收试验7四、涂漆、包装、运输8五、售后服务8六、质量保证10七、设计联络会议(DLM)101总则：102内容及时间安排10八、培训10九、工期11十、其它11XXXXXXX（以下称甲方）与XXXXXXX（以下称乙方）就XXXXXXX电所高压开关柜改造工程技术问题达成以下协议:一、工程概况与内容1工程概况第3页2改造范围本项目共需改造KYN28-12型高压开关柜六面，过电压监控抑制柜两台，电度表屏一套，模拟屏一套，综保后台两套，直流屏一套。3技术要求3.1开关柜的柜架采用冷轧板弯制后用螺栓组装,面板采用冷轧钢板静电喷涂（喷塑），其板材厚度要求〉2mm。所有部件的强度应能承受运输、安装及运行短路时所引起的作用力而不致损坏。3.2柜中的主要电器元件都有独立的隔室，如断路器室、电缆室及继电器室。室与室之间柜与柜之间用接地的金属钢板分隔，互不干扰，在母线室柜之间用母线绝缘套管隔开。3.3开关柜具有完善，可靠的机械式“五防”闭锁及联锁装置。3.4断路器室具有明显的工作，试验和断开位置的锁定，为保证检修安全。3.5柜内主母线及分支母线，均采用硬铜电镀锡材料，并外套绝缘性能良好，防潮，防燃和散热性能好的热塑绝缘套管。主母线为自上至下三相平行排列。3.6柜前面板上设有元器件功能标志及一次模拟接线图。3.7开关柜设有高压带电显示器、红外线测温监视器，可满足安全维护的要求。3.8开关柜内所有一次电器元件及绝缘子、套管均采用性能优良和运行可靠的全工况、全绝缘元件。3.9开关柜的安装与调试在正面进行。3.10在断路器室，母线室和电缆室的上方，均设有独立的泄压通道，当室内发生短路故障而燃弧时，室内的高压气体能快速地从泄压通道排出，释放压力，以保证操作人员和开关柜的安全。3.11设有用防爆、耐火材料制作的可开启式观察窗，能方便地观察到断路第4页器分、合闸机械指示和手车在柜内所处位置及高压电缆的终端联接情况。3.12装有完善，可靠的接地系统和明显地接地标志。3.13每台开关柜设有空间加热器。3.14柜内及引出母线为应套硅橡胶绝缘护套，应有相序标志。3.15高压真空断路器选用龙波电气或厦门华电等同档次产品。3.16柜内低压二次元件要求采用人民电气或常熟或其他同档次产品，接线端子采用凤凰产品。3.17过电压监控抑制柜整体选用安徽友创或安徽远成等同档次产品。3.18柜体应设有吊环。4工作内容4.1实现功能可以在综保后台上检测到高压开关柜的合闸分闸状态，报警、趋势等。4.2施工内容安装KYN28-12型高压开关柜六面，过电压监控抑制柜两台，电度表屏一套,模拟屏一套，综保后台两套，直流屏一套，并按照施工图纸敷设电缆，接线并调试。5供货范围第5页名称型号单位数量2次过电压保护器ZCTB-2组32次过电压保护器ZCTB-2组2带电显示器DXN-10Q+专感器只1电流表6L2-A只8电流互感器LZZBJ12-101000/5组合只5隔离开关GW5A-72.5IIW/1250A只1过电压保护器275VDC/10KA只5过电压抑治柜GG1A(ETY-J/X-12/3200A2800X1200X1200mm面2接地开关JN15-12只2柜体800*1500*2300台6配电箱700*800*200台1逆变器1.5KW只1零序电流互感器LXK-120只4小电流选线装置KA2003-DH只1小型断路器DZ47-63/3P32A只3小型断路器DZ47-63/1P16A只5真空断路器WVB-12/1250-31.5/BF-O只5智能操控装置HZYN-5800只5综保DCAP-3000只6直流电源屏XLZW31AC380V/DC220V100Ah台1综保后台DCAP3.0套1电度表屏DSSD51套1二、资料交付具体要求：1总则1.1乙方提供的所有图纸必须完全符合所供的系统,并及时反映出目前工程设计进度,所有资料均应装订,并标明修改的版本号和日期。1.2乙方应保证所供文件和图纸完全能满足甲方正常运行和维护的需要。1.3乙方提供的资料应包括涉及所有系统部件的安装、运行、注意事项和维护方法的详细说明,此外还应包括所购设备的完整设备表和详细指第6页南。1.4每只机柜、操作站应标明各模件和组装的编号,并包括正视图、后视图、开孔图、...
