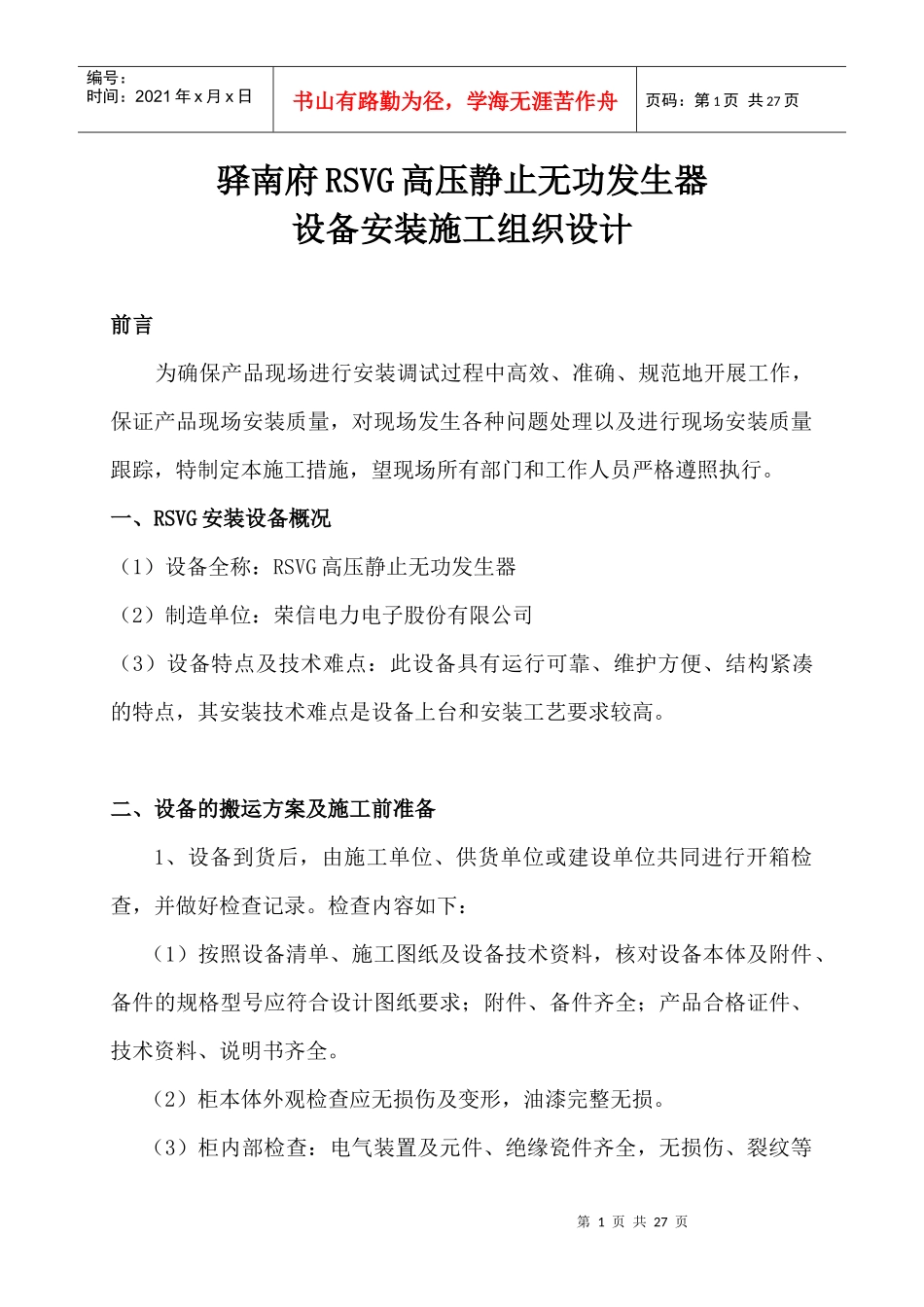

第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共27页驿南府RSVG高压静止无功发生器设备安装施工组织设计前言为确保产品现场进行安装调试过程中高效、准确、规范地开展工作，保证产品现场安装质量，对现场发生各种问题处理以及进行现场安装质量跟踪，特制定本施工措施，望现场所有部门和工作人员严格遵照执行。一、RSVG安装设备概况（1）设备全称：RSVG高压静止无功发生器（2）制造单位：荣信电力电子股份有限公司（3）设备特点及技术难点：此设备具有运行可靠、维护方便、结构紧凑的特点，其安装技术难点是设备上台和安装工艺要求较高。二、设备的搬运方案及施工前准备1、设备到货后，由施工单位、供货单位或建设单位共同进行开箱检查，并做好检查记录。检查内容如下：（1）按照设备清单、施工图纸及设备技术资料，核对设备本体及附件、备件的规格型号应符合设计图纸要求；附件、备件齐全；产品合格证件、技术资料、说明书齐全。（2）柜本体外观检查应无损伤及变形，油漆完整无损。（3）柜内部检查：电气装置及元件、绝缘瓷件齐全，无损伤、裂纹等第2页共27页第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共27页缺陷。2、设备搬运（1）设备运输：由起重工作业，电工配合。根据设备重量、距离长短可采用汽车、汽车吊配合运输或人力推车运输。（2）设备运输、吊装时注意事项：1）道路要事先清理，保持平整畅通。2）设备吊点。柜顶部有吊环者，吊索应穿在吊环内，无吊环者吊索应挂在四角主要承力结构处，不得将吊索吊在设备部件上。吊索的绳长应一致，以防柜体变形或损坏部件。3）汽车运输时，必须用麻绳将设备与车身固定牢，开车要平稳。4）设备运到现场后，若暂不安装就位，应及时用苫布盖好，并把苫布绑扎牢固，防止设备风吹、日晒或雨淋。5）设备搬运过程中，不许将设备倒立，防止设备油漆、电器元件损坏。3、施工前准备（1）技术准备1）组织相关的专业技术人员进行施工图会审。2）编制工程进度计划及材料和设备需用计划，编制加工件的加工计划，提交详细加工图纸。3）编写主要施工作业指导书并对作业人员进行交底。4）准备好施工安装技术记录、试验报告、开箱记录等各种记录表格。第3页共27页第2页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共27页5）对工程施工所需的设备、机具、仪器仪表进行全面检测、维修和保养，确保其能正常工作。（2）材料及设备准备本工程使用的主要设备均施工方主订购供货，因此根据现场作业程序的安排拟定设备进场的时间计划给建设单位和监理。（3）施工现场准备做好生活设施安排，准备好临时物资材料场地、工具间等，合理布置施工电源。并对土建前期施工做好的设备基础进行测量校核。（4）施工机械和试验设备配备我公司针对本工程的实际情况，配备较精良的施工器械及实验设备，具体见工程主要机械和试验设备计划表（附表一）。（5）劳动力准备本工程我公司拟选派各专业的精干力量，以使工程保质保量保安全地完成。保证措施：针对劳动力受春耕夏种秋收冬闲因素的影响，我公司专门制定了一系列措施，劳资部门提前筹划，早做准备；增强劳动工人的劳动报酬灵活性，以促进季节性对劳动变化的影响；针对不同时期，调整施工作业时间、班次的调整，保证总体劳动人次稳定，保证施工进度计划的顺利进行。第4页共27页第3页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共27页三、工程项目组织管理机构针对本工程，将组建一个由公司直接管理的项目部，实行项目经理负责制，建立现场施工管理机构，严格执行各项施工管理制度。拟选派一名有丰富实践经验、工作认真负责的项目经理，和一批有技术职称、有丰富施工经验、协调能力强的管理人员，组成项目管理部，保证工程在统一指挥、统一部署下进行，优质高效地完成所有施工任务。项目管理部组织结构图:各负责人的职责如下：1、项目经理：全权处理本工程中的各项事务，并对公司经理负责。项目经理部项目经理技术负责人工程部安全、技术、质量供应部设备、材料、仓库财务部预算、费用、...
