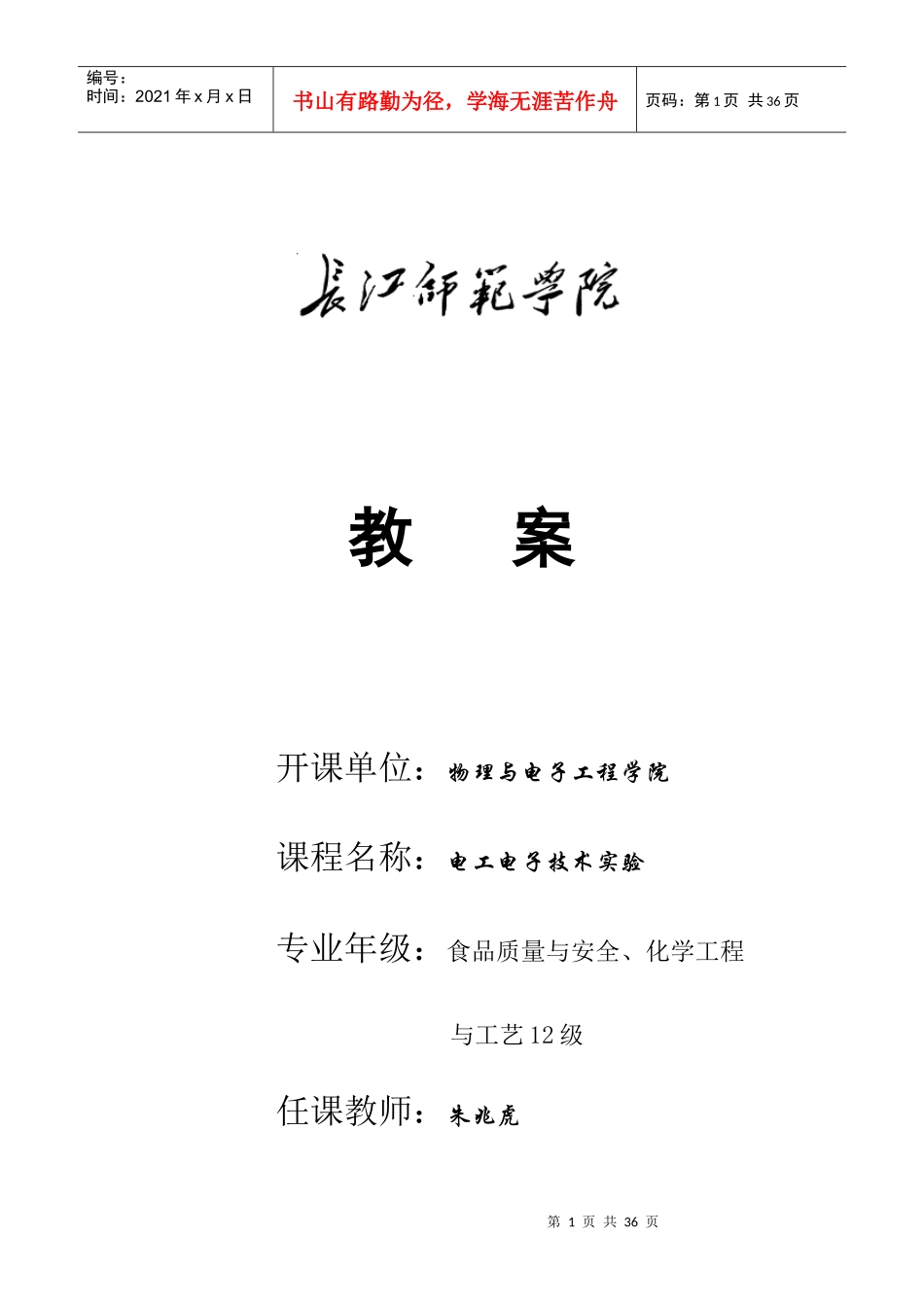

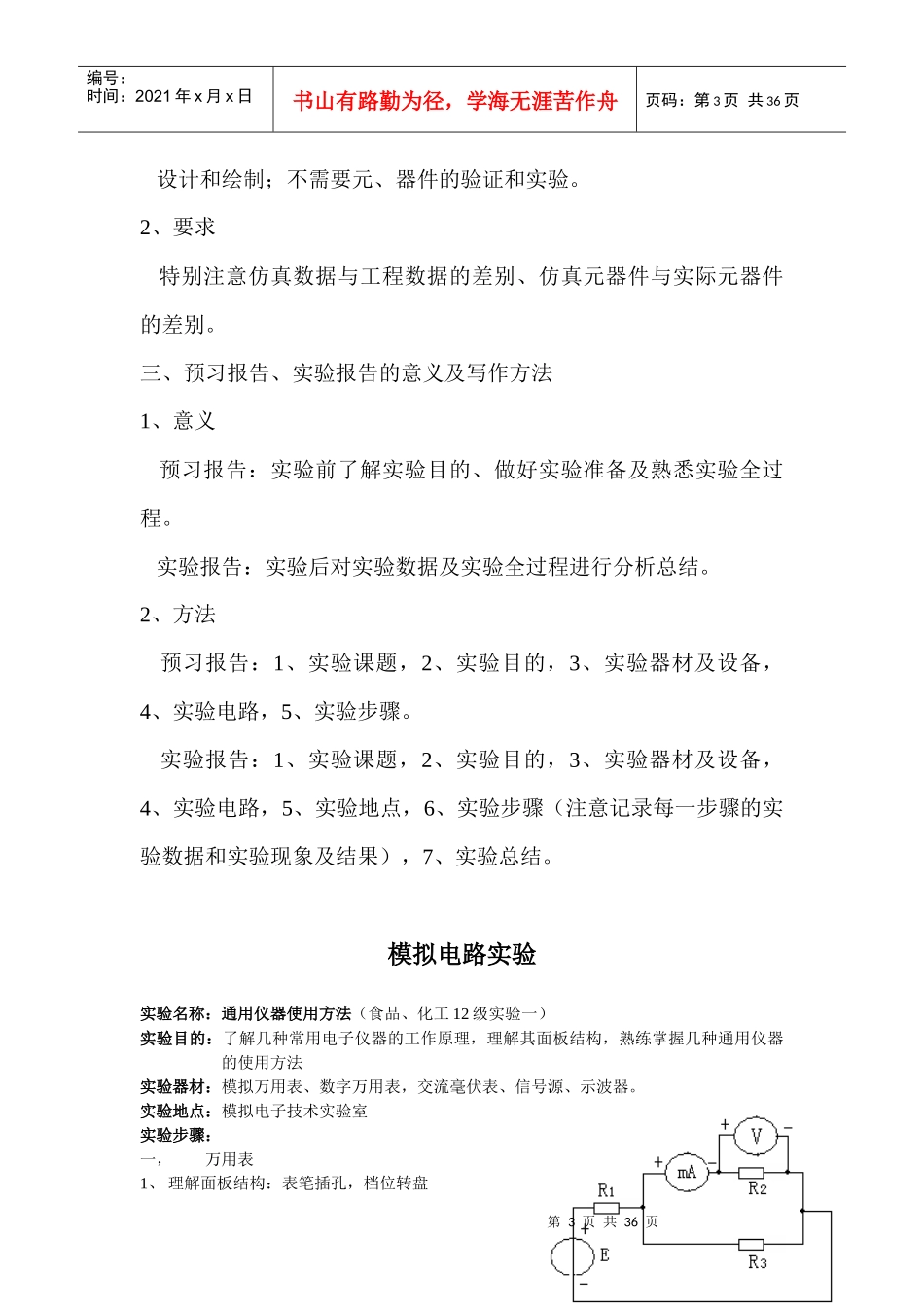

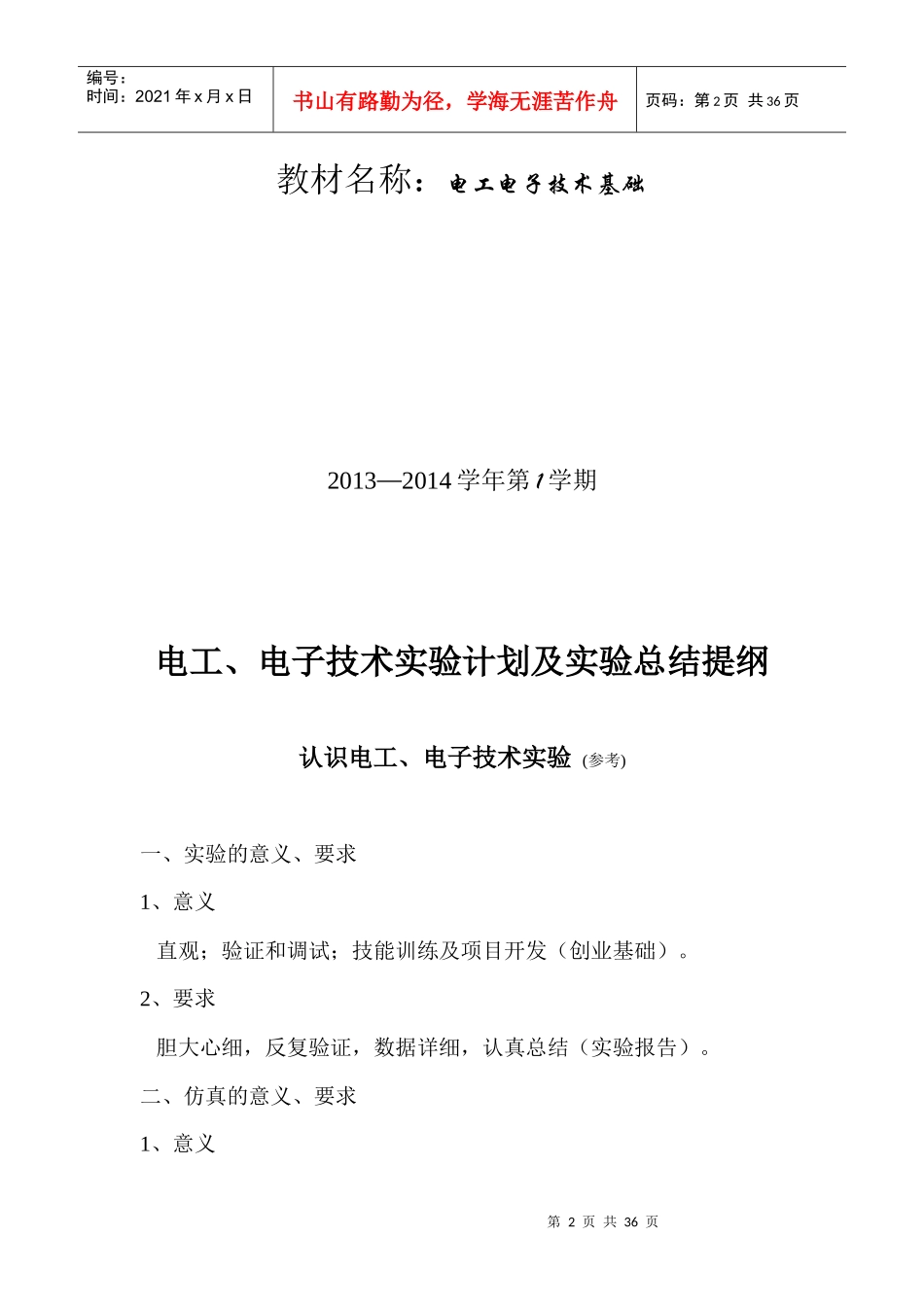

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页教案开课单位：物理与电子工程学院课程名称：电工电子技术实验专业年级：食品质量与安全、化学工程与工艺12级任课教师：朱兆虎第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页教材名称：电工电子技术基础2013—2014学年第1学期电工、电子技术实验计划及实验总结提纲认识电工、电子技术实验(参考)一、实验的意义、要求1、意义直观；验证和调试；技能训练及项目开发（创业基础）。2、要求胆大心细，反复验证，数据详细，认真总结（实验报告）。二、仿真的意义、要求1、意义第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页设计和绘制；不需要元、器件的验证和实验。2、要求特别注意仿真数据与工程数据的差别、仿真元器件与实际元器件的差别。三、预习报告、实验报告的意义及写作方法1、意义预习报告：实验前了解实验目的、做好实验准备及熟悉实验全过程。实验报告：实验后对实验数据及实验全过程进行分析总结。2、方法预习报告：1、实验课题，2、实验目的，3、实验器材及设备，4、实验电路，5、实验步骤。实验报告：1、实验课题，2、实验目的，3、实验器材及设备，4、实验电路，5、实验地点，6、实验步骤（注意记录每一步骤的实验数据和实验现象及结果），7、实验总结。模拟电路实验实验名称：通用仪器使用方法（食品、化工12级实验一）实验目的：了解几种常用电子仪器的工作原理，理解其面板结构，熟练掌握几种通用仪器的使用方法实验器材：模拟万用表、数字万用表，交流毫伏表、信号源、示波器。实验地点：模拟电子技术实验室实验步骤：一，万用表1、理解面板结构：表笔插孔，档位转盘第4页共36页第3页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共36页2、练习使用方法：举例如图：用电流表测量R2的电流和电压时，电流表和电压表的连接方法。（附图只作参考，画出实际实验连接图）3、注意事项：（1）功能档位必须准确（2）表笔插孔不得有错（3）量程必须比实际测量值大提示：万用表指针停留在满刻度的三分之二左右时读数误差较小。二，交流毫伏表1、理解万用表交流电压档与交流毫伏表的适用范围2、理解面板结构：三个读数刻度盘、量程转盘、信号线接口、电源开关3、练习使用方法：接地线——打开电源——调零——调整量程——接信号线——关闭电源——断开信号线——断开地线三，信号源1、理解面板结构：电源开关、信号类型按钮、频率粗调按钮和频率微调旋钮、信号幅度调节旋钮、信号幅度衰减按钮。2、练习使用方法：练习调整频率、练习调整幅度、练习调整波形四，示波器1、理解面板结构：2、练习使用方法：自测校正信号的幅度、周期，同时显示两个信号的调整五，配套测量练习用信号源产生正弦信号，用示波器观察波形、测量周期频率、测量峰峰值，用交流毫伏表测量有效值、并与示波器测量值进行比较。实验总结：总结这些仪器的用途，实验中遇到的问题及解决办法，绘出实验室连接过的电路和测得的典型数据，并分别进行分析。第5页共36页第4页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共36页第6页共36页第5页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共36页Q12N2714Rw500K_LINKey=A55%Rb220kRb120kRc2.4kRe1.0kCb10uF-POLCc10uF-POLCe47uF-POLVCC12VRL2.4k2Us50mV1kHz0Deg4657013第7页共36页第6页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共36页实验名称：仿真的意义和方法（食品、化工12级实验二）实验目的：练习仿真软件Multisim的应用方法，掌握共射极放大器的仿真调试方法，理解仿真测试与实验测试的区别。实验器材：计算机及Multisim软件实验地点：微机房实验步骤：1、起动仿真软件建立文档2、放置元件连接电路3、调整静态工作点使三极管处于放大状态（记录静态工作点）4、调整各种失真记录图形，记录最大不失真输出的静态工作点实验总结：...
