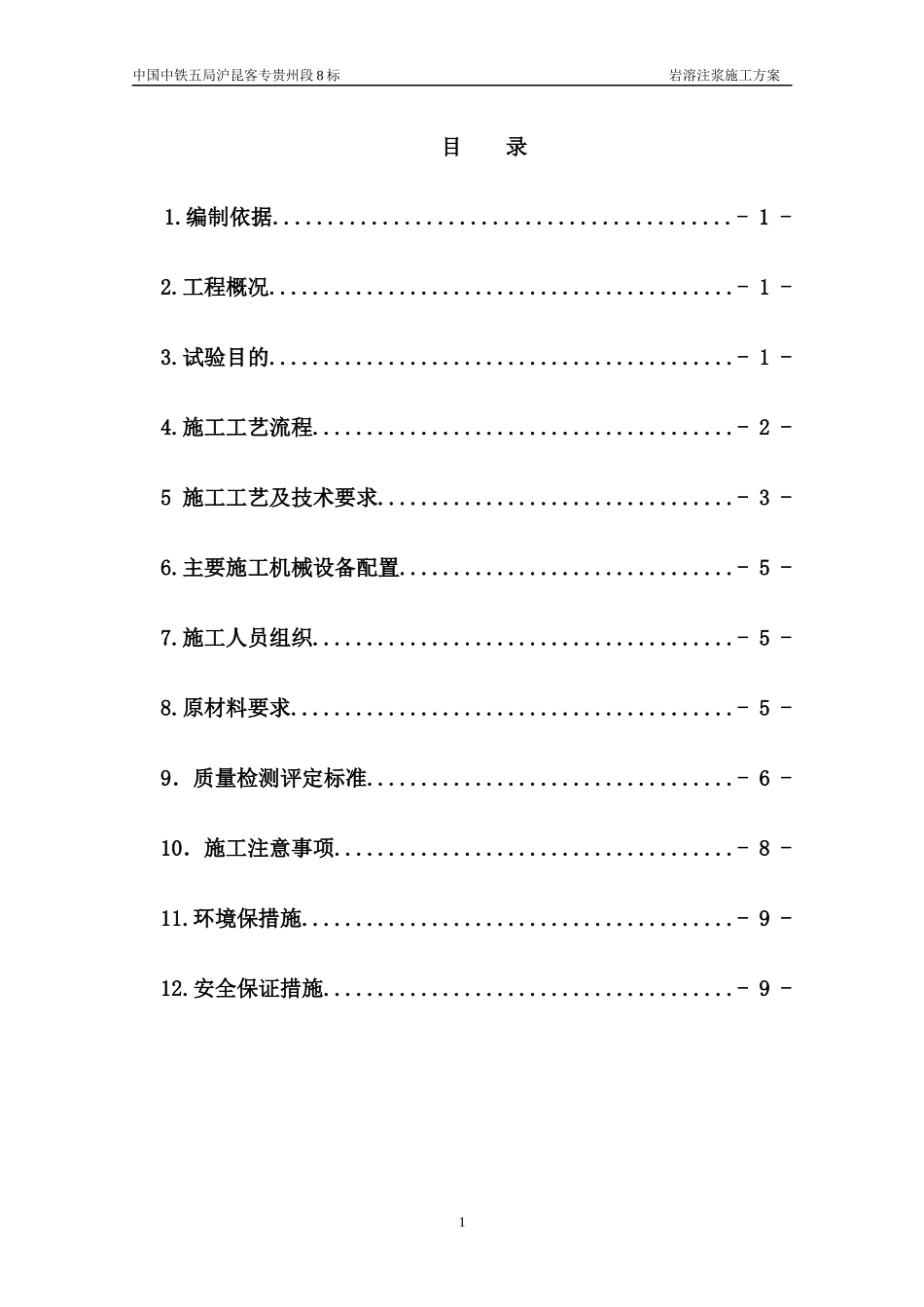

中国中铁五局沪昆客专贵州段8标岩溶注浆施工方案目录1.编制依据..........................................-1-2.工程概况...........................................-1-3.试验目的...........................................-1-4.施工工艺流程.......................................-2-5施工工艺及技术要求.................................-3-6.主要施工机械设备配置...............................-5-7.施工人员组织.......................................-5-8.原材料要求.........................................-5-9．质量检测评定标准..................................-6-10．施工注意事项.....................................-8-11.环境保措施........................................-9-12.安全保证措施......................................-9-1中国中铁五局沪昆客专贵州段8标岩溶注浆施工方案2第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页岩溶注浆工艺性施工方案1.编制依据（1）沪昆客专8标安顺本车站D1K805+715～D1K807+600路基岩溶分期整治设计图纸。（2）铁建函[2010]769号《关于新建长沙至昆明铁路客运专线初步设计的批复》、《铁路工程地基处理技术规程》；（3）现行设计规范、铁路工程质量验收标准及其它有关文件资料。（4）工地现场调查、采集、咨询所获取的资料。（5）整治范围内路基岩溶定测及补定测地质勘察报告和地质（物探）平、剖面图。（6）我单位类似工程施工积累的施工经验及设备。2.工程概况2.1工程概况本工程位于安顺西车站段（D1K805+500～D1K807+600）,位于安顺市郊区，地处云贵高原侵蚀中低山丘陵地貌，地形相对平坦，地面高程1330～1345m；路基形式为路堤，路基最大填土高度为13m；覆盖层为坡残积Q4dl+El粘土，土层厚度2～8m，具有弱膨胀性。下伏基岩为三叠系中统关岭组一段（T2g1）白云岩、白云灰质岩。地下水埋深15～20m，地下水波动是本段岩溶地面塌陷的主要诱因，岩溶水较发育。溶蚀破碎带、溶隙、充填溶洞及空溶洞等岩溶形态发育。属易塌陷区，需进行岩溶地面塌陷防治处理。我部计划2011年2月27日在DK807+380～DK807+525进行试验性施工。2.2水文地质概况本段地表水主要为沟水、水田水，水量较少。主要受大气降水补给，流量受季节变化影响较大，以蒸发、下渗和径流形式排泄。地表水较发育，地下水以孔隙水、基岩风化裂隙水、岩溶水为主，环境对混凝土具酸性侵蚀，侵蚀等级H1。2.3物理地质：地震动峰值加速度为≤0.15g。3.试验目的总结出适宜的施工设备选型、施工工艺和方法、施工顺序；及时优化动态整治施工流程、注浆工艺控制参数，确保整治的有效性与针对性。4.施工工艺流程第1页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页5施工工艺及技术要求5.1施工准备施工准备工作与施工调查同步进行，放好线路中线后，一次性测邮注浆孔位；钻探先行，注浆随后。边探边钻，边注边察。及时发现异常，及时调整工艺。同时做好周边环境的监测，避免污染和控制浆液超出加固范围。土石界面附近岩溶发育，采用分段注浆法，调整压力，加大注浆量。遇较大空洞和水流，灌注砂浆或添加粗骨料，加注浓浆等方式封堵。在施工前、后均采用综合物探与注水相结第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页合的方法进行岩溶地基处理工程的效果检测。施工用电从附近的变压器接用，施工用水应满足施工要求。岩溶路基注浆工程施工程序主要为注浆孔钻探、压浆、物探验证三个程序。5.2钻孔a、钻孔位置依据平面图施放，按设计排距5m,孔间距5m,正三角形布孔，测设孔位、标高，进行统一编号钉桩，孔位偏差不大于10cm。当因避让管、线等客观原因需对孔位进行调整，且距离大于50cm时，需报设计、监理单位核准。先钻边排孔，后钻内排孔。开孔前先了解有无地下埋藏物。b、覆盖层中钻孔采用跟管钻进，直径不得小于130mm。基岩段终孔直径不得小于91mm。所有先导探灌孔均须按勘探钻孔技术要求施钻，进行岩芯鉴定和编录...
