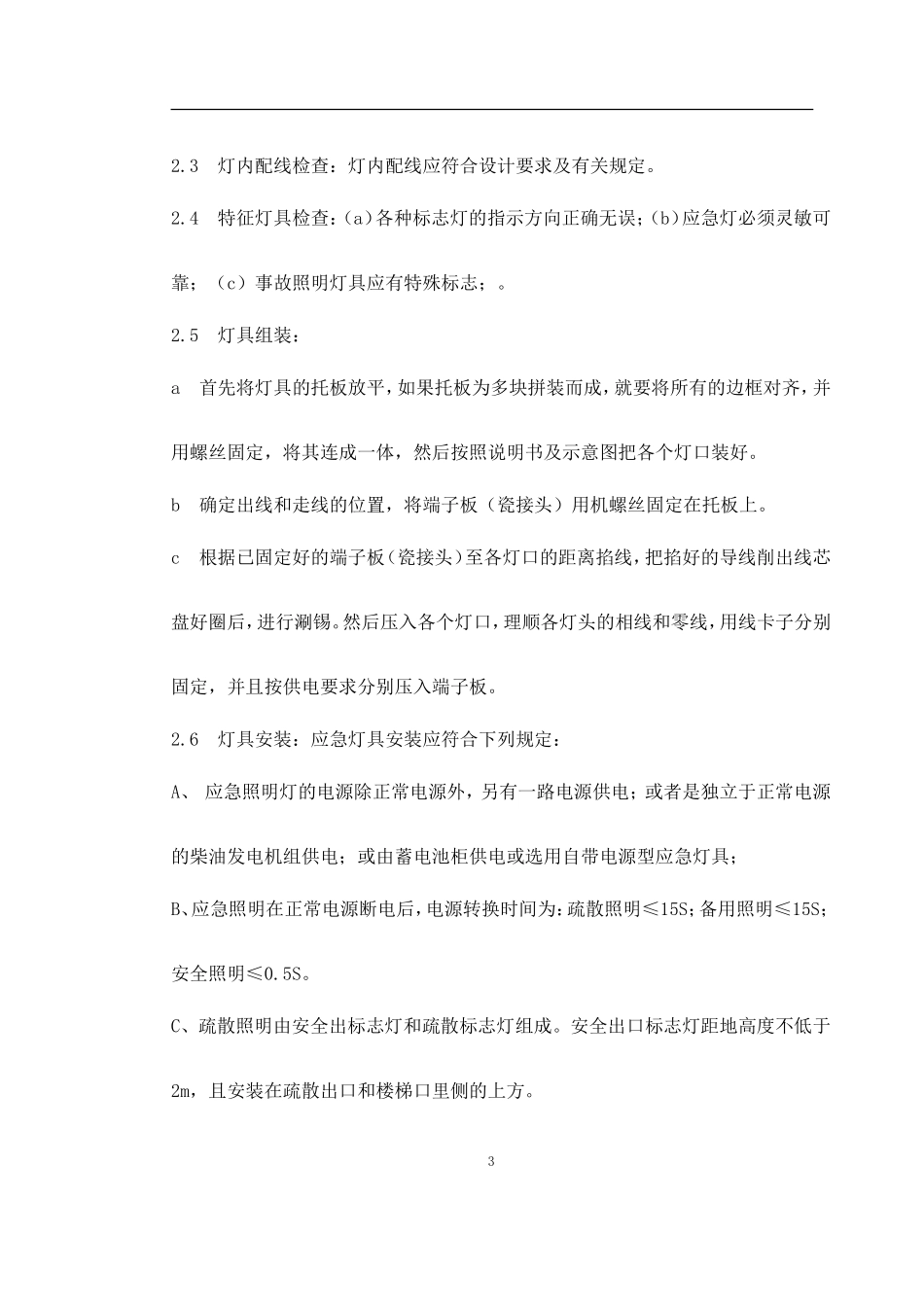

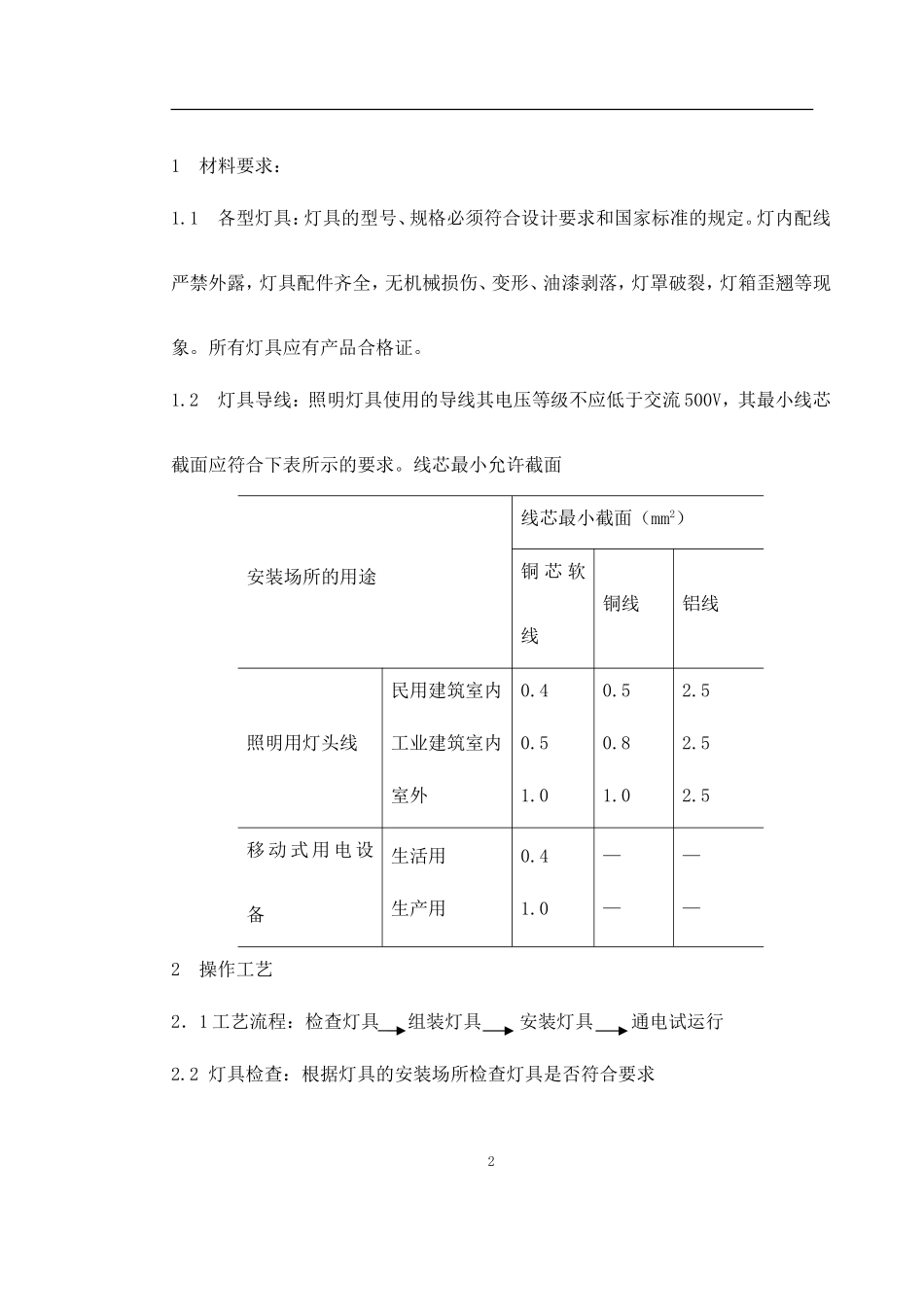

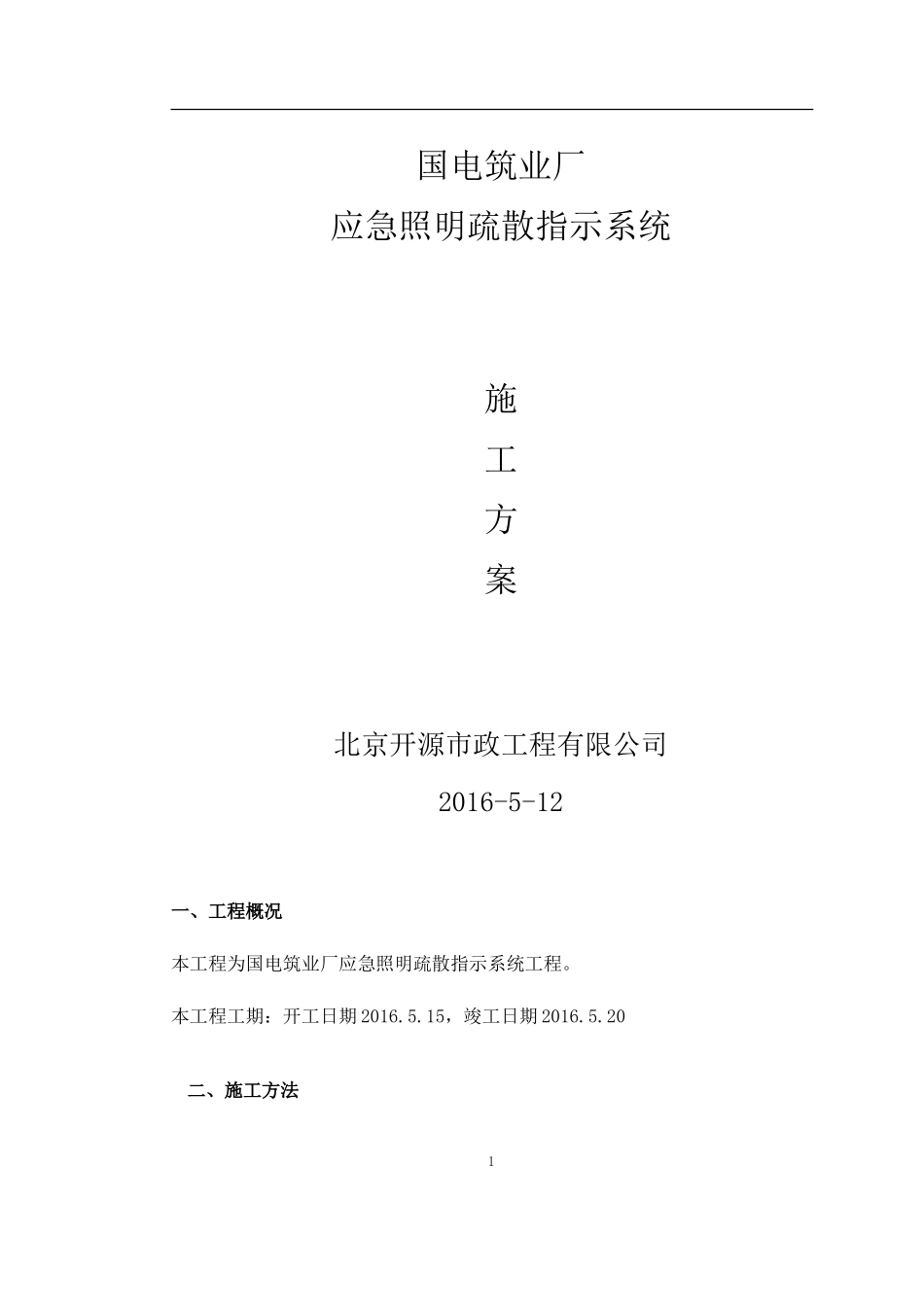

国电筑业厂应急照明疏散指示系统施工方案北京开源市政工程有限公司2016-5-12一、工程概况本工程为国电筑业厂应急照明疏散指示系统工程。本工程工期：开工日期2016.5.15，竣工日期2016.5.20二、施工方法11材料要求：1.1各型灯具：灯具的型号、规格必须符合设计要求和国家标准的规定。灯内配线严禁外露，灯具配件齐全，无机械损伤、变形、油漆剥落，灯罩破裂，灯箱歪翘等现象。所有灯具应有产品合格证。1.2灯具导线：照明灯具使用的导线其电压等级不应低于交流500V，其最小线芯截面应符合下表所示的要求。线芯最小允许截面安装场所的用途线芯最小截面（mm2）铜芯软线铜线铝线照明用灯头线民用建筑室内工业建筑室内室外0.40.51.00.50.81.02.52.52.5移动式用电设备生活用生产用0.41.0————2操作工艺2．1工艺流程：检查灯具组装灯具安装灯具通电试运行2.2灯具检查：根据灯具的安装场所检查灯具是否符合要求22.3灯内配线检查：灯内配线应符合设计要求及有关规定。2.4特征灯具检查：（a）各种标志灯的指示方向正确无误；（b）应急灯必须灵敏可靠；（c）事故照明灯具应有特殊标志；。2.5灯具组装：a首先将灯具的托板放平，如果托板为多块拼装而成，就要将所有的边框对齐，并用螺丝固定，将其连成一体，然后按照说明书及示意图把各个灯口装好。b确定出线和走线的位置，将端子板（瓷接头）用机螺丝固定在托板上。c根据已固定好的端子板（瓷接头）至各灯口的距离掐线，把掐好的导线削出线芯盘好圈后，进行涮锡。然后压入各个灯口，理顺各灯头的相线和零线，用线卡子分别固定，并且按供电要求分别压入端子板。2.6灯具安装：应急灯具安装应符合下列规定：A、应急照明灯的电源除正常电源外，另有一路电源供电；或者是独立于正常电源的柴油发电机组供电；或由蓄电池柜供电或选用自带电源型应急灯具；B、应急照明在正常电源断电后，电源转换时间为：疏散照明≤15S；备用照明≤15S；安全照明≤0.5S。C、疏散照明由安全出标志灯和疏散标志灯组成。安全出口标志灯距地高度不低于2m，且安装在疏散出口和楼梯口里侧的上方。3D、疏散标志灯安装在安全出口的顶部，楼梯间、疏散走道及其转角处应安装在1m以下的墙面上，不易安装的部位可安装在上部。疏散通道上的标志灯间距不大于20m。E、疏散标志灯的设置，不影响正常通行，且不在其周围设置容易混同疏散标志的其他标志牌等。F、应急照明灯具运行中温度大于60℃的灯具，当靠近可燃物时，采取隔热、散热等防火措施。当采用白炽灯，卤钨灯等光源时，不直接安装在可燃装修材料或可燃物件上。G、应急照明线路在每个防火分区有独立的应急照明回路，穿越不同防火分区的线路有防火隔堵措施。H疏散照明线路采用耐火电线，穿管明敷或在非燃烧体内穿刚性导管暗敷，暗敷保护层厚度不小于30mm，电线采用额定电压不低于750V的铜芯绝缘电线。2.7通电试运行：灯具、配电箱（盘）安装完毕，且各条支路的绝缘电阻摇测合格后，方允许通电试运行。通电后应仔细检查和巡视，检查灯具的控制是否灵活、准确；开关与灯具控制顺序相对应，如果发现问题必须先断电，然后查找原因进行修复。43、质量标准3.1保证项目：3.1.1灯具的规格、型号及使用场所必须符合设计要求和施工规范的规定。3.1.23kg以上的灯具，必须预埋吊钩或螺栓，预埋件必须牢固可靠。3.1.3低于2.4m以下的灯具的金属外壳部分应做好接地或接零保护。3.2基本项目：3.2.1灯具安装灯具安装牢固端正，位置正确，灯具安装在木台的中心。器具清洁干净，吊杆垂直，吊链的双链平行，灯具安装固定可靠，排列整齐。3.2.2导线与灯具的连接：导线进入灯具处的绝缘保护良好，留有适当余量。连接牢固紧密，不伤线芯。压板连接时压紧无松动，螺栓连接时，在同一端子上导线不超过两根，吊链灯的引下线整齐美观。3.3允许偏差项目：器具成排安装的中心线允许偏差5mm。4成品保护4.1灯具进入现场后应码放整齐、稳固。并要注意防潮，搬运时应轻拿轻放，以免碰坏表面的镀锌层、油漆及玻璃罩。54.2安装灯具时不要碰坏建筑物的门窗及墙面。4.3灯具安装完毕后不得再次喷浆，以防止器具污染。三、量保证措施项目经理部负责对所采购的设备材料进...
