国外织物风格仪KESF和FAST比较研究VIP免费

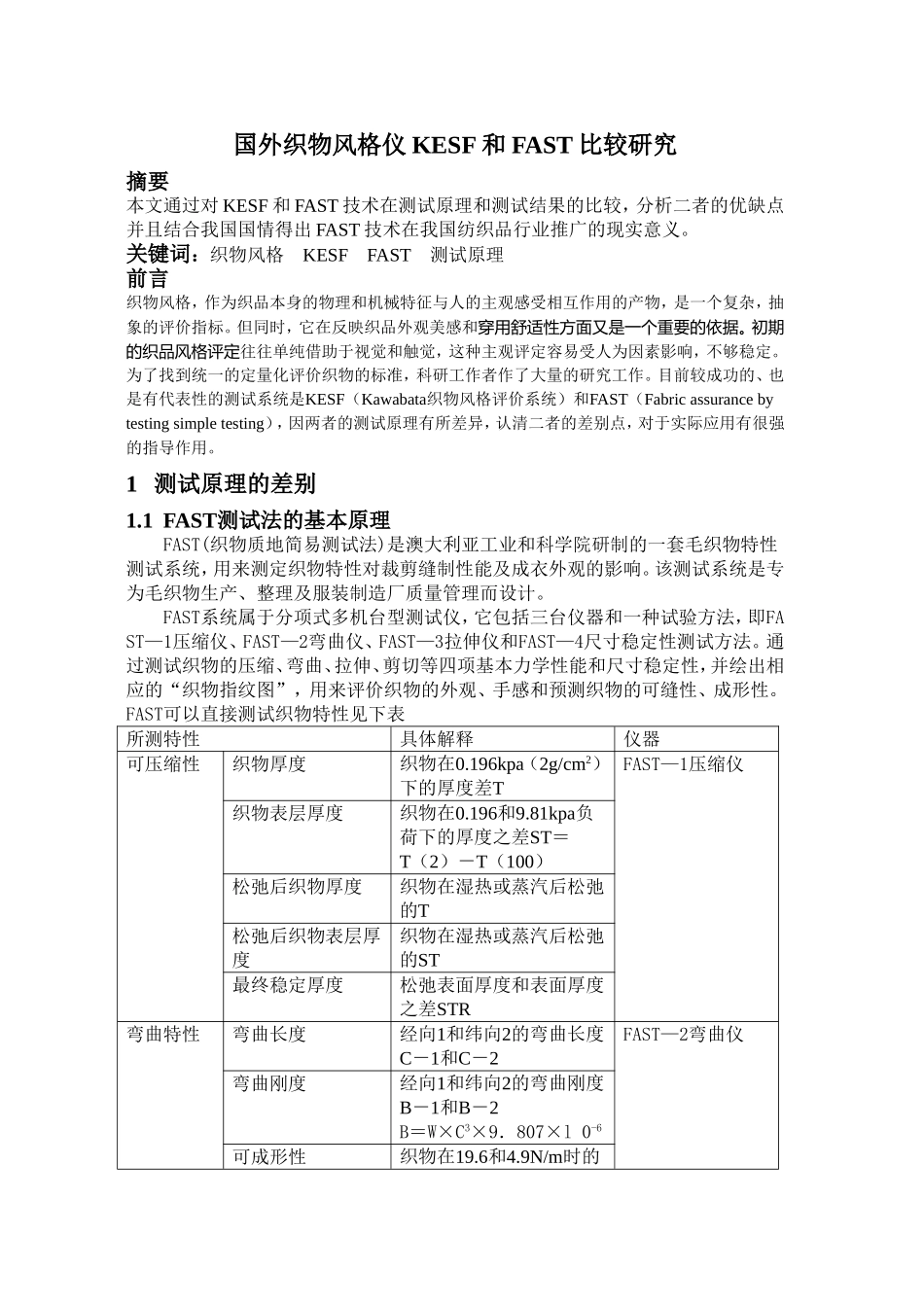

国外织物风格仪KESF和FAST比较研究摘要本文通过对KESF和FAST技术在测试原理和测试结果的比较，分析二者的优缺点并且结合我国国情得出FAST技术在我国纺织品行业推广的现实意义。关键词：织物风格KESFFAST测试原理前言织物风格，作为织品本身的物理和机械特征与人的主观感受相互作用的产物，是一个复杂，抽象的评价指标。但同时，它在反映织品外观美感和穿用舒适性方面又是一个重要的依据。初期的织品风格评定往往单纯借助于视觉和触觉，这种主观评定容易受人为因素影响，不够稳定。为了找到统一的定量化评价织物的标准，科研工作者作了大量的研究工作。目前较成功的、也是有代表性的测试系统是KESF（Kawabata织物风格评价系统）和FAST（Fabricassurancebytestingsimpletesting），因两者的测试原理有所差异，认清二者的差别点，对于实际应用有很强的指导作用。1测试原理的差别1.1FAST测试法的基本原理FAST(织物质地简易测试法)是澳大利亚工业和科学院研制的一套毛织物特性测试系统，用来测定织物特性对裁剪缝制性能及成衣外观的影响。该测试系统是专为毛织物生产、整理及服装制造厂质量管理而设计。FAST系统属于分项式多机台型测试仪，它包括三台仪器和一种试验方法，即FAST—1压缩仪、FAST—2弯曲仪、FAST—3拉伸仪和FAST—4尺寸稳定性测试方法。通过测试织物的压缩、弯曲、拉伸、剪切等四项基本力学性能和尺寸稳定性，并绘出相应的“织物指纹图”，用来评价织物的外观、手感和预测织物的可缝性、成形性。FAST可以直接测试织物特性见下表所测特性具体解释仪器可压缩性织物厚度织物在0.196kpa（2g/cm2）下的厚度差TFAST—1压缩仪织物表层厚度织物在0.196和9.81kpa负荷下的厚度之差ST＝T（2）－T（100）松弛后织物厚度织物在湿热或蒸汽后松弛的T松弛后织物表层厚度织物在湿热或蒸汽后松弛的ST最终稳定厚度松弛表面厚度和表面厚度之差STR弯曲特性弯曲长度经向1和纬向2的弯曲长度C－1和C－2FAST—2弯曲仪弯曲刚度经向1和纬向2的弯曲刚度B－1和B－2B＝W×C3×9．807×l0-6可成形性织物在19.6和4.9N/m时的伸长之差与弯曲刚度计算得到F＝B×(E20一E5)／14．7拉伸特性径向延伸率经向1在98.1N/m拉伸负荷下的伸长率E100－1FAST—3拉伸仪纬向延伸率纬向2在98.1N/m拉伸负荷下的伸长率E100－2对角线方向延伸率4.9N/m拉伸负荷下的斜向伸长率E5，E20尺寸稳定性松弛收缩L1－未浸水前织物干燥长度L2－浸水后织物的浸湿长度L3－再干燥后织物干燥长度经纬向缩水率＝100（L2-L3）/L1FAST—4尺寸稳定性仪湿膨胀100（L2-L3）/L1FAST可以间接推断出的织物特性见下表推断出的织物特性由下述参数推导弯曲刚度弯曲长度织物质量剪切刚性对角线方向延伸率可成形性弯曲刚度径向和纬向延伸率整理稳定性织物表层厚度松弛后织物表层厚度1.2KESF测试法的基本原理KESF，也称川端评价系统（Kawabata’sEvluationsystem）,是以川端季雄为首的日本织物风格评价和标准化委员会(HESC)研制的一整套织物风格测试仪。川端法把织物风格分为三个层次：1.2.1力学量：是利用KES—F风格仪对织物测试获得的拉伸、弯曲、剪切、压缩、厚度及重量，以及表面性质的16个力学参数．1.2.2基本风格：以川端季雄为首的日本织物风格评价和标准化委员会(HESC)对各种风格特征感觉进行了统一定义，提出了若干基本风格．例如：男式冬季外衣料有三种基本风格：硬挺度；光滑度；丰满度。女式中厚外衣料有四种基本风格：硬挺度；光滑度；丰满度；柔软度．又将基本风格中的每一项划为0—10，共11个类别，称为基本风格值，记作HV．1.2.3.综合风格：是对织物品质总的感觉评价．又步综合风格划为0一5，共6个类别称为综合风格值，记作THV。评价方法是首先搜集一定数量的布样，由专家用感官评判法给出每块布样的HV值及THV值，然后用风格仪测量布样的各个力学量指标，再用多元线性回归方法，建立力学量与HV值，以及HV值与THV值之间的方程式。KESF可以直接测试织物特性见下表所测特性公式仪器拉伸特性拉伸功KES－FB1拉伸回弹性拉伸线性度剪切特性剪切刚度剪切角0.50时的剪切滞后矩在0.50的2HG(N/cm)剪切角50时的剪切滞后矩在50的2HG5(N/cm)纯弯曲特性弯曲刚度B...
