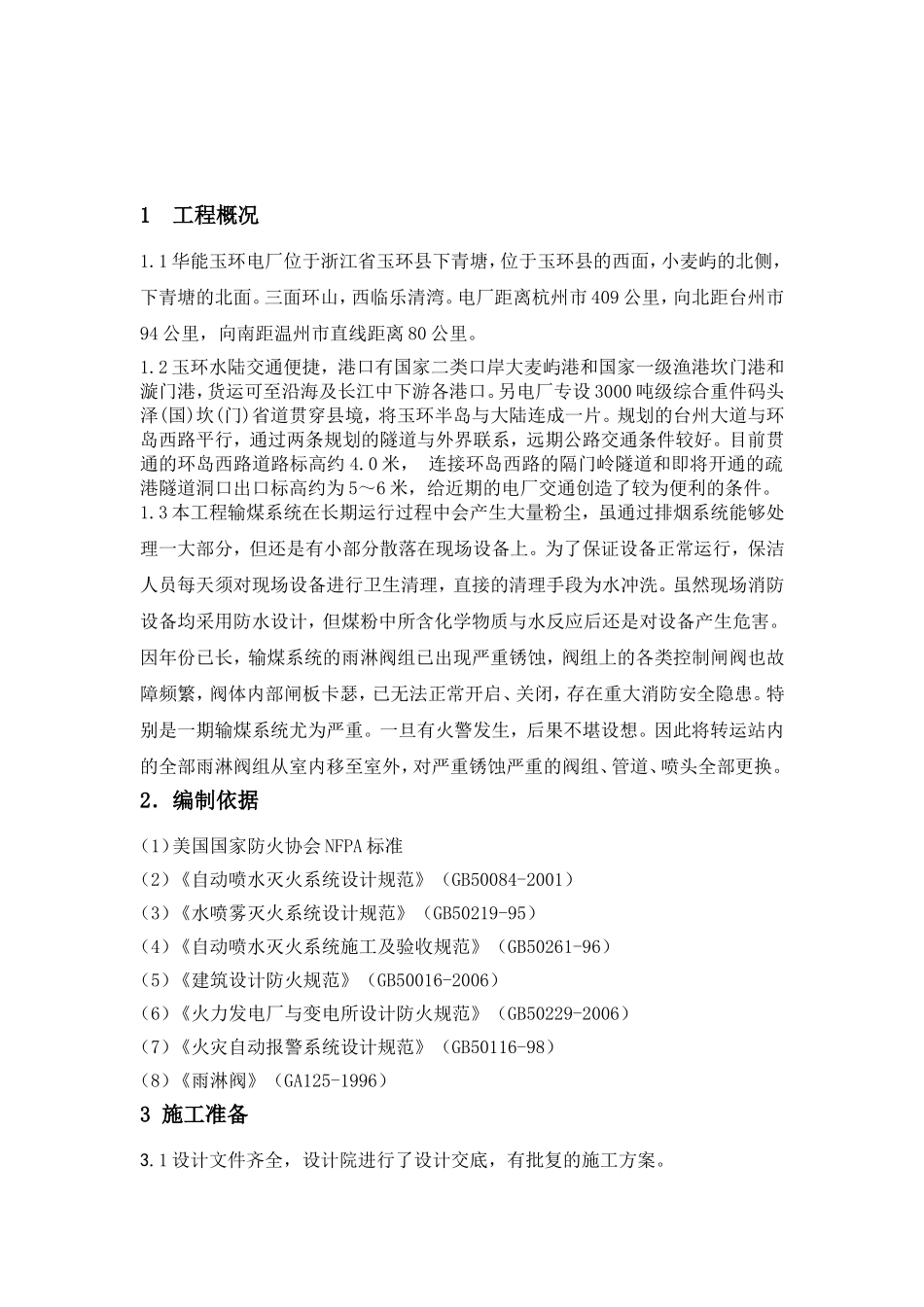

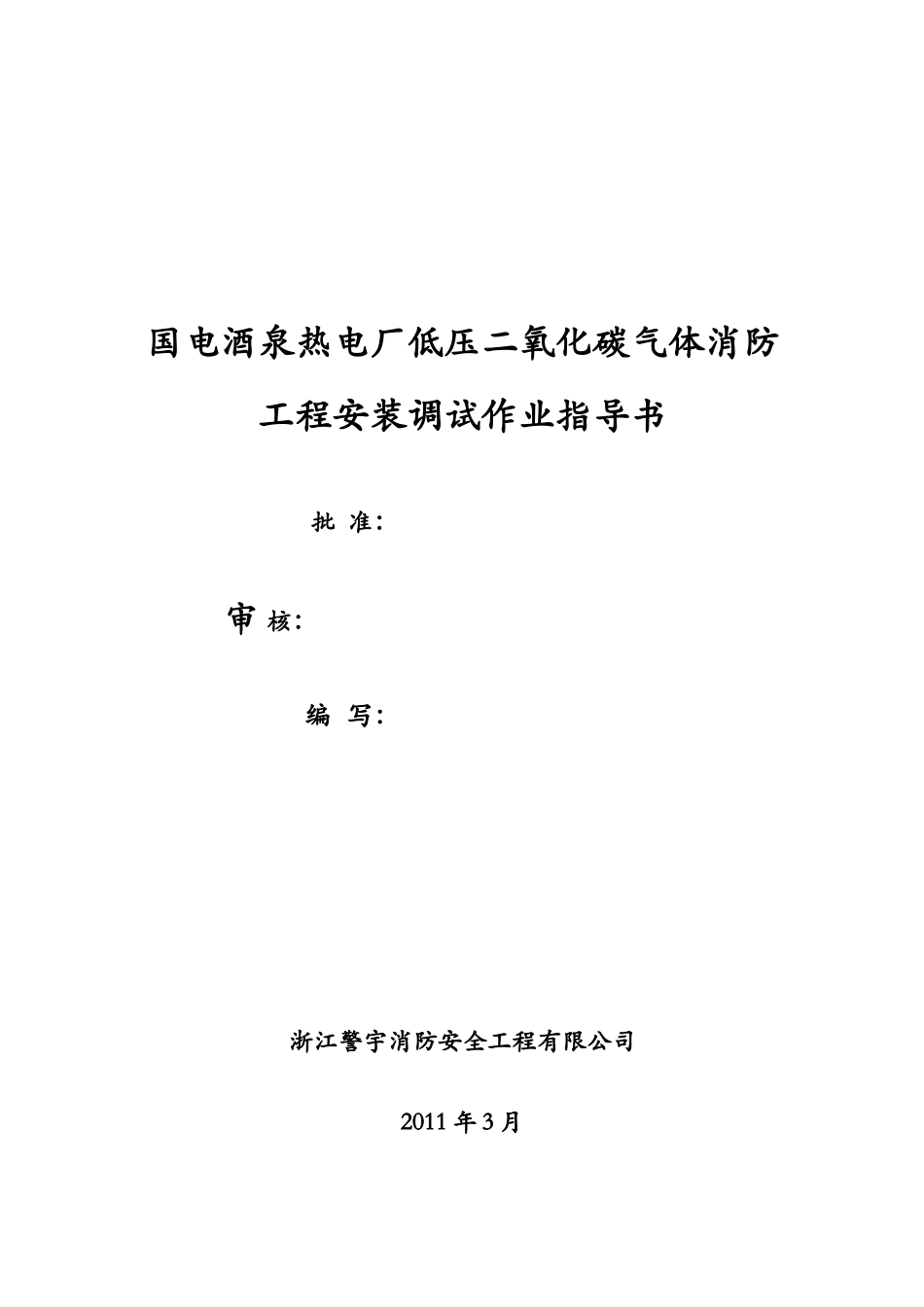

国电酒泉热电厂低压二氧化碳气体消防工程安装调试作业指导书批准：审核：编写：浙江警宇消防安全工程有限公司2011年3月施工方案及作业指导书目录1工程概况2编制依据3施工准备4技术要求5设备及管道安装施工顺序6施工操作步骤详细说明7安装后的物项保护措施8安全及文明施工措施1工程概况1.1华能玉环电厂位于浙江省玉环县下青塘，位于玉环县的西面，小麦屿的北侧，下青塘的北面。三面环山，西临乐清湾。电厂距离杭州市409公里，向北距台州市94公里，向南距温州市直线距离80公里。1.2玉环水陆交通便捷，港口有国家二类口岸大麦屿港和国家一级渔港坎门港和漩门港，货运可至沿海及长江中下游各港口。另电厂专设3000吨级综合重件码头泽(国)坎(门)省道贯穿县境，将玉环半岛与大陆连成一片。规划的台州大道与环岛西路平行，通过两条规划的隧道与外界联系，远期公路交通条件较好。目前贯通的环岛西路道路标高约4.0米，连接环岛西路的隔门岭隧道和即将开通的疏港隧道洞口出口标高约为5～6米，给近期的电厂交通创造了较为便利的条件。1.3本工程输煤系统在长期运行过程中会产生大量粉尘，虽通过排烟系统能够处理一大部分，但还是有小部分散落在现场设备上。为了保证设备正常运行，保洁人员每天须对现场设备进行卫生清理，直接的清理手段为水冲洗。虽然现场消防设备均采用防水设计，但煤粉中所含化学物质与水反应后还是对设备产生危害。因年份已长，输煤系统的雨淋阀组已出现严重锈蚀，阀组上的各类控制闸阀也故障频繁，阀体内部闸板卡瑟，已无法正常开启、关闭，存在重大消防安全隐患。特别是一期输煤系统尤为严重。一旦有火警发生，后果不堪设想。因此将转运站内的全部雨淋阀组从室内移至室外，对严重锈蚀严重的阀组、管道、喷头全部更换。2．编制依据（1）美国国家防火协会NFPA标准（2）《自动喷水灭火系统设计规范》（GB50084-2001）（3）《水喷雾灭火系统设计规范》（GB50219-95）（4）《自动喷水灭火系统施工及验收规范》（GB50261-96）（5）《建筑设计防火规范》（GB50016-2006）（6）《火力发电厂与变电所设计防火规范》（GB50229-2006）（7）《火灾自动报警系统设计规范》（GB50116-98）（8）《雨淋阀》（GA125-1996）3施工准备3.1设计文件齐全，设计院进行了设计交底，有批复的施工方案。3.2技术人员向施工作业人员进行了技术和安全交底。施工人员已熟悉图纸、施工作业技术要求和有关规程、规范，安全注意事项等。3.3水、电、气供应满足施工要求。3.4所有工具（压力表、卡尺、塞尺、盒尺、力矩扳手）已校验合格，工程所需的设备主要为滚槽机、钢管切割机、焊机、电动工具等均处于完好待用状态。3.5用于安装的材料、阀门（按规定比例进行压力试验）、管配件、喷头等经验收合格，符合设计要求，材料标识正确无误。3.6施工中所需的焊接工艺评定完毕，具备足够的合格焊工。3.7施工人员应有相应的从业资格，熟悉施工的工作流程，特殊工作人员应持有相应的资格证书。3.8施工前编制施工质量计划和准备好各种质量控制记录表格。4技术要求4.1、本工程输煤系统改造范围为整个输煤系统转运站内的雨淋组全部移至室外，一期的阀组全部更换，二期的部分更换，保留原有的火灾报警系统装置。4.2本工程自动喷水消防系统的全部控制报警阀组（包括雨淋报警阀组、预作用报警阀组）采用进口设备，其余均可采用国产。4.3本系统具有自动、手动及机械应急启动三种控制方式。各防护区均设独立的火灾探测报警回路。4.3.1自动控制水喷雾系统、水幕系统：当防护区/设备的探测器发出火灾信号时，向火灾探测报警控制区域盘/总盘发出警报，指示火灾发生的部位，开始进入延时阶段（0-30s可调），此阶段用于联动设备（如切断变压器电源等）动作，火灾探测报警控制盘向失火的防护区/设备的雨淋报警阀组的电磁选择阀发出开启指令，雨淋报警阀组打开向失火的防护区/设备进行喷水作业。同时火灾探测报警控制盘接收雨淋报警阀组开启的反馈信号4.3.2电气手动控制当自动喷水消防系统的控制方式选择“手动”时，把火灾探测报警控制总盘上的控制方式转换开关拨到“手动”位置，灭火系统即处于手动控制状态。当防护区/设备发生火情...
