国网II型采集器使用说明书VIP免费

国网II型采集器使用说明书_第1页
1/6
国网II型采集器使用说明书_第2页
2/6
国网II型采集器使用说明书_第3页
3/6

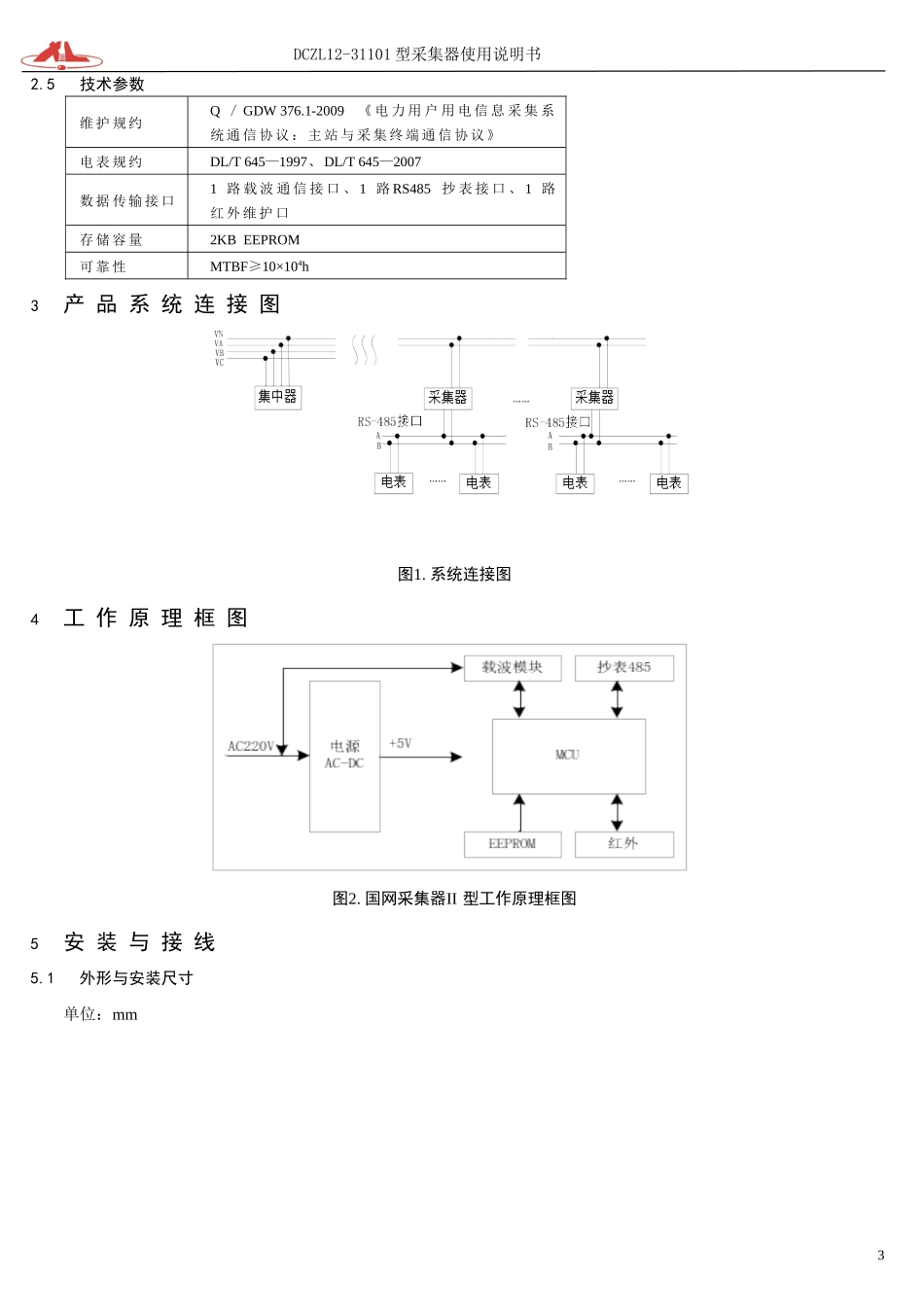

ISO9001认证DCZL14-XL02型采集器使用说明书杭州西力电能表制造有限公司2010年5月DCZL12-31101型采集器使用说明书1产品简介DCZL14-XL02型采集器是低压电力线载波集中抄表系统的重要组成部分。该采集器符合国家电网公司Q/GDW375.3-2009、Q/GDW374.2-2009等《电力用户用电信息采集系统》系列标准,应用现代数字通信技术、计算机软硬件技术、低压电力线载波技术等进行电能量采集。该型采集器电磁兼容性能优良,温度适应范围广,电压适应范围宽,可以在本地或远程查询和修改设备参数;配备高可靠性存储芯片方便存储采集器挂接的电表档案信息;采集器外壳采用ABS阻燃材料,壁挂式结构设计,体积轻巧,安装方便。DCZL14-XL02型采集器简称为国网采集器II型。功能特点:序号项目1.数据采集电能表数据采集采集器提供RS485抄表接口,最多接32路RS485电表2.数据传输与集中器通信a)实现对集中器下发指令的透明转发,并将485电表的响应回传b)本地维护接口的通信协议符合Q/GDW376.1-2009《电力用户用电信息采集系统通信协议:主站与采集终端通信协议》与电能表通信采集器与电能表通信,通过485接口按照DL/T645规约抄读电能表数据3.参数设置和查询采集器参数通过红外维护接口可以设置和查询485电表的表地址、通信速率、通信协议等4.本地功能本地状态指示具有电源、工作状态、通信状态等指示。本地维护接口支持手持设备通过红外通信口等本地维护接口设置参数。5.采集器维护采集器初始化接收到主站下发的初始化命令后,分别对硬件、参数区、数据区进行初始化,参数区置为缺省值,数据区清零。采集器版本信息采集器能通过本地维护接口查询版本信息2性能指标2.1工作电源额定电压220V±20%2.2频率范围50Hz,允许偏差-6%~+5%2.3外型尺寸100mm(长)×40mm(宽)×50mm(厚)2.4气候条件正常工作温度-25℃~55℃极限工作温度-40℃~70℃存储和运输温度-40℃~70℃存储和工作湿度≤95%2DCZL12-31101型采集器使用说明书2.5技术参数维护规约Q/GDW376.1-2009《电力用户用电信息采集系统通信协议:主站与采集终端通信协议》电表规约DL/T645—1997、DL/T645—2007数据传输接口1路载波通信接口、1路RS485抄表接口、1路红外维护口存储容量2KBEEPROM可靠性MTBF≥10×104h3产品系统连接图图1.系统连接图4工作原理框图图2.国网采集器II型工作原理框图5安装与接线5.1外形与安装尺寸单位:mm3DCZL12-31101型采集器使用说明书图3.外形与安装图5.2外观结构图4DCZL12-31101型采集器使用说明书图4.外观结构示意图警告:请严格按照电力部门的有关操作规程及本采集器操作说明来安装,并且采集器不能沾水,以免引起人员伤害或设备损毁。5.3接线端子图5.3.1主接线端子图采集器的电源接线如图5所示。图5.单相双线电压端子定义图L:对应红色线,交流220V电源L相输入。N:对应黑色线,交流220V电源N相输入。5.3.2辅助信号端子及接线说明辅助信号端子定义如图6所示。图6.信号端子定义图A:对应黄色线,RS485通信线A。B:对应绿色线,RS485通信线B。6调试说明6.1状态指示53-1外型尺寸示意图DCZL12-31101型采集器使用说明书图7.状态指示图红外通信:红外通信口,用于采集器参数的读设和数据的读取,1200bps/偶校验/8位数据位/1位停止位。运行:红色LED指示,闪烁时表示采集器正在运行,常灭表示未上电。状态:红绿双色灯,红灯闪烁,表示485数据正在通信;绿灯闪烁,表示载波数据正在通信。6.2现场调试将采集器安装到表箱,用RS485通信线缆连接采集器和电表,用手持设备通过抄控器抄读电表电能量数据,如果能正常通信则说明采集器工作正常,如不能抄表则需要检查RS485的连线是否正确、采集器状态灯是否正常来排查问题。7运输和储存采集器的运输和拆封不应受到剧烈冲击,并且根据JB/T9329-1999《仪器仪表运输、运输贮存基本环境条件及试验方法》规定运输、贮存。库存和保管应在原包装条件下存放在支架上,叠放高度不应超过五层。保存采集器在原包装箱内,保存的地方环境温度为-40℃~+70℃。相对湿度不超过95%,且在空气中不应含有足以引起腐蚀的气体。本产品为固态静止式仪表,内部无用户可调整的部件,使用中毋需打...
