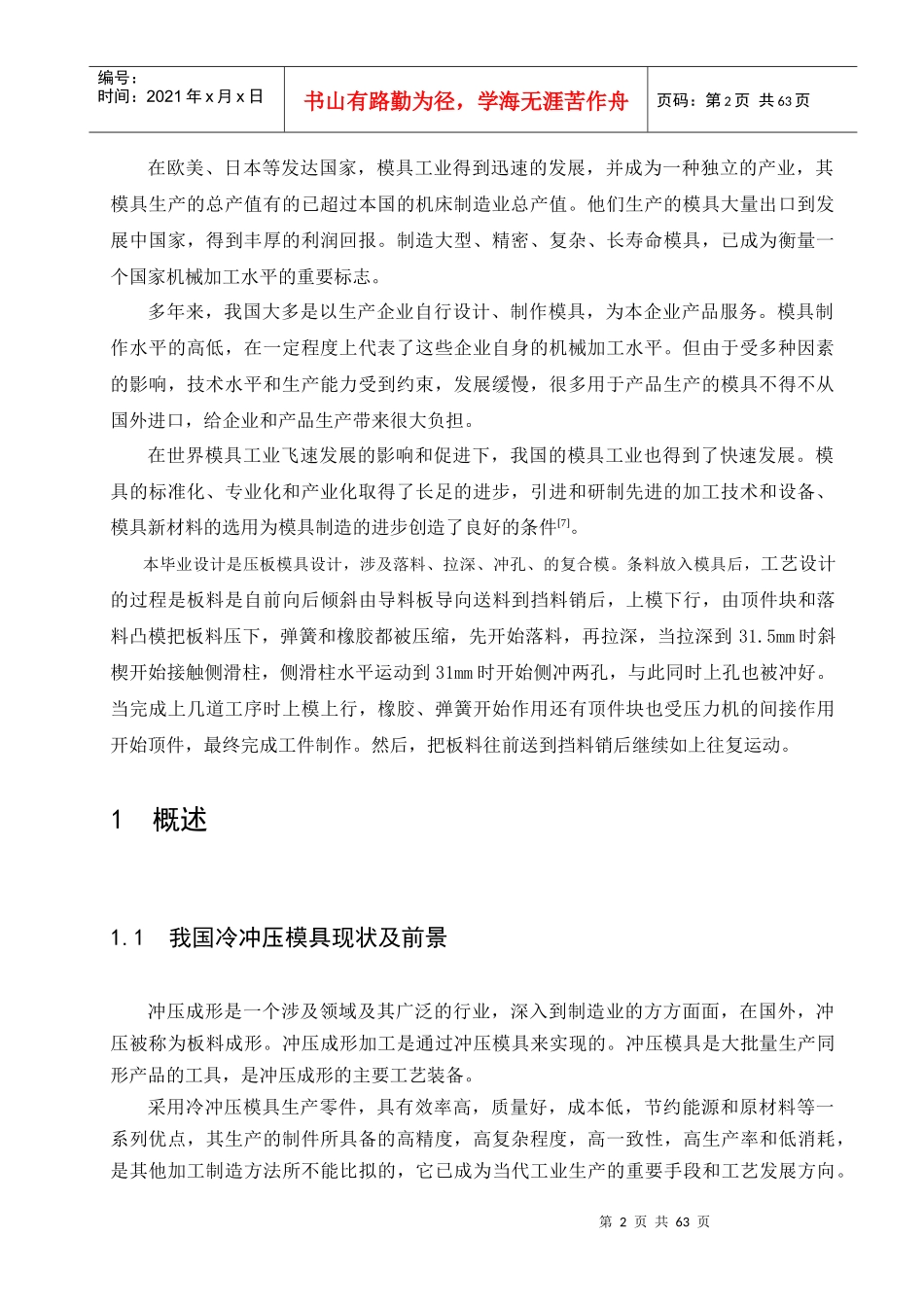

此套设计有全套CAD图和卡片，有意者请联系我索取522192623@qq.com第1页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共63页前言随着现代化大工业的飞速发展，加上用模具加工成型产品具有生产效率高、产品质量稳定、互换性好、材料利用率高、操作简单、安全性好、工人劳动强度低、适用范围大、产品成本低等诸多优点，在电子、电器，仪表、仪器，航空、航天，汽车、摩托车、船舶制造，家用电器，文化用品、娱乐用品，医疗器械，日常生活用品及各种产品包装等生产行业中，均得到了非常广泛的应用。很多产品中，有很多组成零件是用模具或经过模具制作出来的，其比例有的竟达到80%以上。所以，模具已成为制造业不可缺少的重要组成部分模具生产因技术含量和精度要求高、生产数量少、制作难度大，所以，造价比较高。这在一定程度上影响和加重了产品的成本费用。所以，模具主要适用与批量很大的产品生产。第2页共63页第1页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共63页在欧美、日本等发达国家，模具工业得到迅速的发展，并成为一种独立的产业，其模具生产的总产值有的已超过本国的机床制造业总产值。他们生产的模具大量出口到发展中国家，得到丰厚的利润回报。制造大型、精密、复杂、长寿命模具，已成为衡量一个国家机械加工水平的重要标志。多年来，我国大多是以生产企业自行设计、制作模具，为本企业产品服务。模具制作水平的高低，在一定程度上代表了这些企业自身的机械加工水平。但由于受多种因素的影响，技术水平和生产能力受到约束，发展缓慢，很多用于产品生产的模具不得不从国外进口，给企业和产品生产带来很大负担。在世界模具工业飞速发展的影响和促进下，我国的模具工业也得到了快速发展。模具的标准化、专业化和产业化取得了长足的进步，引进和研制先进的加工技术和设备、模具新材料的选用为模具制造的进步创造了良好的条件[7]。本毕业设计是压板模具设计，涉及落料、拉深、冲孔、的复合模。条料放入模具后，工艺设计的过程是板料是自前向后倾斜由导料板导向送料到挡料销后，上模下行，由顶件块和落料凸模把板料压下，弹簧和橡胶都被压缩，先开始落料，再拉深，当拉深到31.5mm时斜楔开始接触侧滑柱，侧滑柱水平运动到31mm时开始侧冲两孔，与此同时上孔也被冲好。当完成上几道工序时上模上行，橡胶、弹簧开始作用还有顶件块也受压力机的间接作用开始顶件，最终完成工件制作。然后，把板料往前送到挡料销后继续如上往复运动。1概述1.1我国冷冲压模具现状及前景冲压成形是一个涉及领域及其广泛的行业，深入到制造业的方方面面，在国外，冲压被称为板料成形。冲压成形加工是通过冲压模具来实现的。冲压模具是大批量生产同形产品的工具，是冲压成形的主要工艺装备。采用冷冲压模具生产零件，具有效率高，质量好，成本低，节约能源和原材料等一系列优点，其生产的制件所具备的高精度，高复杂程度，高一致性，高生产率和低消耗，是其他加工制造方法所不能比拟的，它已成为当代工业生产的重要手段和工艺发展方向。第3页共63页第2页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共63页而整个模具工业已经很大程度上决定着现代工业品的发展和技术水平的提高，因此模具工业对国民经济和社会发展起着举足轻重的作用。近年来模具技术取得了很多重大成果：冲压模具的设计制造技术、塑料模具的设计制造技术、铸压模具的设计制造技术、锻造模具的设计制造技术、模具表面处理技术、模具材料、模具计算机辅助设计与制造(CAD/CAM)技术、模具标准件、模具加工关键设备、模具寿命研究等方面。冷冲压技术随着新技术的不断产生和革新将会愈来愈向前发展，深受用户的青睐！尽管我国模具工业有了长足的进步，部分模具已达到国际先进水平，但无论是数量还是质量仍满足不了国内市场的需要，每年仍需进口10多亿美元的各类大型，精密，复杂模具。与发达国家的模具工业相比，在模具技术上仍有不小的差距。今后，我国模具行业应进行不断的技术创新，以缩小与国际先进水平的距离。第4页共63页第3页共63页编号：时间...
