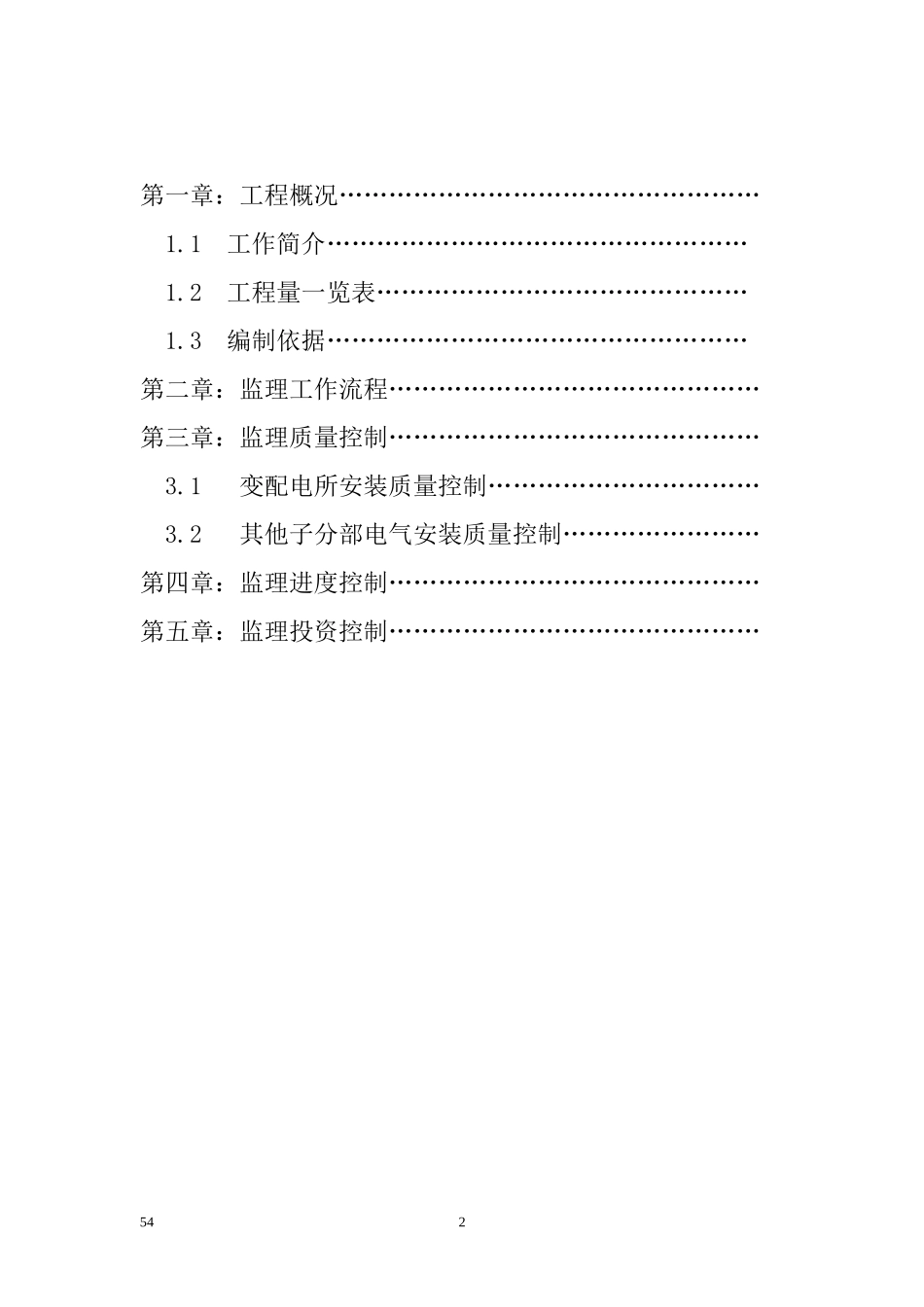

电气监理实施细则编制：批准：2006年8月18日目录541第一章：工程概况……………………………………………1.1工作简介……………………………………………1.2工程量一览表………………………………………1.3编制依据……………………………………………第二章：监理工作流程………………………………………第三章：监理质量控制………………………………………3.1变配电所安装质量控制……………………………3.2其他子分部电气安装质量控制……………………第四章：监理进度控制………………………………………第五章：监理投资控制………………………………………542第3页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共54页第一章工程概况一、工程简介：XX工程XX装置主项XX区，包括6kv高压电机设备14台，0.38kv低压电机80余台，所有设备电源引自新建XX变配电室。XX变配电室上级电源引自上级南变电所。变配电室电源引自情况介绍相关单位介绍、二、电气安装工程量一览表：材料或设备名称规格、型号、容量单位数量备注变压器台810kv中压开关柜台96kv中压开关柜台31电容器柜组2380v低压开关柜台93低压电容器柜组4微机监控系统套1应急照明套1直流盘套2UPS套2低压配电箱个28照明箱个21照明灯具套912防雷接地km7控制电缆km90动力电缆km105电缆桥架km7.3第4页共54页第3页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共54页电信监视系统套1对讲台15三、编制依据：1．《工程建设监理规范》（GB50319-2000）2．经批准的本项目《XX监理规划》3．电气专业设计文件4．本工程的《建设工程委托监理合同》5．本工程的《建设工程施工合同》6．XX工程建设总体统筹控制计划7、上级主管部门关于本工程的监理工作管理规定8、石油建设工程质量检验评定标准电气装置安装SY4030.2-939、建筑电气工程施工质量验收规范《GB50303-2002》10、电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范《GB50257-96》11、电气装置安装工程接地装置施工及验收规范《GB50169-2006》12、爆炸和火灾危险环境电力装置设计规范GB50058-92等现行的施工质量验收规范、标准等。13、石油化工施工安全技术规程《SH3505-1999》14、建设工程施工现场供用电安全规范《GB50194-93》第5页共54页第4页共54页审查承包商人员资质资源计划监理工程师上报人员资质资源计划承包商编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共54页15、施工现场临时用电安全技术规范《JGJ46-88》16、建筑施工高出作业安全技术规范《JGJ80-91》17、建筑施工安全检查标准《JGJ59-99》18、建设工程安全生产管理条例等安全管理规范和条例。第二章监理工作流程2.0监理工作流程2.1开工前质量控制NOYESYESNO设计交底和图纸会审设计变更审查施工方案审查人员培训考核、修改计划承包商自身准备工作监理工程师审查承包商质量保证体系文件监理工程师上报质量保证体系文件承包商修改质量保证体系文件承包商第6页共54页第5页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共54页2.2电气隐蔽工程检验程序NOYES电气专业开始施工承包商电气设备材料进场检查电气暗配管、配电箱、暗接地线施工承包商填写隐蔽工程记录、报验申请表承包商隐蔽工程、记录的现场核验监理工程师审批隐蔽工程记录监理工程师工程隐蔽进入下道工序承包商第7页共54页第6页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共54页2.3电气工程施工进度控制监理工作流程YESNONONO明确合同指令工期监理工程师执行审批施工进度计划进度计划审批程序审查施工进度计划监理工程师上报施工进度计划承包商修改施工进度计划承包商施工进度计划实施承包商跟踪监督进度计划实施监理工程师严重偏离计划偏离计划指令采取调整措施监理工程师提交工程延期报告承包商审批工程延期总监理工程师第8页共54页第7页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共54页YES2.4投资控制监理工作流程YESNO工程移交审查施工方案监理工程师审核设计变更、现...
