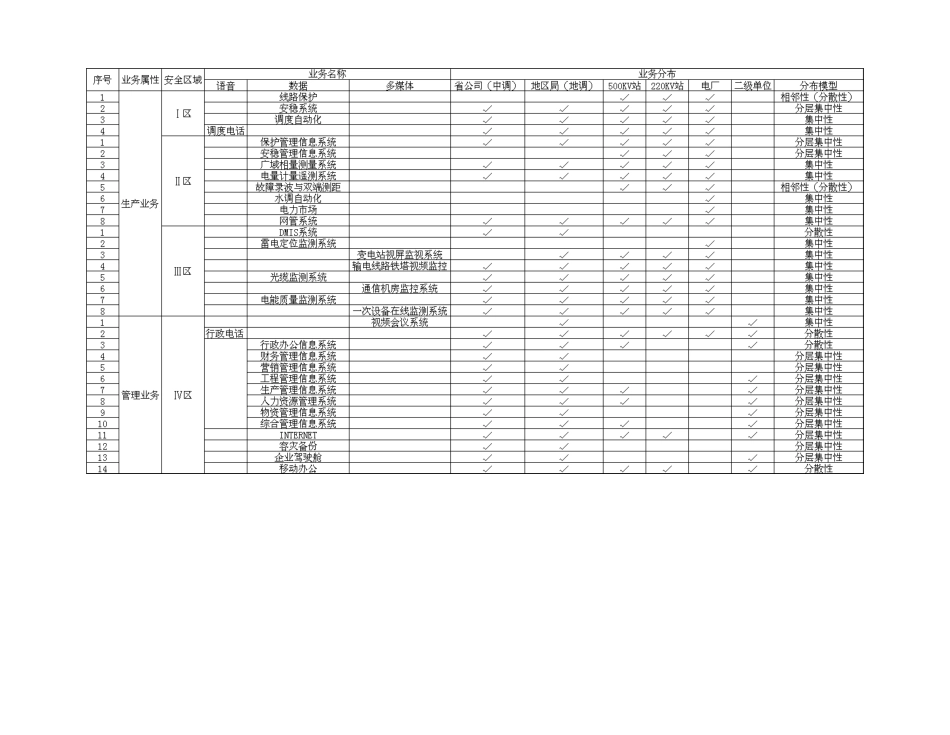

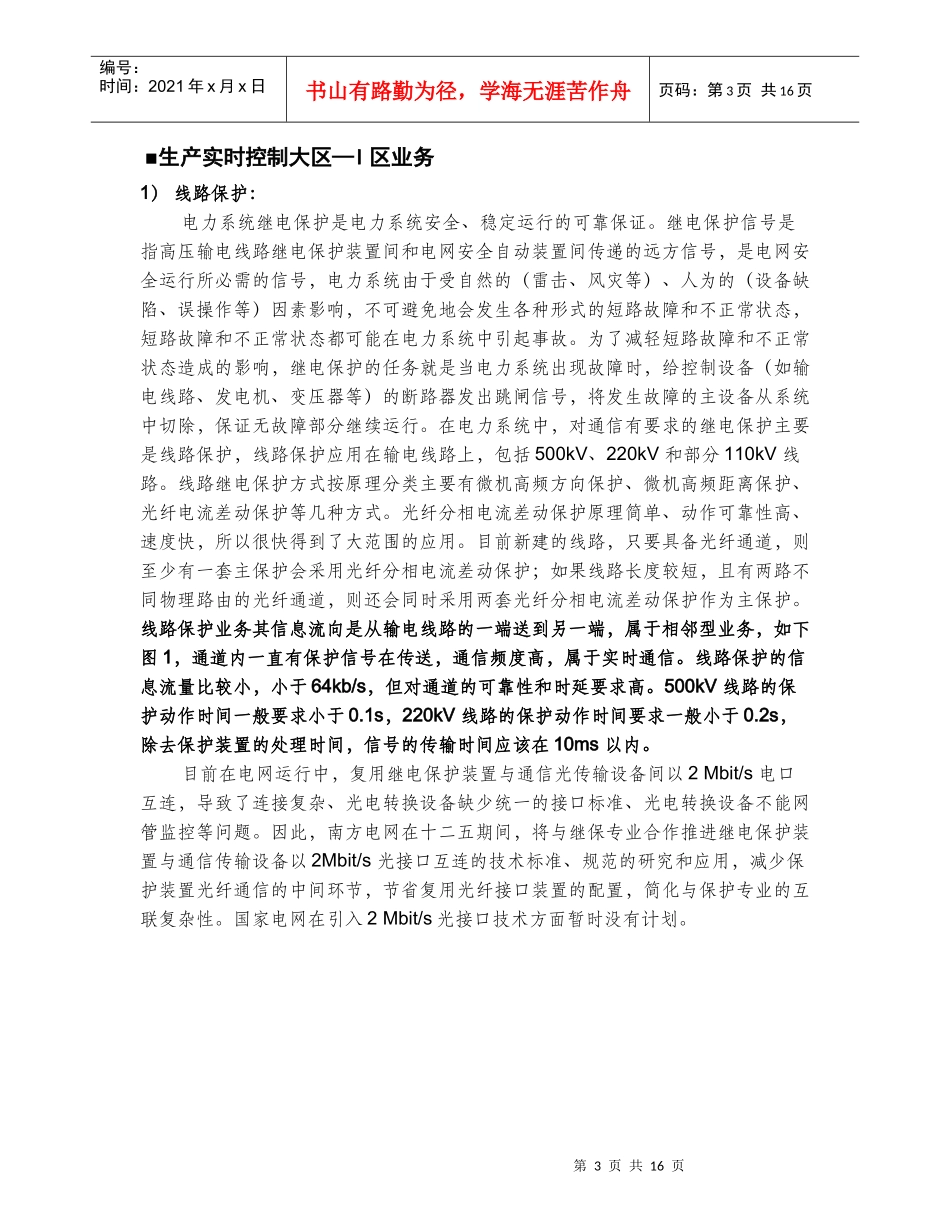

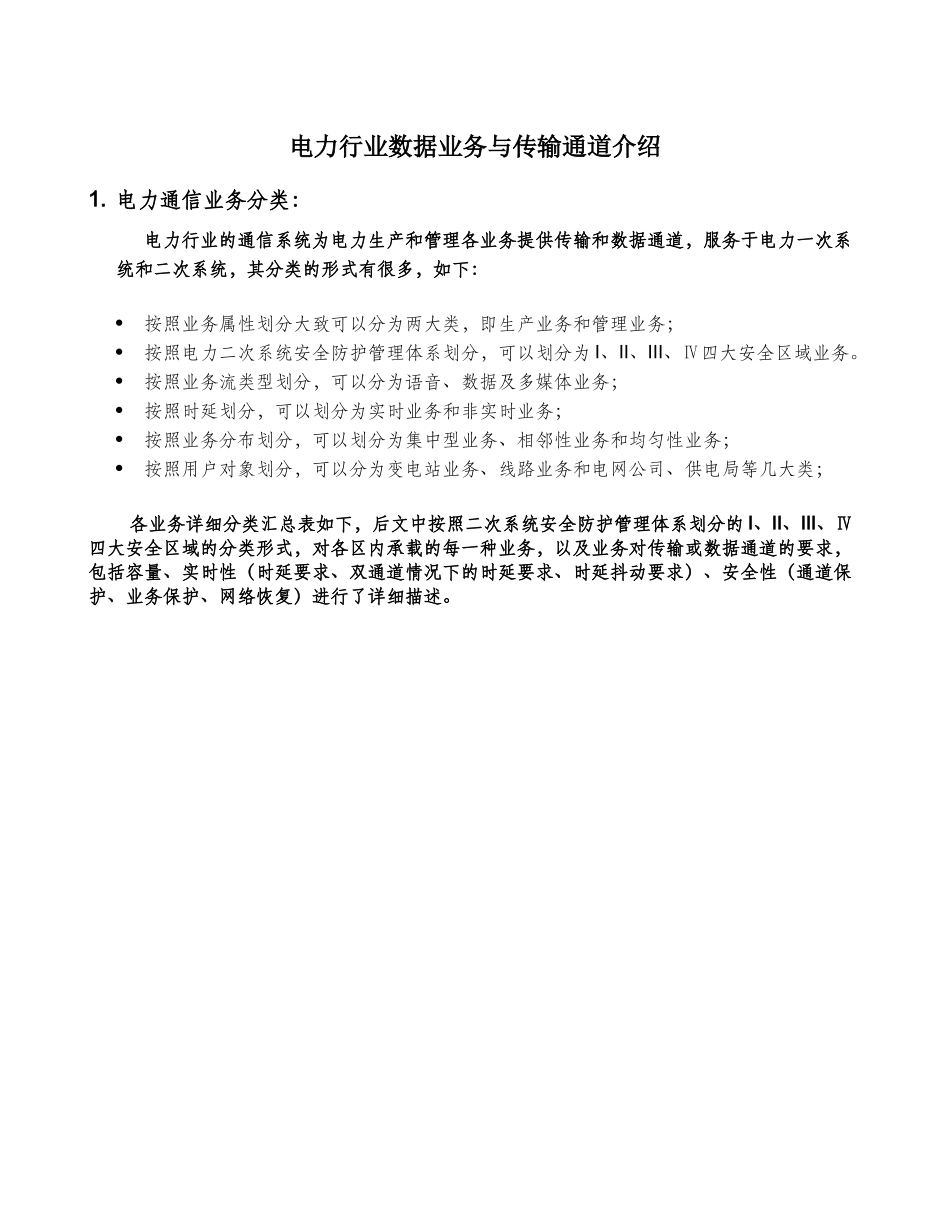

电力行业数据业务与传输通道介绍1.电力通信业务分类：电力行业的通信系统为电力生产和管理各业务提供传输和数据通道，服务于电力一次系统和二次系统，其分类的形式有很多，如下：按照业务属性划分大致可以分为两大类，即生产业务和管理业务；按照电力二次系统安全防护管理体系划分，可以划分为I、II、III、Ⅳ四大安全区域业务。按照业务流类型划分，可以分为语音、数据及多媒体业务；按照时延划分，可以划分为实时业务和非实时业务；按照业务分布划分，可以划分为集中型业务、相邻性业务和均匀性业务；按照用户对象划分，可以分为变电站业务、线路业务和电网公司、供电局等几大类；各业务详细分类汇总表如下，后文中按照二次系统安全防护管理体系划分的I、II、III、Ⅳ四大安全区域的分类形式，对各区内承载的每一种业务，以及业务对传输或数据通道的要求，包括容量、实时性（时延要求、双通道情况下的时延要求、时延抖动要求）、安全性（通道保护、业务保护、网络恢复）进行了详细描述。第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页生产实时控制大区—I区业务1）线路保护：电力系统继电保护是电力系统安全、稳定运行的可靠保证。继电保护信号是指高压输电线路继电保护装置间和电网安全自动装置间传递的远方信号，是电网安全运行所必需的信号，电力系统由于受自然的（雷击、风灾等）、人为的（设备缺陷、误操作等）因素影响，不可避免地会发生各种形式的短路故障和不正常状态，短路故障和不正常状态都可能在电力系统中引起事故。为了减轻短路故障和不正常状态造成的影响，继电保护的任务就是当电力系统出现故障时，给控制设备（如输电线路、发电机、变压器等）的断路器发出跳闸信号，将发生故障的主设备从系统中切除，保证无故障部分继续运行。在电力系统中，对通信有要求的继电保护主要是线路保护，线路保护应用在输电线路上，包括500kV、220kV和部分110kV线路。线路继电保护方式按原理分类主要有微机高频方向保护、微机高频距离保护、光纤电流差动保护等几种方式。光纤分相电流差动保护原理简单、动作可靠性高、速度快，所以很快得到了大范围的应用。目前新建的线路，只要具备光纤通道，则至少有一套主保护会采用光纤分相电流差动保护；如果线路长度较短，且有两路不同物理路由的光纤通道，则还会同时采用两套光纤分相电流差动保护作为主保护。线路保护业务其信息流向是从输电线路的一端送到另一端，属于相邻型业务，如下图1，通道内一直有保护信号在传送，通信频度高，属于实时通信。线路保护的信息流量比较小，小于64kb/s，但对通道的可靠性和时延要求高。500kV线路的保护动作时间一般要求小于0.1s，220kV线路的保护动作时间要求一般小于0.2s，除去保护装置的处理时间，信号的传输时间应该在10ms以内。目前在电网运行中，复用继电保护装置与通信光传输设备间以2Mbit/s电口互连，导致了连接复杂、光电转换设备缺少统一的接口标准、光电转换设备不能网管监控等问题。因此，南方电网在十二五期间，将与继保专业合作推进继电保护装置与通信传输设备以2Mbit/s光接口互连的技术标准、规范的研究和应用，减少保护装置光纤通信的中间环节，节省复用光纤接口装置的配置，简化与保护专业的互联复杂性。国家电网在引入2Mbit/s光接口技术方面暂时没有计划。第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页图12）安稳系统：安稳系统是指由两个及以上厂站的安全稳定控制装置通过通信设备联络构成的系统，其主要功能是切机、切负荷，实现区域或更大范围的电力系统的稳定控制。是确保电力系统安全稳定运行的第二道防线，其一般分为控制主站、子站、执行站。该业务系统信息流向为主站、控制子站、执行子站逐层传送，属于树型业务，如下图2。图2第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页3）调度自动化：该系统主要提供用于电网运行状态实时监视和控制的数据信息，实现电网控制、数据采集(SCADA)和调度员在线潮流、开断仿真和校正...
