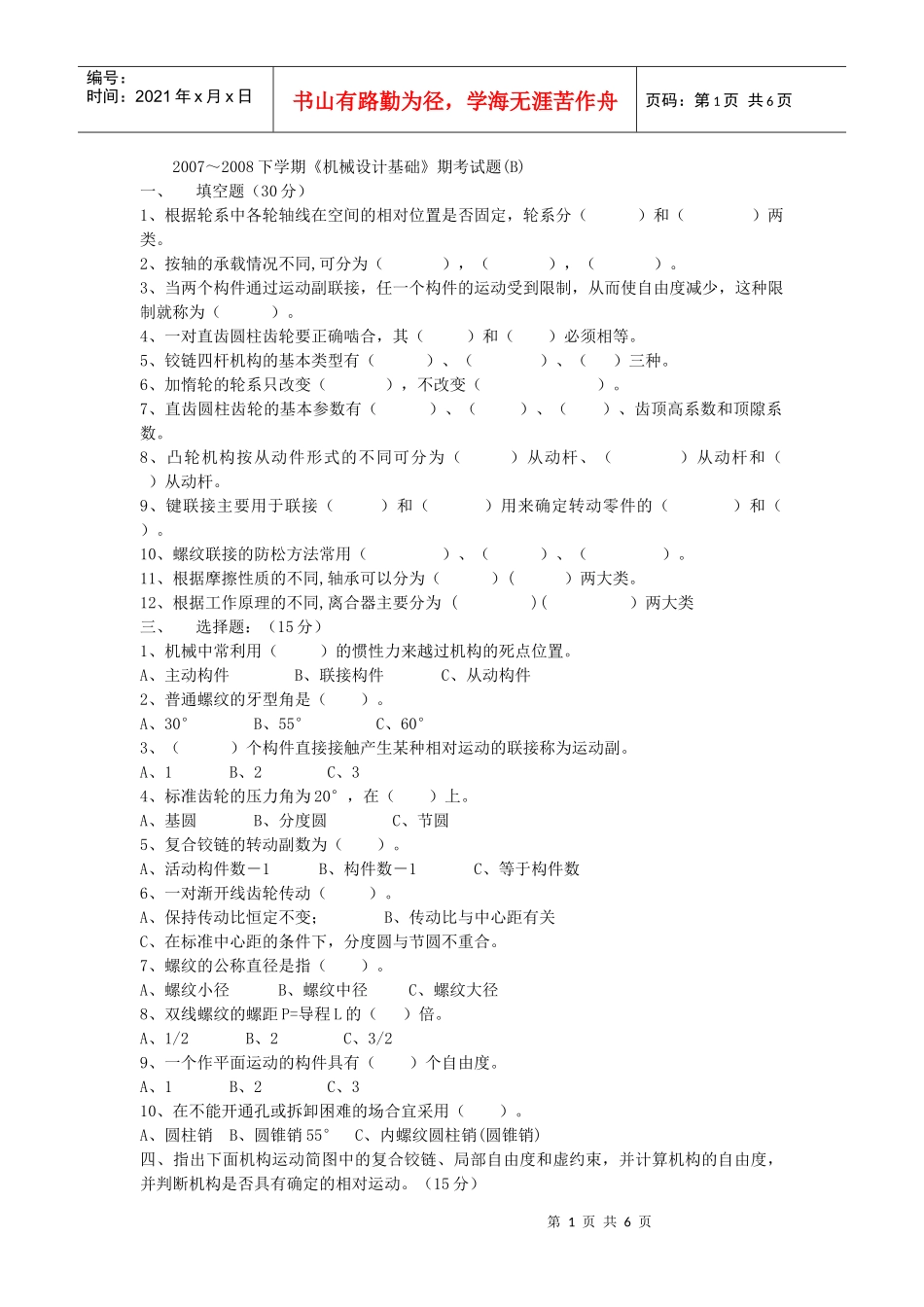

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页2007～2008下学期《机械设计基础》期考试题(B)一、填空题（30分）1、根据轮系中各轮轴线在空间的相对位置是否固定，轮系分（）和（）两类。2、按轴的承载情况不同,可分为（），（），（）。3、当两个构件通过运动副联接，任一个构件的运动受到限制，从而使自由度减少，这种限制就称为（）。4、一对直齿圆柱齿轮要正确啮合，其（）和（）必须相等。5、铰链四杆机构的基本类型有（）、（）、（）三种。6、加惰轮的轮系只改变（），不改变（）。7、直齿圆柱齿轮的基本参数有（）、（）、（）、齿顶高系数和顶隙系数。8、凸轮机构按从动件形式的不同可分为（）从动杆、（）从动杆和（）从动杆。9、键联接主要用于联接（）和（）用来确定转动零件的（）和（）。10、螺纹联接的防松方法常用（）、（）、（）。11、根据摩擦性质的不同,轴承可以分为（）(）两大类。12、根据工作原理的不同,离合器主要分为()(）两大类三、选择题：（15分）1、机械中常利用（）的惯性力来越过机构的死点位置。A、主动构件B、联接构件C、从动构件2、普通螺纹的牙型角是（）。A、30°B、55°C、60°3、（）个构件直接接触产生某种相对运动的联接称为运动副。A、1B、2C、34、标准齿轮的压力角为20°，在（）上。A、基圆B、分度圆C、节圆5、复合铰链的转动副数为（）。A、活动构件数－1B、构件数－1C、等于构件数6、一对渐开线齿轮传动（）。A、保持传动比恒定不变；B、传动比与中心距有关C、在标准中心距的条件下，分度圆与节圆不重合。7、螺纹的公称直径是指（）。A、螺纹小径B、螺纹中径C、螺纹大径8、双线螺纹的螺距P=导程L的（）倍。A、1/2B、2C、3/29、一个作平面运动的构件具有（）个自由度。A、1B、2C、310、在不能开通孔或拆卸困难的场合宜采用（）。A、圆柱销B、圆锥销55°C、内螺纹圆柱销(圆锥销)四、指出下面机构运动简图中的复合铰链、局部自由度和虚约束，并计算机构的自由度，并判断机构是否具有确定的相对运动。（15分）第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页五、已知一定轴轮系如图所示，已知Z1=40，Z2=80，Z3=20，Z4=60，Z5=25，Z6=50，Z7=3，Z8=30，n1=1440r/min，求（1）轮系的传动比；（2）末轮的转速n8；（3）假定轮1的转向如图，在图中标出各轮的转向。(15分)2007～2008下学期《机械设计基础》期考试题(B)参考答案一、填空题1、定轴轮系周转轮系2、心轴转轴传动轴3、约束数压力角5、曲柄摇杆机构双曲柄机构双摇杆机构6、方向传动比7、齿数模数压力角8、尖顶滚子平底9、轴轴上零件周向固定传递转矩10、摩擦防松机械防松铆钉防松11、滑动轴承滚动轴承12、啮合式摩擦式三、选择题1、C2、C3、B4、B5、B6、A7、C8、A9、C10、C四、解：n=7Pl=9Ph=1F＝3n－2Pl－Ph＝3×7－2×9－1＝2因为原动件说明数目与自由度数相同，所以有确定的运动。五、解：i18=120n8=36r/min一、选择题：本题共10个小题，每小题2分，共20分1．在一般工作条件下，齿面硬度HB≤350的闭式齿轮传动，通常的主要失效形式为【】第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页A．轮齿疲劳折断B.齿面疲劳点蚀C．齿面胶合D.齿面塑性变形3．在下列四种型号的滚动轴承中，只能承受径向载荷的是A．6208B.N208C.3208D.52084．下列四种螺纹中，自锁性能最好的是A．粗牙普通螺纹B.细牙普通螺纹C．梯形螺纹D.锯齿形螺纹7．普通平键接联采用两个键时，一般两键间的布置角度为A．90°B.120°C.135°D.180°9．对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是A．拉力B.扭矩C．压力D.拉力和扭矩二、填空题：本大题共10个小题，每空1分，共20分。1．轴如按受载性质区分，主要受的轴为心轴，主要受的轴为传动轴。2．代号62203的滚动轴承，为轴承，其内径为mm。3．在一般机械中的圆柱齿轮传动，往往使小齿轮齿宽b1大齿轮齿宽b2；在计算齿轮强度时，工作齿宽b应取。4．普通平键联接的工作面是键的；楔键联接的工作面是键的。5．为了便于互换及适应大...
