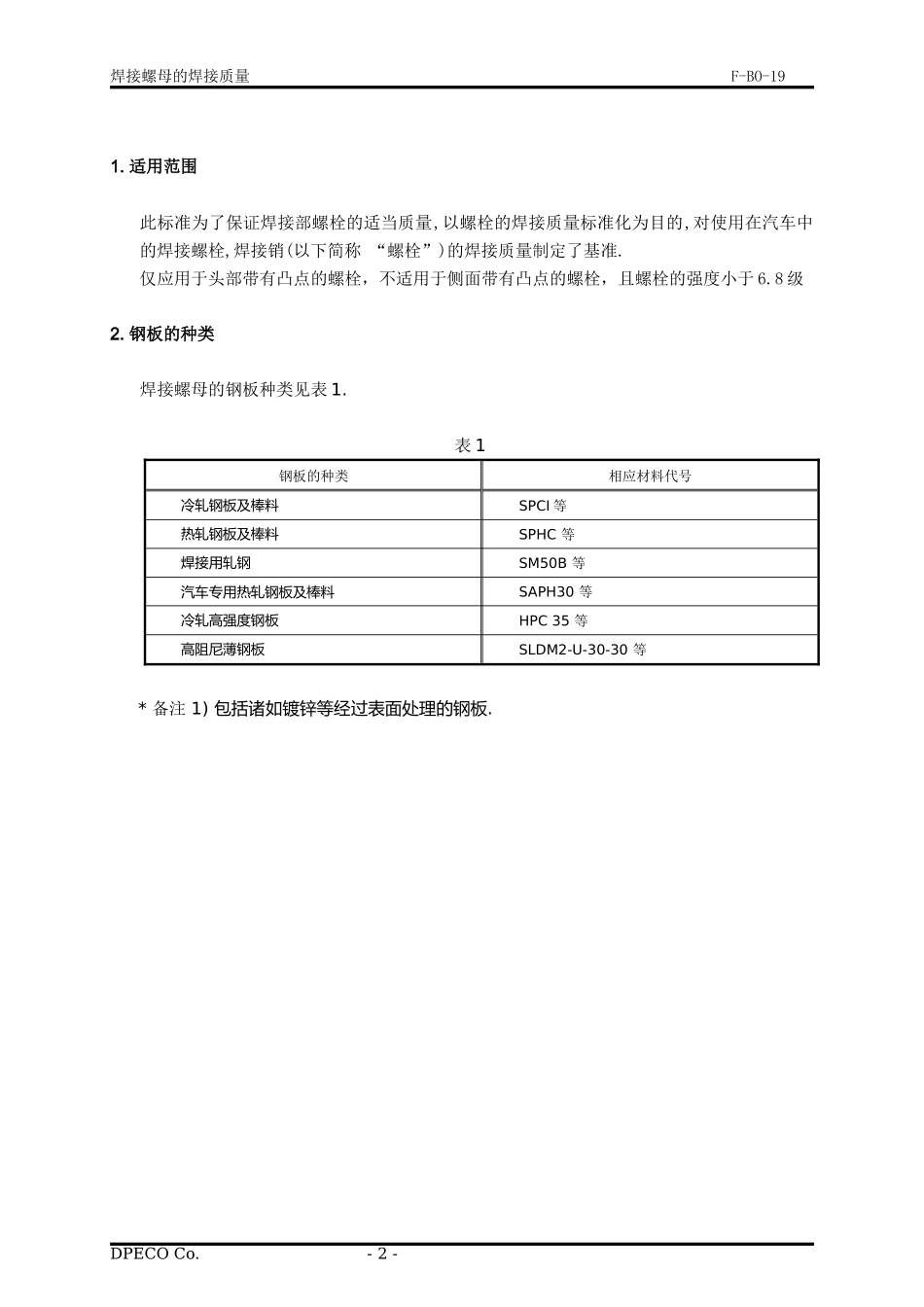

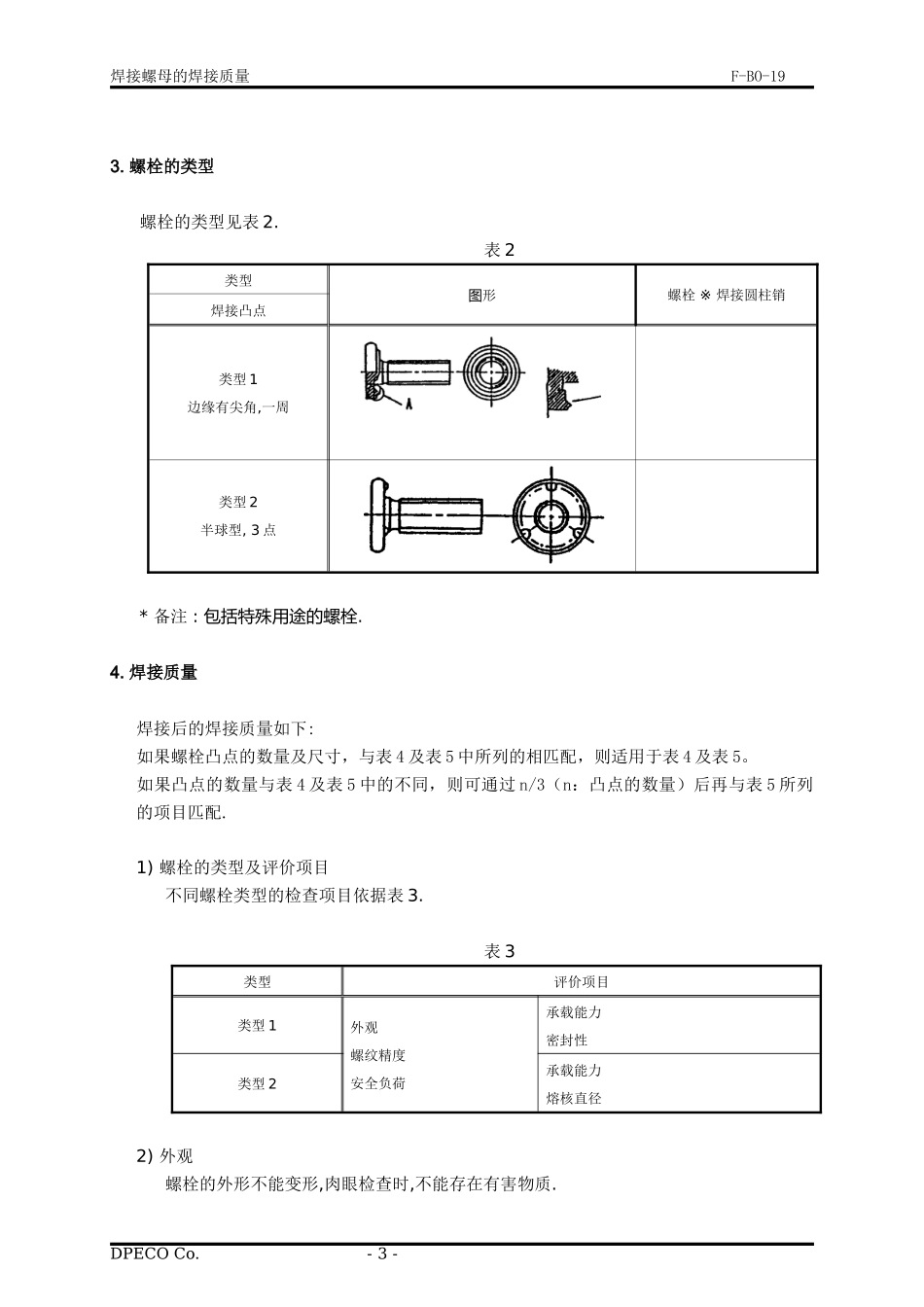

焊接螺母的焊接质量F-BO-19焊接螺母的焊接质量DPECOCo.-1-焊接螺母的焊接质量F-BO-191.适用范围此标准为了保证焊接部螺栓的适当质量,以螺栓的焊接质量标准化为目的,对使用在汽车中的焊接螺栓,焊接销(以下简称“螺栓”)的焊接质量制定了基准.仅应用于头部带有凸点的螺栓，不适用于侧面带有凸点的螺栓，且螺栓的强度小于6.8级2.钢板的种类焊接螺母的钢板种类见表1.表1钢板的种类相应材料代号冷轧钢板及棒料SPCI等热轧钢板及棒料SPHC等焊接用轧钢SM50B等汽车专用热轧钢板及棒料SAPH30等冷轧高强度钢板HPC35等高阻尼薄钢板SLDM2-U-30-30等*备注1)包括诸如镀锌等经过表面处理的钢板.DPECOCo.-2-焊接螺母的焊接质量F-BO-193.螺栓的类型螺栓的类型见表2.表2类型图形螺栓※焊接圆柱销焊接凸点类型1边缘有尖角,一周类型2半球型,3点*备注:包括特殊用途的螺栓.4.焊接质量焊接后的焊接质量如下:如果螺栓凸点的数量及尺寸，与表4及表5中所列的相匹配，则适用于表4及表5。如果凸点的数量与表4及表5中的不同，则可通过n/3（n：凸点的数量）后再与表5所列的项目匹配.1)螺栓的类型及评价项目不同螺栓类型的检查项目依据表3.表3类型评价项目类型1外观螺纹精度安全负荷承载能力密封性类型2承载能力熔核直径2)外观螺栓的外形不能变形,肉眼检查时,不能存在有害物质.DPECOCo.-3-焊接螺母的焊接质量F-BO-193)螺纹精度螺纹的精度应与焊接前一致.4)安全负荷安全负荷应与焊接前相一致.5)承载能力将表4的强制承载能力根据5.-1)项适用在螺栓上时,焊接区域周围不应有裂纹.入伙相对板材的厚度是表4中的中间水平时,则应用较厚板材的加载量.但是若经过表面清理的薄钢板的厚度，未在表中列出，则应用较薄板材的加载量.表4单位:N{kgf}螺栓大小相对钢板的厚度(㎜)M5(3-Ø2)M6(3-Ø2.5)M8(3-Ø3)M10~M12(3-Ø4)0.6,0.72452{250}2942{300}3432{350}-0.82942{300}3432{350}4413{450}-1.03334{340}4119{420}4903{500}7355{750}1.23628{370}4707{480}5687{580}7845{800}1.64217{430}5394{550}6766{690}9218{940}2.04903{500}5884{600}7845{800}10002{1020}2.35393{550}6178{630}8825{900}11081{1130}3.26374{650}7649{780}10590{1080}14709{1500}4.07060{720}8335{850}12846{1310}15984{1630}5.0-9316{950}14219{1450}20789{2120}6.0-15199{1550}23731{2420}6)熔核直径熔核直径的检查依据5.2，并且符合表5中的要求，若板材厚度未在表5中列出，熔核直径按较厚板材要求。但是若经过表面清理的薄钢板的厚度，未在表中列出时，按较小的熔核直径要求。DPECOCo.-4-焊接螺母的焊接质量F-BO-19表5单位:㎜螺栓尺寸相对板厚度M5(3-Ø2)M6(3-Ø2.5)M8(3-Ø3)M10~M12(3-Ø4)熔核直径熔核高度基础金属破坏程度熔核直径熔核高度基础金属破坏程度熔核直径熔核高度基础金属破坏程度熔核直径熔核高度基础金属破坏程度0.6,0.72.0-超过2点以上2.5-超过2点以上3.0-超过2点以上---0.82.0-超过2点以上2.5-超过2点以上3.0-超过2点以上---1.02.0-超过1点以上2.5-超过2点以上3.0-超过2点以上3.5-超过2点以上1.22.0-超过1点以上2.5-超过1点以上3.0-超过1点以上3.5-超过1点以上1.62.00.3-2.50.3-3.00.3-3.50.3-2.02.00.3-2.50.3-3.00.3-3.50.3-2.32.00.3-2.50.3-3.00.3-3.50.3-3.22.00.3-2.50.3-3.50.4-4.00.4-4.02.50.3-3.00.3-3.50.4-4.00.4-5.0---3.00.3-3.50.4-4.00.4-DPECOCo.-5-焊接螺母的焊接质量F-BO-196.0------3.50.4-4.00.4-DPECOCo.-6-第7页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共11页*备注(1)表5的熔核直径根据下列公式计算.此中D:一个焊点的熔核直径a,b:参考图片(2)上表中的熔核直径是指,去掉螺栓后板材上留下的孔洞,但若板材的厚度超过1.4mm，则熔核直径及高度都要符合要求。(3)熔核高度是指3点中最小的一个点的高度.h:熔核高度(4)板材的破坏程度是指，在破坏检验时，穿过板材的孔洞。7)密封性密封性的测试是根据5.3的要求，检查在焊接区域是否有空气渗漏.5.测试方法螺栓的测试方法如下:1)承载能力如图1所示，将已凸焊螺栓的板材放在专用装置上，使螺栓的中心线与装置的中心线对齐，根据表4的要求进...
