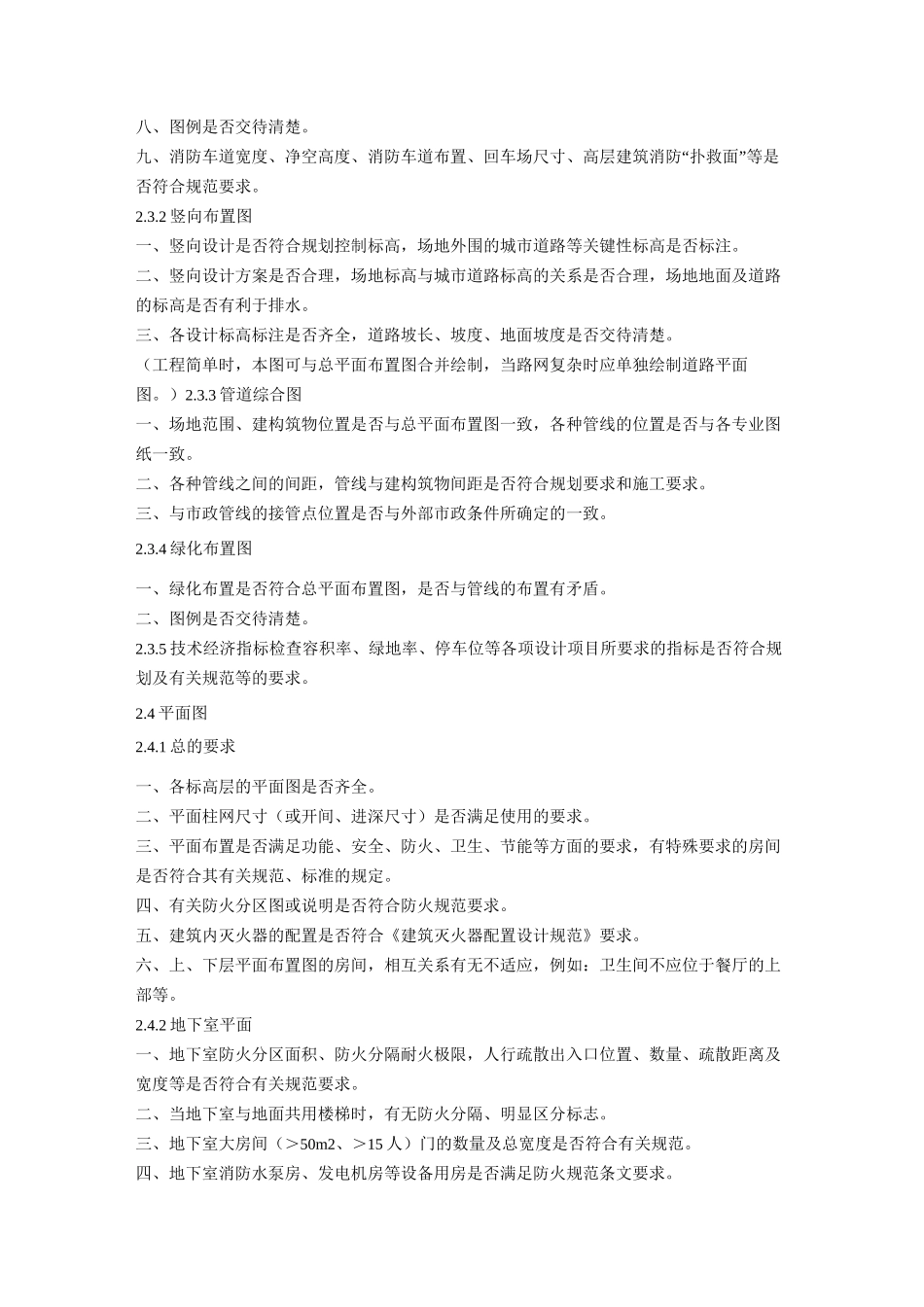

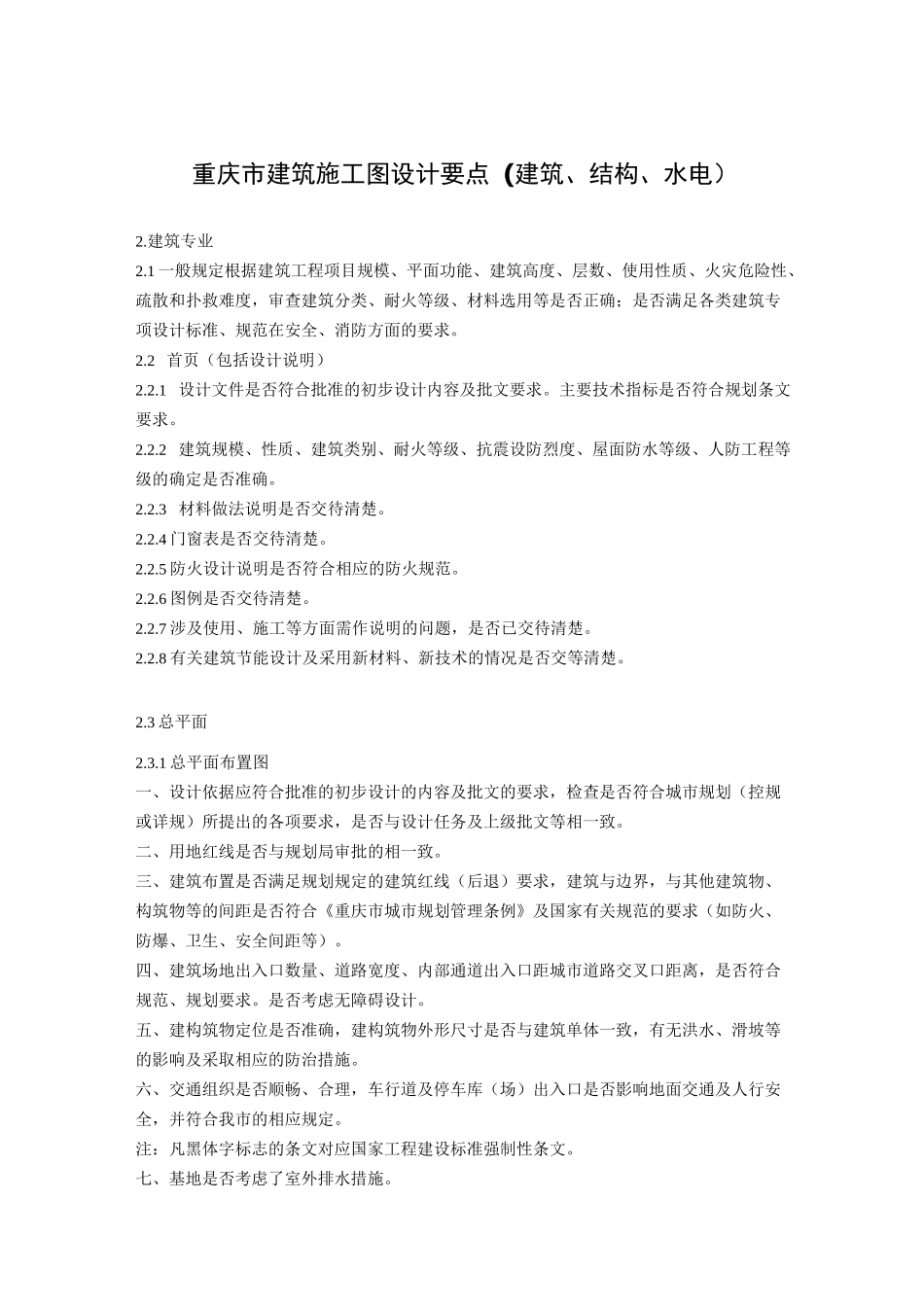

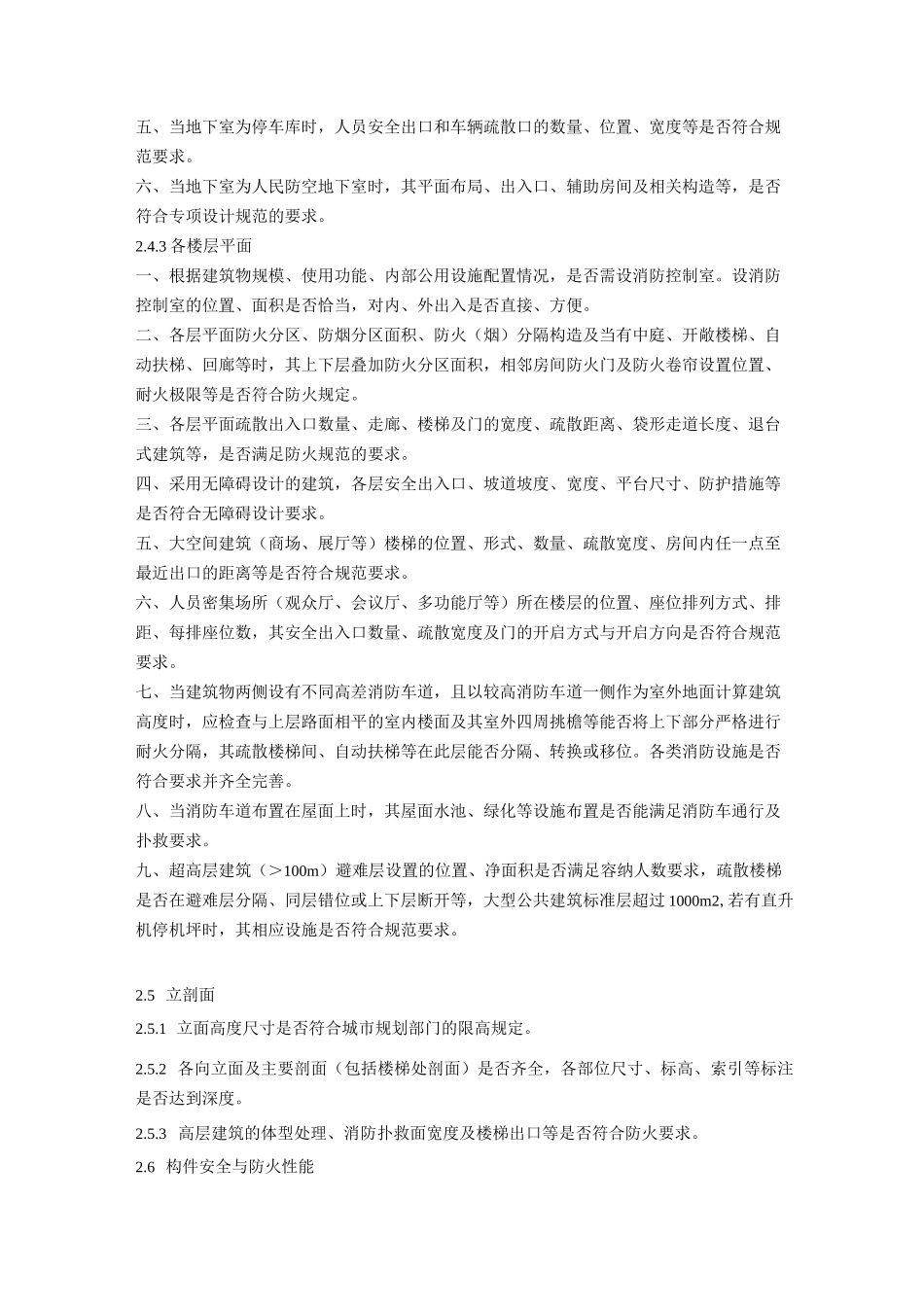

重庆市建筑施工图设计要点（建筑、结构、水电）2.建筑专业2.1一般规定根据建筑工程项目规模、平面功能、建筑高度、层数、使用性质、火灾危险性、疏散和扑救难度，审查建筑分类、耐火等级、材料选用等是否正确；是否满足各类建筑专项设计标准、规范在安全、消防方面的要求。2.2首页（包括设计说明）2.2.1设计文件是否符合批准的初步设计内容及批文要求。主要技术指标是否符合规划条文要求。2.2.2建筑规模、性质、建筑类别、耐火等级、抗震设防烈度、屋面防水等级、人防工程等级的确定是否准确。2.2.3材料做法说明是否交待清楚。2.2.4门窗表是否交待清楚。2.2.5防火设计说明是否符合相应的防火规范。2.2.6图例是否交待清楚。2.2.7涉及使用、施工等方面需作说明的问题，是否已交待清楚。2.2.8有关建筑节能设计及采用新材料、新技术的情况是否交等清楚。2.3总平面2.3.1总平面布置图一、设计依据应符合批准的初步设计的内容及批文的要求，检查是否符合城市规划（控规或详规）所提出的各项要求，是否与设计任务及上级批文等相一致。二、用地红线是否与规划局审批的相一致。三、建筑布置是否满足规划规定的建筑红线（后退）要求，建筑与边界，与其他建筑物、构筑物等的间距是否符合《重庆市城市规划管理条例》及国家有关规范的要求（如防火、防爆、卫生、安全间距等）。四、建筑场地出入口数量、道路宽度、内部通道出入口距城市道路交叉口距离，是否符合规范、规划要求。是否考虑无障碍设计。五、建构筑物定位是否准确，建构筑物外形尺寸是否与建筑单体一致，有无洪水、滑坡等的影响及采取相应的防治措施。六、交通组织是否顺畅、合理，车行道及停车库（场）出入口是否影响地面交通及人行安全，并符合我市的相应规定。注：凡黑体字标志的条文对应国家工程建设标准强制性条文。七、基地是否考虑了室外排水措施。八、图例是否交待清楚。九、消防车道宽度、净空高度、消防车道布置、回车场尺寸、高层建筑消防“扑救面”等是否符合规范要求。2.3.2竖向布置图一、竖向设计是否符合规划控制标高，场地外围的城市道路等关键性标高是否标注。二、竖向设计方案是否合理，场地标高与城市道路标高的关系是否合理，场地地面及道路的标高是否有利于排水。三、各设计标高标注是否齐全，道路坡长、坡度、地面坡度是否交待清楚。（工程简单时，本图可与总平面布置图合并绘制，当路网复杂时应单独绘制道路平面图。）2.3.3管道综合图一、场地范围、建构筑物位置是否与总平面布置图一致，各种管线的位置是否与各专业图纸一致。二、各种管线之间的间距，管线与建构筑物间距是否符合规划要求和施工要求。三、与市政管线的接管点位置是否与外部市政条件所确定的一致。2.3.4绿化布置图一、绿化布置是否符合总平面布置图，是否与管线的布置有矛盾。二、图例是否交待清楚。2.3.5技术经济指标检查容积率、绿地率、停车位等各项设计项目所要求的指标是否符合规划及有关规范等的要求。2.4平面图2.4.1总的要求一、各标高层的平面图是否齐全。二、平面柱网尺寸（或开间、进深尺寸）是否满足使用的要求。三、平面布置是否满足功能、安全、防火、卫生、节能等方面的要求，有特殊要求的房间是否符合其有关规范、标准的规定。四、有关防火分区图或说明是否符合防火规范要求。五、建筑内灭火器的配置是否符合《建筑灭火器配置设计规范》要求。六、上、下层平面布置图的房间，相互关系有无不适应，例如：卫生间不应位于餐厅的上部等。2.4.2地下室平面一、地下室防火分区面积、防火分隔耐火极限，人行疏散出入口位置、数量、疏散距离及宽度等是否符合有关规范要求。二、当地下室与地面共用楼梯时，有无防火分隔、明显区分标志。三、地下室大房间（＞50m2、＞15人）门的数量及总宽度是否符合有关规范。四、地下室消防水泵房、发电机房等设备用房是否满足防火规范条文要求。五、当地下室为停车库时，人员安全出口和车辆疏散口的数量、位置、宽度等是否符合规范要求。六、当地下室为人民防空地下室时，其平面布局、出入口、辅助房间及相关构造等，是否符合专项设计规范的要求。2.4.3各楼层平面一、根据建筑物规模、使用功能、内部公...
