18种危险化工工艺安全控制系统检查表VIP免费

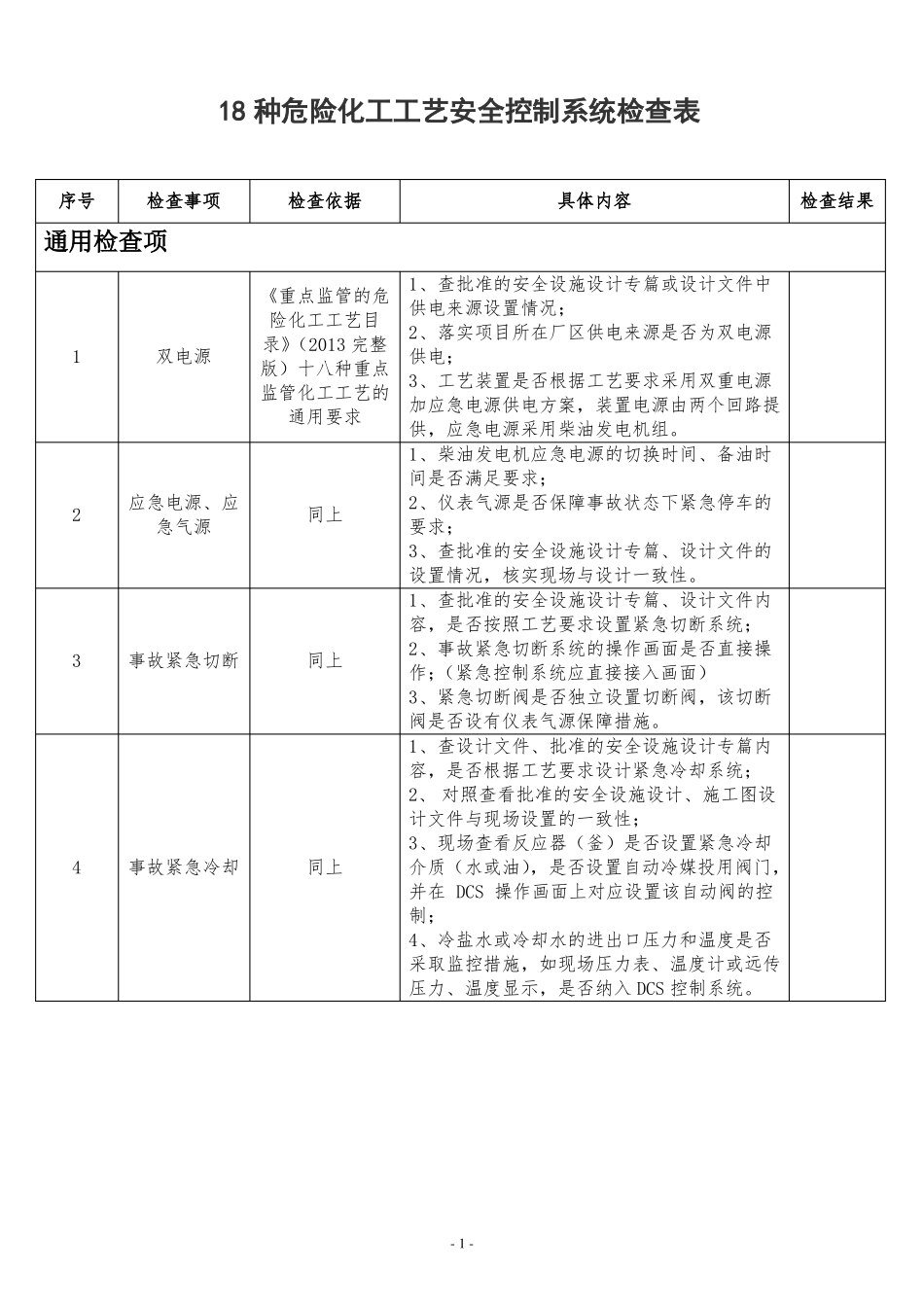

18种危险化工工艺安全控制系统检查表序号检查事项检查依据具体内容检查结果通用检查项《重点监管的危险化工工艺目录》（2013完整版）十八种重点监管化工工艺的通用要求1、查批准的安全设施设计专篇或设计文件中供电来源设置情况；2、落实项目所在厂区供电来源是否为双电源供电；3、工艺装置是否根据工艺要求采用双重电源加应急电源供电方案，装置电源由两个回路提供，应急电源采用柴油发电机组。1、柴油发电机应急电源的切换时间、备油时间是否满足要求；2、仪表气源是否保障事故状态下紧急停车的要求；3、查批准的安全设施设计专篇、设计文件的设置情况，核实现场与设计一致性。1、查批准的安全设施设计专篇、设计文件内容，是否按照工艺要求设置紧急切断系统；2、事故紧急切断系统的操作画面是否直接操作；（紧急控制系统应直接接入画面）3、紧急切断阀是否独立设置切断阀，该切断阀是否设有仪表气源保障措施。1、查设计文件、批准的安全设施设计专篇内容，是否根据工艺要求设计紧急冷却系统；2、对照查看批准的安全设施设计、施工图设计文件与现场设置的一致性；3、现场查看反应器（釜）是否设置紧急冷却介质（水或油），是否设置自动冷媒投用阀门，并在DCS操作画面上对应设置该自动阀的控制；4、冷盐水或冷却水的进出口压力和温度是否采取监控措施，如现场压力表、温度计或远传压力、温度显示，是否纳入DCS控制系统。1双电源2应急电源、应急气源同上3事故紧急切断同上4事故紧急冷却同上-1-5紧急送入惰性气体的系统同上6安全泄放系统同上7紧急停车系统同上8可燃和有毒气体检测报警装置同上9冷媒温度、压力、流量同上1、查设计文件、批准的安全设施设计专篇内容，是否根据工艺要求设计紧急送入惰性气体的系统；2、对照查看批准的安全设施设计、设计文件与现场设置的一致性；3、结合图纸，查看现场，惰性气体系统管道上是否设置止回阀等防回火措施；4、查看DCS控制画面，紧急惰性气体加入是否可以远程操作或设自控联锁投用。1、查设计文件、批准的安全设施设计专篇内容，是否根据工艺要求设计安全泄放系统；2、对照查看批准的安全设施设计、设计文件与现场设置的一致性；3、现场查看紧急泄放系统管径是否与设计文件一致，泄放后物料是否按照设计文件要求设置接受罐（槽）。1、查设计文件、批准的安全设施设计专篇内容，是否根据工艺要求设计紧急停车系统；2、紧急停车的自控系统的测量和执行机构设置是否与设计一致；3、配套的保障供辅：循环、冷冻、仪表风、氮气、供电、伴烧气是否与控制系统匹配；4、需设置排放时的收集处理，如事故罐(池)，及火炬、吸收的适用性。1、查设计文件、批准的安全设施设计专篇内容；2、现场查看报警仪安装高度、保护半径与设计一致性；3、现场查看报警仪是否存在飘零、失效的现象；4、查看DCS控制画面，是否设置独立的GDS系统；查阅历史报警及消除记录。1、查设计文件、批准的安全设施设计专篇内容，是否根据工艺要求设置冷媒温度、压力、流量集中显示措施；是否根据工艺要求设施自控联锁调解控制；2、核查现场设置信号采集及DCS远传显示设置，核实与设计一致性；3、除复核性检测外，宜远传集中显示的监测指标，不宜用就地显示替代。10SIS系统同上-2-（1）SIS等级设置及保障《国家安监总图关于加强化工安全仪表系统管理的指导意见》（安监总管三[2014]116号）从2018年1月1日起，所有新建涉及“两重点一重大”的化工装置和危险化学品储存设施要设计符合要求的安全仪表系统。其他新建化工（2）装置、危险化学品储存设施安全仪表系统，从2020年1月1日起，应执行功能安全相关标准要求，设计符合要求的安全仪表系统。与现行标准一11致性1、是否根据工艺要求要求设置SIS；2、已设置的SIS系统是否进行HAZOP分析?是否进行LOPA分析；3、SIS系统按照定级配备；4、查现场设置情况与批准的安全设施设计专篇、设计文件的一致性。同上按照SIS系统检查项核实SIS的独立性及保障措施符合性。-3-涉及“两重点一重大”在役生产装置或设施的化工企业和危险化学品储存单位，要在全面开展过程危险分析（如危险与可（1）操作性分析）基础上，通过风险分析确定安全仪表功能及...
