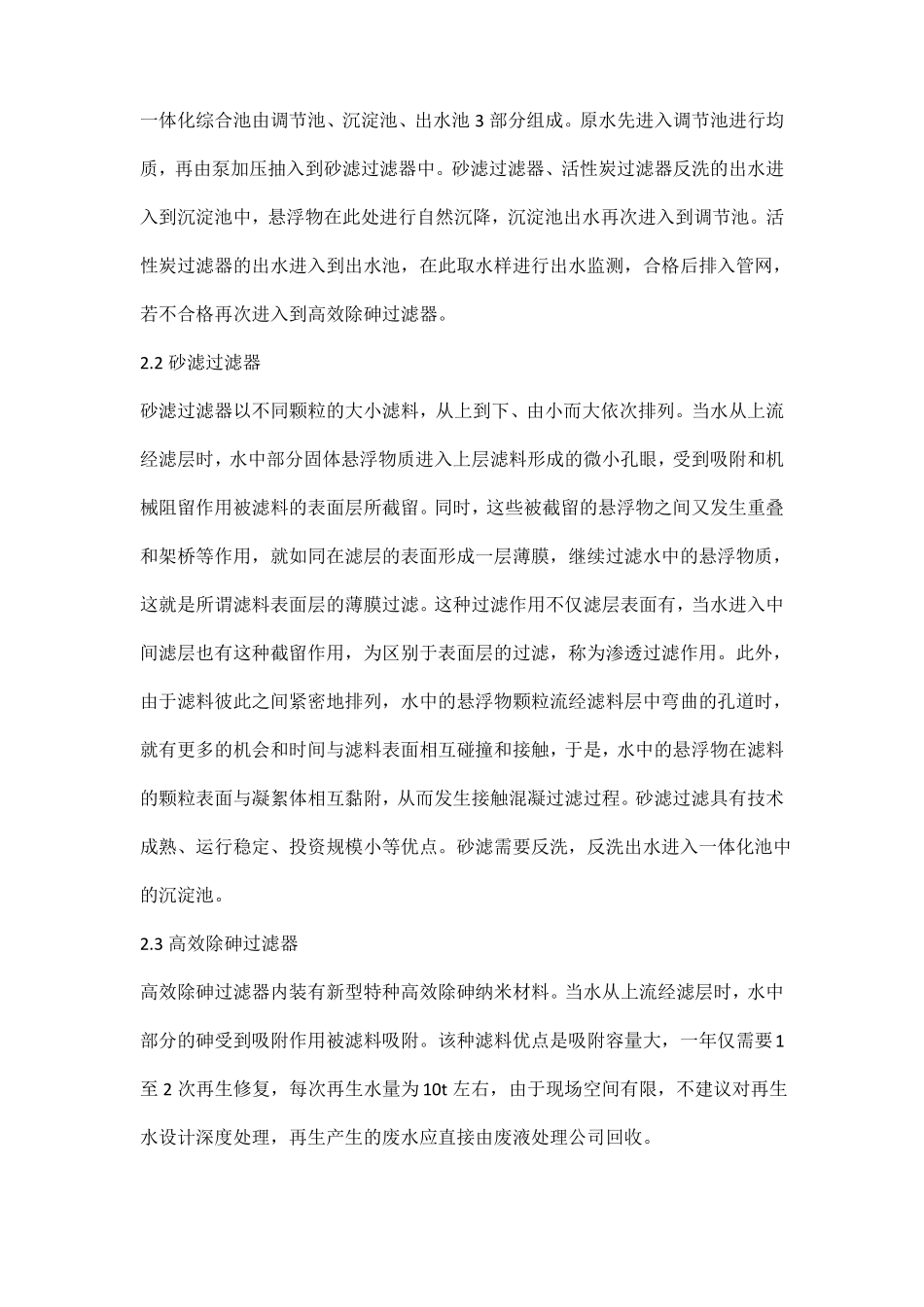

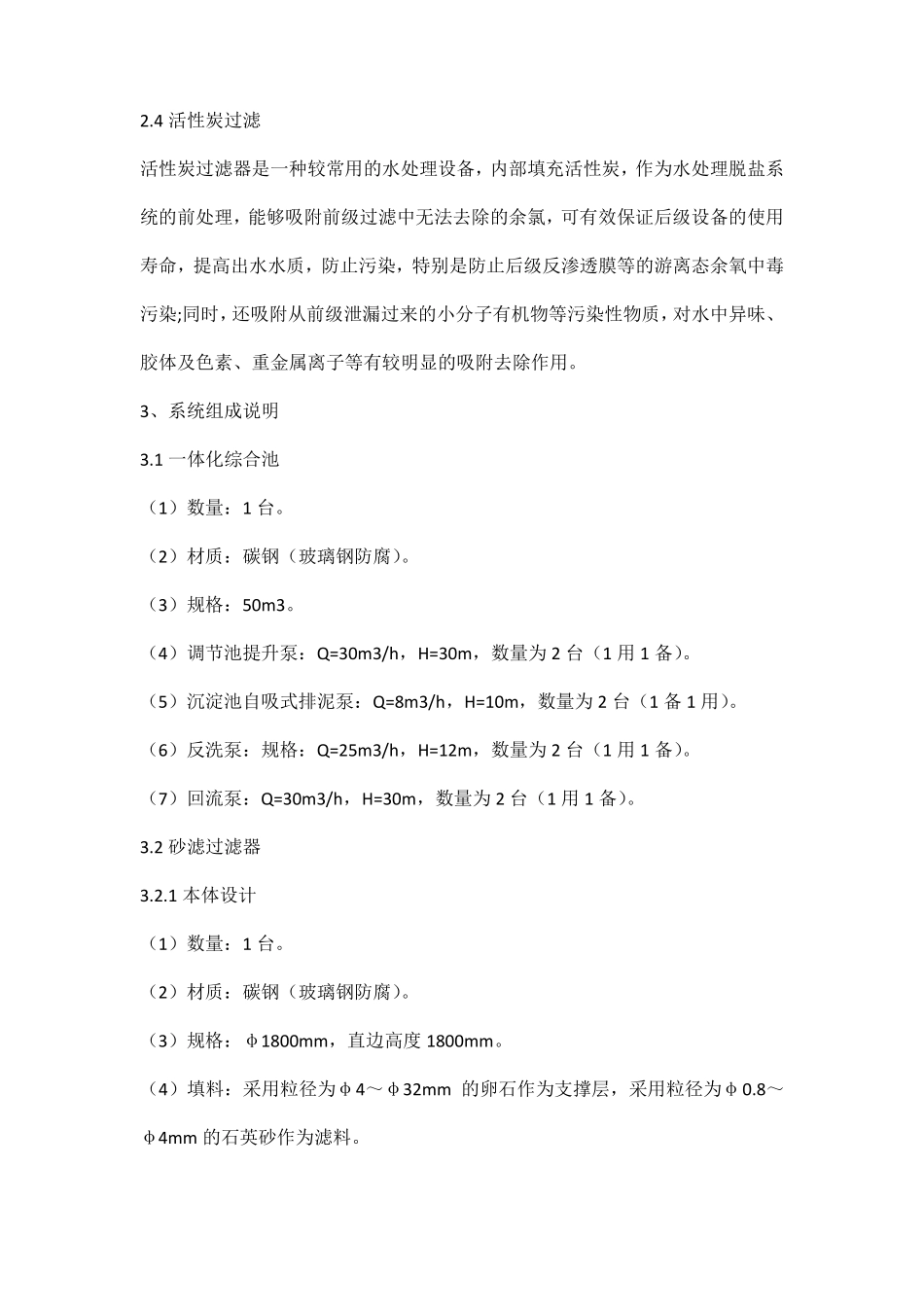

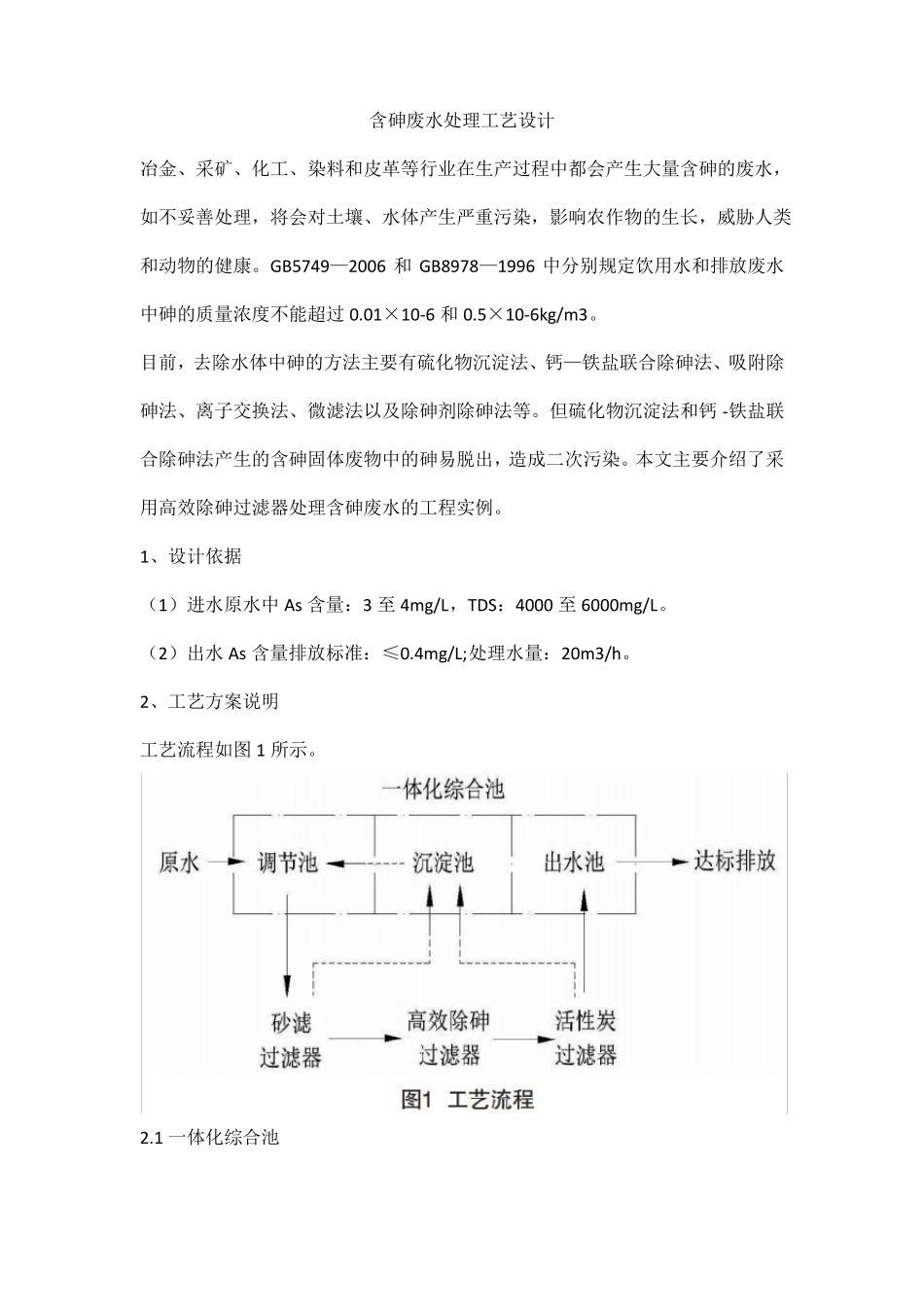

含砷废水处理工艺设计冶金、采矿、化工、染料和皮革等行业在生产过程中都会产生大量含砷的废水，如不妥善处理，将会对土壤、水体产生严重污染，影响农作物的生长，威胁人类和动物的健康。GB5749—2006和GB8978—1996中分别规定饮用水和排放废水中砷的质量浓度不能超过0.01×10-6和0.5×10-6kg/m3。目前，去除水体中砷的方法主要有硫化物沉淀法、钙—铁盐联合除砷法、吸附除砷法、离子交换法、微滤法以及除砷剂除砷法等。但硫化物沉淀法和钙-铁盐联合除砷法产生的含砷固体废物中的砷易脱出，造成二次污染。本文主要介绍了采用高效除砷过滤器处理含砷废水的工程实例。1、设计依据（1）进水原水中As含量：3至4mg/L，TDS：4000至6000mg/L。（2）出水As含量排放标准：≤0.4mg/L;处理水量：20m3/h。2、工艺方案说明工艺流程如图1所示。2.1一体化综合池一体化综合池由调节池、沉淀池、出水池3部分组成。原水先进入调节池进行均质，再由泵加压抽入到砂滤过滤器中。砂滤过滤器、活性炭过滤器反洗的出水进入到沉淀池中，悬浮物在此处进行自然沉降，沉淀池出水再次进入到调节池。活性炭过滤器的出水进入到出水池，在此取水样进行出水监测，合格后排入管网，若不合格再次进入到高效除砷过滤器。2.2砂滤过滤器砂滤过滤器以不同颗粒的大小滤料，从上到下、由小而大依次排列。当水从上流经滤层时，水中部分固体悬浮物质进入上层滤料形成的微小孔眼，受到吸附和机械阻留作用被滤料的表面层所截留。同时，这些被截留的悬浮物之间又发生重叠和架桥等作用，就如同在滤层的表面形成一层薄膜，继续过滤水中的悬浮物质，这就是所谓滤料表面层的薄膜过滤。这种过滤作用不仅滤层表面有，当水进入中间滤层也有这种截留作用，为区别于表面层的过滤，称为渗透过滤作用。此外，由于滤料彼此之间紧密地排列，水中的悬浮物颗粒流经滤料层中弯曲的孔道时，就有更多的机会和时间与滤料表面相互碰撞和接触，于是，水中的悬浮物在滤料的颗粒表面与凝絮体相互黏附，从而发生接触混凝过滤过程。砂滤过滤具有技术成熟、运行稳定、投资规模小等优点。砂滤需要反洗，反洗出水进入一体化池中的沉淀池。2.3高效除砷过滤器高效除砷过滤器内装有新型特种高效除砷纳米材料。当水从上流经滤层时，水中部分的砷受到吸附作用被滤料吸附。该种滤料优点是吸附容量大，一年仅需要1至2次再生修复，每次再生水量为10t左右，由于现场空间有限，不建议对再生水设计深度处理，再生产生的废水应直接由废液处理公司回收。2.4活性炭过滤活性炭过滤器是一种较常用的水处理设备，内部填充活性炭，作为水处理脱盐系统的前处理，能够吸附前级过滤中无法去除的余氯，可有效保证后级设备的使用寿命，提高出水水质，防止污染，特别是防止后级反渗透膜等的游离态余氧中毒污染;同时，还吸附从前级泄漏过来的小分子有机物等污染性物质，对水中异味、胶体及色素、重金属离子等有较明显的吸附去除作用。3、系统组成说明3.1一体化综合池（1）数量：1台。（2）材质：碳钢（玻璃钢防腐）。（3）规格：50m3。（4）调节池提升泵：Q=30m3/h，H=30m，数量为2台（1用1备）。（5）沉淀池自吸式排泥泵：Q=8m3/h，H=10m，数量为2台（1备1用）。（6）反洗泵：规格：Q=25m3/h，H=12m，数量为2台（1用1备）。（7）回流泵：Q=30m3/h，H=30m，数量为2台（1用1备）。3.2砂滤过滤器3.2.1本体设计（1）数量：1台。（2）材质：碳钢（玻璃钢防腐）。（3）规格：φ1800mm，直边高度1800mm。（4）填料：采用粒径为φ4～φ32mm的卵石作为支撑层，采用粒径为φ0.8～φ4mm的石英砂作为滤料。（5）附件：压力表、管路、阀门等。3.2.2系统工艺及反洗装置运行时，单台设备出力30m3/h，运行流速12m/h。当进出口压差达到一定值或出水浊度升高时，系统进行反冲洗，反洗时间大约为15min。反洗时，开启反洗泵，通过压缩空气辅佐进行反冲洗，反洗水强度为10L/（m2·s），压缩空气强度为10L/（m2·s），反冲洗时间15min，分3个阶段进行，气水合洗、气洗、水洗，时间各5min。3.3高效除砷过滤器3.3.1本体设计（1）数量：2台。（2）材质：碳钢（玻璃钢防腐）。（3）规格：φ1800mm，直边高度2400mm...
