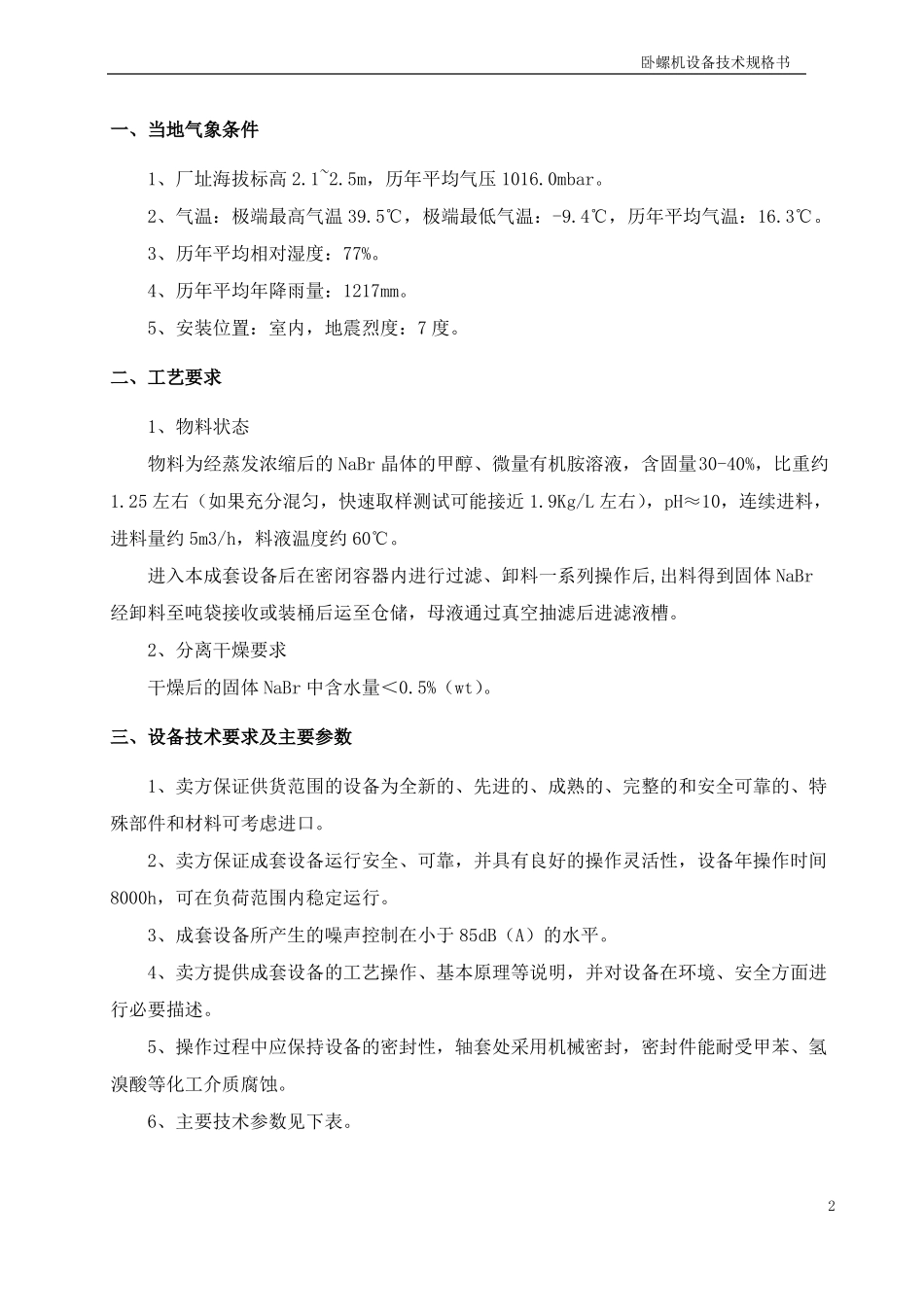

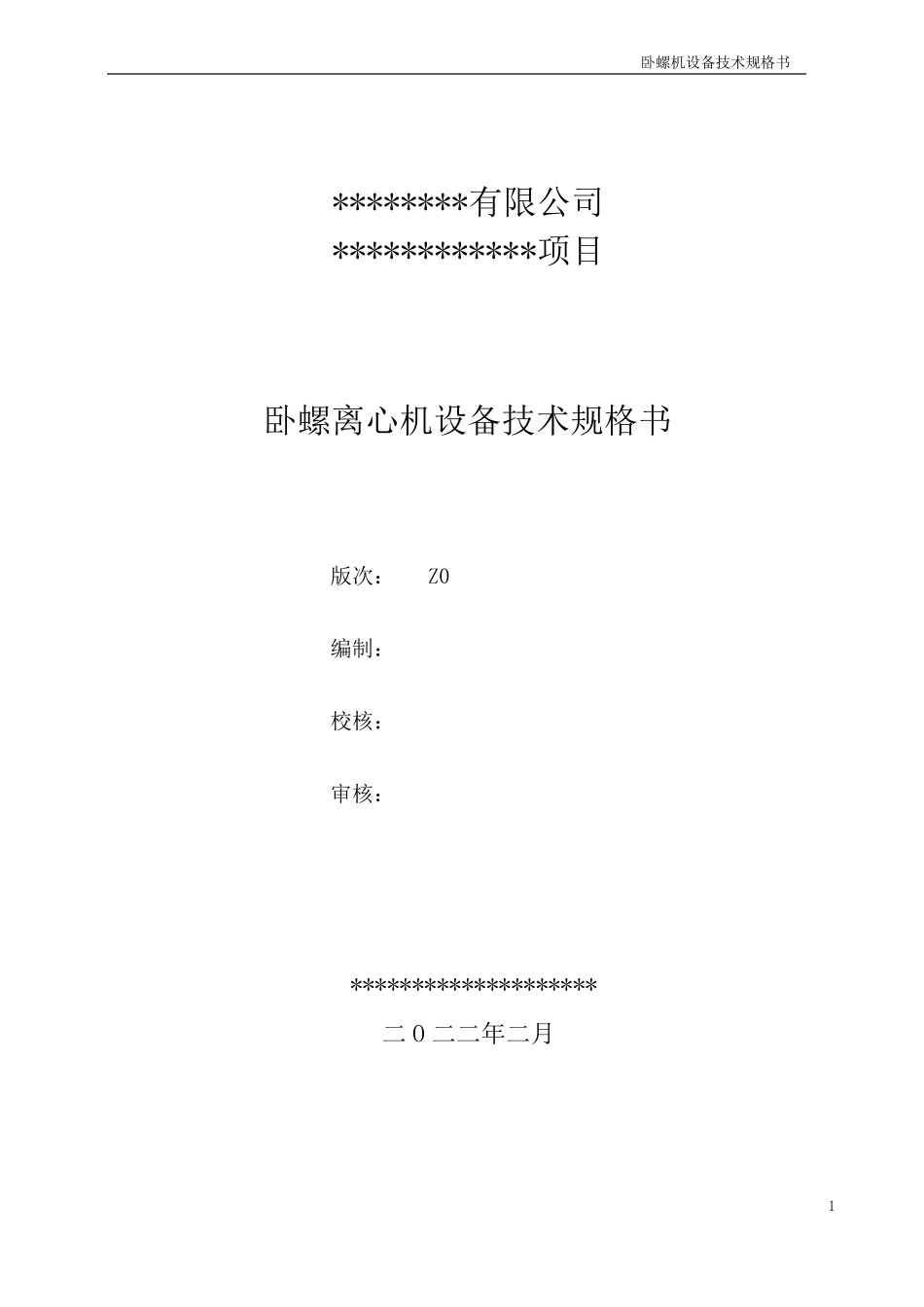

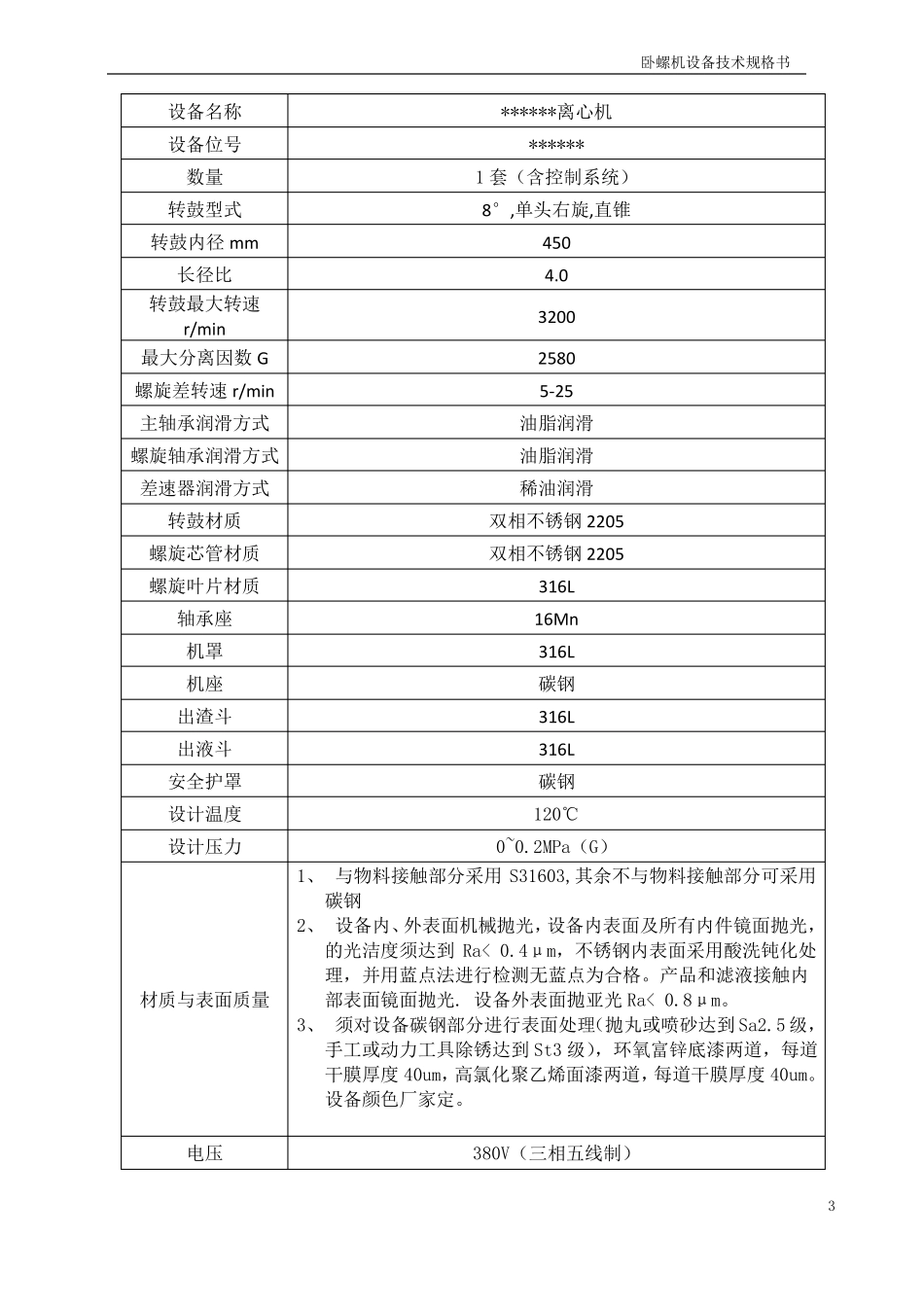

卧螺机设备技术规格书********有限公司************项目版次：Z0编制：校核：审核：二O二二年二月1卧螺离心机设备技术规格书********************卧螺机设备技术规格书一、当地气象条件1、厂址海拔标高2.1~2.5m，历年平均气压1016.0mbar。2、气温：极端最高气温39.5℃，极端最低气温：-9.4℃，历年平均气温：16.3℃。3、历年平均相对湿度：77%。4、历年平均年降雨量：1217mm。5、安装位置：室内，地震烈度：7度。二、工艺要求1、物料状态物料为经蒸发浓缩后的NaBr晶体的甲醇、微量有机胺溶液，含固量30-40%，比重约1.25左右（如果充分混匀，快速取样测试可能接近1.9Kg/L左右），pH≈10，连续进料，进料量约5m3/h，料液温度约60℃。进入本成套设备后在密闭容器内进行过滤、卸料一系列操作后,出料得到固体NaBr经卸料至吨袋接收或装桶后运至仓储，母液通过真空抽滤后进滤液槽。2、分离干燥要求干燥后的固体NaBr中含水量＜0.5%（wt）。三、设备技术要求及主要参数1、卖方保证供货范围的设备为全新的、先进的、成熟的、完整的和安全可靠的、特殊部件和材料可考虑进口。2、卖方保证成套设备运行安全、可靠，并具有良好的操作灵活性，设备年操作时间8000h，可在负荷范围内稳定运行。3、成套设备所产生的噪声控制在小于85dB（A）的水平。4、卖方提供成套设备的工艺操作、基本原理等说明，并对设备在环境、安全方面进行必要描述。5、操作过程中应保持设备的密封性，轴套处采用机械密封，密封件能耐受甲苯、氢溴酸等化工介质腐蚀。6、主要技术参数见下表。2卧螺机设备技术规格书设备名称设备位号数量转鼓型式转鼓内径mm长径比转鼓最大转速r/min最大分离因数G螺旋差转速r/min主轴承润滑方式螺旋轴承润滑方式差速器润滑方式转鼓材质螺旋芯管材质螺旋叶片材质轴承座机罩机座出渣斗出液斗安全护罩设计温度设计压力******离心机******1套（含控制系统）8°,单头右旋,直锥4504.0320025805-25油脂润滑油脂润滑稀油润滑双相不锈钢2205双相不锈钢2205316L16Mn316L碳钢316L316L碳钢120℃0~0.2MPa（G）1、与物料接触部分采用S31603,其余不与物料接触部分可采用碳钢2、设备内、外表面机械抛光，设备内表面及所有内件镜面抛光，的光洁度须达到Ra<0.4μm，不锈钢内表面采用酸洗钝化处理，并用蓝点法进行检测无蓝点为合格。产品和滤液接触内材质与表面质量部表面镜面抛光.设备外表面抛亚光Ra<0.8μm。3、须对设备碳钢部分进行表面处理（抛丸或喷砂达到Sa2.5级，手工或动力工具除锈达到St3级），环氧富锌底漆两道，每道干膜厚度40um，高氯化聚乙烯面漆两道，每道干膜厚度40um。设备颜色厂家定。电压380V（三相五线制）3卧螺机设备技术规格书电机功率电源接口法兰标准30KW+11KW根据实际需要HG/T20592-2009(B)WN/RF1、带变频调速；2、电机品牌：南阳或佳木斯3、差速器：行星齿轮。4、轴承：SKF或NSK5、轴封：碳环密封6、所有O型圈密封件材质：全氟醚/三元乙丙7、所有垫片密封件材质：PTFE、金属石墨缠绕垫设置数显温度变送器，能随时显示物料温度，信号接入DCS各个工艺的参数控制更换必须要有可靠的联锁、互锁。温度、连锁等由PLC控制，信号接入DCS系统及密封测温功能联锁与控制四、电气、仪表控制要求1、工作范围买方负责将电源送至离心机程控柜进线开关上桩头，其余部分均由卖方提供,包含但不仅限于以下部分：1）负责提供能够实现买方要求以及离心机正常运行所必须的电气仪表设备及元器件，包含程控柜及其内部电仪元器件、电动机、压力计、压力变送器、开关阀、电磁阀等。2)负责根据要求对离心机的程控系统进行设计，材料采购，固件的制造，零部件的组装，图纸、程序等资料的提供，与各个分包商之间的联络、协同，检验和在不同场所进行的实验，设备现场安装及调试等负有完全责任。2、技术要求2.1设备工作于爆炸危险区，要求卖方所供所有电气、仪表防爆及防护等级如下：1）防爆等级：不低于ExdIIBT4；2）防护等级：不低于IP55.2.2主要电气、仪表元器件甲控清单：编号1设备名称PLC数量单位1备注西门子S1500，提供源程序，预留30%的空余套节点，预留与DCS通讯口（RS-485）。4卧螺机设备技术规格书234触摸屏储存卡...
