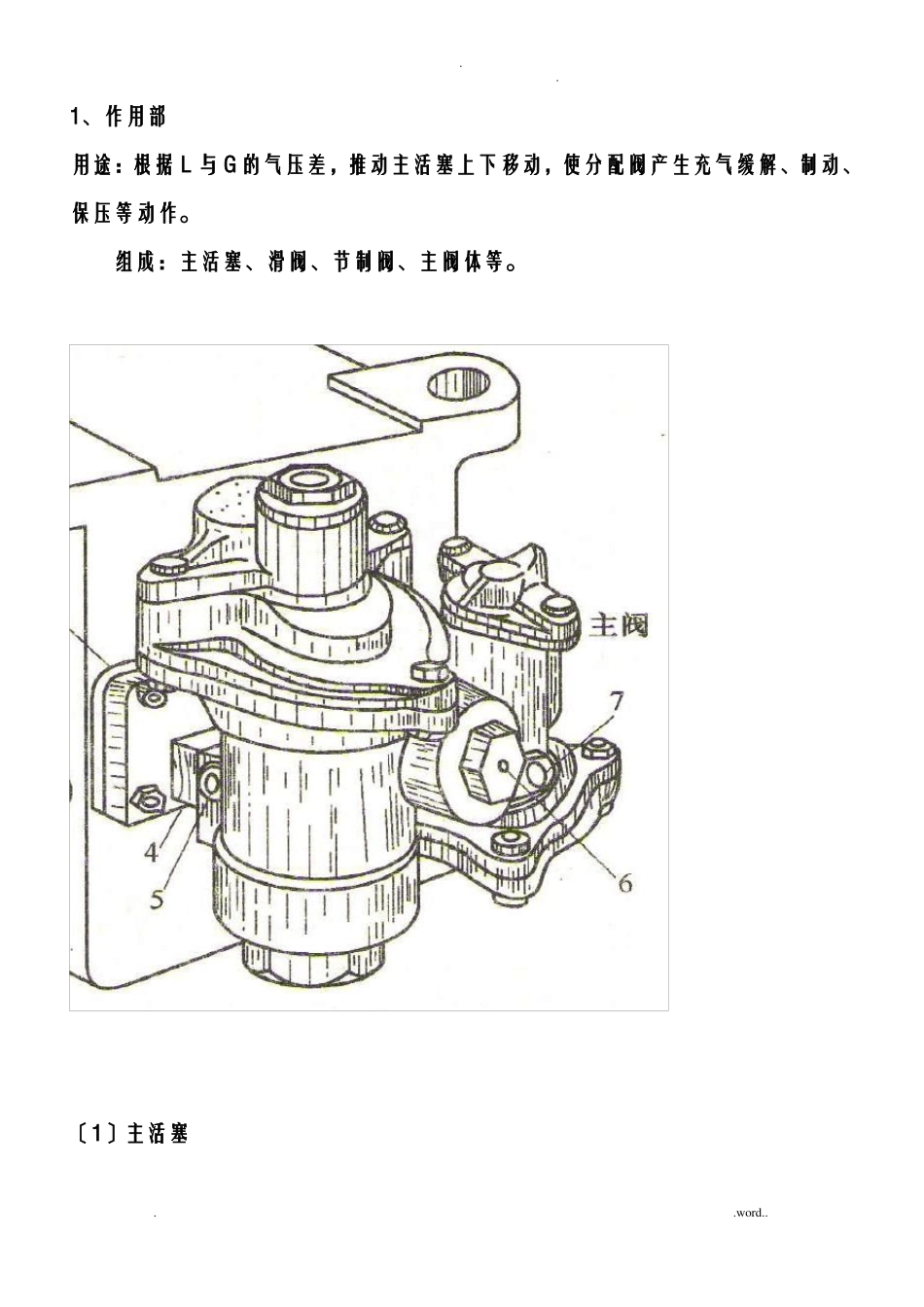

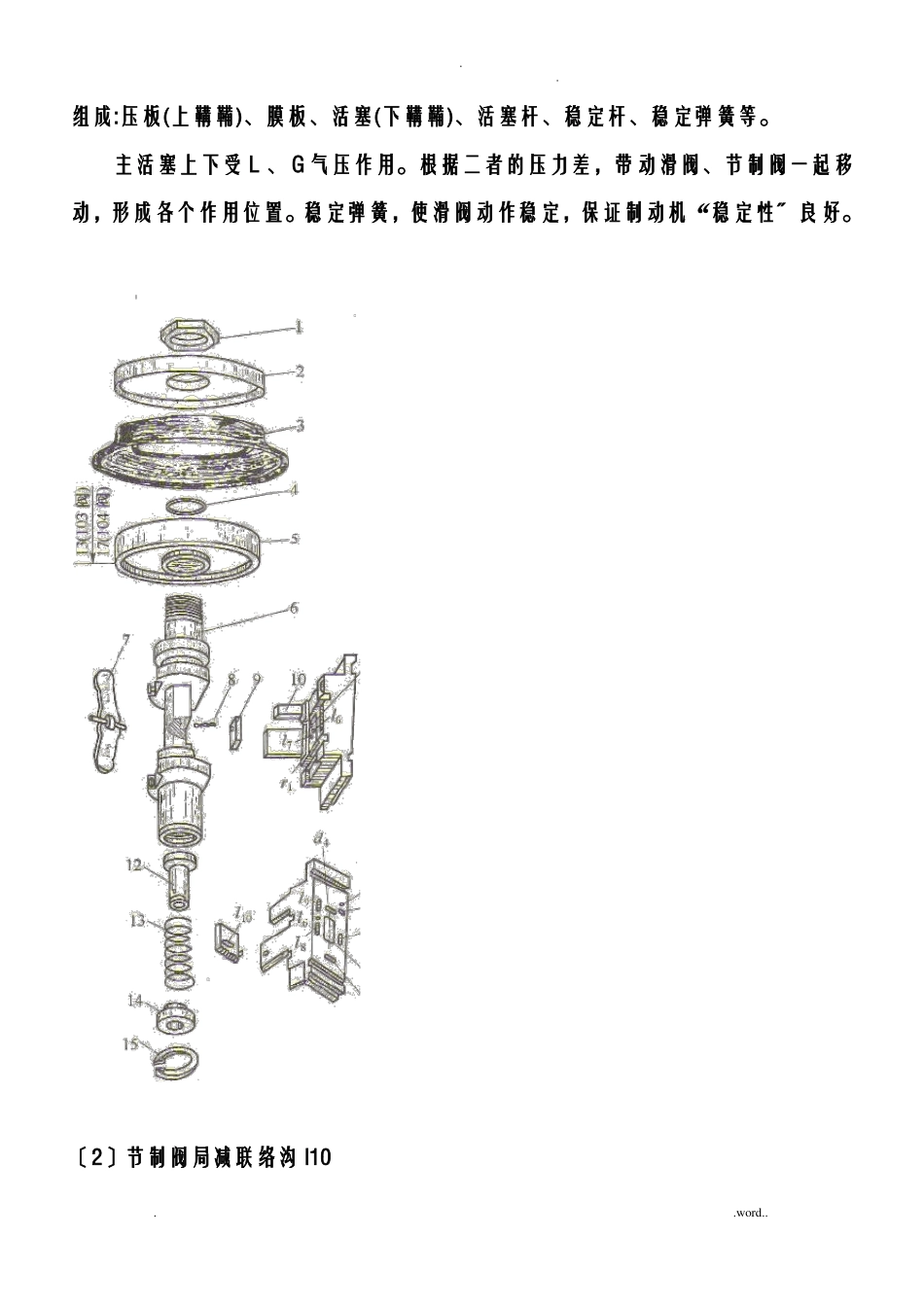

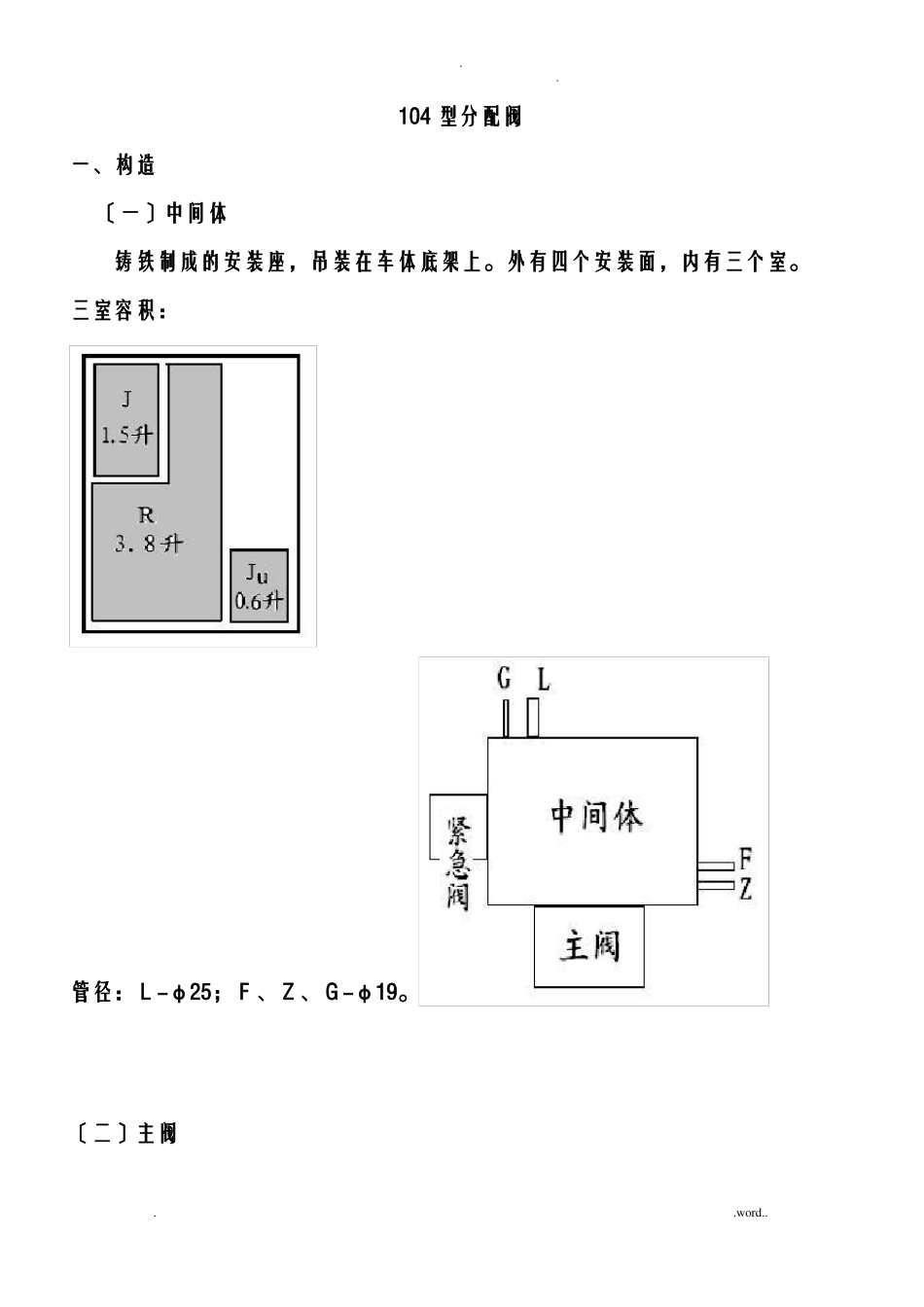

..104型分配阀一、构造〔一〕中间体铸铁制成的安装座，吊装在车体底架上。外有四个安装面，内有三个室。三室容积：管径：Ｌ-φ25；Ｆ、Ｚ、Ｇ〔二〕主阀.-φ19。.word....1、作用部用途：根据Ｌ与Ｇ的气压差，推动主活塞上下移动，使分配阀产生充气缓解、制动、保压等动作。组成：主活塞、滑阀、节制阀、主阀体等。〔1〕主活塞..word....组成:压板(上鞲鞴)、膜板、活塞(下鞲鞴)、活塞杆、稳定杆、稳定弹簧等。主活塞上下受Ｌ、Ｇ气压作用。根据二者的压力差，带动滑阀、节制阀一起移动，形成各个作用位置。稳定弹簧，使滑阀动作稳定，保证制动机“稳定性〞良好。〔2〕节制阀局减联络沟l10..word....〔3〕滑阀①顶面4孔②底面6孔1沟〔103型8孔1沟〕充气限制孔g1充气孔l5与g1暗通局减孔l6局减孔l6上下贯穿局减室入孔l7局减室入孔l7上下贯穿制动孔r1制动孔r1上下贯穿局减阀孔l8与l9内通局减阀入孔l9与l8内通缓解联络沟d1③滑阀座顶面6孔制动管充气孔l2制动管局减孔l3局减室孔ju1局减阀孔z1缓解孔d2容积室孔r22、充气部..word....用途：保证Ｇ与Ｆ能同步增压。组成：充气活塞、充气阀、充气止回阀等。〔1〕充气活塞、充气阀充气中，气压Ｇ＞Ｆ时，充气活塞上移，顶开充气阀，使Ｌ向Ｆ充气；当气压Ｇ＝Ｆ＝Ｌ时，弹簧作用，关闭充气阀，Ｌ停顿向Ｆ充气。〔2〕充气止回阀防止Ｆ内的气，向Ｌ逆流。..word......word....3、均衡部用途：根据R气压的变化，作用活塞上下移动，再通过作用阀，控制Z产生制动或缓解动作。〔作用活塞、作用阀，旧称：均衡活塞、均衡阀〕组成：作用阀、作用活塞、缩孔堵Ⅱ。..word....4、局减阀用途：制动开场时，在第一阶段局减的根底上，形成第二阶段局减通路，使L的局部气进入Z〔50～70kPa〕，Z得到一个的跃升初压，提高列车的制动波速。组成：阀杆、膜板、活塞、压圈、弹簧、阀盖等。局减活塞：内通Z，外通D。局减阀杆：有轴向孔和两个φ3径向孔，与Z连通。局减阀套：有八个φ1径向小孔。制动初期，L局部气，由径向小孔进入Z，产生局减作用。..word....5、增压阀用途：紧急制动时上移，使F的局部气直接进入R，增大了R的压力，从而增加了Z的压力。〔可增加Z压力10～15%。〕组成：增压阀杆、阀弹簧、阀盖等。原理：L气压下降→阀杆上移；F与R相通，那么F的局部气→R；R气压上升→作用活塞下方气压上升→Z气压上升。Z压力上升较大，车辆踏面擦伤多，已停用此功能。..word....〔三〕紧急阀用途：紧急制动时，协助加快L排气速度，使紧急制动动作快速、灵敏、可靠。组成：紧急活塞、安定弹簧、放风阀〔阀座、导向杆、弹簧〕等。..word....1、紧急活塞上通J，下通L。当二者压力差较大时，下移翻开放风阀，使制动机紧急制动。由活塞杆、活塞、膜板、压板及螺母等组成。2、安定弹簧常用制动时，限制紧急活塞下移，保证制动机的安定性良好。3、放风阀紧急制动时，将L的气排向D，产生强烈局减。由阀、阀座、导向杆、弹簧、阀套组成。..word....4、紧急活塞杆上的三个限速缩孔〔1〕轴向中心缩孔Ⅲ，φ1.6制动时，限制J的气向紧急活塞下方的逆流速度，使常用制动、紧急制动稳定可靠。缩孔过大，紧急制动不动作；缩孔过小，制动灵敏度大——安定性不良。..word....〔2〕上端径向缩孔Ⅳ，φ0.5充气时，限制L的气向J的充气速度，防止因过充而发生意外紧急制动。〔3〕下部径向缩孔Ⅴ，φ1.2紧急制动后，限制J的气向D的排放速度，使紧急制动作用平安可靠。〔要求紧急制动后，15秒左右完毕排气。缩孔过大，紧制不彻底，充气缓解纵向冲击过大，易发生断钩；过小，影响再充气时间。〕..word..
