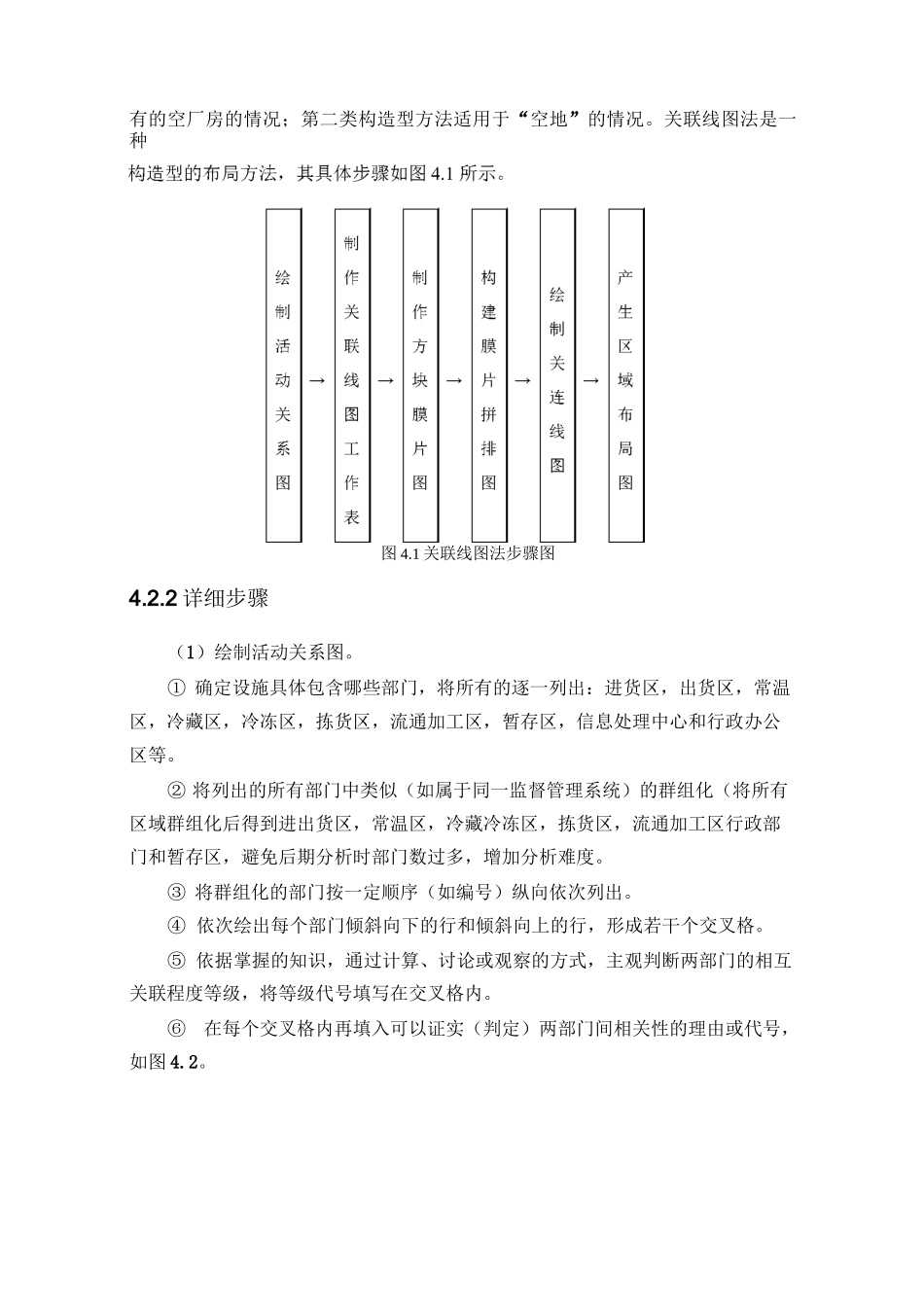

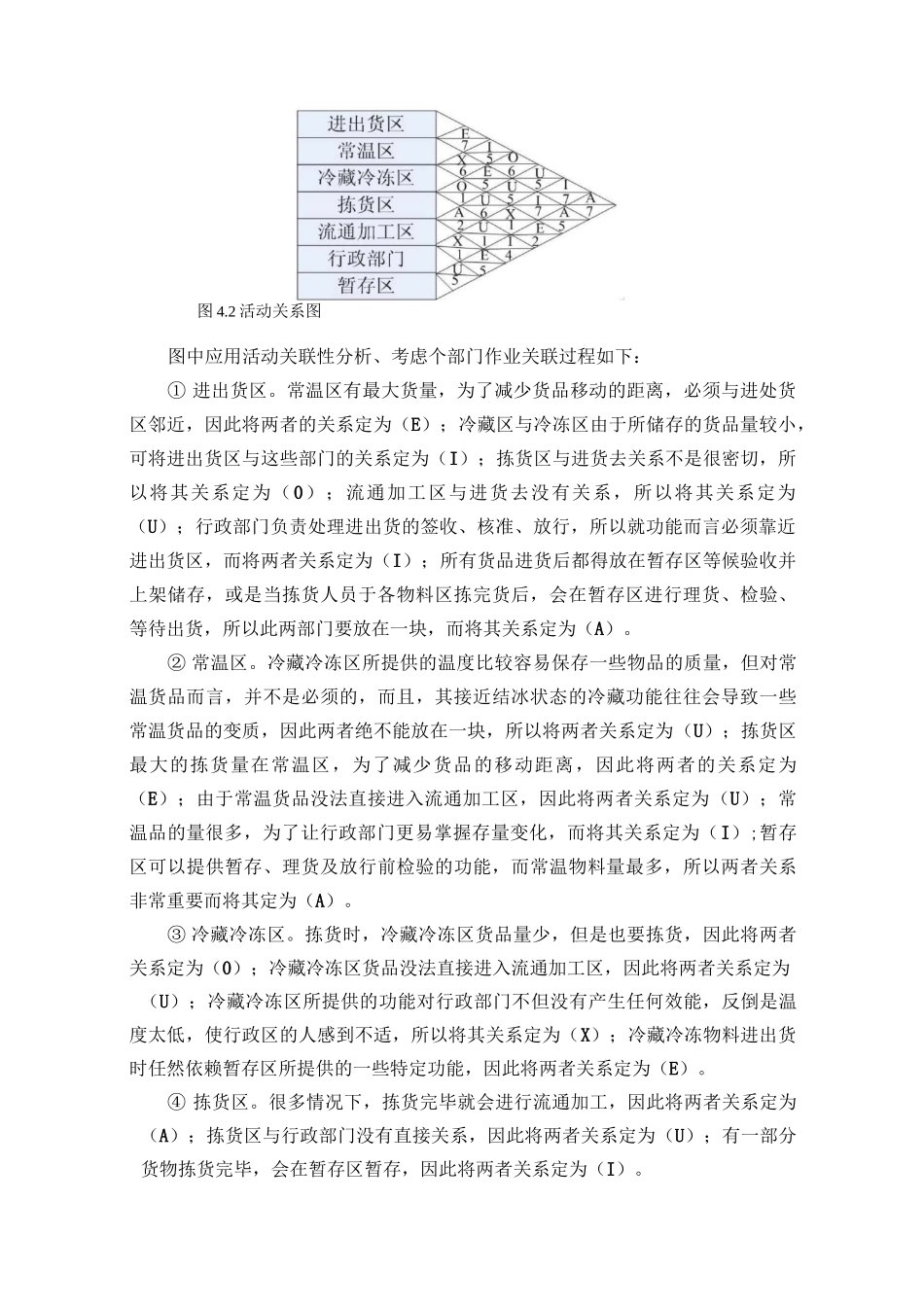

4物流中心布局规划4.1设计条件（1）经过前期设施定位和资料收集与分析工作，该物流中心的物流作业区域类型和个容量大小已定。由于该物流中心功能健全，因此物流作业区域类型主要包括：①进货区；②冷冻区；③冷藏区；④常温区；⑤拣货区；⑥流通加工区；⑦出货区。各区域空间面积大小，绘图室学生自定；（2）采用关联线图法布局区域时，该物流中心出入口位置学生根据方案自定；（3）区域相关程度等级及判定理由见表4.1。表4.1区域相关程度等级及接近理由相关程度等级接近程度说明号码接近理由A绝对重要1人员接触程度E特别重要2共用设备I重要3共用相同的空间区域O普通重要4进行类似的活动U不重要5物料搬运次数考虑X不可接近6货物安全考虑7提高工作效率考虑4.2设计方法4.2.1简要说明区域布局的方法按照主要功能分类，可分为改进型方法和构造法方法。其中改进型方法一般从分析人员提供的初始布局开始，通过不断改进布局来寻求对目标函数值得提高。构造型方法一般从零开始来做布局方案，它可以进一步分为两类：建筑物尺寸已给定的和未给定的。第一类构造型方法适用于物流中心搬到已有的空厂房的情况；第二类构造型方法适用于“空地”的情况。关联线图法是一种图4.1关联线图法步骤图4.2.2详细步骤（1）绘制活动关系图。①确定设施具体包含哪些部门，将所有的逐一列出：进货区，出货区，常温区，冷藏区，冷冻区，拣货区，流通加工区，暂存区，信息处理中心和行政办公区等。②将列出的所有部门中类似（如属于同一监督管理系统）的群组化（将所有区域群组化后得到进出货区，常温区，冷藏冷冻区，拣货区，流通加工区行政部门和暂存区，避免后期分析时部门数过多，增加分析难度。③将群组化的部门按一定顺序（如编号）纵向依次列出。④依次绘出每个部门倾斜向下的行和倾斜向上的行，形成若干个交叉格。⑤依据掌握的知识，通过计算、讨论或观察的方式，主观判断两部门的相互关联程度等级，将等级代号填写在交叉格内。⑥在每个交叉格内再填入可以证实（判定）两部门间相关性的理由或代号，如图4.2。图4.2活动关系图图中应用活动关联性分析、考虑个部门作业关联过程如下：①进出货区。常温区有最大货量，为了减少货品移动的距离，必须与进处货区邻近，因此将两者的关系定为（E）；冷藏区与冷冻区由于所储存的货品量较小，可将进出货区与这些部门的关系定为（I）；拣货区与进货去关系不是很密切，所以将其关系定为（0）；流通加工区与进货去没有关系，所以将其关系定为（U）；行政部门负责处理进出货的签收、核准、放行，所以就功能而言必须靠近进出货区，而将两者关系定为（I）；所有货品进货后都得放在暂存区等候验收并上架储存，或是当拣货人员于各物料区拣完货后，会在暂存区进行理货、检验、等待出货，所以此两部门要放在一块，而将其关系定为（A）。②常温区。冷藏冷冻区所提供的温度比较容易保存一些物品的质量，但对常温货品而言，并不是必须的，而且，其接近结冰状态的冷藏功能往往会导致一些常温货品的变质，因此两者绝不能放在一块，所以将两者关系定为（U）；拣货区最大的拣货量在常温区，为了减少货品的移动距离，因此将两者的关系定为（E）；由于常温货品没法直接进入流通加工区，因此将两者关系定为（U）；常温品的量很多，为了让行政部门更易掌握存量变化，而将其关系定为（I）;暂存区可以提供暂存、理货及放行前检验的功能，而常温物料量最多，所以两者关系非常重要而将其定为（A）。③冷藏冷冻区。拣货时，冷藏冷冻区货品量少，但是也要拣货，因此将两者关系定为（0）；冷藏冷冻区货品没法直接进入流通加工区，因此将两者关系定为（U）；冷藏冷冻区所提供的功能对行政部门不但没有产生任何效能，反倒是温度太低，使行政区的人感到不适，所以将其关系定为（X）；冷藏冷冻物料进出货时任然依赖暂存区所提供的一些特定功能，因此将两者关系定为（E）。④拣货区。很多情况下，拣货完毕就会进行流通加工，因此将两者关系定为（A）；拣货区与行政部门没有直接关系，因此将两者关系定为（U）；有一部分货物拣货完毕，会在暂存区暂存，因此将两者关系定为（I）。⑤流通加工区。流通加工...
