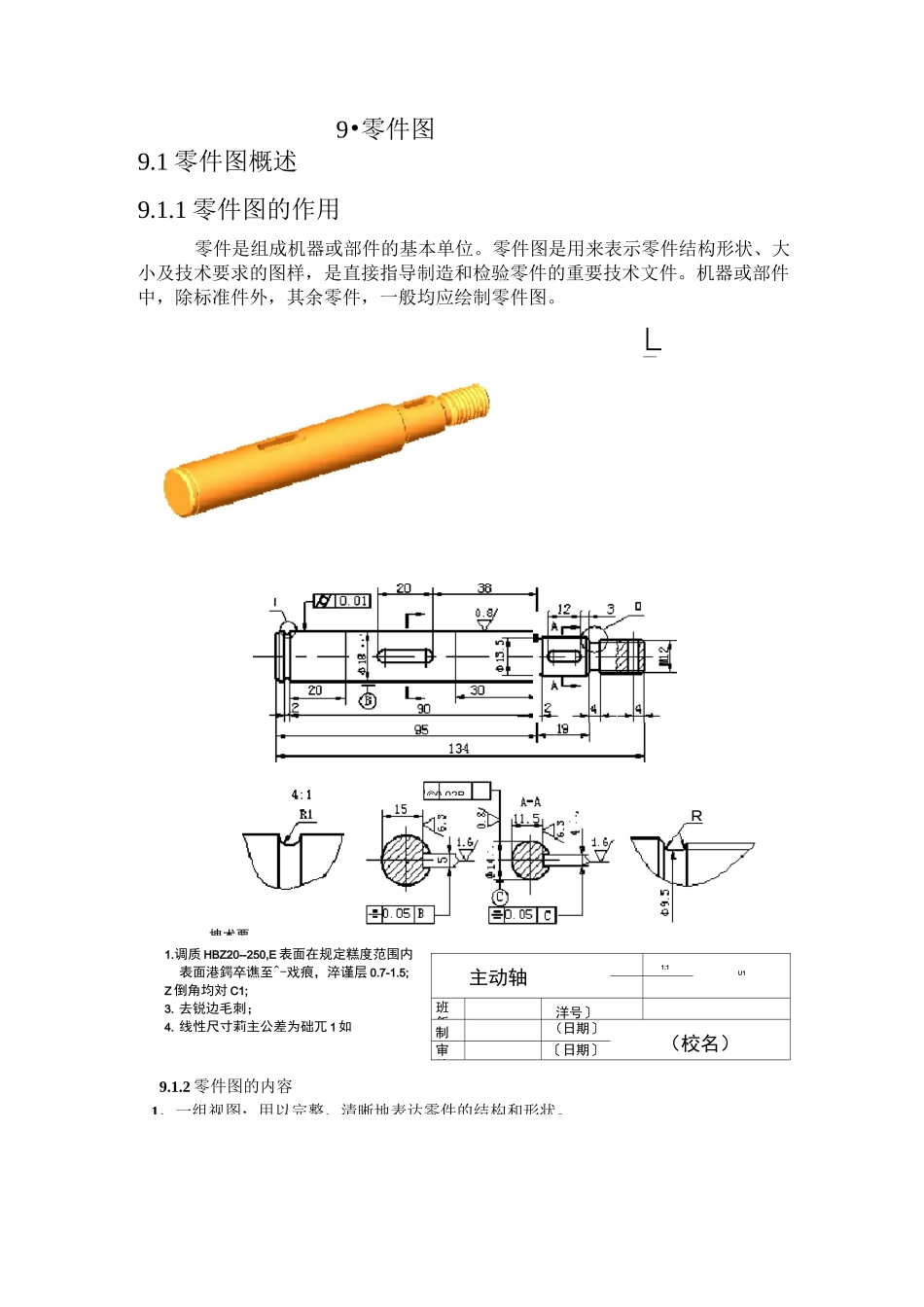

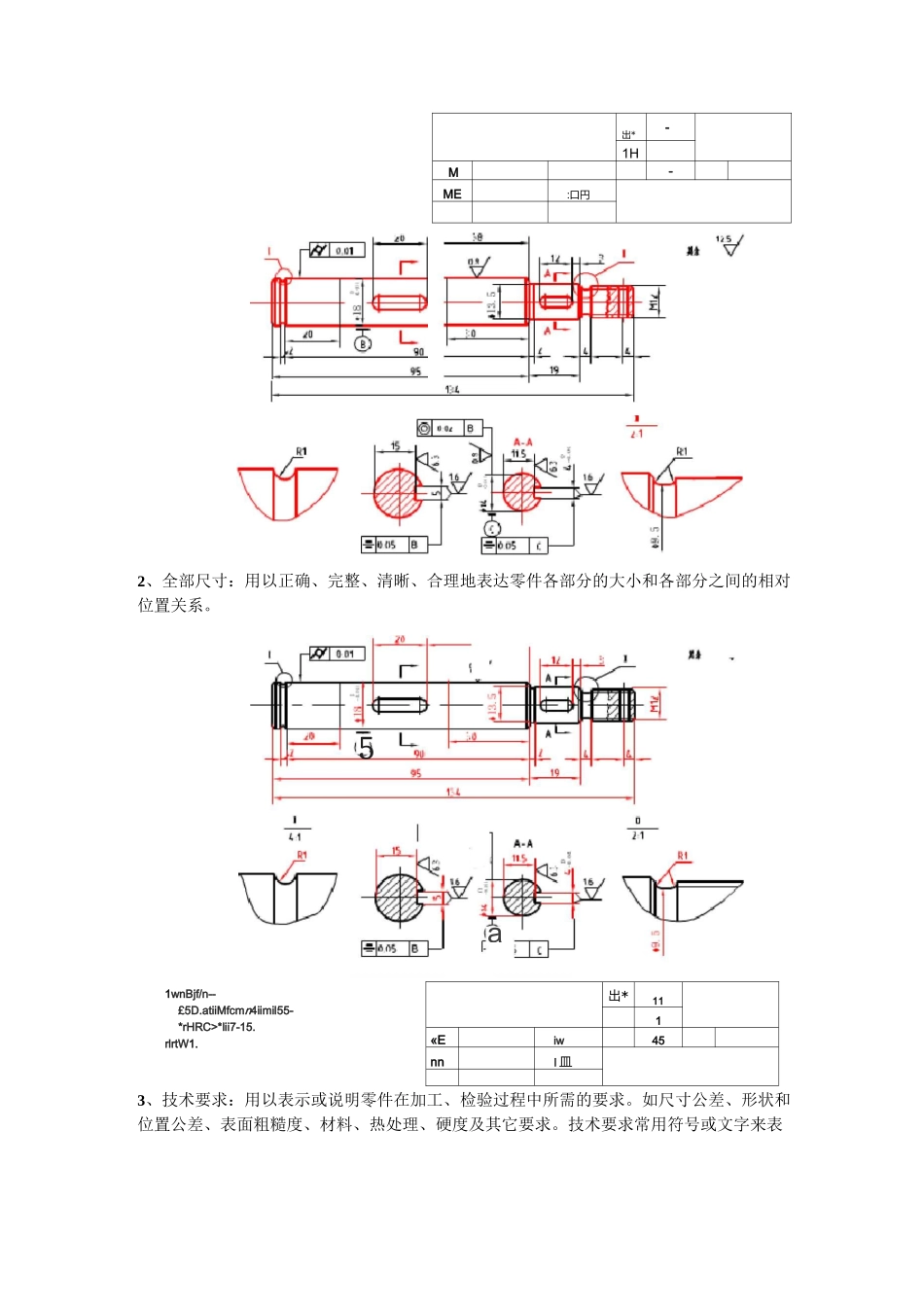

拽术要□R11.调质HBZ20--250,E表面在规定糕度范围内表面港鍔卒谯至^-戏痕，淬谨层0.7-1.5;Z倒角均対C1;3.去锐边毛刺；4.线性尺寸莉主公差为础兀1如主动轴1:1U1班飯洋号〕制图（日期〕（校名）审檢〔日期〕9.1.2零件图的内容1、一组视图：用以完整、清晰地表达零件的结构和形状。9.1零件图概述9.1.1零件图的作用零件是组成机器或部件的基本单位。零件图是用来表示零件结构形状、大小及技术要求的图样，是直接指导制造和检验零件的重要技术文件。机器或部件中，除标准件外，其余零件，一般均应绘制零件图。©0.02B9•零件图©fluidB-1wnBjf/n--£5D.atiiMfcmn4iimil55-*rHRC>*lii7-15.rlrtW1.出*111«Eiw45nnI皿出*-1HM-ME:口円2、全部尺寸：用以正确、完整、清晰、合理地表达零件各部分的大小和各部分之间的相对位置关系。3、技术要求：用以表示或说明零件在加工、检验过程中所需的要求。如尺寸公差、形状和位置公差、表面粗糙度、材料、热处理、硬度及其它要求。技术要求常用符号或文字来表5a示。1I..I■厂JbdTj«1101■u1席和4&刚HD(■«1101弭琳抽些讷截卄杠林褥巧齢.+#JOT、％■mu“叭成枕it时副EC1吊皿It*11011tltsMR轉4、标题栏：标准的标题栏由更改区、签字区、其他区、名称及代号区组成。一般填写零件的名称、材料标记、阶段标记、重量、比例、图样代号、单位名称以及设计、制图、审核、工艺、标准化、更改、批准等人员的签名和日期等内容。学校一般用校用简易标题栏，如图中所示。i,◎"血Br-\/y\：1(11I二A-4BHME^S-42HRC.IffllQ7-Ui■mtn(a)加工位置(b)工9.2零件图的选择9.2.1主视图的选择主视图是零件的视图中最重要的视图，选择零件图的主视图时，一般应从主视图的投射方向和零件的摆放位置两方面来考虑。1.选择主视图的投射方向形体特征原则：所选择的投射方向所得到的主视图应最能反映零件的形状特征(a)(b)A向好2.选择主视图的位置当零件主视图的投射方向确定以后，还需确定主视图的位置。所谓主视图的位置，即是零件的摆放位置。一般分别从以下几个原则来考虑：(1)工作位置原则所选择的主视图的位置，应尽可能与零件在机械或部件中的工作位置相一致(a)(b)A向好(2)加工位置原则工作位置不易确定或按工作位置画图不方便的零件，主视图一般按零件在机械加工中所处的位置作为主视图的位置，方便工人加工时看图。该零件的主要加工方法是车削，有些重要表面还要在磨床上进一步加工。为了便于工人对照图样进行加工，故按该轴在车床和磨床上加工时所处的位置(轴线侧垂放置)来绘制主视图。(3)自然摆放稳定原则如果零件为运动件，工作位置不固定，或零件的加工工序较多其加工位置多变,则可按其自然摆放平稳的位置作为画主视图的位置。主视图的选择，应根据具体情况进行分析，从有利于看图出发，在满足形体特征原则的前提下，充分考虑零件的工作位置和加工位置。9.2.2其他视图的选择对于简单的轴、套、球类零件，一般只用一个视图，再加所注的尺寸，就能把其结构形状表达清楚。对于一些较复杂的零件，一个主视图是很难把整个零件的结构形状表达完全的。一般在选择好主视图后，还应选择适当数量的其它视图与之配合，才能将零件的结构形状表达清楚。一般应优先选用左、俯视图，然后再选用其它视图。一个零件需要多少视图才能表达清楚，只能根据零件的具体情况分析确定。考虑的一般原则是：在保证充分表达零件结构形状的前提下，尽可能使零件的视图数目为最少。应使每一个视图都有其表达的重点内容，具有独立存在的意义。下图所示的支架，主视图确定后，为了表达中间部分的结构形状，选用左视图，并在主视图上作移出断面表示其断面形状。为了表达清楚底板的形状，补充了B向局部视图（也可画成B向完整视图）。如果没有B向局部视图，仅以主、左两个视图是不能完全确定底板的形状的。因为底板如果做成下图所示的两种不同的形状，仍然符合主、左视图的投影关系下图所示开关轴，除主视图外，还需用左视图、A向斜视图和移出断面图配合才能将整个零件表达清楚。少其中任何一个视图都不行。在零件的视图选择时，应多考虑几种方案，加以比较后，力求用较好的方案表达零件。另外，通过多画、...
