(完整)CAD习题与答案 VIP免费

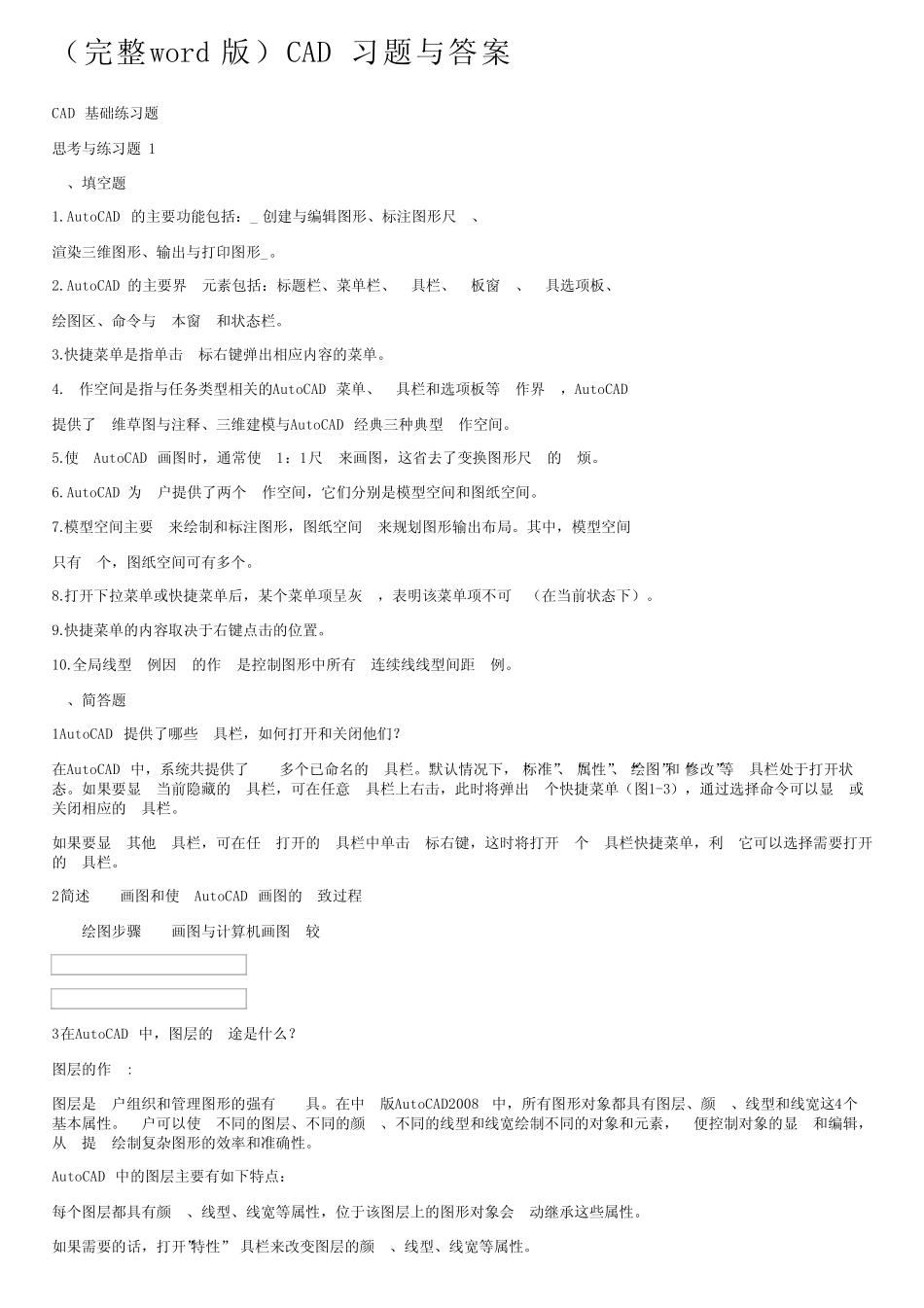

(完整)CAD习题与答案 _第1页
1/6

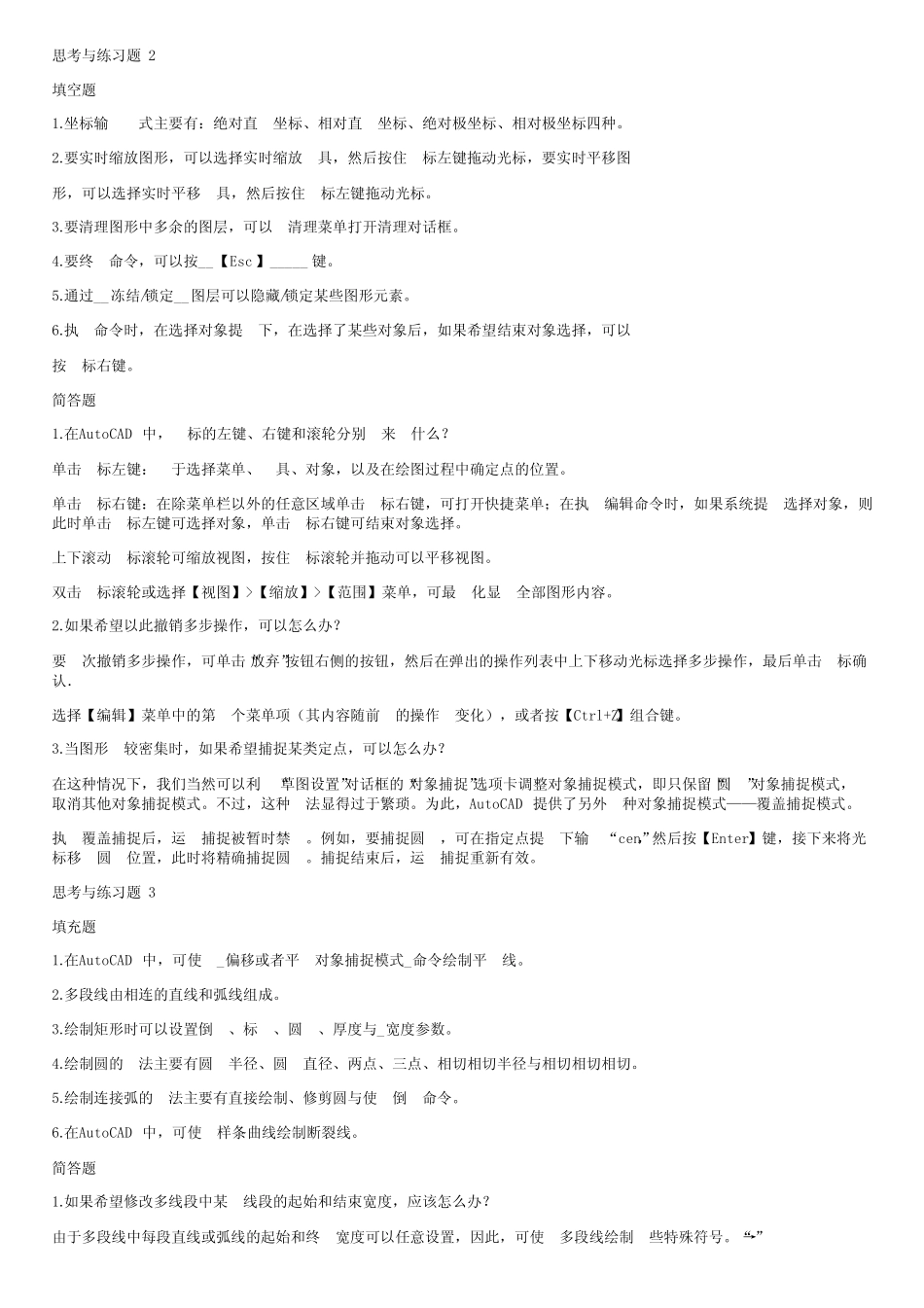

(完整)CAD习题与答案 _第2页
2/6

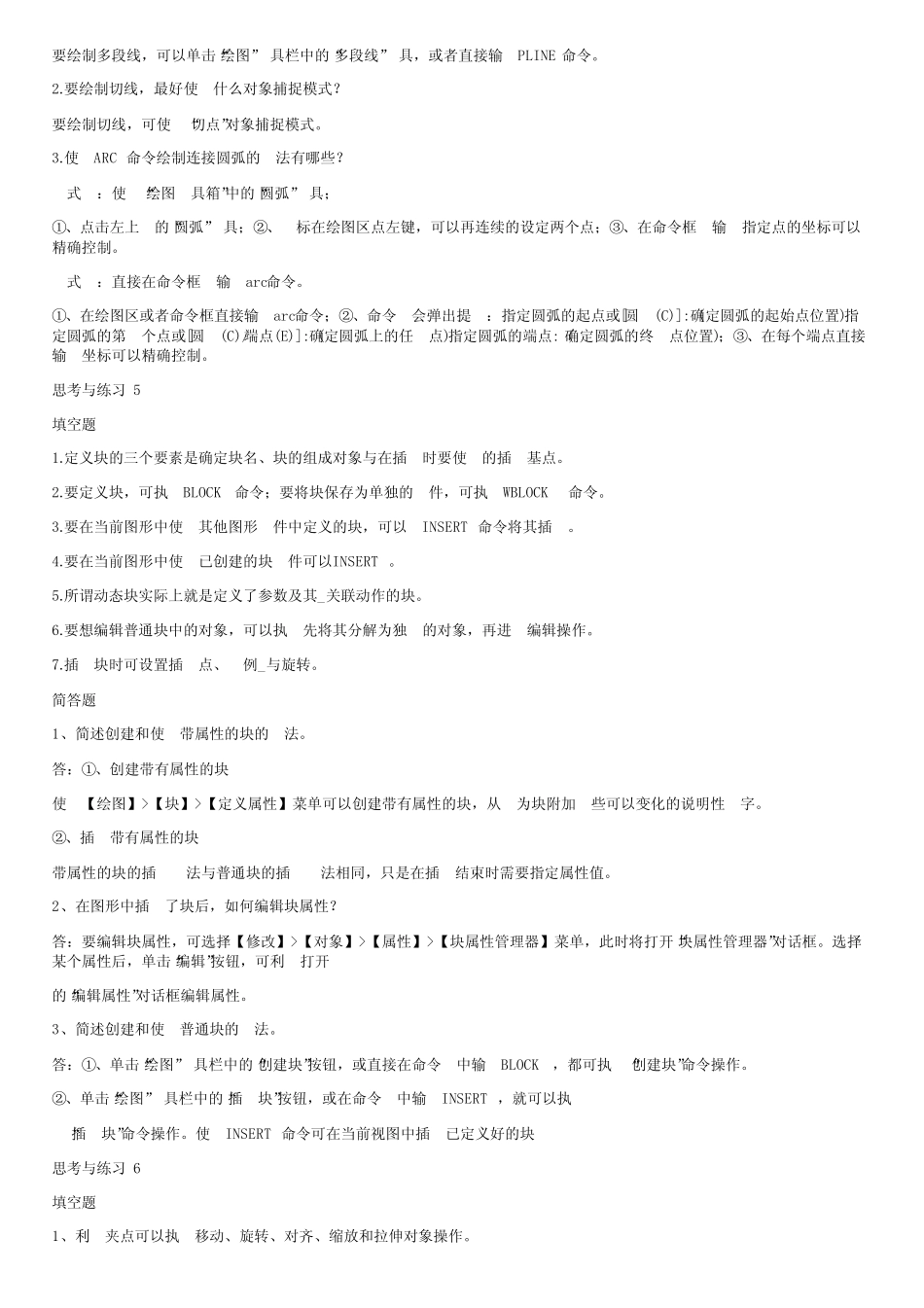

(完整)CAD习题与答案 _第3页
3/6
(完整word版)CAD习题与答案CAD基础练习题思考与练习题1⼀、填空题1.AutoCAD的主要功能包括:_创建与编辑图形、标注图形尺⼨、渲染三维图形、输出与打印图形_。2.AutoCAD的主要界⾯元素包括:标题栏、菜单栏、⼯具栏、⾯板窗⼝、⼯具选项板、绘图区、命令与⽂本窗⼝和状态栏。3.快捷菜单是指单击⿏标右键弹出相应内容的菜单。4.⼯作空间是指与任务类型相关的AutoCAD菜单、⼯具栏和选项板等⼯作界⾯,AutoCAD提供了⼆维草图与注释、三维建模与AutoCAD经典三种典型⼯作空间。5.使⽤AutoCAD画图时,通常使⽤1:1尺⼨来画图,这省去了变换图形尺⼨的⿇烦。6.AutoCAD为⽤户提供了两个⼯作空间,它们分别是模型空间和图纸空间。7.模型空间主要⽤来绘制和标注图形,图纸空间⽤来规划图形输出布局。其中,模型空间只有⼀个,图纸空间可有多个。8.打开下拉菜单或快捷菜单后,某个菜单项呈灰⾊,表明该菜单项不可⽤(在当前状态下)。9.快捷菜单的内容取决于右键点击的位置。10.全局线型⽐例因⼦的作⽤是控制图形中所有⾮连续线线型间距⽐例。⼆、简答题1AutoCAD提供了哪些⼯具栏,如何打开和关闭他们?在AutoCAD中,系统共提供了⼆⼗多个已命名的⼯具栏。默认情况下,“标准”、“属性”、“绘图”和“修改”等⼯具栏处于打开状态。如果要显⽰当前隐藏的⼯具栏,可在任意⼯具栏上右击,此时将弹出⼀个快捷菜单(图1-3),通过选择命令可以显⽰或关闭相应的⼯具栏。如果要显⽰其他⼯具栏,可在任⼀打开的⼯具栏中单击⿏标右键,这时将打开⼀个⼯具栏快捷菜单,利⽤它可以选择需要打开的⼯具栏。2简述⼿⼯画图和使⽤AutoCAD画图的⼤致过程⼿⼯绘图步骤⼿⼯画图与计算机画图⽐较3在AutoCAD中,图层的⽤途是什么?图层的作⽤:图层是⽤户组织和管理图形的强有⼒⼯具。在中⽂版AutoCAD2008中,所有图形对象都具有图层、颜⾊、线型和线宽这4个基本属性。⽤户可以使⽤不同的图层、不同的颜⾊、不同的线型和线宽绘制不同的对象和元素,⽅便控制对象的显⽰和编辑,从⽽提⾼绘制复杂图形的效率和准确性。AutoCAD中的图层主要有如下特点:每个图层都具有颜⾊、线型、线宽等属性,位于该图层上的图形对象会⾃动继承这些属性。如果需要的话,打开”特性”⼯具栏来改变图层的颜⾊、线型、线宽等属性。思考与练习题2填空题1.坐标输⼊⽅式主要有:绝对直⾓坐标、相对直⾓坐标、绝对极坐标、相对极坐标四种。2.要实时缩放图形,可以选择实时缩放⼯具,然后按住⿏标左键拖动光标,要实时平移图形,可以选择实时平移⼯具,然后按住⿏标左键拖动光标。3.要清理图形中多余的图层,可以⽤清理菜单打开清理对话框。4.要终⽌命令,可以按__【Esc】_____键。5.通过__冻结/锁定__图层可以隐藏/锁定某些图形元素。6.执⾏命令时,在选择对象提⽰下,在选择了某些对象后,如果希望结束对象选择,可以按⿏标右键。简答题1.在AutoCAD中,⿏标的左键、右键和滚轮分别⽤来⼲什么?单击⿏标左键:⽤于选择菜单、⼯具、对象,以及在绘图过程中确定点的位置。单击⿏标右键:在除菜单栏以外的任意区域单击⿏标右键,可打开快捷菜单;在执⾏编辑命令时,如果系统提⽰选择对象,则此时单击⿏标左键可选择对象,单击⿏标右键可结束对象选择。上下滚动⿏标滚轮可缩放视图,按住⿏标滚轮并拖动可以平移视图。双击⿏标滚轮或选择【视图】>【缩放】>【范围】菜单,可最⼤化显⽰全部图形内容。2.如果希望以此撤销多步操作,可以怎么办?要⼀次撤销多步操作,可单击“放弃”按钮右侧的按钮,然后在弹出的操作列表中上下移动光标选择多步操作,最后单击⿏标确认.选择【编辑】菜单中的第⼀个菜单项(其内容随前⾯的操作⽽变化),或者按【Ctrl+Z】组合键。3.当图形⽐较密集时,如果希望捕捉某类定点,可以怎么办?在这种情况下,我们当然可以利⽤“草图设置”对话框的“对象捕捉”选项卡调整对象捕捉模式,即只保留“圆⼼”对象捕捉模式,⽽取消其他对象捕捉模式。不过,这种⽅法显得过于繁琐。为此,AutoCAD提供了另外⼀种对象捕捉模式——覆盖捕捉模式。执⾏覆盖捕捉后,运⾏捕捉被暂时禁⽌。例如,要捕捉圆⼼,可在指定点提⽰下输⼊“cen...
