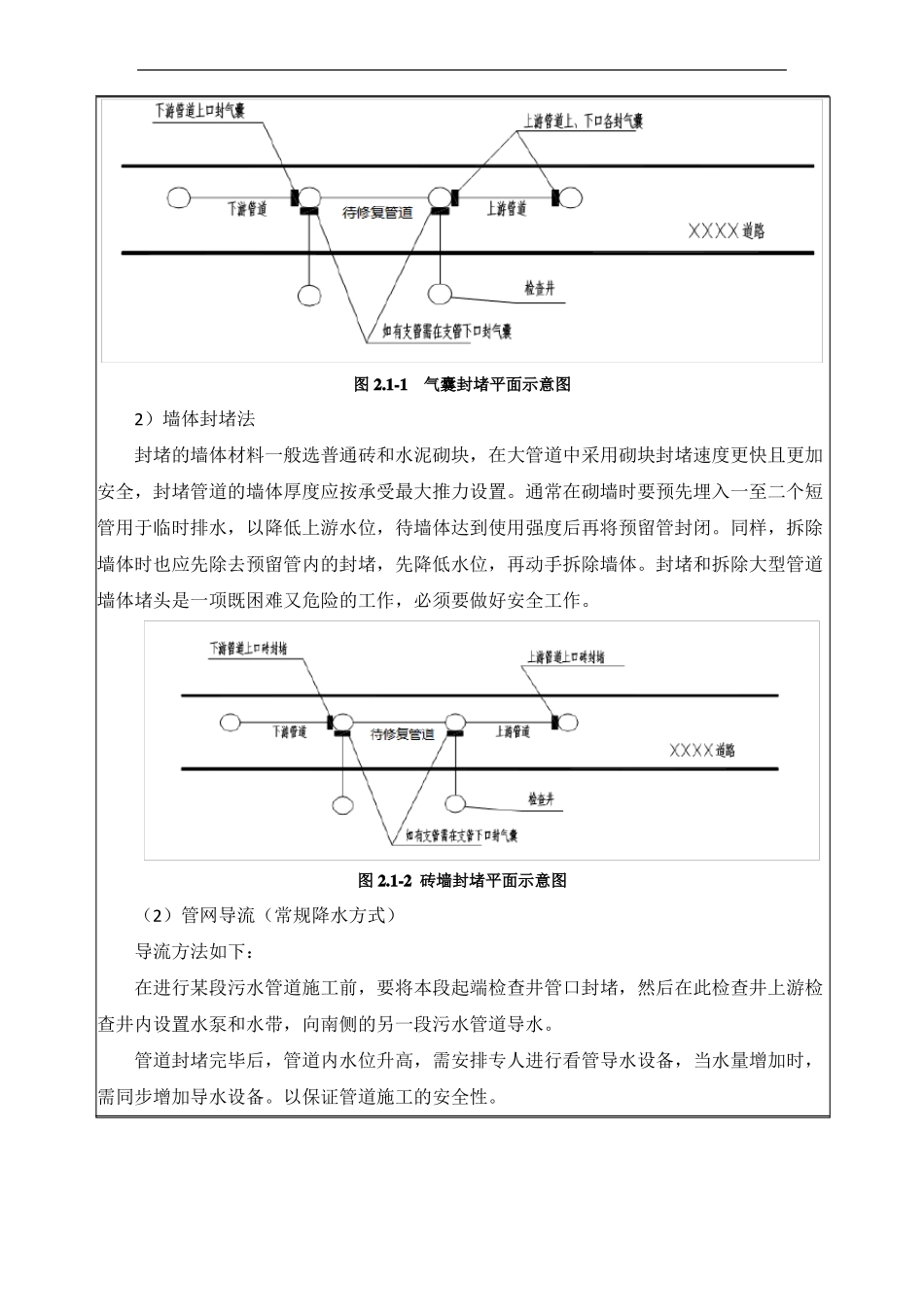

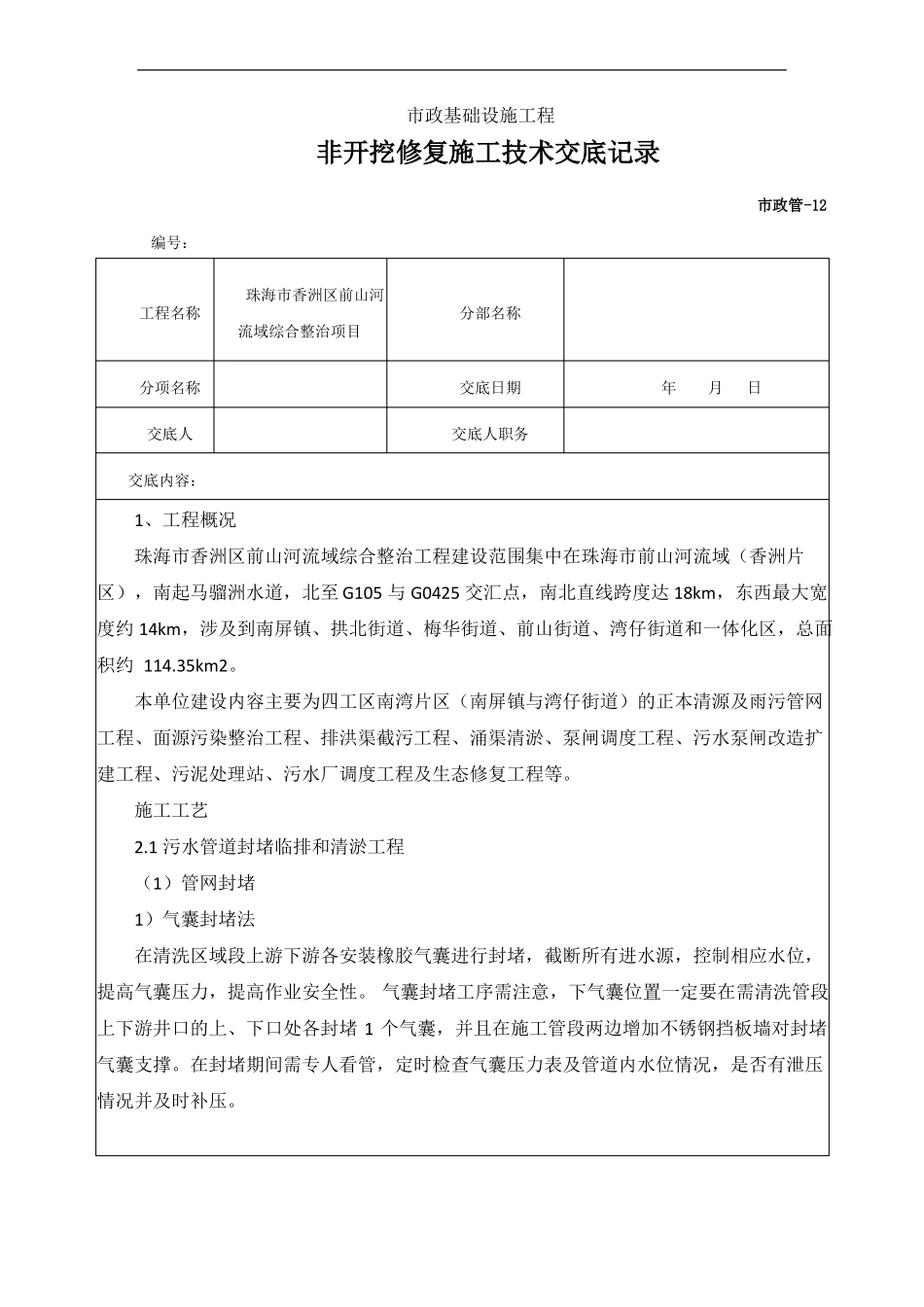

市政基础设施工程非开挖修复施工技术交底记录市政管-12编号：珠海市香洲区前山河工程名称流域综合整治项目分部名称分项名称交底人交底内容：交底日期交底人职务年月日1、工程概况珠海市香洲区前山河流域综合整治工程建设范围集中在珠海市前山河流域（香洲片区），南起马骝洲水道，北至G105与G0425交汇点，南北直线跨度达18km，东西最大宽度约14km，涉及到南屏镇、拱北街道、梅华街道、前山街道、湾仔街道和一体化区，总面积约114.35km2。本单位建设内容主要为四工区南湾片区（南屏镇与湾仔街道）的正本清源及雨污管网工程、面源污染整治工程、排洪渠截污工程、涌渠清淤、泵闸调度工程、污水泵闸改造扩建工程、污泥处理站、污水厂调度工程及生态修复工程等。施工工艺2.1污水管道封堵临排和清淤工程（1）管网封堵1）气囊封堵法在清洗区域段上游下游各安装橡胶气囊进行封堵，截断所有进水源，控制相应水位，提高气囊压力，提高作业安全性。气囊封堵工序需注意，下气囊位置一定要在需清洗管段上下游井口的上、下口处各封堵1个气囊，并且在施工管段两边增加不锈钢挡板墙对封堵气囊支撑。在封堵期间需专人看管，定时检查气囊压力表及管道内水位情况，是否有泄压情况并及时补压。图2.1-1气囊封堵平面示意图2）墙体封堵法封堵的墙体材料一般选普通砖和水泥砌块，在大管道中采用砌块封堵速度更快且更加安全，封堵管道的墙体厚度应按承受最大推力设置。通常在砌墙时要预先埋入一至二个短管用于临时排水，以降低上游水位，待墙体达到使用强度后再将预留管封闭。同样，拆除墙体时也应先除去预留管内的封堵，先降低水位，再动手拆除墙体。封堵和拆除大型管道墙体堵头是一项既困难又危险的工作，必须要做好安全工作。图2.1-2砖墙封堵平面示意图（2）管网导流（常规降水方式）导流方法如下：在进行某段污水管道施工前，要将本段起端检查井管口封堵，然后在此检查井上游检查井内设置水泵和水带，向南侧的另一段污水管道导水。管道封堵完毕后，管道内水位升高，需安排专人进行看管导水设备，当水量增加时，需同步增加导水设备。以保证管道施工的安全性。图2.1-3管道导流调水示意图（3）管网临排为保证管线在检测时正常实施，必须对管道进行分段封堵，一般100-200米左右，架设临时排水管线，用水泵把水抽到临时管线内排到下游井中。从而可实现管内无水或少水的要求，从而更便于修复管道。管道封堵采用气囊封堵器进行封堵，配合使用砌墙封堵。临排管过路口时，采用开挖沟槽（甲方配合）、上盖厚钢板方式，保证临时管线和通行人员车辆安全。（4）临时排水及封堵技术要点：封堵气囊选择与封堵方法对上游管道用气囊进行封堵，封堵气囊采用专用管道封堵气囊，气囊封堵气压在0.1-0.2MPa。封堵后派专人定期检查封堵气囊内部压力，确保始终保持一定封堵气压，确保在检测过程封堵严密不漏。检查井检查井检查井检查井堵水气囊堵水气囊污水泵图2.1-5封堵及临时排水示意图待修复管道待检测管道内水使用水泵抽出倒入排水沟内。管道上游水使用水泵倒入下游管道或其他排水管道内。堵水措施根据施工段的管道分流及地面交通情况而定，选择合适的堵水地点，一次性堵水，堵水点有专人看守，不断补气确保堵器压力，封堵采用气囊封堵器进行封堵。（5）管道清淤图2.1-6联合冲洗车和高压水冲洗示意图（1）高压清洗从下游井口开始施工，将喷嘴和软管放入管道内，（避免损伤管道及工作井）打开泵之前，将喷头置于管道末端。使用反射喷嘴喷头，除非在清除油脂沉积或树根时使用特制喷头。喷头必须处于运动状态，避免损伤管道。当喷头处于水面之下时，低压力喷射机器的施工表现将大打折扣，因此需控制管道内的水流量。将喷头送入待清洗管道内，然后在回拉过程中将管道内杂物冲洗到下游工作井中，并移除杂物。冲洗最佳效率区间是回倒速度控制在100-200毫米/秒。喷射机器需配置相关控制单元以满足操作要求，当沉积物自重很大，且数量较多时，考虑用真空抽吸机或空气清理装置移除。但移除该类大型杂物的操作失败，容易造成下游管道的二次堵塞，此时将需要人工进行清理。（2）吸污车吸污管道高压清洗的同时，由于管道下游已经封堵，清...
