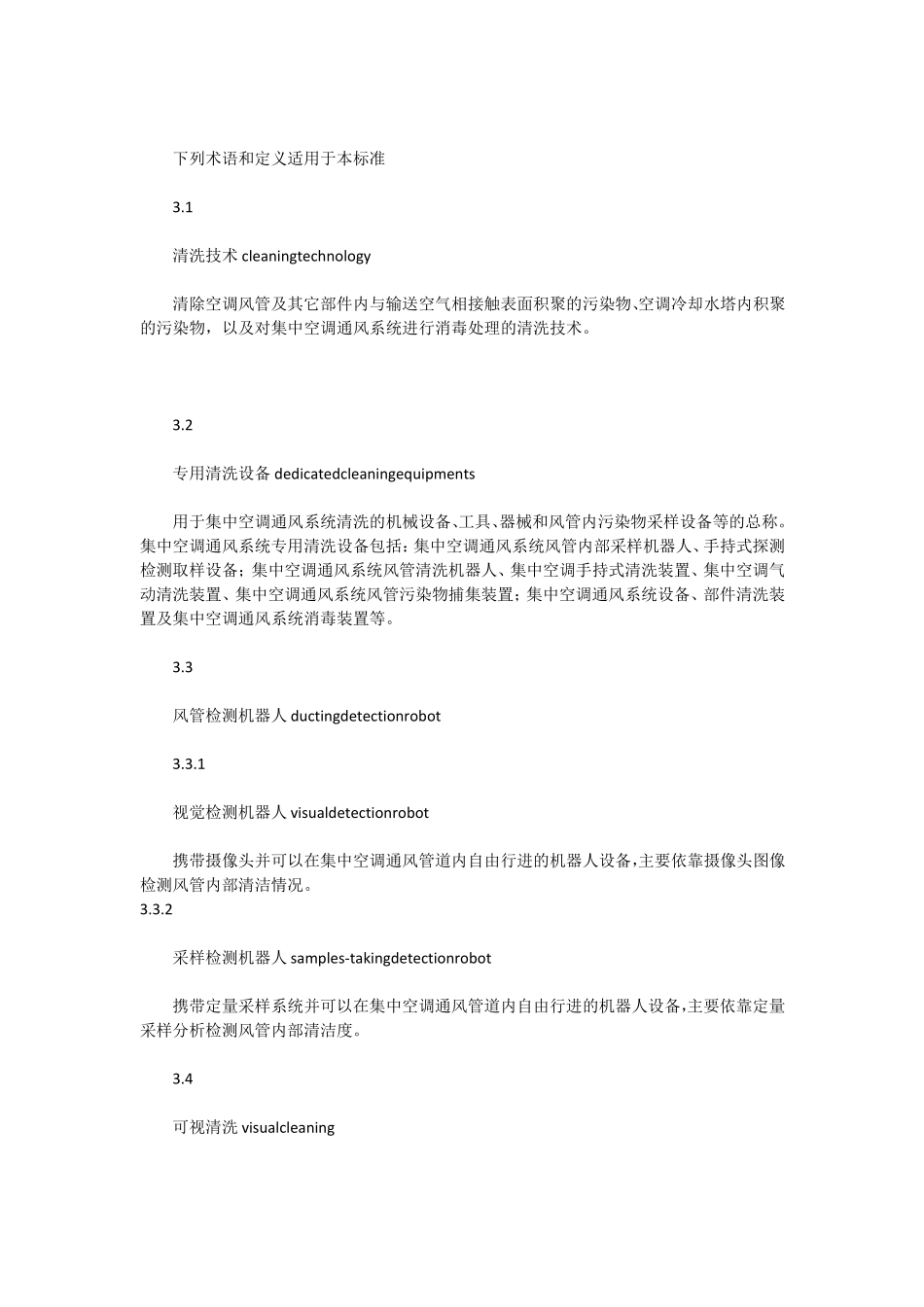

《集中空调通风系统清洗技术规范》【导读】本标准规定了集中空调通风系统专业清洗设备、专业清洗机构、清洗操作规程和清洗过程中的工程监管与清洗后的检测验收。本标准适用于所有集中空调的清洗服务。1范围本标准规定了集中空调通风系统专业清洗设备、专业清洗机构、清洗操作规程和清洗过程中的工程监管与清洗后的检测验收。本标准适用于所有集中空调的清洗服务。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的文件，其最新版本（包括所有的修改单）适用于本文件。GB/T16803采暖、通风、空调、净化设备术语GB/T17095室内空气中可吸入颗粒物卫生标准GB/T18204.1公共场所空气微生物检验方法细菌总数测定GB/T18883-2002室内空气质量标准GB19210-2003公共场所集中空调通风系统清洗规范GB50365-2005空调通风系统运行管理规范B44/T115-2000《中央空调循环水及循环冷却水水质标准》3术语与定义下列术语和定义适用于本标准3.1清洗技术cleaningtechnology清除空调风管及其它部件内与输送空气相接触表面积聚的污染物、空调冷却水塔内积聚的污染物，以及对集中空调通风系统进行消毒处理的清洗技术。3.2专用清洗设备dedicatedcleaningequipments用于集中空调通风系统清洗的机械设备、工具、器械和风管内污染物采样设备等的总称。集中空调通风系统专用清洗设备包括：集中空调通风系统风管内部采样机器人、手持式探测检测取样设备；集中空调通风系统风管清洗机器人、集中空调手持式清洗装置、集中空调气动清洗装置、集中空调通风系统风管污染物捕集装置；集中空调通风系统设备、部件清洗装置及集中空调通风系统消毒装置等。3.3风管检测机器人ductingdetectionrobot3.3.1视觉检测机器人visualdetectionrobot携带摄像头并可以在集中空调通风管道内自由行进的机器人设备，主要依靠摄像头图像检测风管内部清洁情况。3.3.2采样检测机器人samples-takingdetectionrobot携带定量采样系统并可以在集中空调通风管道内自由行进的机器人设备，主要依靠定量采样分析检测风管内部清洁度。3.4可视清洗visualcleaning采用软轴式清洗设备，气动清洗设备及其他清洗方式均需配置摄像机，做到全程可视清洗，以此保证质量，不允许盲洗。3.5工程监管projectsupervision对清洗工程进行全程的监督和管理。4设备的技术要求4.1清洗方法的要求集中空调通风系统的清洗应采用机械清洗方法、高压气体清洗和水洗方法。4.2设备要求4.2.1设备技术资料要求专用清洗设备应有出厂检验合格证书、中文使用说明书、售后服务保证等资料，资料中应包括设备的技术指标、所适应的工作范围、易损件的寿命、操作步骤及使用方法等。4.2.2设备外观要求专用清洗设备应在设备明显位置设置产品标牌，标牌上应有设备名称、型号、生产商名称、出厂编号及生产日期；设备应完好无损，无明显缺陷，各零、部件连接可靠，各操作键（钮）灵活有效；设备显示仪表的数字（刻度）应清晰。4.2.3主要设备技术指标及要求4.2.3.1风管内部采样机器人a）机器人组成主要包括运动系统、采样系统、监视录像系统、操作控制系统等。b)运动系统能够在风管内前进、后退、左转弯、右转弯，单方向行走距离≥20m，最快移动速度应≥10m/min，并在速度范围内可调节，能够越过高4cm、坡度＞30°的障碍。c)采样系统采样机器人应能到达180×250mm以上的矩形风管内部的规定部位，定量收集风管底面积尘和微生物样品，微生物采样过程中应保证无菌操作。d)采样精度积尘采样和微生物采样与标准法的相对误差均应＜20%。e)一致性在相同积尘量的条件下采集样品，其相对偏差应＜10%。f)监视录像系统采样机器人应能观察风管内不同部位的状况，摄像头应能水平方向旋转360°。g)记录功能能够将观察到的风管内部状况清晰地记录为真彩影像资料。画面不得出现雪花、条纹、波纹、重影和黑白影像。h)照明功能采样机器人的照明灯光应与摄像头同步旋转，满足风管内部不同位置清晰观察的需要，照明范围应与监视装置的视角相适应。i)操作控制系统操作与控制必须在风管外部进行。j)机器人的供电电压应＜36V。4.2.3.2风管清洗机器...
