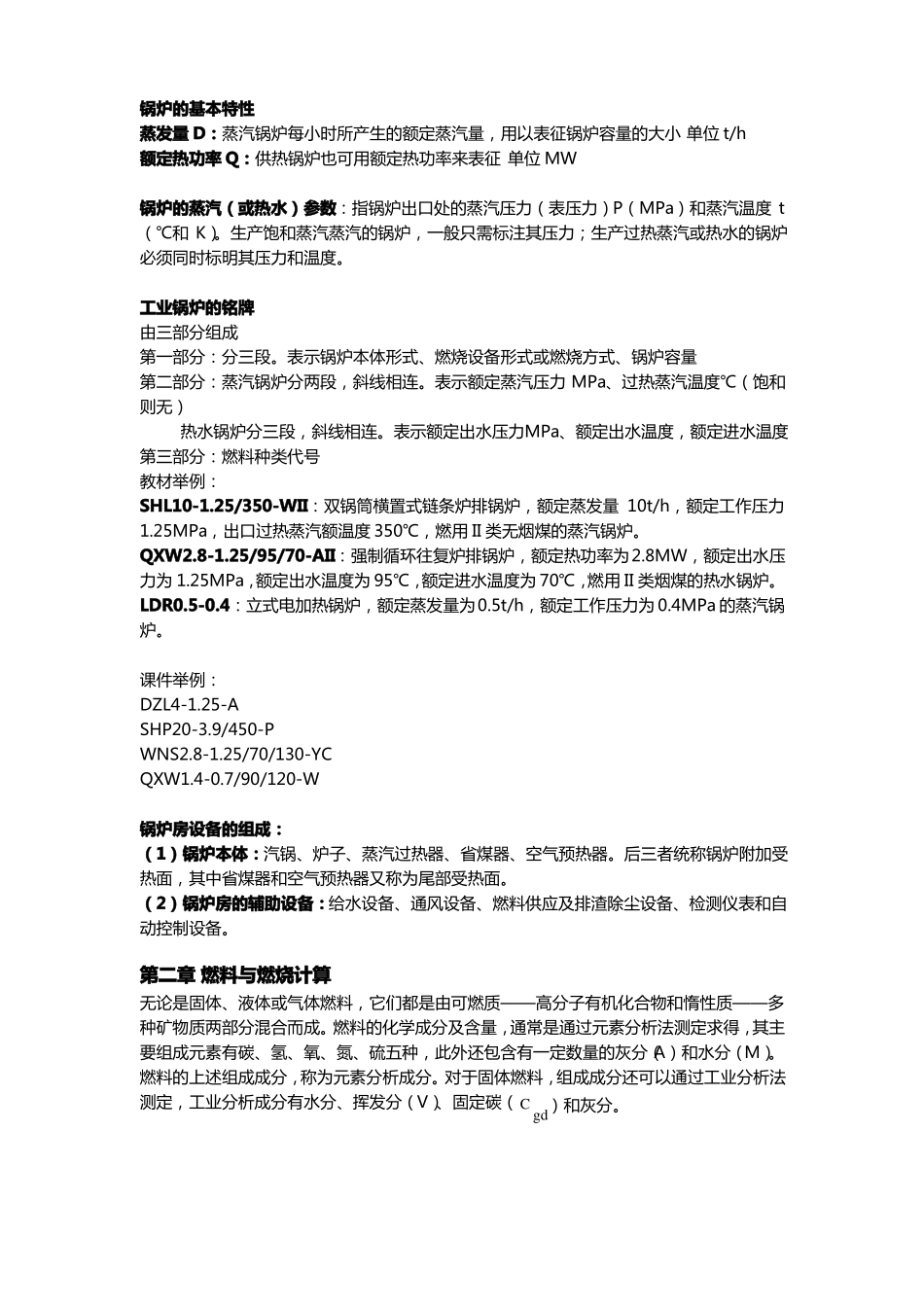

蓝字：粗略看看红字：结合教材和PPT详细看看第一章锅炉及锅炉房设备的基本知识锅炉的基本构造和工作过程：最根本的组成是汽锅和炉子两大部分。燃料在炉子里燃烧，将它的化学能转化为热能，高温的燃烧产物——烟气，则通过汽锅受热面把热量传递给汽锅中温度较低的水，水被加热或进而沸腾汽化，产生蒸汽。基本构造：汽锅：锅筒、管束、水冷壁、集箱和下降管等组成，它是一个封闭的汽水系统。炉子：煤斗、炉排、炉膛、除渣板、送风装置等组成，是燃烧设备。其他：安全阀、水位表、高低水位报警器、压力表、主汽阀、排污阀、止回阀等，保证安全正常运行；另外还有吹灰器，以提高锅炉运行的经济性。工作过程：（1）燃烧过程：将燃料的化学能转变为高温烟气的热能保证良好燃烧需具备的条件：高温环境、必需的空气量及空气与燃料的良好混合、燃料的供应机灰渣和烟气的排放（2）传热过程：将高温烟气的热能转变为工质热能（3）水的受热和汽化过程：这是蒸汽产生的过程，包括水循环和汽水分离过程。最终目的：锅炉工作的最终目的是使工质达到给定的参数锅炉的基本特性蒸发量D：蒸汽锅炉每小时所产生的额定蒸汽量，用以表征锅炉容量的大小单位t/h额定热功率Q：供热锅炉也可用额定热功率来表征单位MW锅炉的蒸汽（或热水）参数：指锅炉出口处的蒸汽压力（表压力）P（MPa）和蒸汽温度t（℃和K）。生产饱和蒸汽蒸汽的锅炉，一般只需标注其压力；生产过热蒸汽或热水的锅炉必须同时标明其压力和温度。工业锅炉的铭牌由三部分组成第一部分：分三段。表示锅炉本体形式、燃烧设备形式或燃烧方式、锅炉容量第二部分：蒸汽锅炉分两段，斜线相连。表示额定蒸汽压力MPa、过热蒸汽温度℃（饱和则无）热水锅炉分三段，斜线相连。表示额定出水压力MPa、额定出水温度，额定进水温度第三部分：燃料种类代号教材举例：SHL10-1.25/350-WII：双锅筒横置式链条炉排锅炉，额定蒸发量10t/h，额定工作压力1.25MPa，出口过热蒸汽额温度350℃，燃用II类无烟煤的蒸汽锅炉。QXW2.8-1.25/95/70-AII：强制循环往复炉排锅炉，额定热功率为2.8MW，额定出水压力为1.25MPa，额定出水温度为95℃，额定进水温度为70℃，燃用II类烟煤的热水锅炉。LDR0.5-0.4：立式电加热锅炉，额定蒸发量为0.5t/h，额定工作压力为0.4MPa的蒸汽锅炉。课件举例：DZL4-1.25-ASHP20-3.9/450-PWNS2.8-1.25/70/130-YCQXW1.4-0.7/90/120-W锅炉房设备的组成：（1）锅炉本体：汽锅、炉子、蒸汽过热器、省煤器、空气预热器。后三者统称锅炉附加受热面，其中省煤器和空气预热器又称为尾部受热面。（2）锅炉房的辅助设备：给水设备、通风设备、燃料供应及排渣除尘设备、检测仪表和自动控制设备。第二章燃料与燃烧计算无论是固体、液体或气体燃料，它们都是由可燃质——高分子有机化合物和惰性质——多种矿物质两部分混合而成。燃料的化学成分及含量，通常是通过元素分析法测定求得，其主要组成元素有碳、氢、氧、氮、硫五种，此外还包含有一定数量的灰分（A）和水分（M）。燃料的上述组成成分，称为元素分析成分。对于固体燃料，组成成分还可以通过工业分析法测定，工业分析成分有水分、挥发分（V）、固定碳（Cgd）和灰分。燃料的元素分析成分碳：决定煤的发热量的主要元素，煤的碳含量愈高，其发热量也愈高。但纯碳不易着火，含碳量高的煤，无论着火和燃烧均较困难。燃料中的碳不是以单质形状存在，而是与氢、硫、氧、氮等结合成高分子有机化合物。氢：氢是燃料的另一重要可燃元素。其发热量比碳高，且十分容易着火燃烧，是燃料中最有利的元素。但在燃烧过程中容易析出炭黑而冒黑烟，造成大气污染。氧及氮：氧和氮是燃料中的不可燃成分。硫：是燃料中的有害元素。当与烟气中水蒸气相遇会生成亚硫酸和硫酸，对锅炉尾部受热面将产生严重腐蚀；如果将它们排入大气，会污染环境。灰分：煤中灰分含量多，可燃成分相对减少，着火和燃烧都会发生困难，而且，受热面也容易积灰，如提高烟速则又将加剧受热面的磨损。水分：固体燃料的水分由外在水分和内在水分组成。燃料成分分析数据的基准与换算收到基（ar）：以收到状态的煤为分析基准，也即对进厂原煤或炉前应用燃料取...
