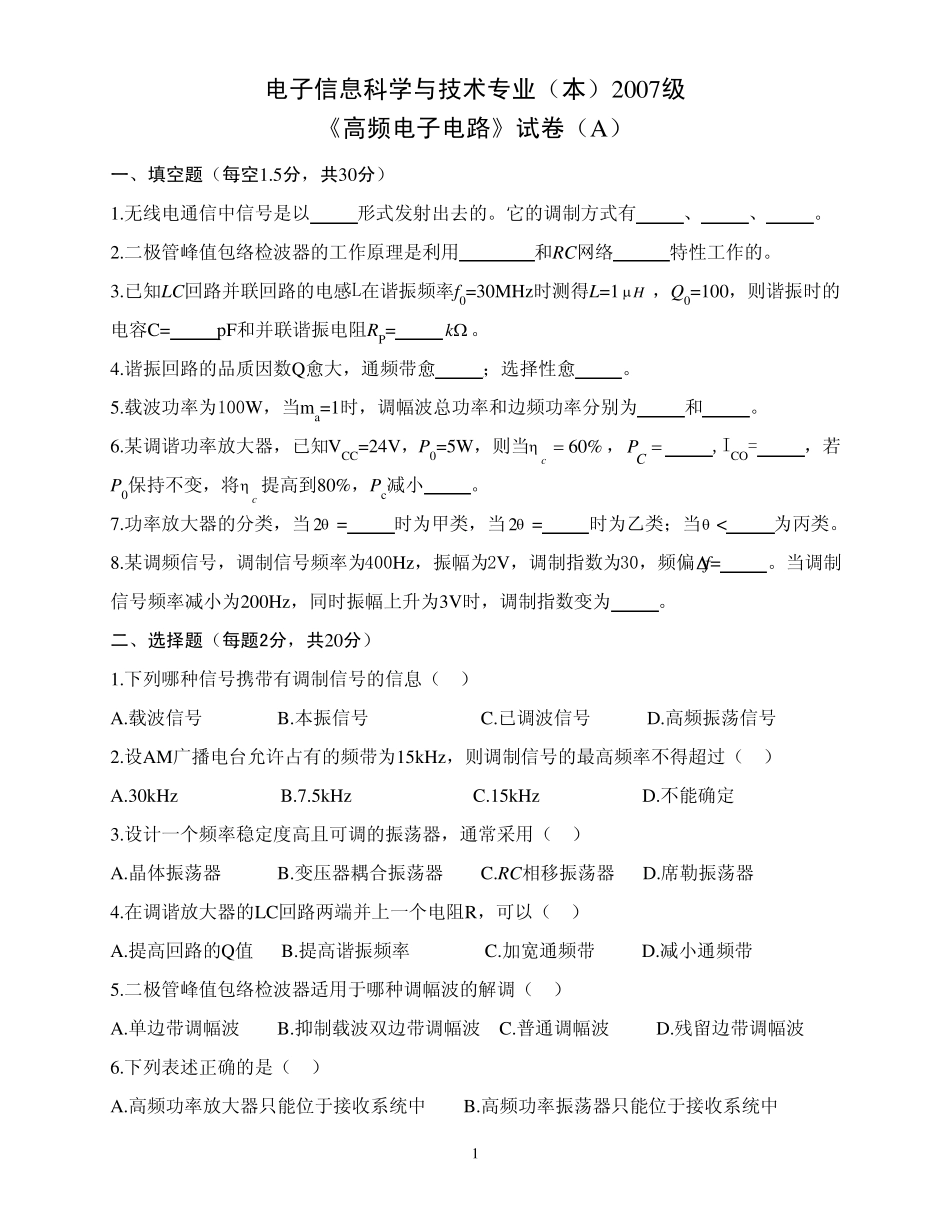

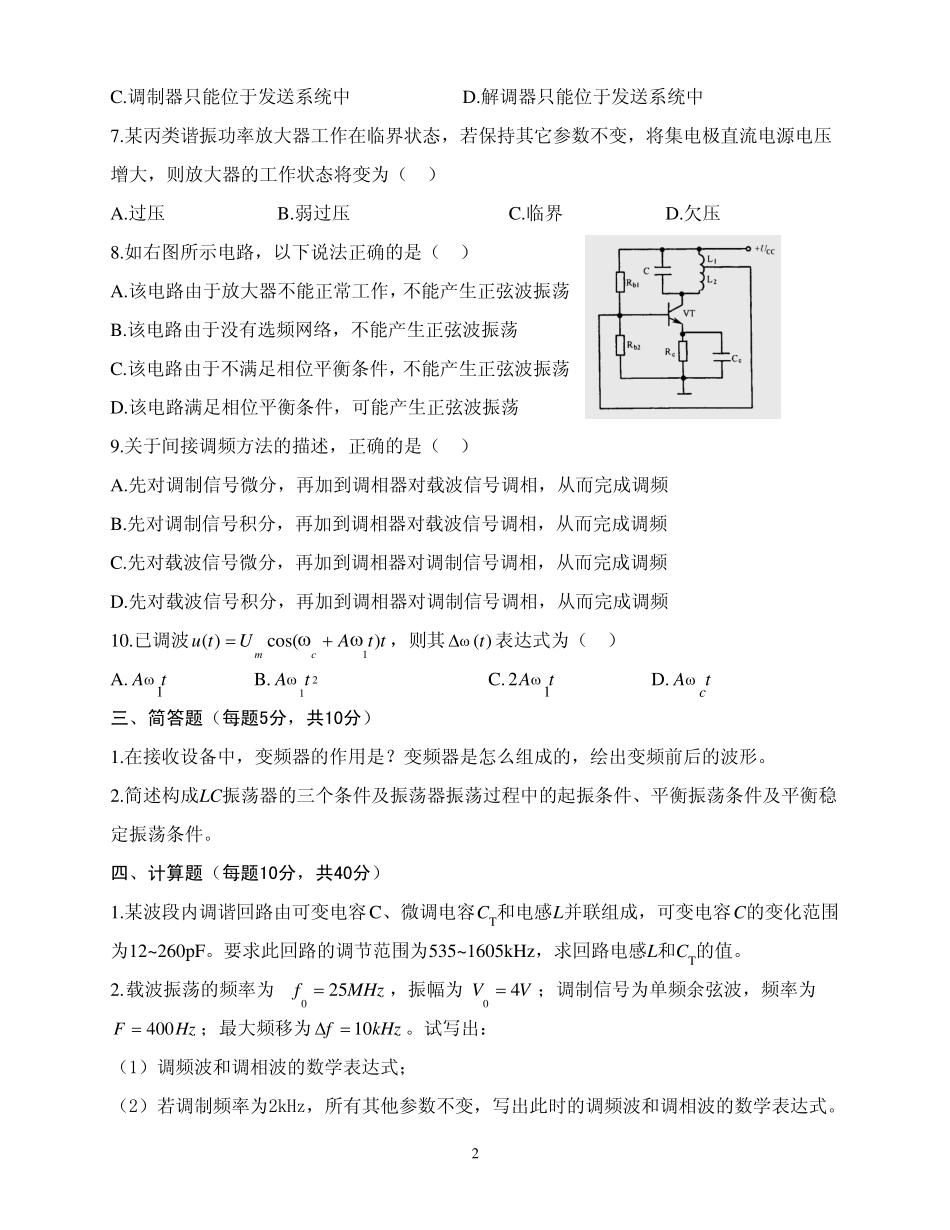

电子信息科学与技术专业（本）2007级《高频电子电路》试卷（A）一、填空题（每空1.5分，共30分）1.无线电通信中信号是以形式发射出去的。它的调制方式有、、。2.二极管峰值包络检波器的工作原理是利用和RC网络特性工作的。3.已知LC回路并联回路的电感L在谐振频率f0=30MHz时测得L=1H，Q0=100，则谐振时的电容C=pF和并联谐振电阻RP=k。4.谐振回路的品质因数Q愈大，通频带愈；选择性愈。5.载波功率为100W，当ma=1时，调幅波总功率和边频功率分别为和。6.某调谐功率放大器，已知VCC=24V，P0=5W，则当c60%，PC,ICO=，若P0保持不变，将c提高到80%，Pc减小。7.功率放大器的分类，当2=时为甲类，当2=时为乙类；当<为丙类。8.某调频信号，调制信号频率为400Hz，振幅为2V，调制指数为30，频偏Δf=。当调制信号频率减小为200Hz，同时振幅上升为3V时，调制指数变为。二、选择题（每题2分，共20分）1.下列哪种信号携带有调制信号的信息（）A.载波信号B.本振信号C.已调波信号D.高频振荡信号2.设AM广播电台允许占有的频带为15kHz，则调制信号的最高频率不得超过（）A.30kHzB.7.5kHzC.15kHzD.不能确定3.设计一个频率稳定度高且可调的振荡器，通常采用（）A.晶体振荡器B.变压器耦合振荡器C.RC相移振荡器D.席勒振荡器4.在调谐放大器的LC回路两端并上一个电阻R，可以（）A.提高回路的Q值B.提高谐振频率C.加宽通频带D.减小通频带5.二极管峰值包络检波器适用于哪种调幅波的解调（）A.单边带调幅波B.抑制载波双边带调幅波C.普通调幅波D.残留边带调幅波6.下列表述正确的是（）A.高频功率放大器只能位于接收系统中B.高频功率振荡器只能位于接收系统中1C.调制器只能位于发送系统中D.解调器只能位于发送系统中7.某丙类谐振功率放大器工作在临界状态，若保持其它参数不变，将集电极直流电源电压增大，则放大器的工作状态将变为（）A.过压B.弱过压C.临界D.欠压8.如右图所示电路，以下说法正确的是（）A.该电路由于放大器不能正常工作，不能产生正弦波振荡B.该电路由于没有选频网络，不能产生正弦波振荡C.该电路由于不满足相位平衡条件，不能产生正弦波振荡D.该电路满足相位平衡条件，可能产生正弦波振荡9.关于间接调频方法的描述，正确的是（）A.先对调制信号微分，再加到调相器对载波信号调相，从而完成调频B.先对调制信号积分，再加到调相器对载波信号调相，从而完成调频C.先对载波信号微分，再加到调相器对调制信号调相，从而完成调频D.先对载波信号积分，再加到调相器对调制信号调相，从而完成调频10.已调波u(t)Umcos(cA1t)t，则其(t)表达式为（）A.A1tB.A1t2C.2A1tD.Act三、简答题（每题5分，共10分）1.在接收设备中，变频器的作用是？变频器是怎么组成的，绘出变频前后的波形。2.简述构成LC振荡器的三个条件及振荡器振荡过程中的起振条件、平衡振荡条件及平衡稳定振荡条件。四、计算题（每题10分，共40分）1.某波段内调谐回路由可变电容C、微调电容CT和电感L并联组成，可变电容C的变化范围为12~260pF。要求此回路的调节范围为535~1605kHz，求回路电感L和CT的值。2.载波振荡的频率为f025MHz，振幅为V04V；调制信号为单频余弦波，频率为F400Hz；最大频移为f10kHz。试写出：（1）调频波和调相波的数学表达式；（2）若调制频率为2kHz，所有其他参数不变，写出此时的调频波和调相波的数学表达式。23.如图所示是载频为2000kHz的调幅波频谱图。求：（1）写出该已调波信号的数学表达式；（2）计算它在负载R=1Ω上消耗的边带功率和总功率以及频带宽度。10V2V2Vf/kHz1999200020014.串联回路如图所示，信号源频率f0=1MHz，电压幅值US0.1V，将1-2两端短接，电容调至100pF时谐振。此时，电容两端的电压为10V。试求线圈的电感量L，回路品质因数Q0值；若1-2开路再接一个阻抗ZX（电阻和电容串联），则回路失谐，C调到200pF时重新谐振，电容C两端电压变成2.5V，求未知阻抗ZX。L1UsZX2RC1《高频电子电路》试卷（B）一、填空题（每空1.5分，共30分）1.正弦波振荡器由、和三部分组成。2.小信号调谐放大器，一般工作在类状态。3.高频功率放大器原来工作于临界状态，当谐振阻...
